过去几年,移动内存的发展逻辑一直很清楚:频率继续往上提,电压继续往下压,控制器和封装团队再想办法把信号完整性和功耗问题兜住。
但到了 LPDDR6,这条路径开始变了。
原因并不复杂。AI 手机、轻薄本、本地推理终端、汽车座舱和边缘设备,都在把内存系统推到新的临界点。以前大家担心的是“峰值带宽够不够”;现在更现实的问题是:
带宽够不够持续;
功耗能不能压得住;
高速链路在复杂拓扑下还有没有 margin;
Row Hammer、链路保护、元数据这些系统级特性,能不能真正走进标准。
所以 LPDDR6 的价值,已经不能只用“从 10.7Gb/s 提升到 14.4Gb/s”来概括。它更像是移动 DRAM 一次从“接口升级”走向“系统级内存升级”的分水岭。
而 ISSCC 2026 上,三星和 SK 海力士同时拿出可工作的 LPDDR6 样片,恰好让这件事第一次从 JEDEC 文本变成了可观察、可比较、可验证的现实。
这两家厂商都做出了 LPDDR6,但路线非常不同。
SK 海力士 更像是“先把上限打穿”的打法,核心目标是把器件推到 JESD209-6 的 14.4Gb/s 上限,并围绕这个上限解决 WCK、CA、NT-ODT 和功耗问题。
三星 则明显更偏“效率优先”,它没有把首发样片重点放在 14.4Gb/s,而是把更多篇幅用在低功耗 I/O、电源域分裂、PRAC、metadata 和可靠性增强上。
如果说前一代 LPDDR5/5X 的关键词还是“更快”,那么 LPDDR6 的关键词已经变成了:
更宽、更细、更动态,也更像一套系统工程。
LPDDR6 最重要的结构变化,是单颗 die 不再延续 LPDDR5/5X 常见的 x16 / 1-channel 组织,而是改成了 两个 12bit 子通道组成的 x24 接口。
这不是简单把位宽从 16bit 拉到 24bit,而是把一整套访问粒度、并行调度、功耗管理和控制逻辑都重做了一遍。
在公开资料中,LPDDR6 的典型接口变化包括:
I/O organization:x16 / 1-channel -> {x12 / 1-sub-channel} x2
Burst Length:BL16 -> BL24
CA bus:每个子通道 4-pin DDR CA + 1 CS
CK/WCK ratio:LPDDR6 固定为 1:2
Power rail:从 LPDDR5X 的 VDD2H / VDD2L 演进到 VDD2C / VDD2D
这几个点放在一起看,背后的设计哲学其实很明确:
用更宽的数据宽度而不是更激进的调制方式去换吞吐;
用双子通道架构换取更高的并行效率;
用更细的功耗域和模式控制,把高带宽运行的代价压住;
尽量在提升性能的同时,保留生态和实现上的可落地性。

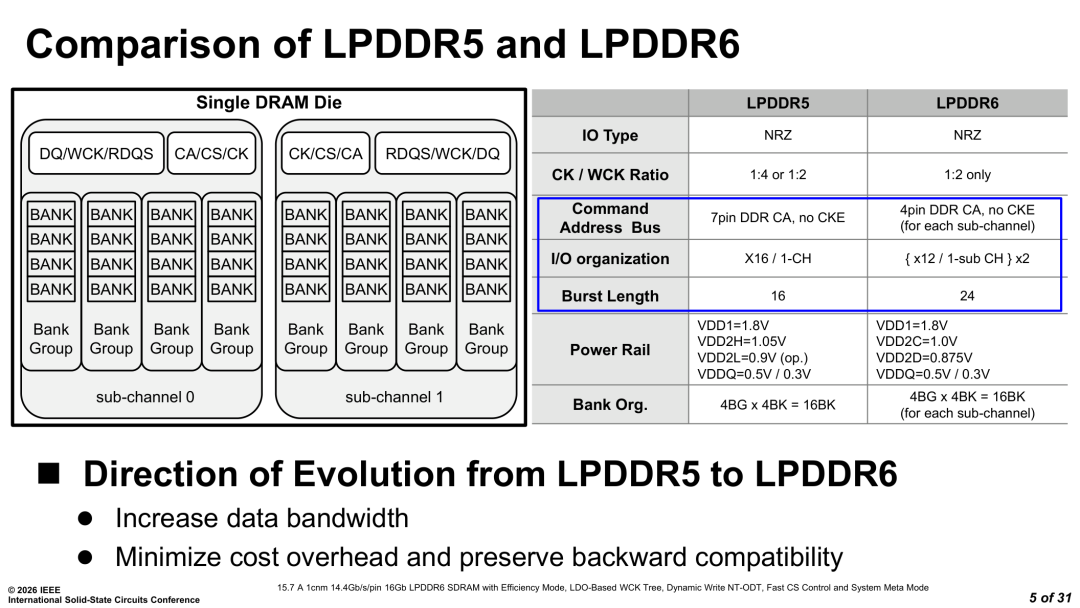

图1|ISSCC 2026 slide 中给出的 LPDDR5 与 LPDDR6 对比页,能直观看到 x16 到 x24、BL16 到 BL24、以及 VDD2C / VDD2D 等关键变化。
很多介绍 LPDDR6 的文章都会先写一句:单 pin 速率最高 14.4Gb/s。
这当然没错,但如果只盯住这个数字,会忽略 LPDDR6 真正重要的地方。
对于一颗 x24 的 LPDDR6 die 来说,理论原始吞吐看起来像是:
14.4Gb/s x 24 = 345.6Gb/s
折合大约 43.2GB/s
但 JEDEC 和实际样片讨论里更常提到的有效峰值带宽是 38.4GB/s,不是 43.2GB/s。原因就在于 LPDDR6 的传输不是“24bit 纯净用户数据”这么简单。
从三星公开的 metadata 编码页可以反推出一个很关键的事实:
单个子通道一次 BL24 传输总共承载 36B
其中 32B 是 normal data
2B 是 metadata
2B 是 DBI 或 Link ECC
也就是说,LPDDR6 把用户数据、链路保护和元数据信息打包进同一次传输里,等效 payload efficiency 大约是:
32 / 36 = 88.9%
把这个效率乘回前面的理论原始带宽:
43.2GB/s x 88.9% ≈ 38.4GB/s
这件事非常重要,因为它说明 LPDDR6 不是在空喊更高带宽,而是在 物理层、链路保护和系统语义 之间重新分配了带宽预算。
换句话说,LPDDR6 的带宽提升是真实的,但它不再是“纯裸带宽”,而是带着纠错、保护和 metadata 能力一起打包升级。
另一个容易被忽略的点,是 LPDDR6 依然坚持 NRZ,而不是像一些高速 SerDes 那样切向 PAM3/PAM4。
三星在 ISSCC 论文里把这个选择讲得很直接:在 LPDDR6 的目标速率下,采用 Wide-NRZ(12DQ/sub-channel),比起更高阶调制,更有利于在移动场景下兼顾信号质量和低功耗。
公开页里甚至给出了一个很有代表性的对比:
Wide-NRZ 方案下,写眼图仍有明显余量;
换成更激进的 8DQ NRZ、PAM3 或 PAM4 组合后,某些场景下眼图甚至直接闭合。
这说明 LPDDR6 的路线很克制。
它没有为了继续拉高每 pin 速度而强行拥抱更复杂的调制方案,而是选择:
保持 NRZ 的简单接收模型;
通过更宽接口和更强的体系结构优化换吞吐;
把设计复杂度更多放在功耗域、时钟树、CA 接收和可靠性逻辑上。
这其实很像一种典型的移动内存思维:不是不能更激进,而是不能为了峰值数据率把系统代价推到不可控。
从 LPDDR4/4X 到 LPDDR5/5X,行业主要依靠提高 per-pin 速率来换带宽。
但现在问题变了。
对手机和轻薄设备而言,AI 工作负载带来的内存压力和传统图形或 CPU 工作负载不同。它们往往具备几个特征:
参数量大;
中间激活数据量大;
访问模式更碎片化;
需要长时间保持高吞吐;
系统热预算和电池预算却没有同步增加。
这意味着 LPDDR6 必须同时解决三件事:
更高吞吐
更低单位比特能耗
更强的链路和阵列级可靠性
如果只解决第一件事,那得到的只是实验室里的高速内存,不是能真正大规模进入手机、PC、边缘 AI 和汽车平台的内存。
从这个角度看,JEDEC 这代标准的重点其实已经很清楚:
双子通道和 x24 是为吞吐和并行而来;
Efficiency Mode、DVFS 分档和双电源域是为功耗而来;
PRAC、on-die ECC、Link Protection、metadata 则是为可靠性和系统可见性而来。
这也正是为什么三星和 SK 海力士虽然都在做 LPDDR6,但工程重心会分叉。
SK 海力士在 ISSCC 2026 上的题目很长,但题眼非常清楚:
Efficiency Mode、LDO-Based WCK Tree、Dynamic Write NT-ODT、Fast CS Control、System Meta Mode
基本每个关键词都在回答同一个问题:
当 LPDDR6 真冲到 14.4Gb/s 时,芯片内部到底要怎么控制功耗、时钟抖动和 SI 问题。
在 SK 海力士的架构里,两个 12bit 子通道各自拥有独立控制块,可以独立并行工作。这一设计表面上是为带宽而来,实际上更重要的是它允许芯片在不同负载下切换不同的工作形态。
也就是说,LPDDR6 的双子通道不是单纯为了“同时多跑一份数据”,而是为了在系统层提供一个新的动态调节杠杆:
负载高时,两个子通道并行;
负载低时,尽量只保留主子通道活动;
在功耗和吞吐之间做更细粒度权衡。
这恰好引出它最核心的低功耗机制。
SK 海力士对 LPDDR6 的理解里,Efficiency Mode 是很核心的。
它的做法并不复杂,但非常实用:
只保留 primary sub-channel(SC0)工作;
secondary sub-channel(SC1)尽可能断电或关闭相关控制逻辑;
在不需要满并行吞吐的场景下,用更少活跃模块完成同等有效带宽任务。
这套机制最有价值的地方,在于它不是为了 benchmark 而设计,而是非常符合实际设备使用分布。
公开页给出的对比是:
正常模式:2 x 6.4Gb/s 子通道
效率模式:1 x 12.8Gb/s 子通道
在相同有效带宽下,测得:
IDD2N 降低到正常模式的 87.3%
IDD4R 降低到正常模式的 81.1%
也就是:
待机相关电流下降约 12.7%
读操作相关功耗下降约 18.9%
对移动设备来说,这比“满速峰值”还重要。因为设备大部分时间并不在跑极限吞吐,而是在中低负载区间反复切换。如果这部分能耗打不下来,纸面上的高带宽最终只会变成热设计负担。

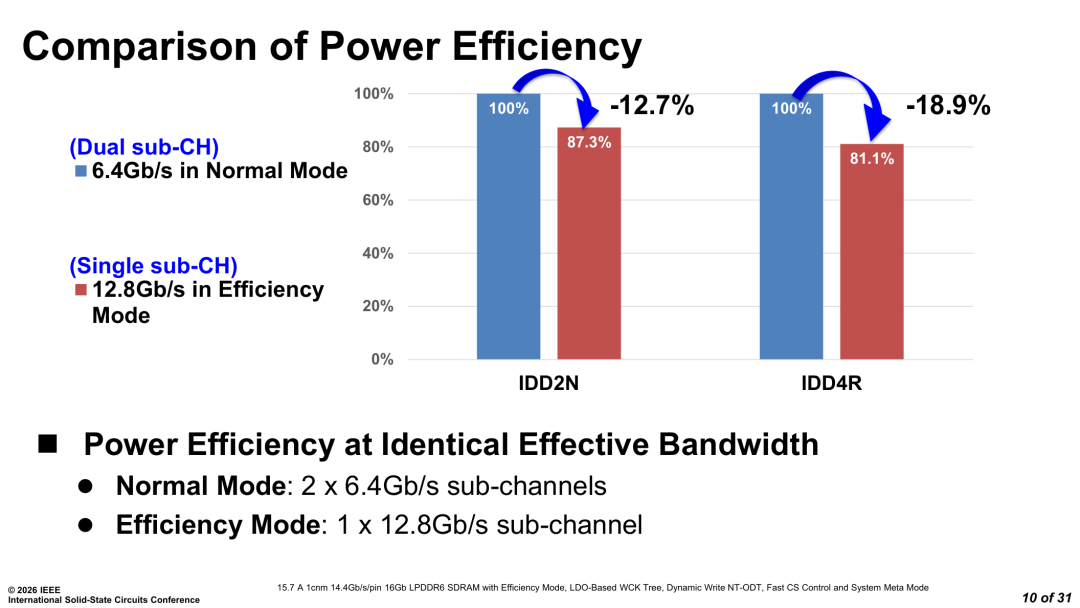

图2|SK 海力士在 slide 中展示的 Efficiency Mode 功耗结果:在相同有效带宽下,单子通道方案能明显压低 IDD2N 和 IDD4R。
到了 LPDDR6 的速率区间,WCK 已经不能再被当成一个“普通时钟”来处理。
SK 海力士特别指出了 WCK 分配网络面临的三个挑战:
DQ 数量更多,WCK delay variation 变大;
负载电流会随工作频率显著波动;
读操作对 WCK delay 更敏感。
这意味着什么?
意味着如果继续使用相对传统的时钟分配思路,那么随着工作频率和活动负载变化,WCK 树本身就可能变成系统 margin 的主要消耗者。
为此,SK 海力士在 WCK tree 上引入了 LDO-based jitter reduction。从公开页看,它的关键点包括:
通过降低增益、扩展带宽来换取更快响应;
对分段 pass transistor 采用多比特时钟控制;
用 fast-response detector 只在需要时激活快速控制,降低额外功耗。
这背后反映出的工程现实很值得注意:
在 LPDDR6 这个级别,时钟完整性和电源完整性已经不再能分开看。WCK 抖动问题,本质上同时是电源波动问题。
过去很多 DDR/LPDDR 设计讨论里,大家天然更关注 DQ,因为 DQ 直接决定数据眼图和吞吐上限。
但 LPDDR6 明显不是这样。
SK 海力士给出的公开数据表明,LPDDR6 的 CA 工作频率大约从 LPDDR5 的 1.6GHz 提升到 3.6GHz,接近 3 倍。CA 这时候已经不再是“慢控制链路”,而是一个真正会吞掉功耗和 margin 的高速路径。
于是它做了两件很有代表性的事:
也就是按不同速率档位,选择不同的最优 CA buffer 结构,不再用一套固定缓冲器硬扛所有频段。
这说明 LPDDR6 下,CA 接收链路必须开始像高速 I/O 一样按 operating point 进行电路级重构。
在多 rank 配置中,CA pin 是共享的。如果 CA 翻转了,但某个 die 并不是目标 die,那么这部分切换在非目标 die 上就是纯浪费。
SK 海力士利用一个很巧妙的事实:CS 比 CA 提前大约 0.25tCK 到达。
于是它做了基于频段的 gating 控制:
低频段,在更靠近 CA buffer 的位置 gating;
中频段,在更远一级的位置 gating;
高频段则因为时序窗口不够,不再加控制。
结果是:
低频 IDD2N 降低 42%
中频降低 19%
这是一种非常典型的 LPDDR6 时代优化方式:不再只优化“目标路径够快”,而是开始系统性地消除“非目标切换”。
如果说前面几项更多是电路和功耗问题,那么 Dynamic Write NT-ODT 就明显是一个 SI 导向特性。
传统思路里,非目标 die 的 ODT 阻值往往是静态配置。但在 LPDDR6 的高速写场景下,固定 ODT 组合未必能覆盖所有写事务和拓扑状态。于是 SK 海力士把它做成了按写操作动态调整。
它给出的逻辑是:
固定 NT-ODT 难以在所有场景下都获得最优 eye;
动态 NT-ODT 可以按具体写操作选择更优终端组合;
因而链路 SI 明显改善。
但这个方案本身会带来一个副作用:功耗和控制复杂度都会增加。因为你得实时识别目标 DRAM 命令、对齐 ODT 电阻控制时序、唤醒相关逻辑。
SK 海力士随后又做了一次“降复杂度”优化:
不再做重型命令解码,而是用预定义的 CS pattern 替代;
用专用 ODT control block 接管;
在 power-down 状态只保持最少输入 buffer 工作,例如 CS 和 CA[0]。
这说明 LPDDR6 的一个很鲜明趋势:越来越多过去静态的 SI 参数,正在向动态事务级控制演进。
LPDDR6 支持 system metadata 后,一个实现问题就出现了:metadata register 放哪最合适?
SK 海力士在公开页里专门比较了两种放置方式:
靠近每个 bank
靠近 DQ transceiver
前者与 normal data 对齐更自然,但 metadata 传输路径更长、工作电流更大;后者路径更短,但会带来额外面积开销。
也就是说,LPDDR6 的 metadata 并不是“协议里加两个字节”那么轻松,它会真正影响:
数据通路长度
动态电流
外设区面积
元数据和 normal data 的耦合关系
这已经是很典型的系统级设计问题了。
SK 海力士这颗样片的关键参数是:
工艺:1c nm DRAM
容量:16Gb
最高速率:14.4Gb/s/pin
供电:VDD2C = 1.025V, VDD2D = 0.875V, VDDQ = 0.5V
封装:1295-ball POP x24 4-channel
它的 shmoo 图给出了一个非常重要的信息:
14.4Gb/s @ 1.025V
10.9Gb/s @ 0.95V
这意味着海力士确实把首代样片推到了 JEDEC 规定的上限,但代价是对 VDD2C 电压更敏感。换句话说,它的路线更像是在说:
我先证明这个上限能做到,再继续优化这条曲线。
在 14.4Gb/s 下,读写裕量分别约为:
Read:36ps (0.52UI)、75mV
Write:44ps (0.64UI)、105mV
这个结果已经足够说明,它不是停留在规范级推演,而是完成了相当实打实的 silicon 验证。

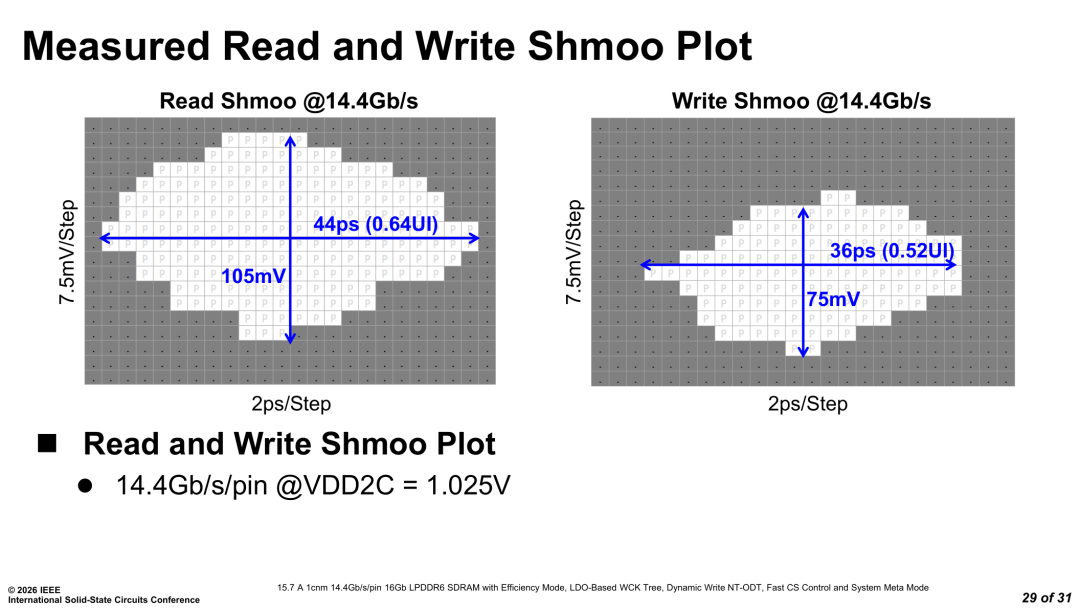

图3|SK 海力士样片在 14.4Gb/s 下的读写 Shmoo。对公众 号读者来说,这页图最能说明“顶速不是纸面参数,而是做出了实测 margin”。
如果说 SK 海力士的论文更像在解决“怎么把 LPDDR6 顶速做出来”,那么三星的论文更像是在回答:
LPDDR6 作为一个下一代标准,怎样在可接受的电压、功耗和可靠性代价下,真正形成长期可扩展的架构。
它的关键词也非常鲜明:
Wide-NRZ
VDD2D-centric low power
RDL-based DQ/CA placement
Pseudo-CA DFE
PRAC
Metadata and enhanced ECC
在三星的论述里,LPDDR6 并不是简单继续冲 per-pin speed,而是要在最大带宽、低功耗和信号质量之间找一个最平衡的工程点。
因此它明确选择了:
每个子通道 12DQ 的 Wide-NRZ
而不是:
更窄 DQ 配更高 pin speed 的 NRZ
或者 PAM3 / PAM4
公开页展示的结论非常鲜明:
在目标场景下,Wide-NRZ 的写入 SI 更可控;
某些 PAM 或更窄 DQ 方案则可能出现眼图闭合。
这其实说明三星对 LPDDR6 的理解非常偏“产品导向”:
先确保可量产、可训练、可维持 margin,再谈继续提速。
三星的功耗思路比前一代更激进的一点,是它大量使用了 VDD2D = 0.875V 这个更低电压域来覆盖 core 和 peripheral。
只有频率真正敏感的路径,例如:
高频 DQ/CA path
WCK / CK 相关路径
才保留在 VDD2C 上。
公开结果给出的收益是:
在相同带宽下,读功耗约降到 LPDDR5 的 73%
写功耗约降到 LPDDR5 的 78%
也就是:
Read 降低约 27%
Write 降低约 22%
这个收益很大,而且它不是靠“降频”拿到的,而是靠电源域重构、路径分层和跨电压域同步做出来的。
这里最值得工程师注意的是一句话:
VDD2C 不是主供电,而是“关键路径专用电压”。
这和过去很多设计里“高电压域覆盖大部分关键模块”的思路相比,已经更极致了。
三星论文里有一个很有意思的表述:3.2Gb/s 及以下是更主流的 Days of Usage 区间。
这句话的潜台词很重要。它说明三星不是只看峰值带宽,而是在看设备大部分生命周期里真正停留在哪些运行点。
因此它还做了两层针对低速区的 I/O 优化:
在 3.2Gb/s 条件下:
IDD4R 下降约 9%
IDD4W 下降约 5%
进一步还能带来:
DQ 侧约 12%
CA 侧约 3%
这类优化往往不会在营销材料里成为 headline,但它们对真实续航和热表现非常关键。
因为实际设备绝大多数时候不是在跑 14.4Gb/s benchmark,而是在中低频工作点上反复切换。
三星的另一个亮点,是 RDL-based DQ/CA placement。
它公开给出的效果是:
WCK tree 长度缩短约 40%
CK tree 长度缩短约 50%
这样带来的直接收益是:
WCK2DQ 相关 AC 参数的电压/温度变化减小,眼图余量更好;
CK path 上 CA-to-CA skew 降低,rank margin 更好。
这个点对 SIPI 团队特别重要,因为它说明 LPDDR6 的 margin 不再只取决于外部走线和封装,die 内物理拓扑本身也开始成为主导项之一。
换句话说,后面要讨论 LPDDR6 的信号完整性,不能只看板级,必须把 die 内 path 长度、RDL 组织和时钟分配一起拉进来。
LPDDR6 的 CA 频率上来后,三星选择在 CA 接收路径上引入 1-tap pseudo-DFE。
公开页显示,它通过 cross-coupled transistor 来补偿主游标与反馈判决之间的时序失配,从而改善高频 CA 信号判决。
这件事的信号很明确:
过去内存系统里,均衡更多是大家在超高速串行链路上讨论的内容。但 LPDDR6 的 CA path 已经快到值得把“DFE 思想”搬进来。
这说明 LPDDR6 的命令总线,正在越来越像一个需要认真做接收机设计的高速接口。
三星这篇论文里最值得深挖的部分,可能就是 PRAC(Per-Row Activation Counting)。
很多文章提到 PRAC,都会把它简单理解成“Row Hammer 计数器”。但从论文实现看,它远不止这么简单。
它的核心在于:
对每个 row 的激活次数做确定性统计;
当达到阈值时,生成 aggressor / victim 相关地址并触发缓解;
通过更稳健的 CSL 选择与增强 ECC,把 PRAC 单元带来的额外失效概率兜住。
更深的一层难点在于:PRAC 会不会拖慢正常访问时序?
三星专门对这个问题做了时序级优化。
在 ACT-WR-PRE 模式下,它的目标是最小化:
tWTP (= tWTR) + tACU
其中 tACU 是 activation counter update time。
通过这项优化,它宣称可以把 PRAC 在写后预充模式下带来的性能损失基本消除。
而在 ACT-RD-PRE 模式下,问题更难,因为这里压缩性能损失几乎只能靠减小 tACU。三星的做法是:
进一步压缩 tACU
用 resilient CSL selection 保证 PRAC cell 仍有足够写恢复
再用 enhanced ECC 兜住罕见单比特错误
这很能说明 LPDDR6 的方向变化:
RAS 特性不再只是“多加一个安全模块”,而是必须与主访问时序一起设计。
公开页给出的结果也很醒目:
相比 LPDDR5X,PRAC 方案可积累的攻击次数提升到约 5 倍
这意味着 Row Hammer 防护已经从概率性缓解,走向了更确定、可分析、可验证的路径。

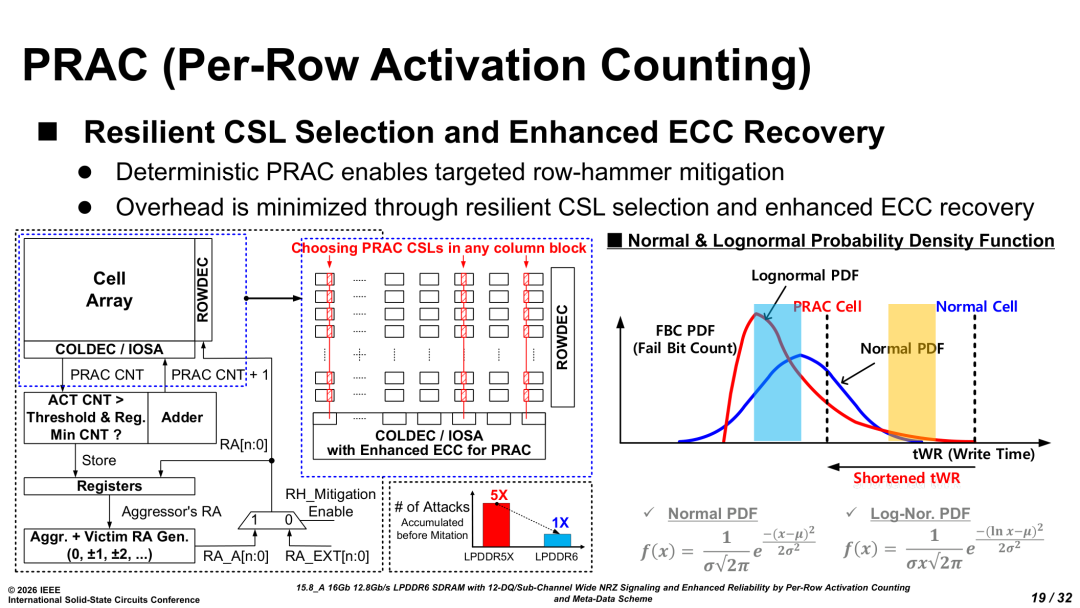

图4|三星在 ISSCC slide 里给出的 PRAC 机制页。它不只是说明“加了计数器”,而是把计数、阈值判断、受害行生成和 ECC 配合放到了一起。
三星论文里对 metadata 的描述,比海力士更具体。
它公开了几个非常关键的实现点:
每个 bank 有 32B metadata register
metadata 列地址映射为 0x3C ~ 0x3F
单次 packet 为 36B
32B normal data
2B metadata
2B DBI / LECC
更重要的是,它展示了 metadata 的读写流程不是“附带字段”那么简单,而是带有一种类似 cache load/store 的味道:
Meta Read:先把阵列内 carve-out 的 metadata 搬到外设 metadata register
Normal Read:再在后续 normal packet 中与 data 一起输出
Meta Write:则反向把外设中的 metadata 回写到阵列 carve-out 区
这说明 LPDDR6 的 metadata 已经不是软件概念,而是一个真正进入 DRAM 数据路径、列地址空间和外设区资源分配的正式机制。
未来它可以自然承载的内容很多,包括但不限于:
link protection 信息
更细粒度错误状态
AI 数据流的附加标签
未来更复杂的内存语义

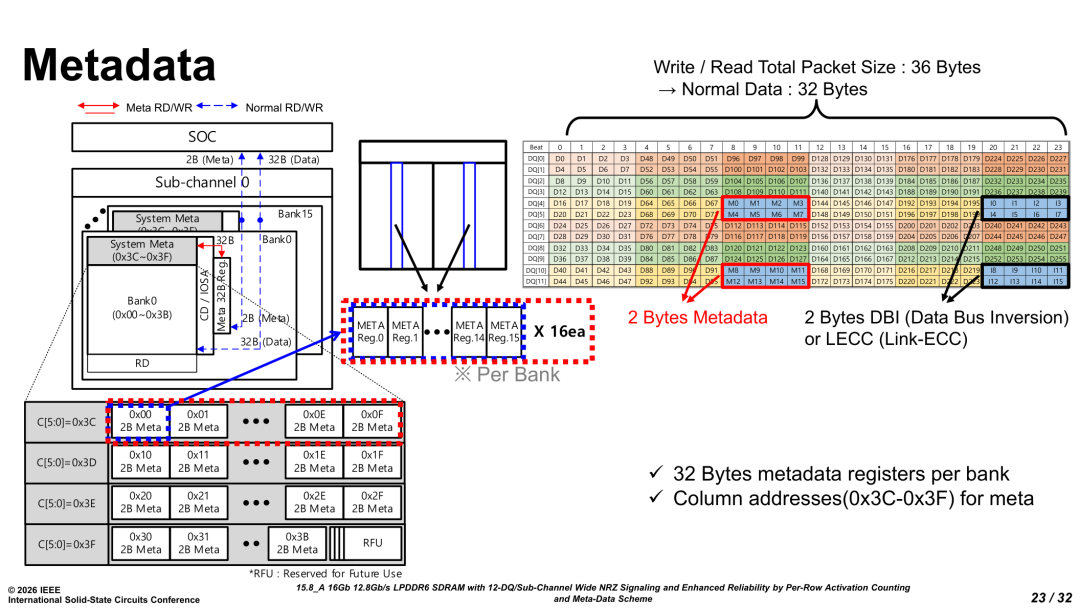

图5|三星 slide 中的 metadata 数据包与列地址示意。这里能直观看到 32B normal data、2B metadata、2B DBI/LECC 是怎样一起进入一次传输的。
三星样片参数是:
工艺:10nm-class DRAM
容量:16Gb
速度:12.8Gb/s
电压:VDD2C = 1.0V, VDD2D = 0.875V
die size:44.5mm²
封装:1295B FBGA
它的 shmoo 图里有一个很关键的信号:
12.8Gb/s @ 0.97V (VDD2C_MIN, JEDEC)
14.4Gb/s @ 1.025V
这说明三星并不是“做不到 14.4Gb/s”,而是首代样片选择把标称点放在 JEDEC 最低工作电压下的 12.8Gb/s。
这本质上是一种工程取舍:
不急着把 headline 做满;
先把最低电压点的效率、功耗和 margin 经营好;
再给后续工艺和产品迭代留空间。
在 12.8Gb/s 下,它公开的读写裕量约为:
Read:54ps (0.69UI)、150mV
Write:56ps (0.72UI)、160mV
从余量角度看,这是一颗明显偏稳健的首代 LPDDR6 设计。
如果把两篇论文放在一起看,你会发现它们其实没有谁对谁错,而是在回答两个不同的问题。
LPDDR6 的速度上限能否在第一代 silicon 上被实际打到?
所以它的重点是:
14.4Gb/s 顶速验证
WCK 抖动控制
CA 功耗管理
Dynamic NT-ODT
在高带宽下如何把额外功耗收住
LPDDR6 作为下一代大规模产品标准,怎样先把功耗、可靠性和体系结构立住?
所以它的重点是:
Wide-NRZ 的工程可行性
低功耗供电域分裂
低速区常用工况能效
RDL 与 CA 接收优化
PRAC 与 metadata 这样的系统级能力
如果一定要一句话概括:
海力士更像“证明天花板”
三星更像“定义地板以上的工程现实”
这两条路线合在一起,反而让 LPDDR6 的图景更完整。
因为一个新标准真正成熟,既需要有人去打穿上限,也需要有人先把大量会在量产阶段爆发的问题提前处理掉。
如果你做的是 SIPI、DDR PHY、封装或 SoC memory subsystem,LPDDR6 至少带来了五个新增复杂度。
WCK jitter 和 load current 变化紧密相关,这意味着后续建模不能只盯相位噪声和树延迟,还要认真看:
电源波动
时钟树局部负载变化
读写状态切换下的动态响应
Dynamic NT-ODT 表明未来链路优化可能越来越依赖:
特定事务类型
rank / die 拓扑
当前模式状态
终端组合的动态调节
训练算法和 SI 仿真模型都要跟着变。
LPDDR6 的 CA:
频率更高
pin 数更少
容错空间更紧
甚至开始需要 pseudo-DFE 这样的接收增强
这意味着控制器团队、PHY 团队和板级团队都要重新看待 CA 的预算分配。
未来做系统带宽预算时,不能只看 pin speed x width。因为 LPDDR6 的传输里已经开始正式混入:
metadata
DBI
Link ECC
这些 overhead 会改变 payload efficiency,也会改变控制器发包和 QoS 评估方式。
PRAC、on-die ECC、metadata、link protection 这些特性意味着,LPDDR6 会越来越像一套具备更强可观测性和可防护能力的内存系统,而不只是“更快的 DRAM”。
这会反过来影响:
控制器策略
固件接口
错误上报机制
系统软件如何利用 metadata 与 alert 信息
从目前公开 信息看,LPDDR6 已经完成了从“标准文本”到“首代 silicon”的关键过渡。接下来更值得观察的,不只是下一颗芯片跑多快,而是以下几件事:
这会决定 LPDDR6 的“顶速”到底是实验室上限,还是量产常规工作点。
双子通道和 metadata 都不是纯 DRAM 侧特性,它们需要控制器、PHY、固件一起配合,才能真正转化为系统收益。
一旦 metadata、alert 和错误上报机制成熟,未来操作系统甚至 AI runtime 可能都会开始利用这些信息做更细粒度管理。
一旦“每瓦带宽”和可靠性优势被进一步验证,LPDDR6 的适用场景就不会只停留在手机。
LPDDR6 真正有意思的地方,不在于它把每 pin 速率抬到了 14.4Gb/s,而在于它让行业第一次比较完整地展示出一种新的平衡方式:
用更宽接口而不是更激进调制去换吞吐;
用双子通道和效率模式去换更细的功耗控制;
用双电源域、时钟树稳压、CA 接收增强去换高频可实现性;
用 PRAC、metadata 和更强 ECC 去换系统级可靠性。
所以 LPDDR6 的意义,从来不只是“下一代手机内存更快了”。
它更像是在告诉整个行业:
未来的低功耗内存,不再只是一个高速器件,而是一套真正参与系统带宽调度、功耗分配、错误防护和数据语义承载的底层基础设施。
从这个角度看,LPDDR6 的大战确实已经打响了。
只是这场仗,比拼的不再只是速度,而是谁能先把“速度、功耗、SI、RAS、系统可用性”这几件事同时做平衡。
