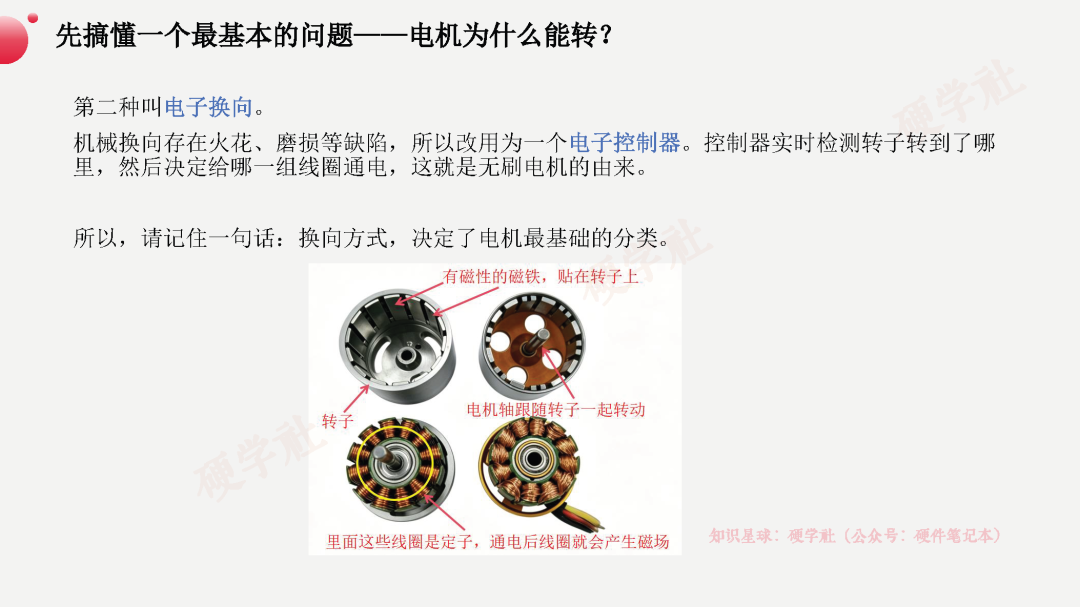

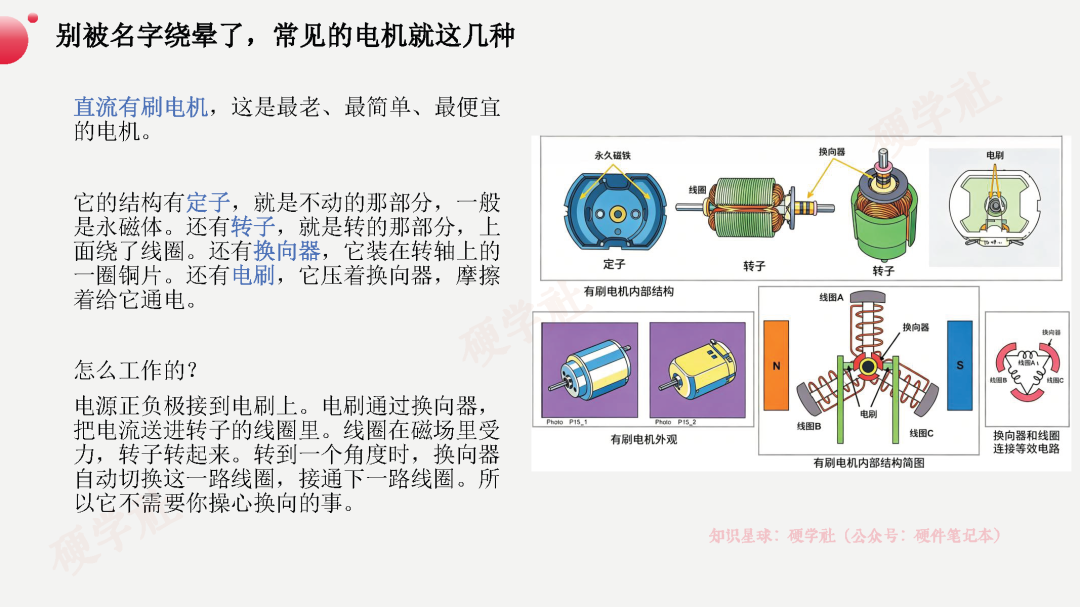

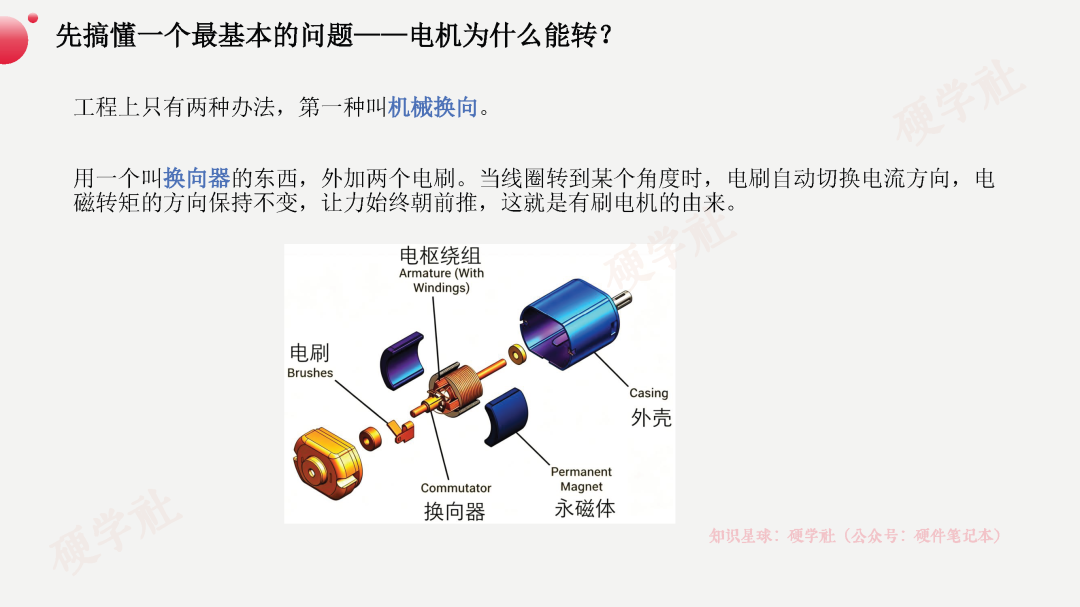

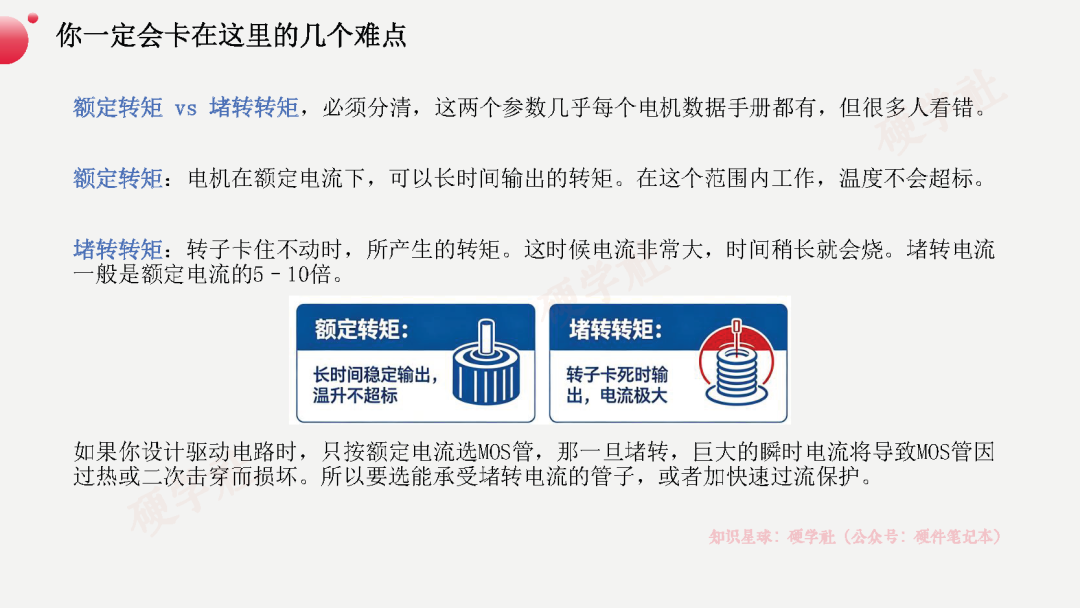

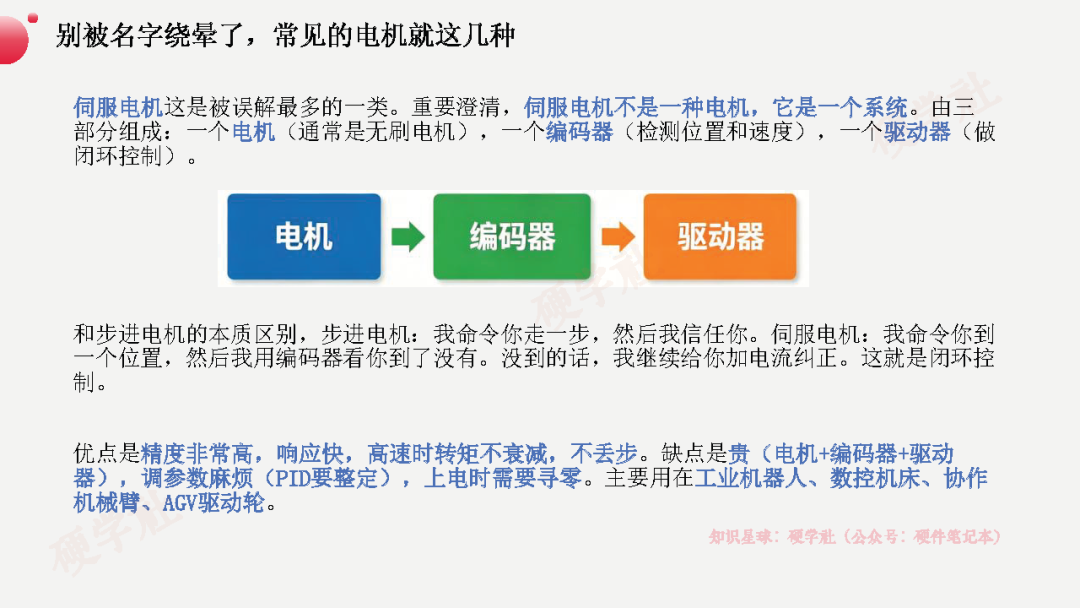

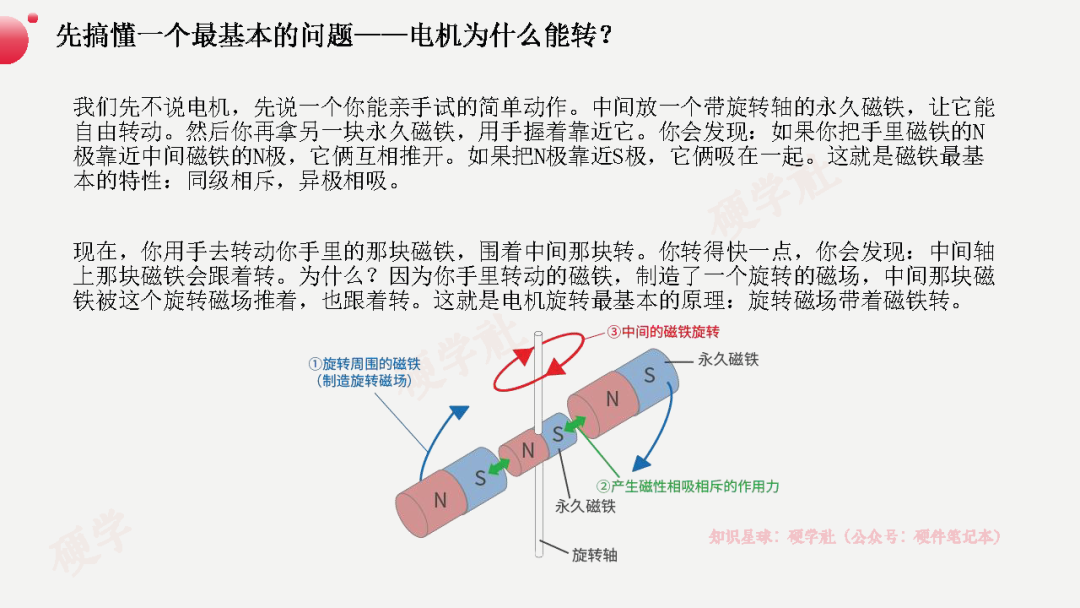

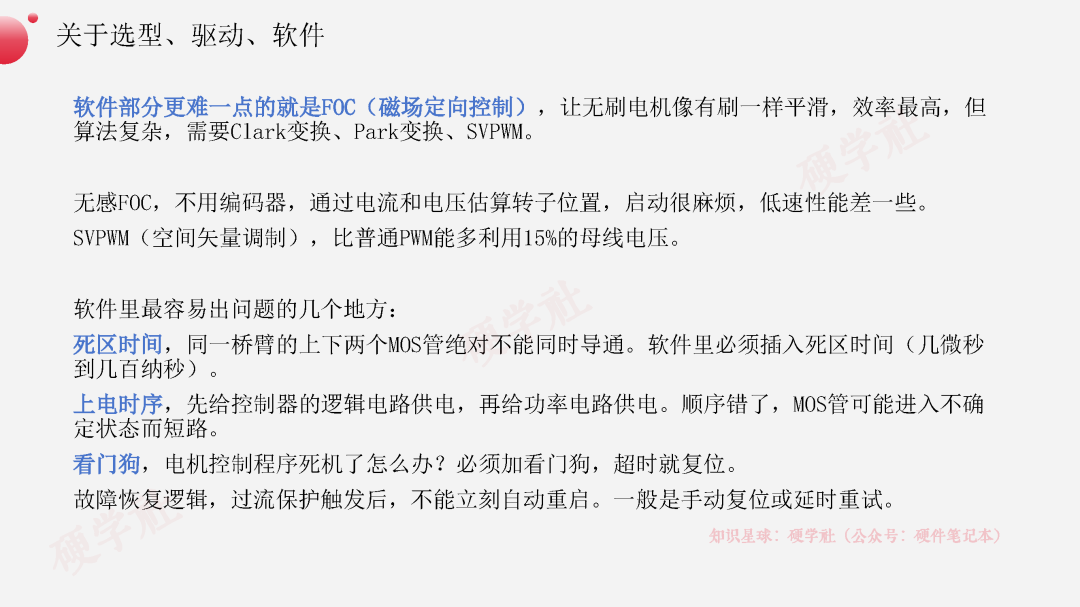

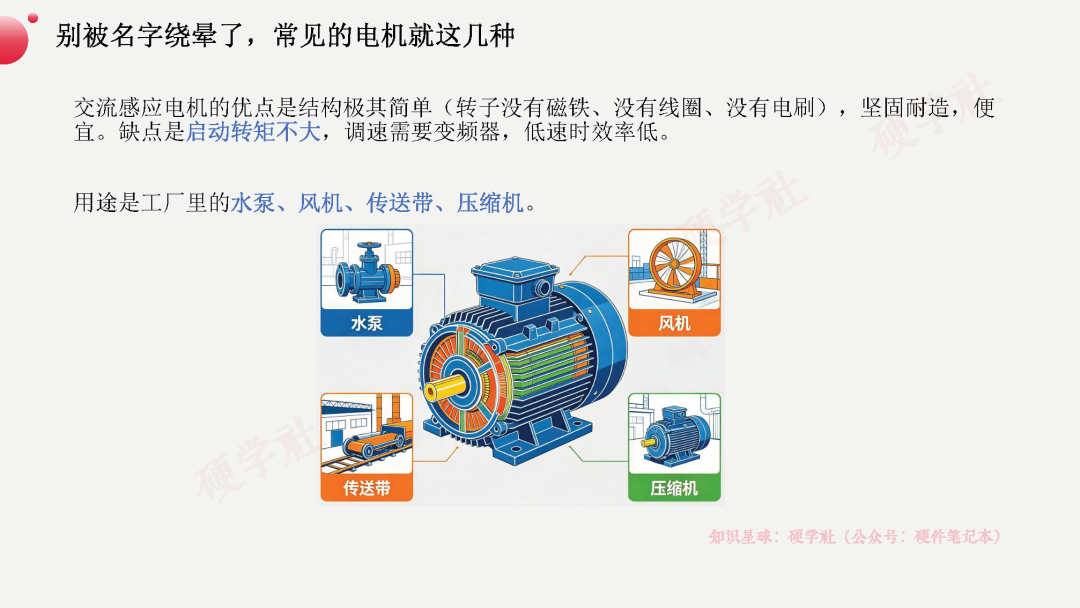

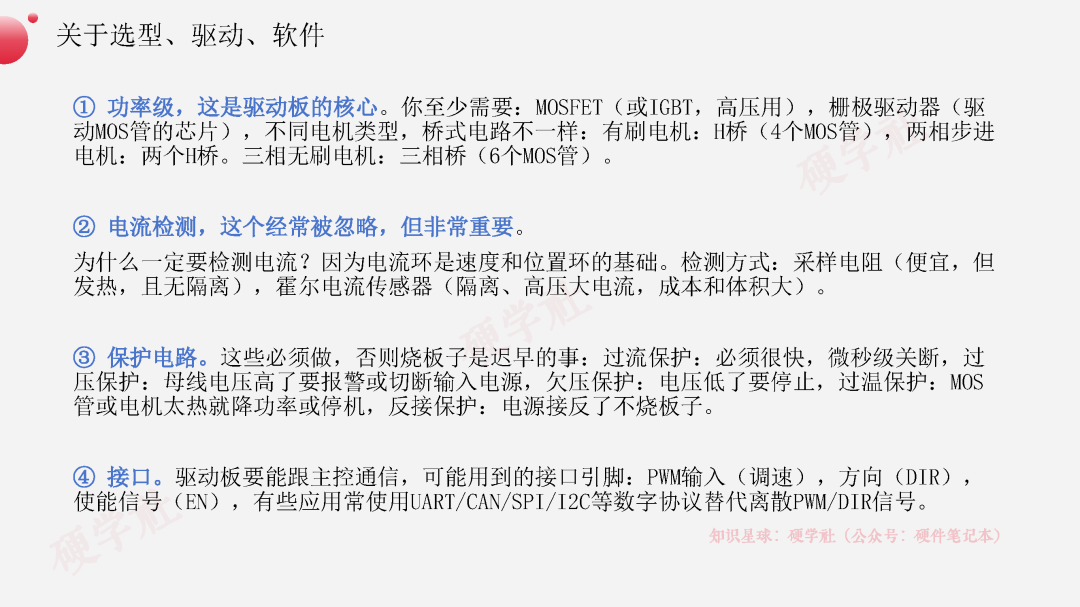

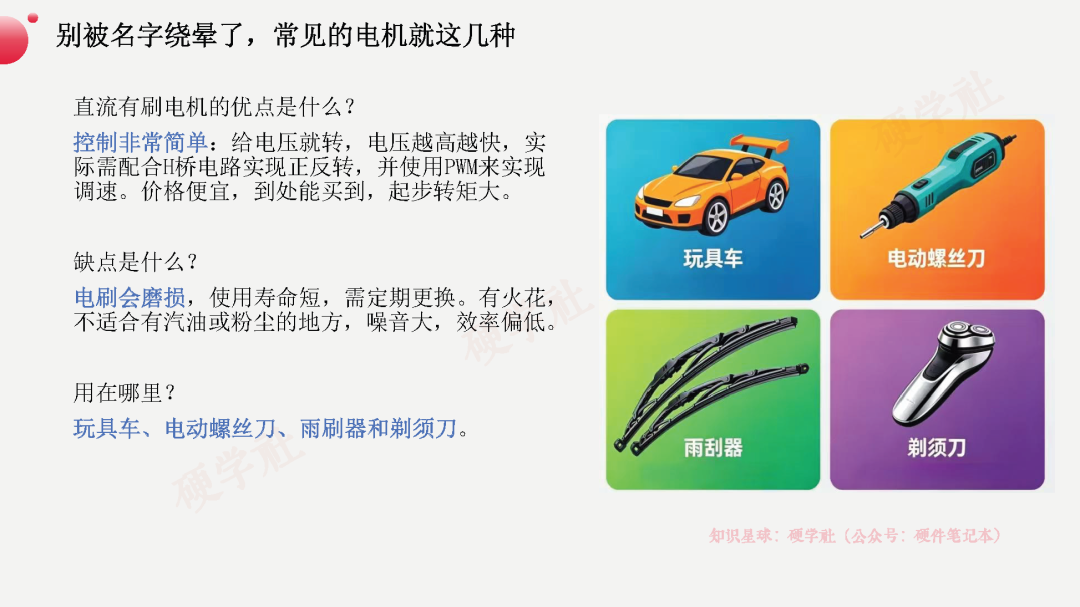

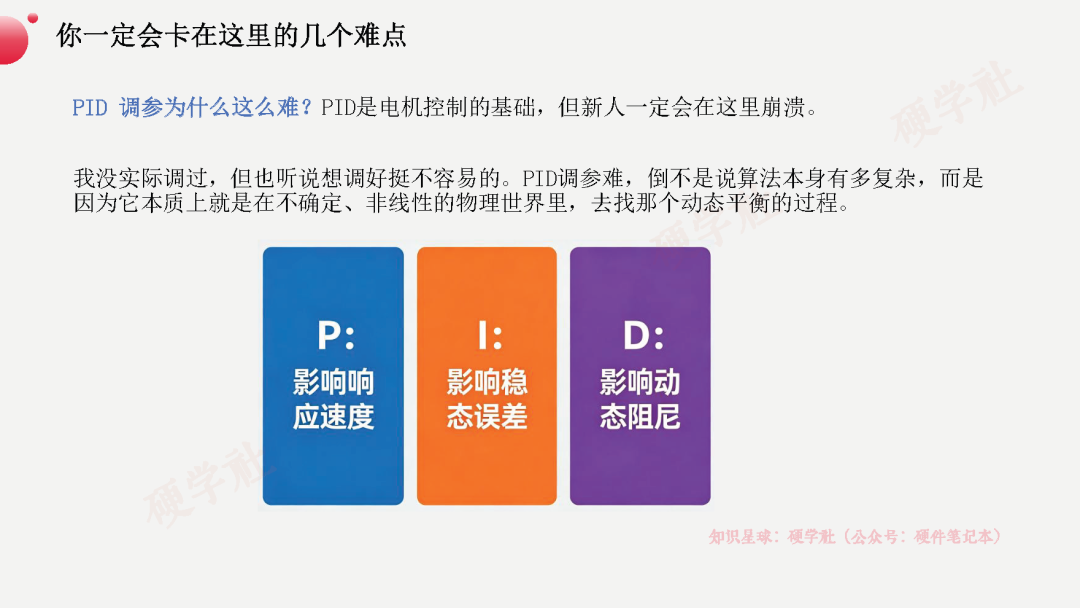

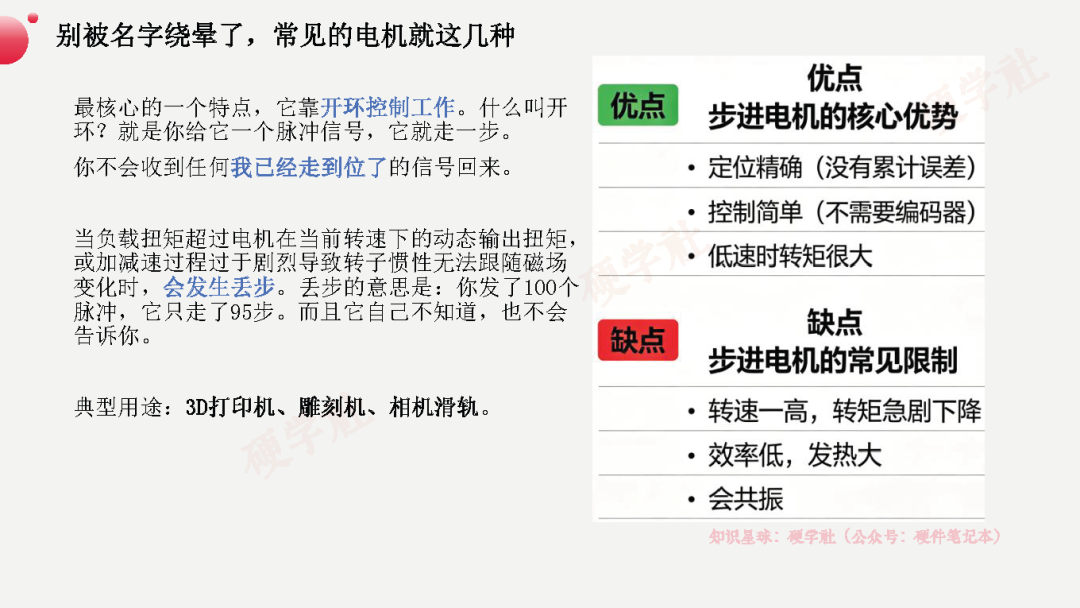

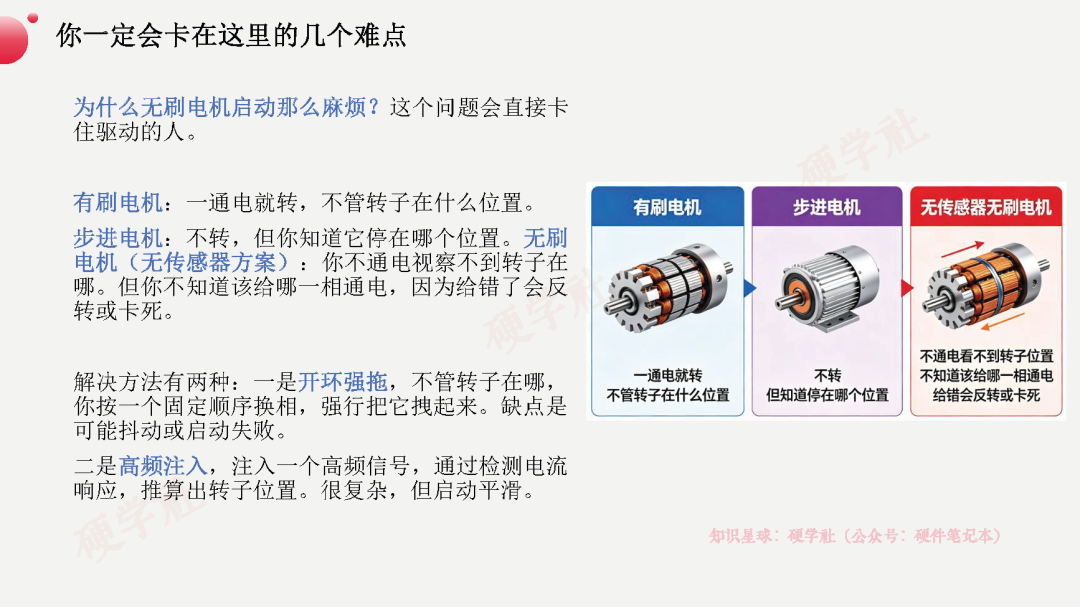

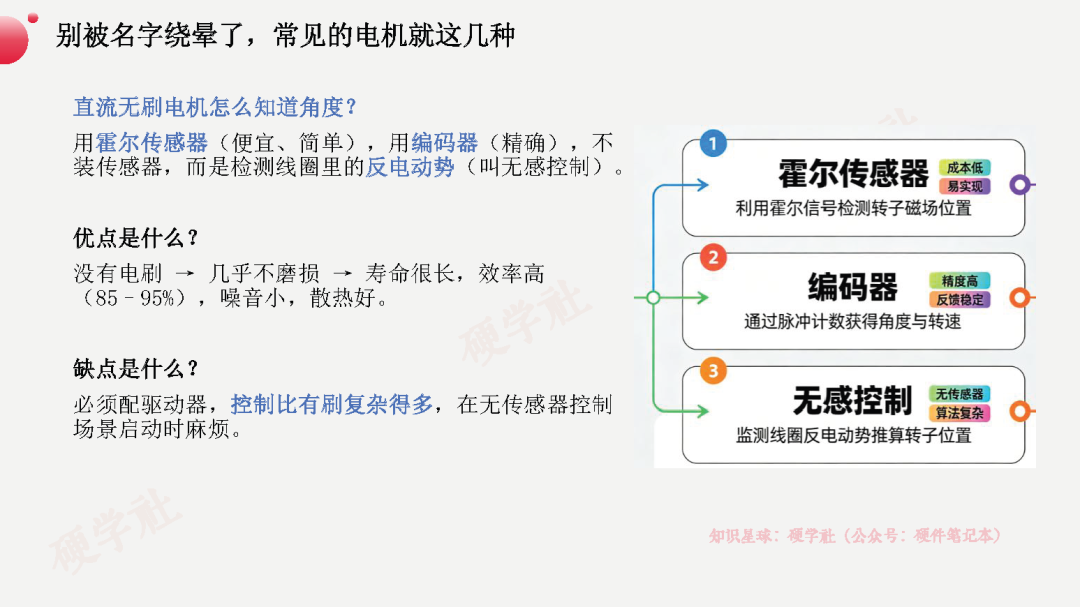

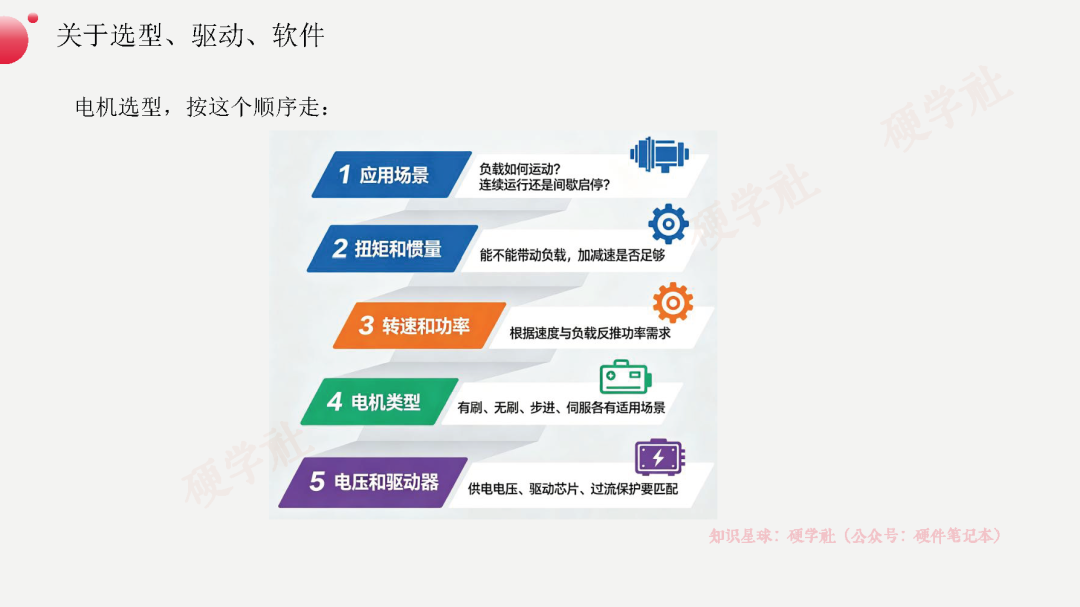

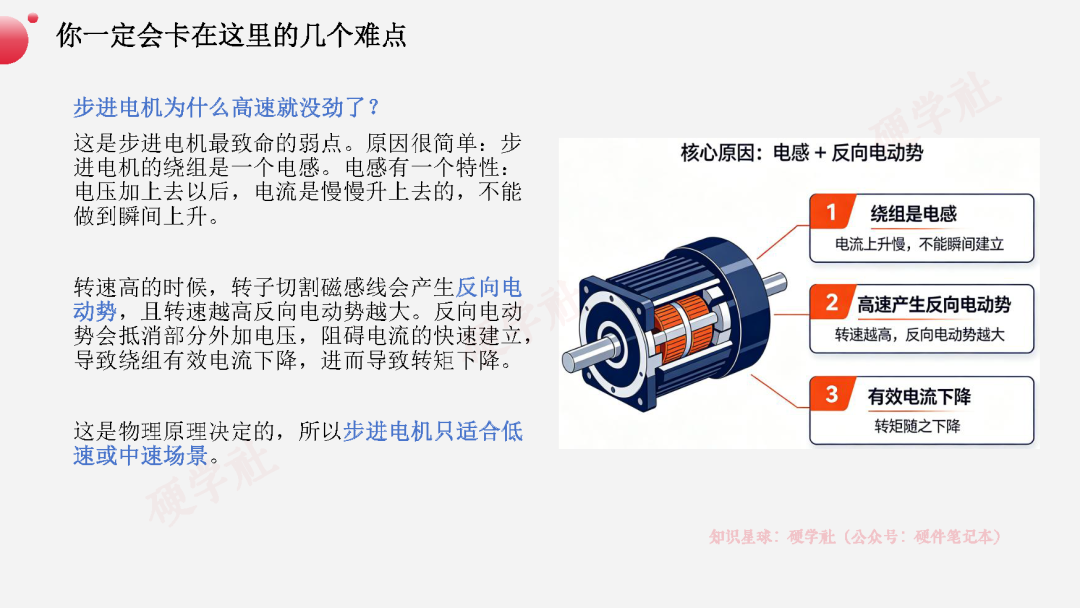

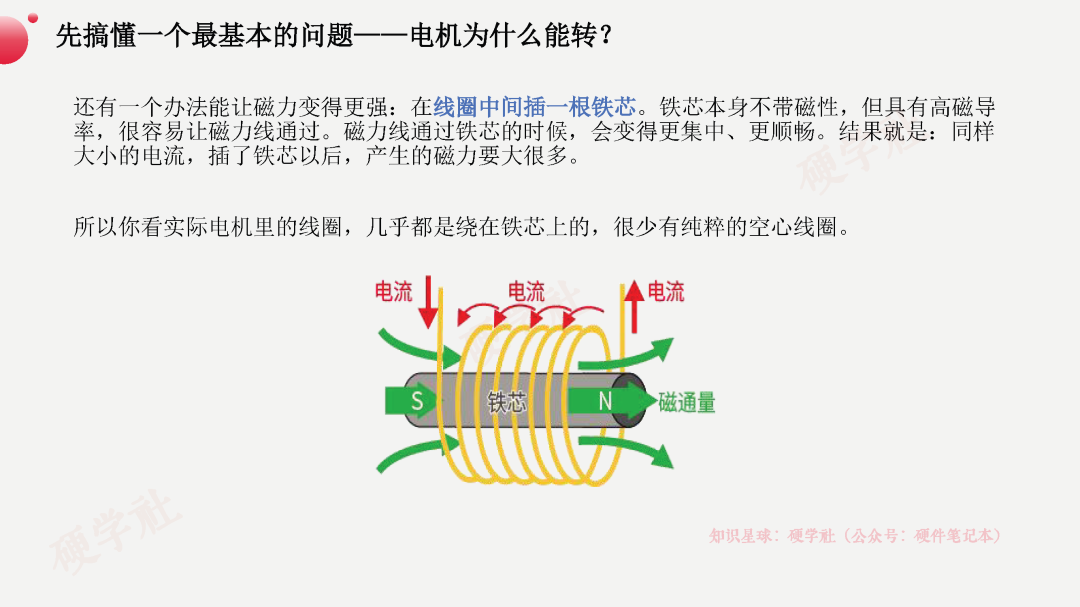

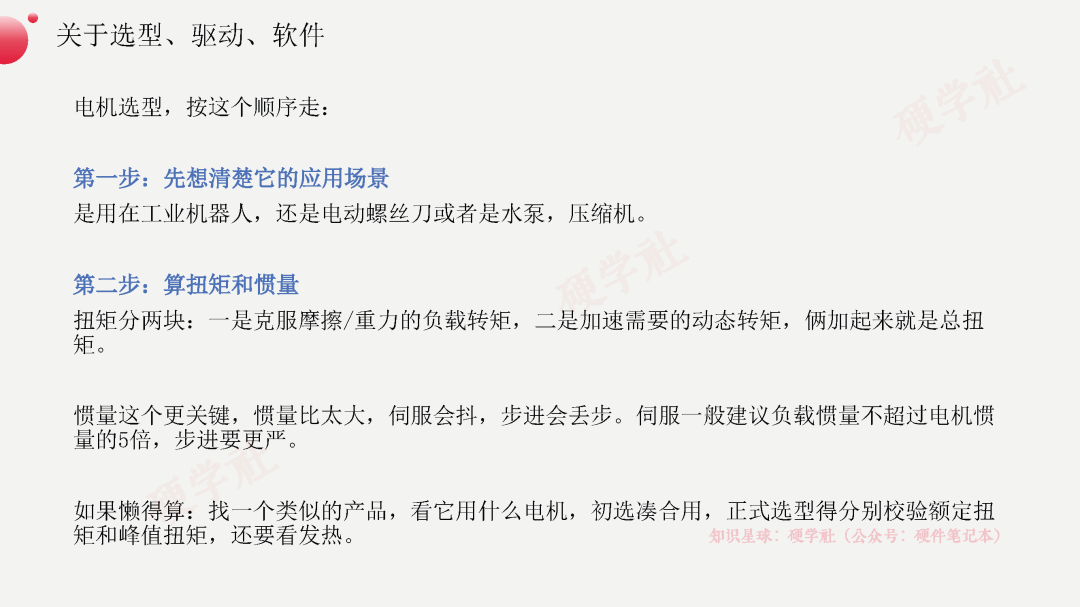

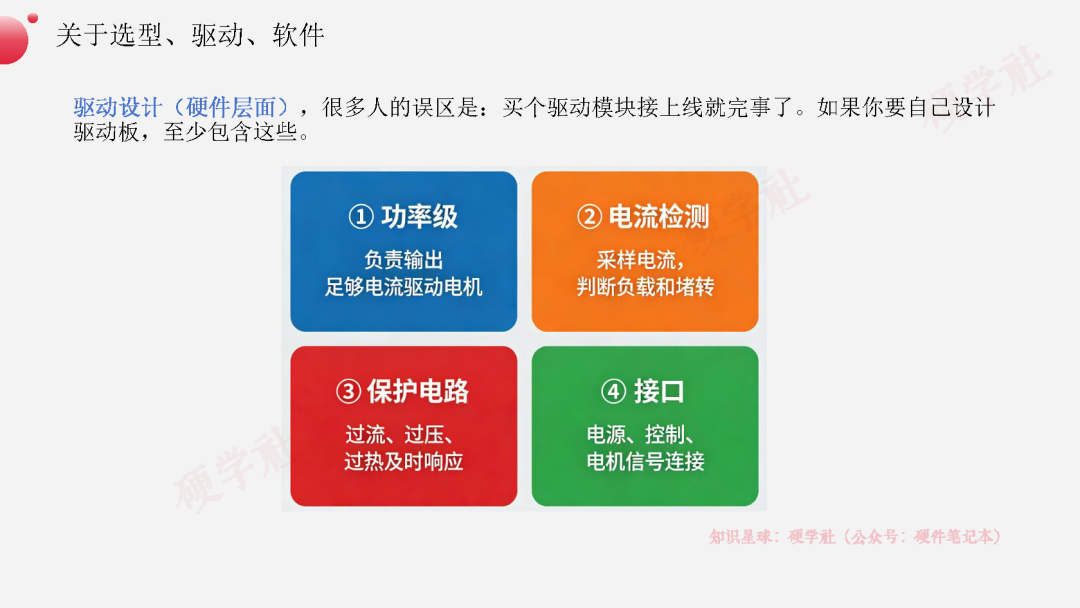

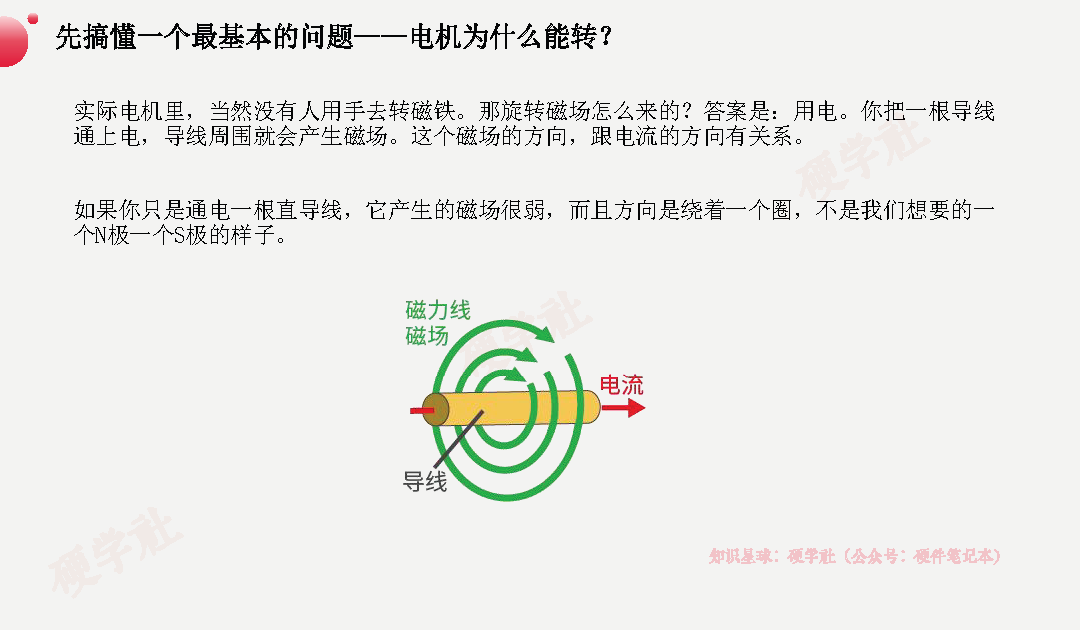

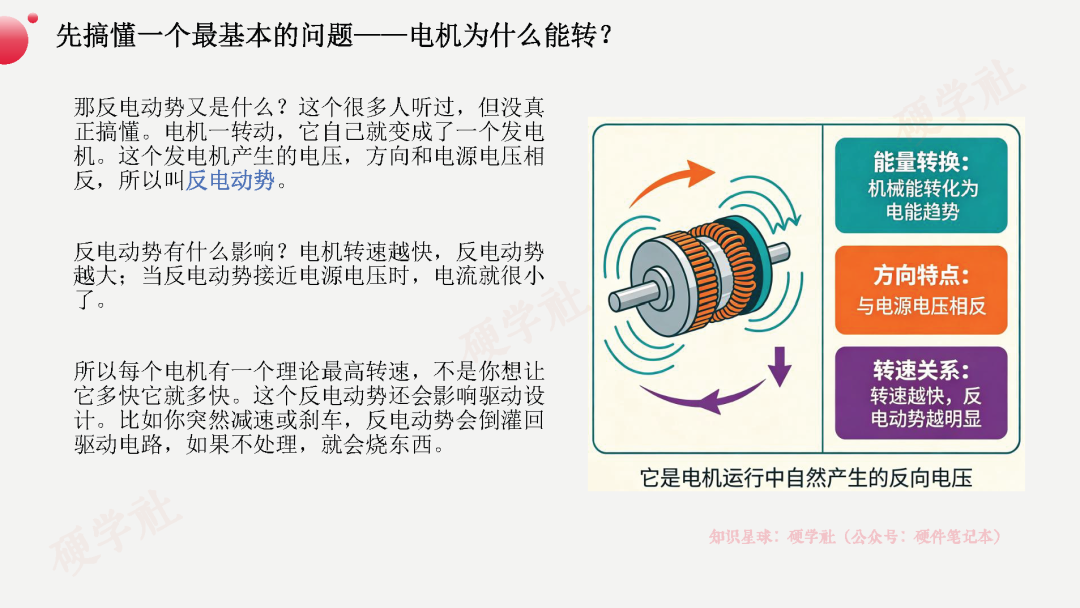

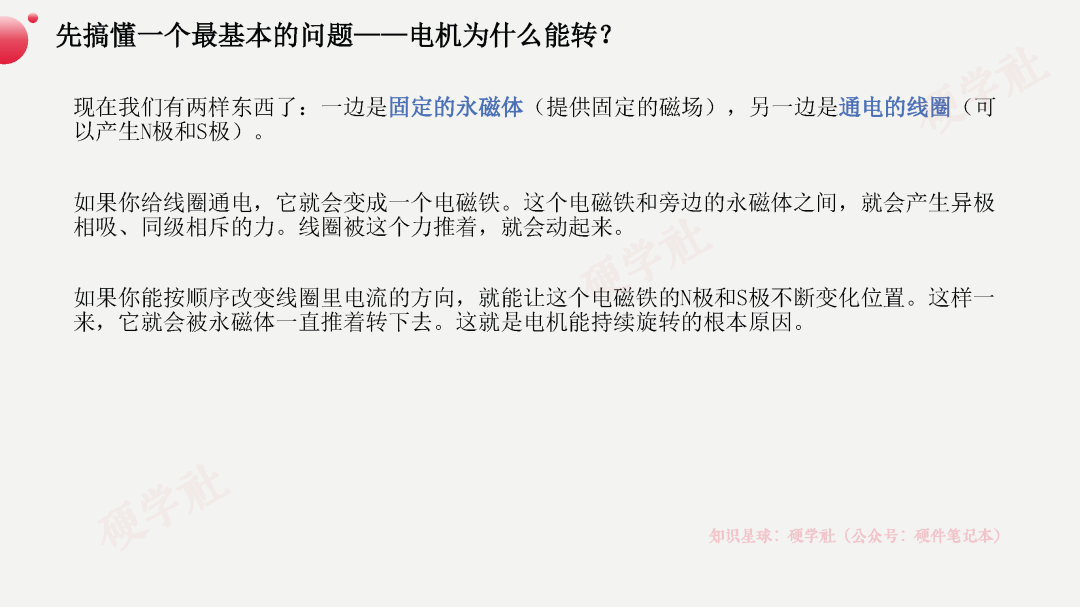

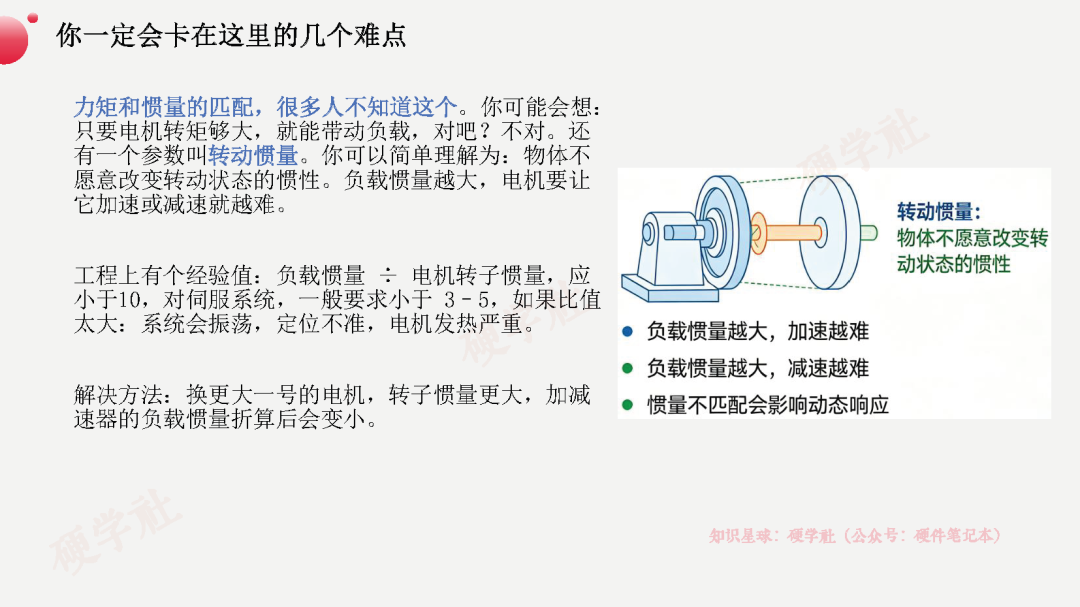

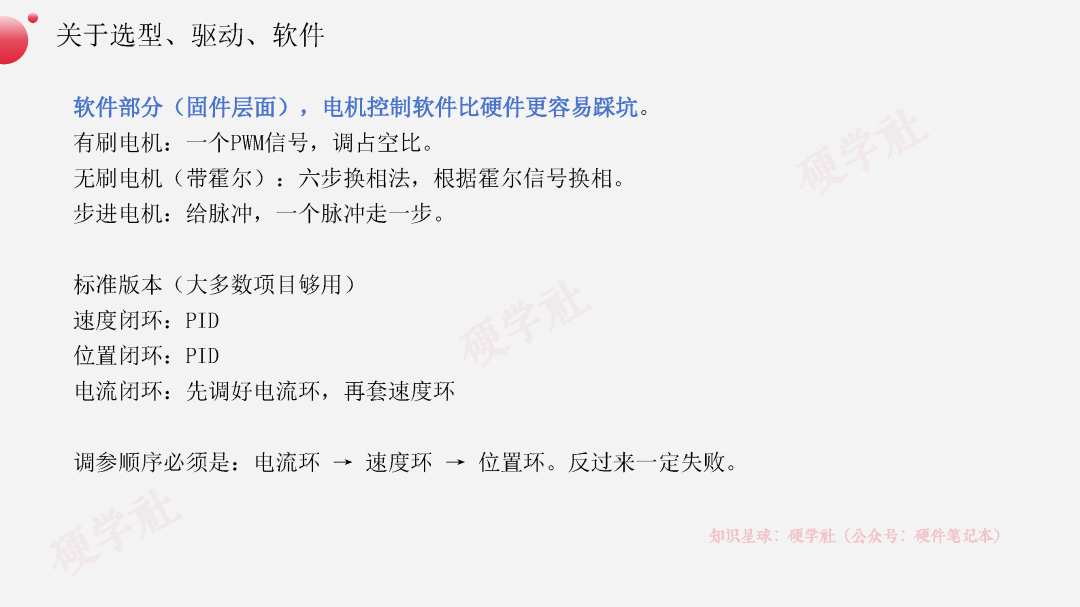

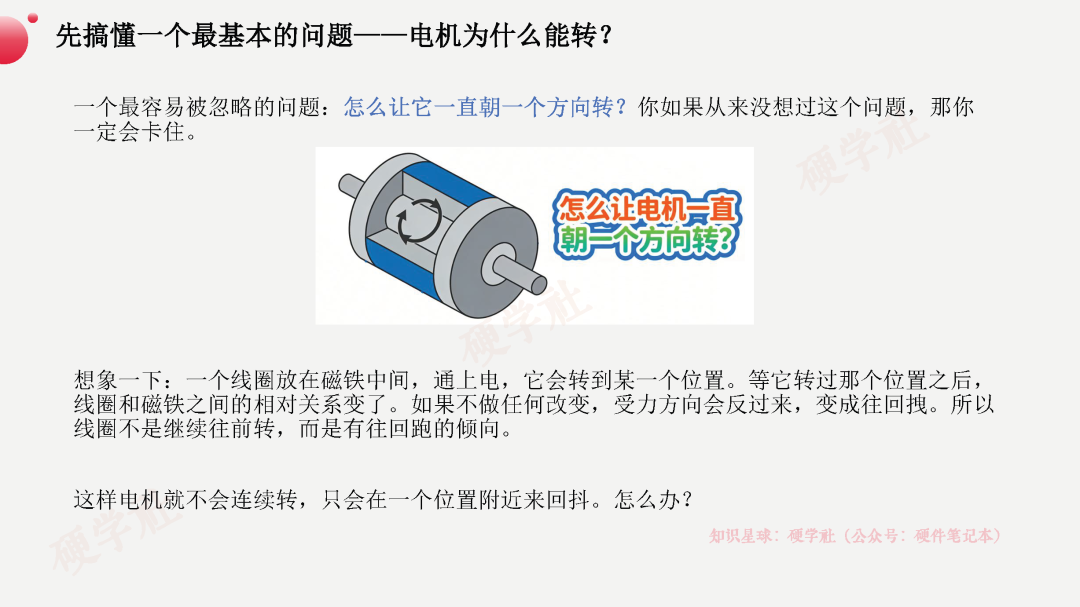

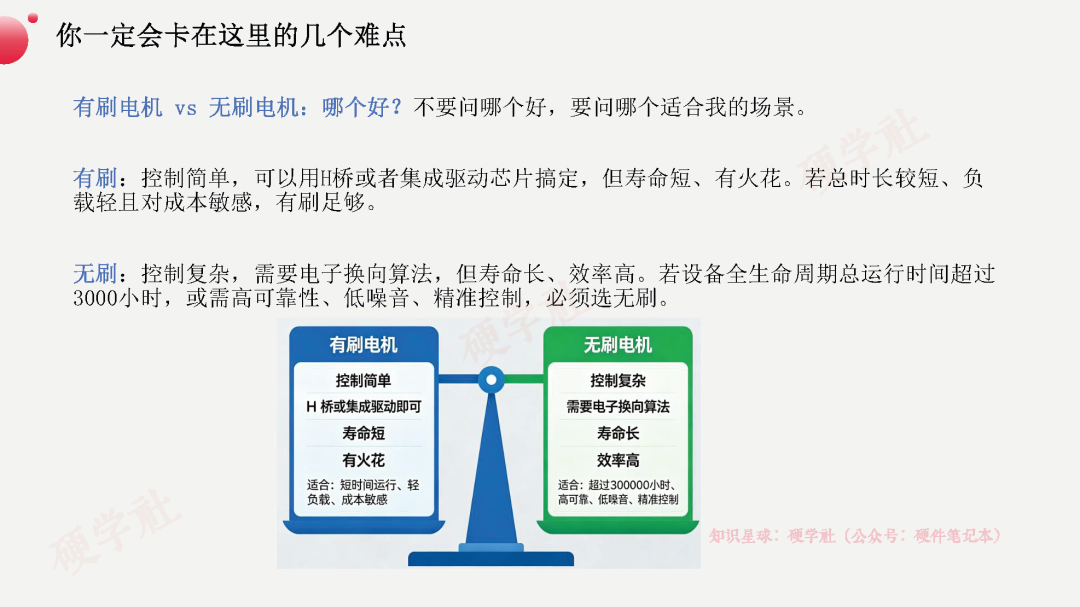

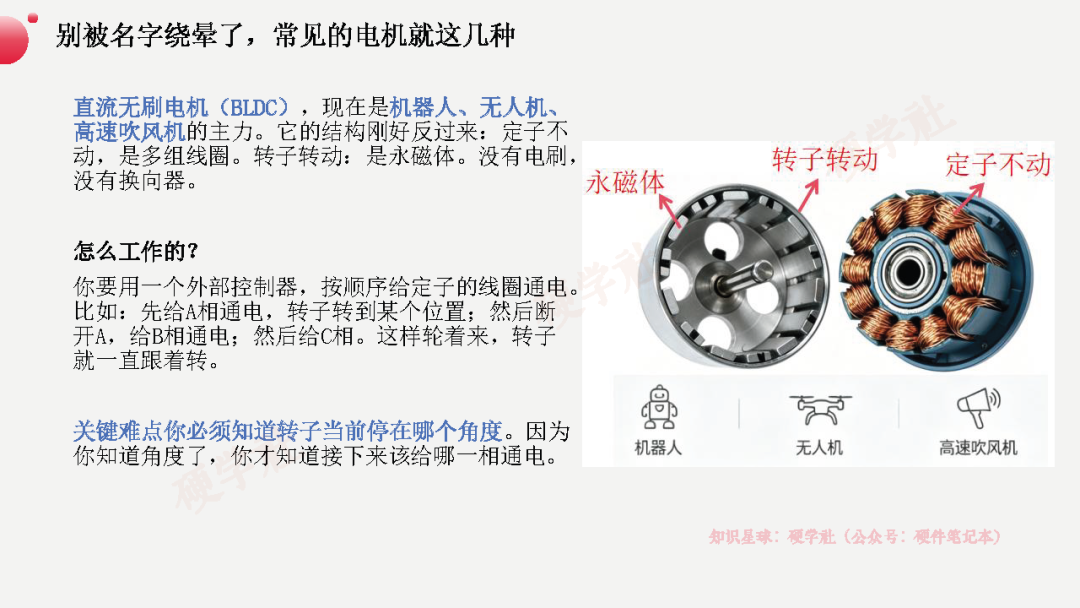

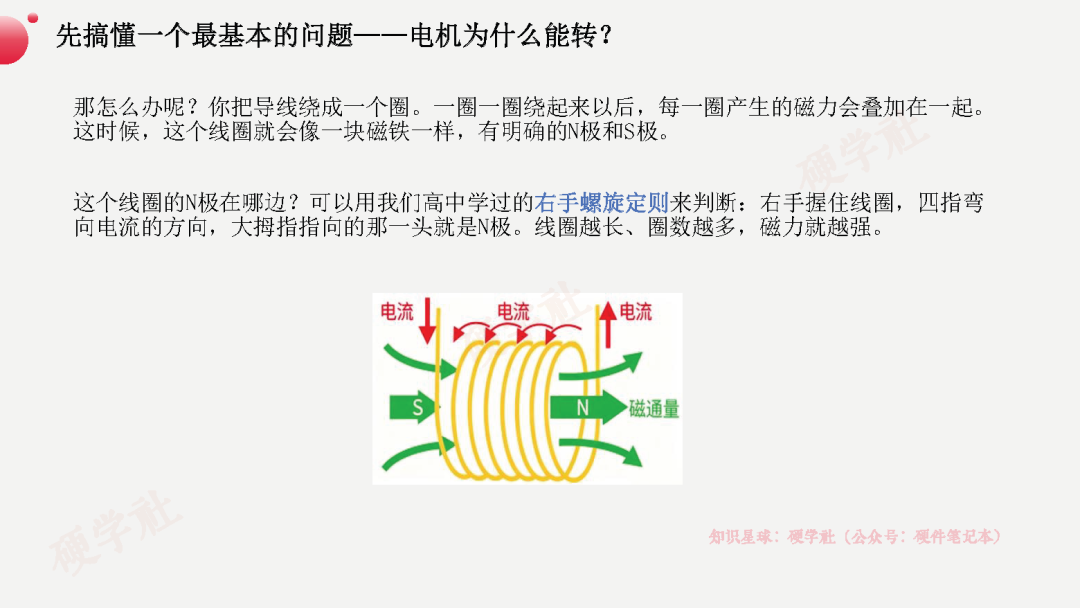

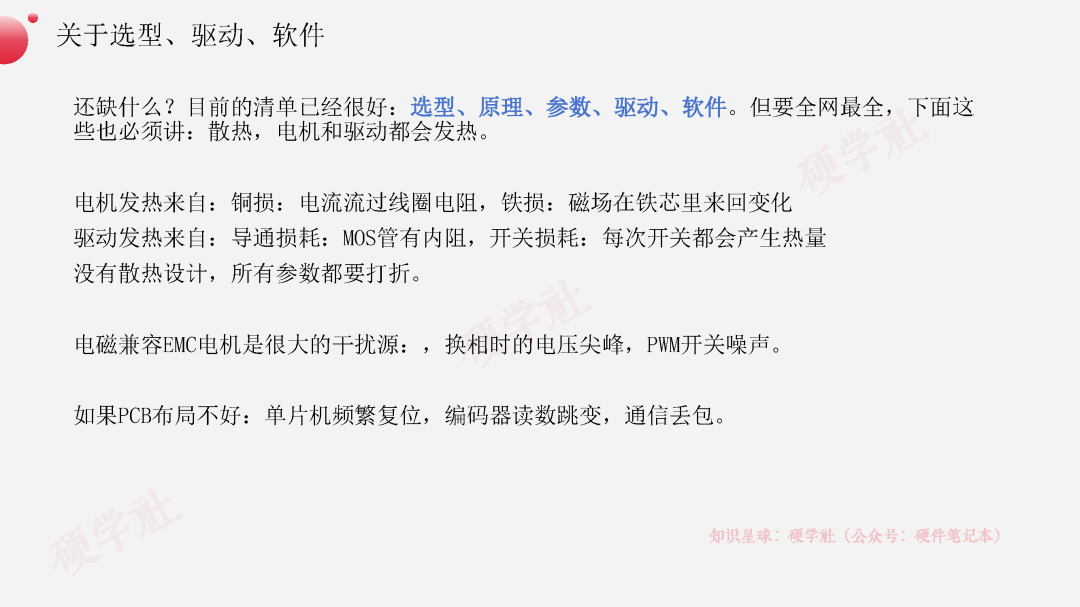

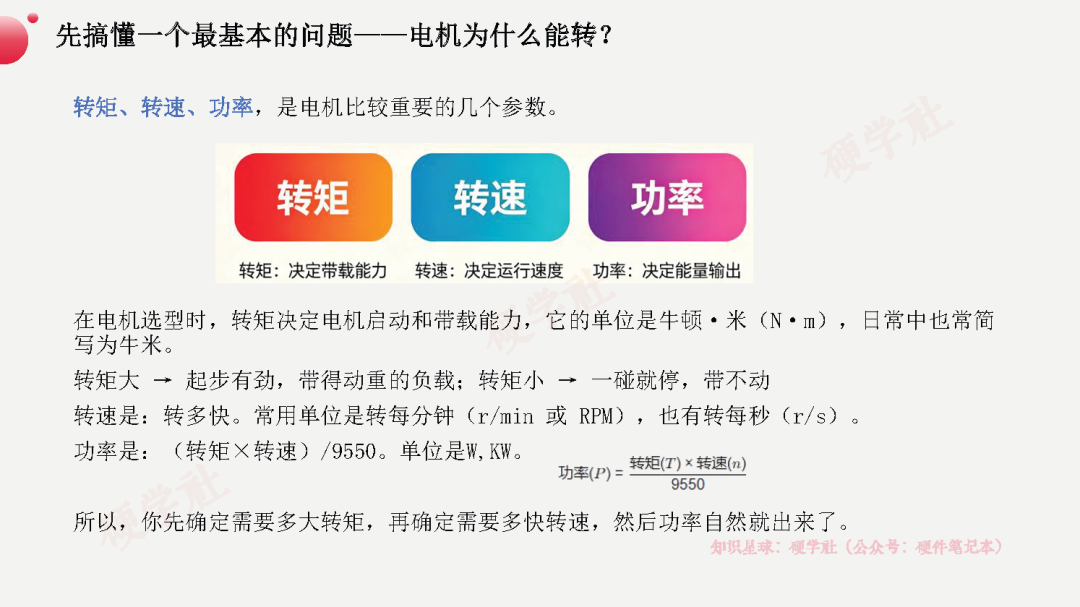

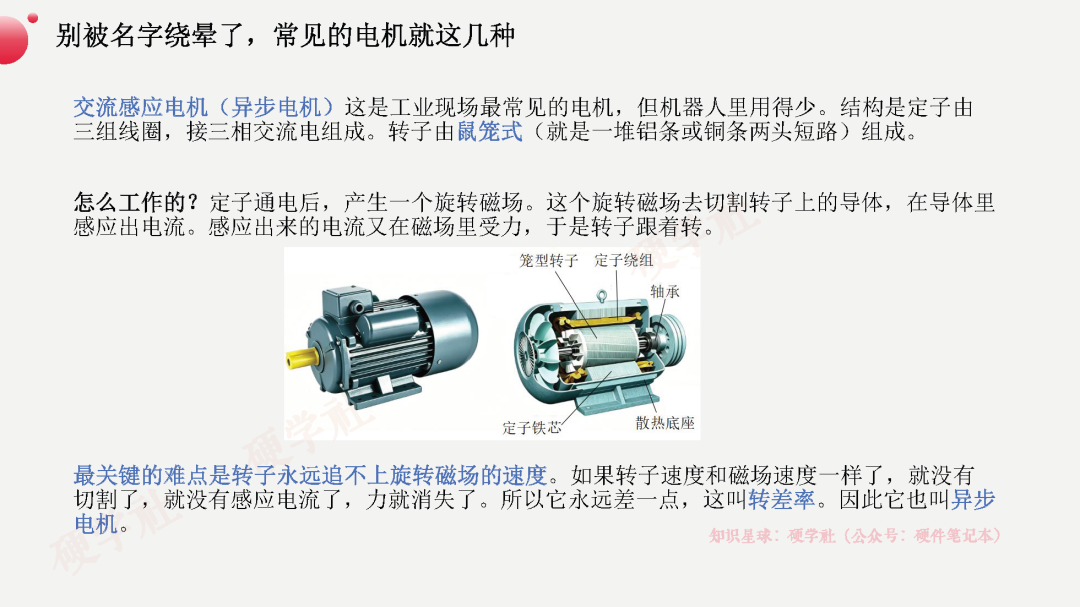

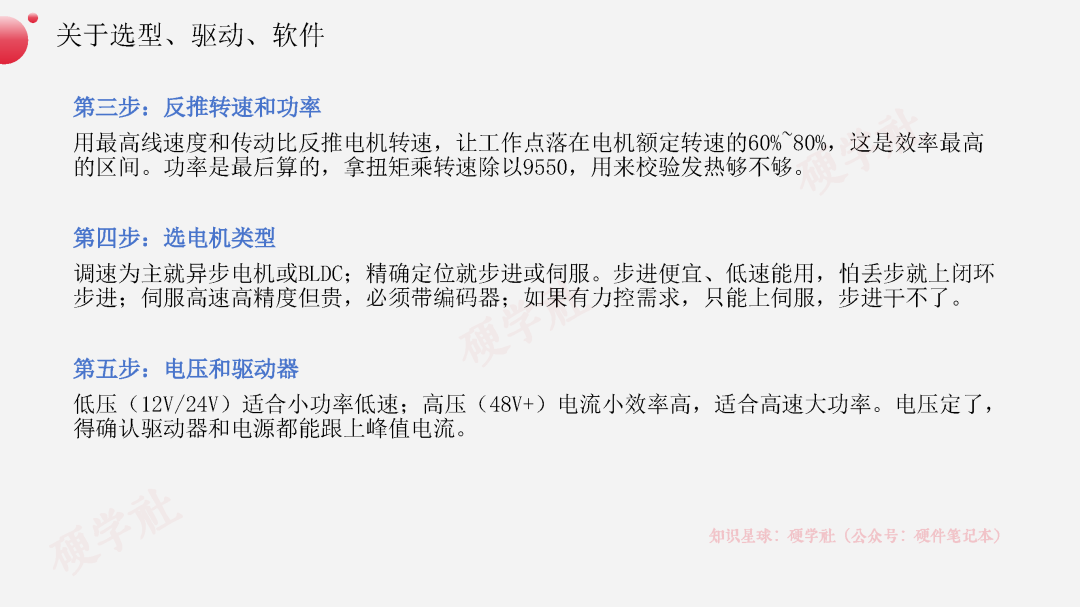

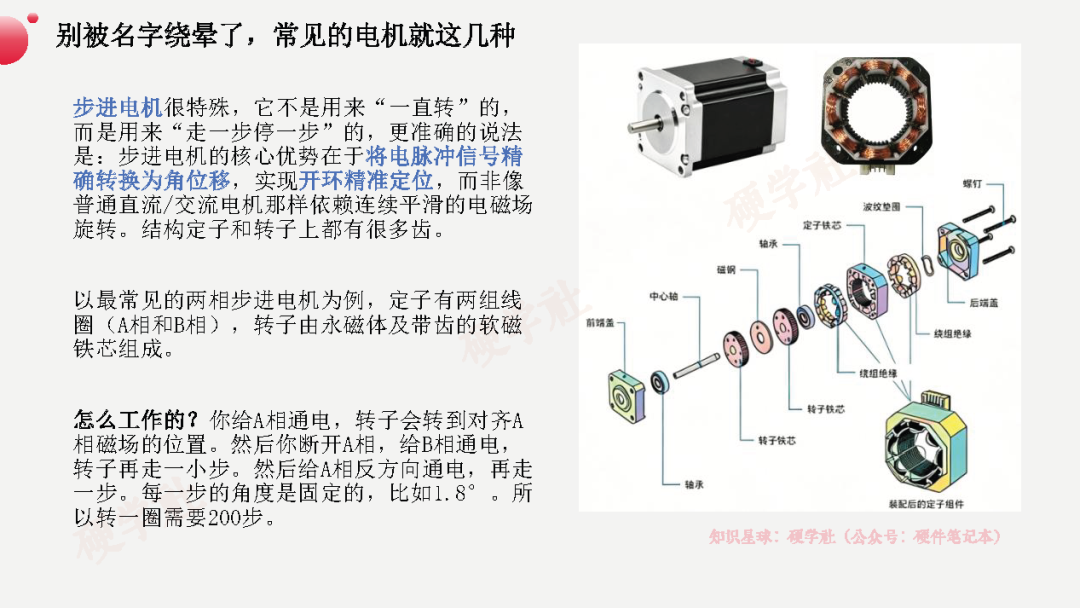

44页PDF，电机知识串一遍，从原理到上电不冒烟

今天跟大家聊一个在硬件设计里特别常见，但也特别容易踩坑的问题：多级放大电路中，第一级的放大倍数到底该设大还是设小，有没有什么讲究？我之前一直觉得这个问题没啥好纠结的，直到最近做了一个功放项目，才真正被现实教育了一回，最后发现有时候经验反而是最大的盲区。01先说说我遇到的情况最近在搞一个带功放的产品，整机方案里有两级可以调增益的地方：第一级：一个运放电路，可以通过改反馈电阻Rf来调整放大倍数。第二级：功放芯片本身，也能通过外围的上下拉电阻来调增益。调试的时候发现一个问题：整机的底噪特别大，开机就能听到明显的嗡嗡声，非常烦人。接地加了、屏蔽也上了，该试的都试了，一点用都没有。凭着我这么多年的经验，我当时是这么判断的：噪声是不是从输入端耦合进来的？那我把第一级的增益调低点，让输入信号弱一些，再靠后级放大把信号拉回来，这样前级引入的噪声不就被压制了吗？直觉上很合理，对吧？实际一试，完全翻车我先把第一级运放的放大倍数从5倍降到3倍，同时把后级功放的增益从8倍调到大概16倍，保证整机总增益差不多。结果呢？底噪不但没减小，反而更大了，简直是嗡嗡变轰轰，直接翻车。我当时就有点懵了。难道是我的经验出了问题？把第一级放大倍数调到大，后级功放增益降到最小。结果出人意料：底噪明显下来了，整机安静了很多，功放的声音也干净了。02原因分析这跟我的直觉完全反着来。问题出在哪儿呢？后来我仔细想了一下，问题的关键就在这里：底噪并不只是从第一级输入端进来的。功放芯片本身、后级的电源、PCB走线、地线回流路径……这些地方都会产生噪声。也就是说，噪声源有很多个，不是光管住输入端就完事了。我们来做两个简单的对比：方案A（我之前直觉想用的）：第一级增益小 → 有用信号被压得很低；第二级增益大 → 后级把有用信号放大，但同时把后级自己产生的噪声也放大了；结果：后级噪声成了主角，淹没了信号。方案B（实际管用的）：第一级增益大 → 有用信号在第一级就被提得很高；第二级增益小 → 后级只做少量放大，它自己产生的噪声被压制在较低水平；结果：后级噪声贡献很小，信噪比反而好。简单一句话：噪声主要来自后级时，前级增益越大，整体信噪比越好。那是不是第一级增益越大越好？也不是。这里有两个现实约束：首先，运放自己也是有噪声的。你把第一级增益调得特别大，那它自己身上带的电压噪声、电流噪声也会被跟着一起放大。所以第一级必须得用低噪声的运放，不然你增益一上去，自己就把自己坑了。其次，动态范围也得盯着。增益太大了，输入信号稍微强一点，第一级输出就直接削顶了——也就是信号峰值撞上电源轨，出来的声音是失真的。另外再说一句我前面踩过的那个坑：如果输入信号本身就特别微弱，第一级增益又舍不得给，那这个微弱信号就很容易被后面几级的噪声直接埋掉。所以信号弱的时候，反而第一级更要主动放大。总之，我栽就栽在经验主义上——总以为噪声是从前端进来的，所以下意识地想压低前级。但实际恰恰相反。03小结回到最初的问题：多级放大，第一级放大倍数要最大还是最小？在信号不削波、电路不振荡的前提下，第一级增益尽可能大一些，后级增益尽可能小一些。当然，每套系统具体噪声来源分布不一样，最稳妥的办法还是实测，如果测试条件有限的话，那就多种方法试试，实在没条件细分析时，优先把增益往前放。这顿折腾，算是给经验主义交了一次学费。希望这篇文章能帮到正在为底噪头疼的朋友们。如果你也遇到过类似的反直觉现象，欢迎在评论区聊聊你是怎么解决的。来源：硬件笔记本
