CAE摸鱼指南 · 第17期
做结构动力学的工程师,十个人里有八个会脱口而出:"固有频率就是共振频率嘛,激励频率等于固有频率就会共振。"这句话说对也对,说不对也不对。
在无阻尼的理想世界里,两者确实相等。但工程实际中没有无阻尼的结构——只要有阻尼,固有频率和共振频率就不是一个值。这个看似不起眼的差异,在高阻尼系统、精密设备、隔振设计等场景下,足以让你的共振评估结论出问题。
本文从单自由度系统的基本方程出发,推导两者的数学关系,拆解物理本质,并给出工程实践中的判定原则。
· · ·
先从最基础的单自由度系统说起。一个质量块m,一个弹簧k,构成最简单的振动系统。

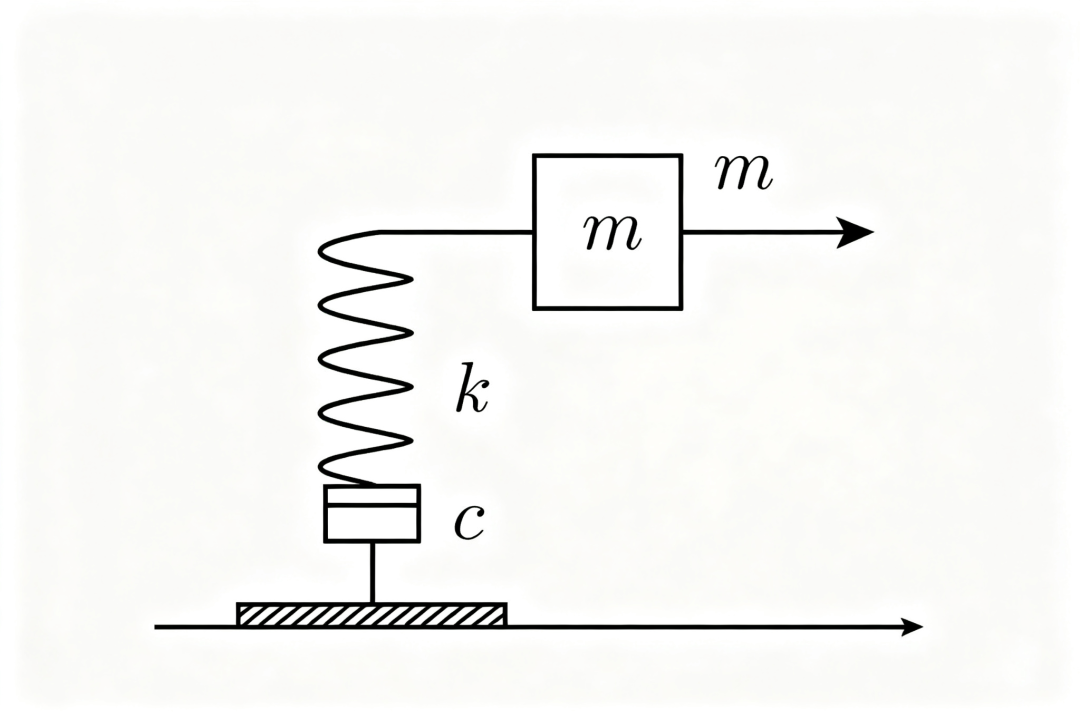

图1 单自由度弹簧-质量-阻尼系统力学模型
无阻尼自由振动的控制方程为:
整理为标准形式:
其中ωn就是固有圆频率(Natural Angular Frequency):
对应的工程频率(单位Hz)为 fn = ωn / 2π。
固有频率描述的是系统自由振动时的振动频率,是系统本身的属性,只和两个参数有关:质量分布m和刚度分布k。和外载荷没关系,和阻尼没关系,和初始条件也没关系。
核心定义:固有频率是无阻尼自由振动的频率,是结构的"身份证"——给定结构,固有频率就唯一确定。 |
对于多自由度系统,每一阶模态对应一个固有频率,构成系统的固有频率谱。求解广义特征值问题([K]-ω²[M]){φ}=0,得到的特征值ωᵢ²开平方就是各阶固有圆频率。

图2 多自由度系统的频响函数:每个共振峰对应一阶固有频率附近
· · ·
共振不是自由振动的概念,是受迫振动的概念。系统在简谐激励作用下,稳态响应的幅值随激励频率变化,幅值最大的那个激励频率,就是共振频率。
有阻尼简谐受迫振动的控制方程:
其中c为阻尼系数,ω为激励频率,F₀为激励幅值。引入阻尼比ζ = c/(2mωn),方程可写为:
稳态响应的幅值X与激励频率ω的关系,即幅频特性函数:
这就是我们熟悉的幅频特性曲线。幅值最大的点所对应的激励频率,就是位移共振频率ωr。

图3 幅频特性曲线:共振峰ωr位于固有频率ωn左侧,两者不重合
注意看图:峰值点不在频率比等于1的位置,而是在小于1的位置。也就是说,位移共振频率低于固有频率。
求幅值X(ω)的最大值,对频率比λ=ω/ωn求导并令导数为零:
求解可得极值条件:
因此位移共振频率为:
这就是核心公式。可以清楚看到:只有当ζ=0(无阻尼)时,ωr=ωn;只要ζ>0,就有ωr < ωn。
· · ·
共振频率相对固有频率的偏移量,完全由阻尼比决定。我们可以量化看一下:
一般金属结构阻尼比在0.5%~2%,这时候偏移量确实很小,工程上可以近似认为相等。但如果是橡胶隔振系统、阻尼合金结构、含粘弹性阻尼的系统,阻尼比可能达到10%~30%,这时候偏移量就不能忽略了。

图4 不同阻尼比的幅频曲线族:阻尼越大,共振峰越低且越靠左
很多人不知道,"共振"其实有三种,对应的频率各不相同:
位移共振:
速度共振:
加速度共振:
我们平时说的"共振",默认指位移共振。而速度共振的频率恰好等于固有频率——这也是为什么很多人会混淆,因为试验中用相位法测固有频率,利用的就是速度共振时位移与激励相位差90度的特性。

图5 相频特性曲线:频率比=1时相位差恰好90°,对应速度共振
相频特性揭示了另一个判断标准:当激励频率等于固有频率时,位移响应与激励的相位差恰好是90度。这是模态试验中用相位共振法识别固有频率的理论依据——测的是固有频率,不是位移共振频率。
重要区分:模态试验敲击法测出的"固有频率",是通过相位90°判据得到的,对应的是速度共振频率,数值上等于无阻尼固有频率ωn,而不是位移共振峰值对应的ωr。 |
· · ·
这是最常见的误区。对于位移响应来说,最大幅值出现在ωr = ωn√(1−2ζ²),而不是ωn。对于低阻尼结构差异很小,但高阻尼系统差异显著。
典型场景:橡胶隔振器、粘弹性阻尼结构、大阻尼复合材料。如果用固有频率去评估共振工况,会偏到峰值的右边,实际最大位移发生在更低的频率。
这句话本身没错,但"振幅"要分是位移、速度还是加速度。三者的峰值频率不一样,工程评估时要对应正确的物理量。
做频响分析时,不要只看位移响应的峰值,要看你关心的物理量对应的峰值在哪里。
大部分金属结构阻尼比确实只有1%~3%,位移共振频率和固有频率差不到1%,工程上完全可以近似。但有两个例外:
精密设备/精密仪器:
含阻尼材料的复合结构:

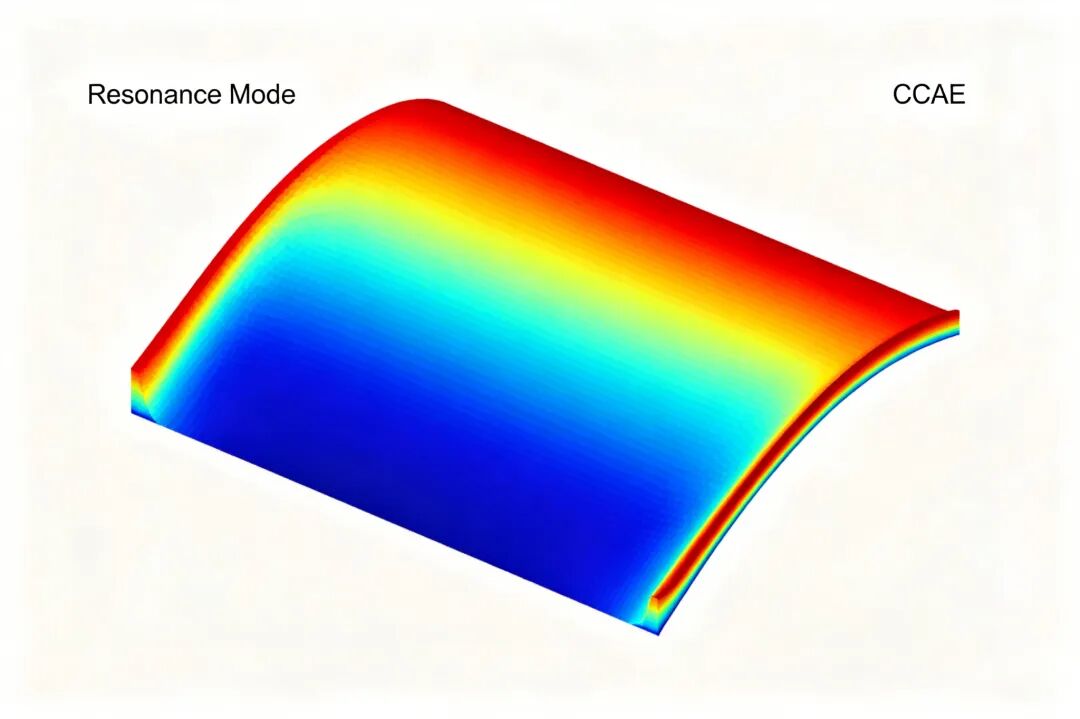

图6 共振状态下的结构应力分布:共振幅值直接影响强度评估结果
来看一个实际工程案例,直观感受一下两者的差异有多大。
案例背景:某机载电子设备,质量m=5kg,通过4个橡胶减振器安装在机体上。单只减振器径向刚度k=25000N/m,阻尼比ζ=0.15(橡胶材料典型阻尼水平)。
步骤一:计算系统固有频率
固有圆频率 ωn = √(K/m) = √(100000/5) = 141.4 rad/s 固有频率 fn = ωn/2π = 22.5 Hz |
步骤二:计算位移共振频率
= 22.5 × √(0.955) = 22.5 × 0.977 = 22.0 Hz |
结果对比:固有频率22.5Hz,位移共振频率22.0Hz,相差0.5Hz,相对偏移约2.25%。
案例启示:如果设计人员按固有频率22.5Hz评估,认为避开了20Hz的机体激励,裕度有12.5%;但实际共振峰在22.0Hz,裕度只有10%。看似差别不大,但如果激励频率本身就在21~23Hz区间,这个偏差就可能导致"以为避过去了实际没避开"的误判。对于隔振系统设计,精确计算共振频率是必要的。 |
· · ·
以下场景,直接用固有频率代替共振频率,工程上完全可接受:
以下场景,建议按位移共振频率精确计算:
规范的共振风险评估,建议按以下步骤进行:
工程简化:阻尼比<5%的金属结构,ωr与ωn差异<0.25%,直接用固有频率评估共振,工程上完全够用,没必要过度精确。但概念上要清楚——两者不是一回事。 |
结语固有频率和共振频率,一个是自由振动的属性,一个是受迫振动的现象;一个是系统本身的参数,一个是响应峰值的位置。两者在无阻尼理想情况下重合,在有阻尼现实中分离。 工程上大部分时候可以近似混用,但作为专业工程师,概念上必须分得清。知道什么时候可以近似、什么时候必须精确,这才是经验和能力的体现。 记住一句话:固有频率是结构的属性,共振频率是响应的峰值。属性只有一个,峰值有好几种。 |
