拒绝玄学，一文讲透电池发热的“内功心法”
各位老铁，夏天到了，不光人怕热，咱们手机、电动车里的“大心脏”——电池，更怕热。
你是不是遇到过这种情况：手机快充时，背面烫得能煎鸡蛋；电动车急加速时，感觉底盘都在散发热量。这时候，老司机可能会丢给你一句：“没事，内阻大了都这样。”
但内阻到底是个啥？电池规格书上的ACR和DCR又是啥意思？为啥有的电池就是“天生凉快”，有的却是“发烧友”？
今天咱们不聊玄学，只用大白话，把电池发热这回事儿给你盘得明明白白。看完这篇文章，你不仅知道电池为啥热，还能判断它是不是该“退休”了。
一、 电池发热的“元凶”：一个简单的公式
首先，咱们得认清一个铁律：**电池发热，本质就是电流流过电阻产生的焦耳热。
这个物理规律简单又残酷，用公式表示就是：
发热量（Q） = 电流（I）² × 内阻（R） × 时间（t）**
看懂了吗？**发热量和电流的平方成正比。** 这就是为什么你的手机一旦开启“闪充”大电流，或者电动车一脚“地板电”急加速，电池温度立马坐火箭的原因。
而公式里的那个内阻（R） ，就是我们今天的主角。它就像电池内部的“拦路虎”，虎劲儿越大，摩擦生热就越猛。

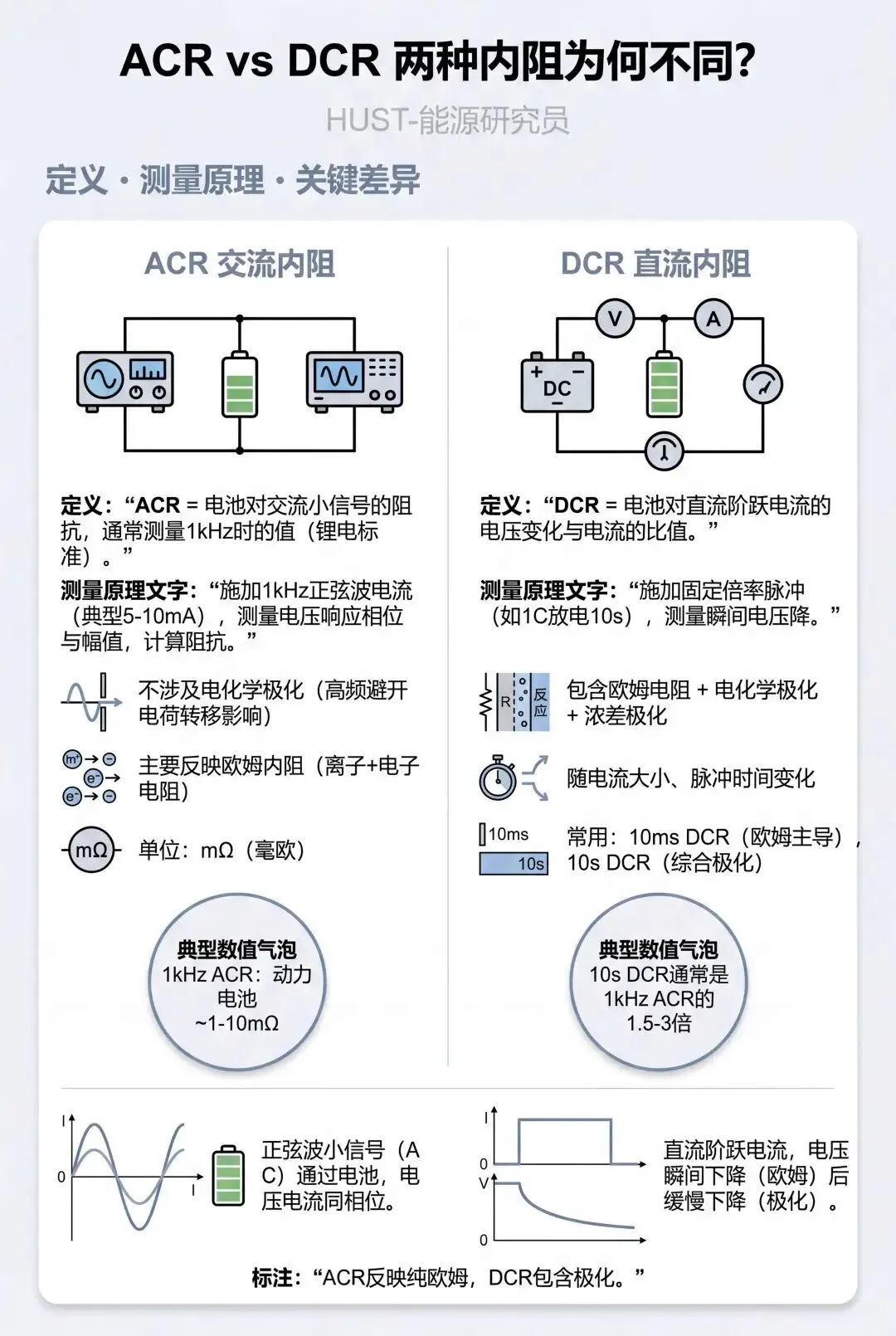

二、 深度解读：ACR（交流内阻）——电池的“体检报告”
我们先来说说ACR，全称是交流内阻。
你可以把它想象成**你去医院做的一次快速体检**。医生用一个微小的、不断变化的电流信号（就像轻轻敲击你的膝盖测反射）去探测电池内部。
- 它测出的是啥？主要测的是电池内部那些**硬梆梆的物理结构**，比如电解液的导电性、电极材料的本体电阻、极耳的焊接点等等。这属于电池的“先天体质”。
- 它有什么特点？ 快！准！狠！测试只需要几秒钟，而且对电池没有任何损耗。所以，电池工厂在流水线上，都用它来快速筛选“体质”合格的电芯，看看这批货一致性好不好。
小结一下：ACR就是电池的“静态基础体温”，它决定了电池发热的下限。ACR越低，说明电池本身底子越好，基础发热就越小。**
三、 实战分析：DCR（直流内阻）——电池的“运动成绩单”
但是，光看体检报告没用啊，是骡子是马得拉出来遛遛。这时候，DCR（直流内阻）就该登场了。
DCR的测试方法很粗暴：直接给电池一个大电流脉冲（模拟急加速或快充），然后看电压瞬间被拉低了多少。这就好比**让电池去跑个百米冲刺，看它到底能扛住多大压力。
- 它测出的是啥？*DCR测的是**总内阻**。它不仅包含了ACR测出的那些“物理硬伤”（欧姆内阻），还包含了电池在剧烈化学反应时产生的**“极化内阻”**。
> 啥是极化内阻？你可以理解为：电池内部锂离子在猛跑的时候，有点“堵车”了，或者化学反应速度跟不上电流的变化，这种“拥堵”和“滞后”产生的阻力，就是极化内阻。这完全取决于电池的实际工作状态和温度。
- 它有什么特点？ DCR是动态的。温度越低，DCR越大；电量（SOC）越低，DCR越大；电池越老，DCR也越大。
小结一下：DCR就是电池的“实战发热量”。你开车急加速时的发热、充电时的发热，主要都由DCR决定。**

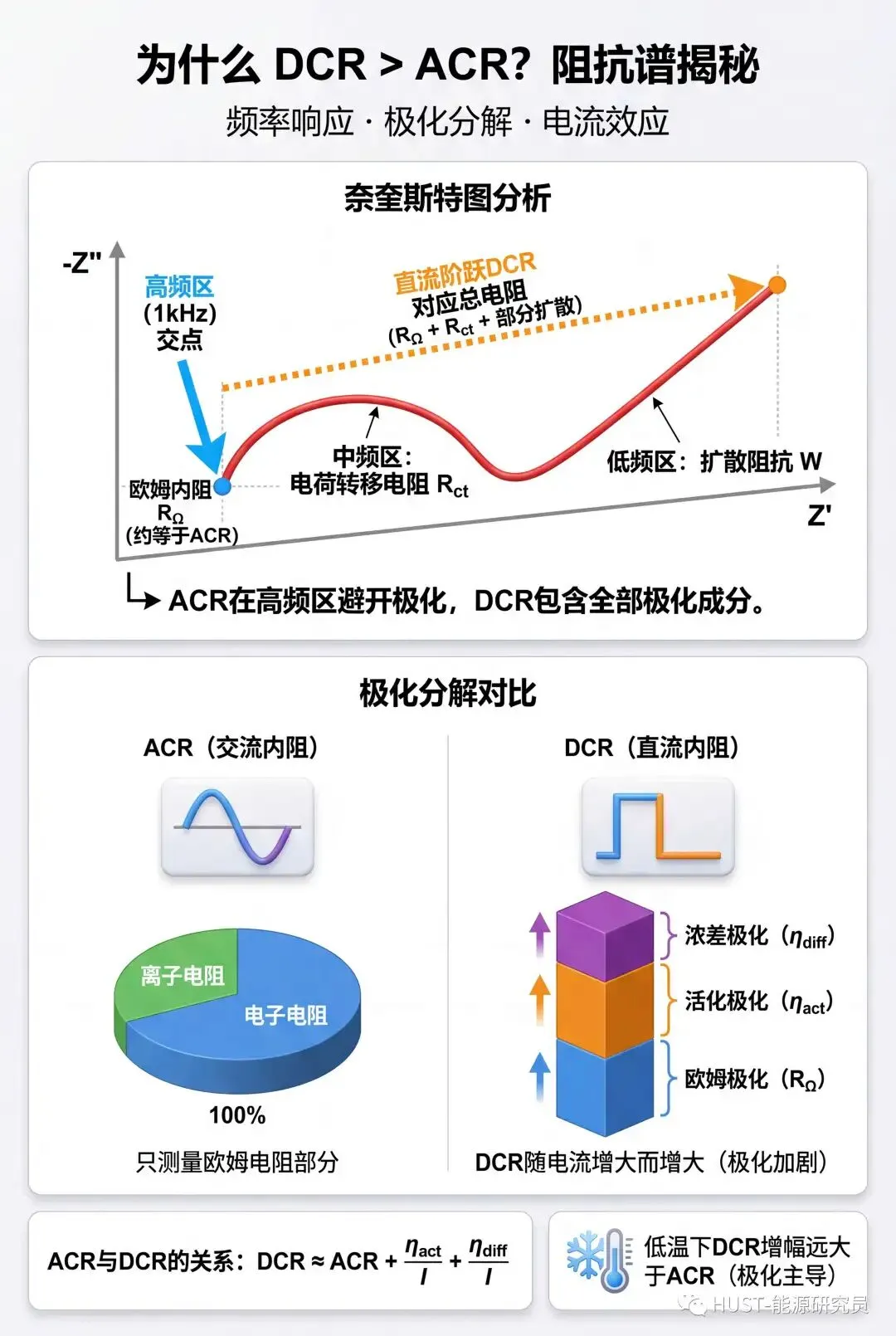

四、 一张图看懂：ACR和DCR到底啥关系？
为了让大家不再混淆，咱们打个形象的比方：
- ACR** 是你的**体重**。它比较固定，反映了你的基本物理状况（骨架大小）。
- DCR是你跑步时的喘气程度和心跳速度**。它不仅受你体重影响，还受天气（温度）、你跑了多久（老化）、你是不是在冲坡（大电流）影响，是综合实力的体现。
结论来了： 计算电池发热，必须看DCR！ 因为只有DCR才包含了电池在真实工况下的所有阻力。ACR更多是用来做生产质量管控的。
五、 给消费者的硬核建议
知道了这些，咱们能拿来干嘛？
1. 冬天续航打折别慌：天冷了，电池DCR急剧增大，一加速发热大，电压掉得快，系统为了保护电池会限制功率，这就是续航缩水的部分原因。这不是电池坏了，是物理规律。
2. 快充发热是必然：既然发热量Q=I²R，快充电流I翻倍，发热就是4倍。所以手机边充边玩导致高温，确实是对电池寿命最大的杀手。
3. 电池“老了”的特征：如果你的设备感觉“力不从心”，一用就掉电飞快，一充电就滚烫，说明电池内部老化导致DCR大幅增加了。这时候，为了安全，**该换就换**，别心疼钱。
总结陈词：
想要电池不发烫，买车买手机时，别看广告看疗效。**真正决定电池“体温”的，是那个藏在参数表角落里的“DCR”数据。** DCR越低，说明这块电池不仅体质好，而且“情商”高，在各种复杂工况下都能保持冷静，这才是真正的“退烧”硬实力！
