LPDDR6资料合集(协议中英对照+解析)
LPDDR6 已经不是“把 LPDDR5X 再提一点速率”这么简单。
从 10.7Gb/s 到 14.4Gb/s，表面上看是 pin rate 提升；但真正影响工程落地的，是双 12bit 子通道、BL24 数据包、metadata、DBI/Link ECC、WCK2DQ 漂移、动态 NT-ODT、DFE、pre-emphasis、PRAC，以及更细的 VDD2C/VDD2D 电源域。
这些内容如果只按协议逐页读，很容易陷进去：术语看懂了，但不知道主线在哪里；表格翻完了，但不知道仿真该怎么建 corner；论文读完了，但不知道它和 JEDEC 章节之间有什么关系。
所以这次整理了一套 LPDDR6 协议学习资料包，目标不是把协议机械翻译一遍，而是帮助做 DDR/LPDDR/SIPI 的工程师快速建立主线。
为了方便阅读，内容不再以连载的方式发布，而是整理成了pdf文件方便深入学习
资料包包含什么
资料主要分三部分。
第一部分：LPDDR6 协议解析 PDF
这部分是按 JEDEC 章节顺序重新组织的中文解析文档。
不是逐句翻译，而是把每一章拆成几个专题：
这一章在协议里解决什么问题； 这一章和 Training、MR、WCK、ODT、DBI、metadata、DVFS、AC timing 有什么关系； SIPI 工程师应该关注哪些内容； 后续做仿真时应该输出哪些表、哪些 corner、哪些 pass/fail 项。

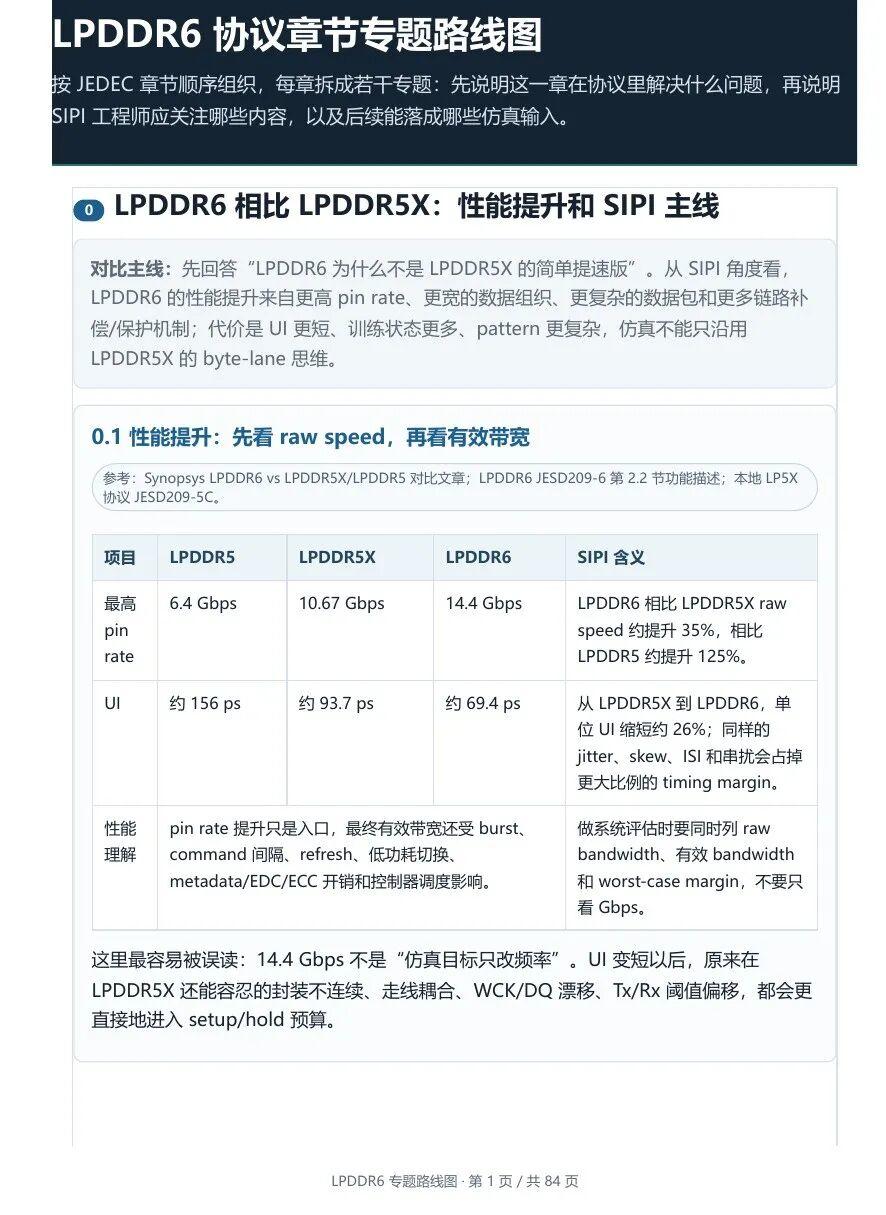

图1｜LPDDR6 协议解析 PDF 预览。文档按章节顺序展开，先建立 LPDDR5X 到 LPDDR6 的差异主线，再进入协议各章。
这份协议解读重点放在工程主线上，它不是把协议逐句翻译，而是围绕工程师真正会遇到的问题展开。里面重点回答了下面十个最典型的问题：
LPDDR6 到底比 LPDDR5X 改了什么？
不只看 14.4Gb/s pin rate，而是把 x24、两个 12-DQ subchannel、BL24、metadata、DBI/Link ECC 和有效带宽一起讲清楚。为什么 LPDDR6 不能继续沿用 LPDDR5X 的 byte-lane 思维？
文档把逻辑 DQ、beat 顺序、12-DQ subchannel 和真实物理走线邻接关系放在一起解释，避免直接套用 DQ0-DQ7 一组的旧直觉。BL24 数据包里到底传了什么？
解析里说明 normal data、metadata、DBI、Link Protection 等字段如何进入一次 burst，以及它们为什么会改变 SI pattern 和有效带宽理解。Training 为什么必须做？每个 Training 是谁和谁对齐？
文档按 CS、CA、WCK2CK、WCK-DQ、RDQS、VREF、ZQ 等主线梳理 Training 的顺序、目的和残余不确定性。Training 后仍然不完全对齐，时序不确定 margin 怎么扣？
解析里把 training residual、PVT drift、jitter、PDN noise、串扰、VREF 偏移和 guardband 放进统一 margin budget。LPDDR6 DBI 和增强 DBI 与 LPDDR5/LPDDR5X 有什么不同？

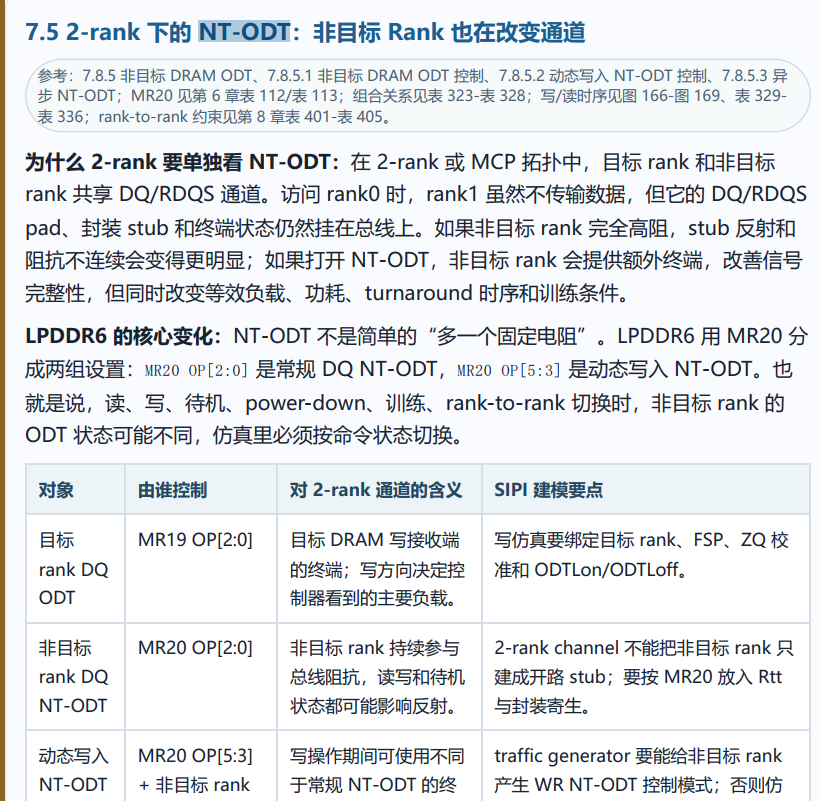

文档用 Table 294、Table 295 解释普通 DBI、增强 DBI、MR93/MR94 XOR mask、beat × DQ lane 映射，以及如何评估相邻线串扰。2-rank 下 NT-ODT 为什么要单独细化？
解析里把目标 rank、非目标 rank、常规 NT-ODT、动态写 NT-ODT、SoC ODT、rank-to-rank timing 放到同一个通道状态里讲。WCK2DQ Interval Oscillator 为什么存在？它会吃掉多少 margin？
文档区分实际 tWCK2DQ drift、OSC 粒度误差、matching error、decision guardband 和 tOSCODQI/tOSCODQO 这类命令等待时间，避免把维护时间和眼图 margin 混在一起。Pre-emphasis 和 DFE 怎么进入 LPDDR6 margin 预算？
解析里区分读方向 Tx pre-emphasis、写方向 DQ receiver DFE、CA 高速接收补偿，以及它们对 ISI、过冲、串扰、SSO 和配置 corner 的影响。第 15 章电气特性和 AC timing 怎么变成仿真报告？
文档把 CA/CS、写 DQ、读 DQ/RDQS 分开，给出 left/right/up/down margin、Rx mask、jitter、WCK2DQ drift、PVT/PDN、driver/ODT、串扰/SSO 的报告结构。
如果你做过 LPDDR5/LPDDR5X，再看 LPDDR6，最容易踩的坑是把旧经验直接平移过来。这份解析的一个核心目标，就是把这些差异提前标出来。
第二部分：LPDDR6 协议中英对照
协议原文里有大量表格、时序参数、模式寄存器字段和功能描述。只看英文原文，速度慢；只看中文翻译，又容易丢掉原始术语。
所以资料包里整理了 LPDDR6 协议中英对照版本，方便做两件事：
快速确认英文术语和中文理解是否一致； 在读解析文档时，可以回到原始协议语境里查表和核对章节。
这部分更适合当工具书使用。
比如你在解析文档里看到：
Write Data Bus Inversion Function； WCK2DQ Interval Oscillator； Dynamic Write NT-ODT； DFE / Pre-emphasis； Metadata / Link Protection； DVFSH / DVFSL / DVFSB；
可以直接回到中英对照协议里查原始定义、表号和上下文。
这里要说明一点：标准类文件和论文原文请以官方授权渠道为准。这套资料的价值，主要在于中文解析、译注辅助、章节主线梳理和工程化阅读路径。
第三部分：三星和海力士 LPDDR6 论文资料
LPDDR6 只读 JEDEC 标准还不够，因为标准告诉你“应该支持什么功能”，但论文会告诉你“真实芯片为什么要这样实现”。
资料包里整理了三星和 SK 海力士在 ISSCC 2026 上的 LPDDR6 相关论文/slide，并在解析文档中加入了对应的论文视角。

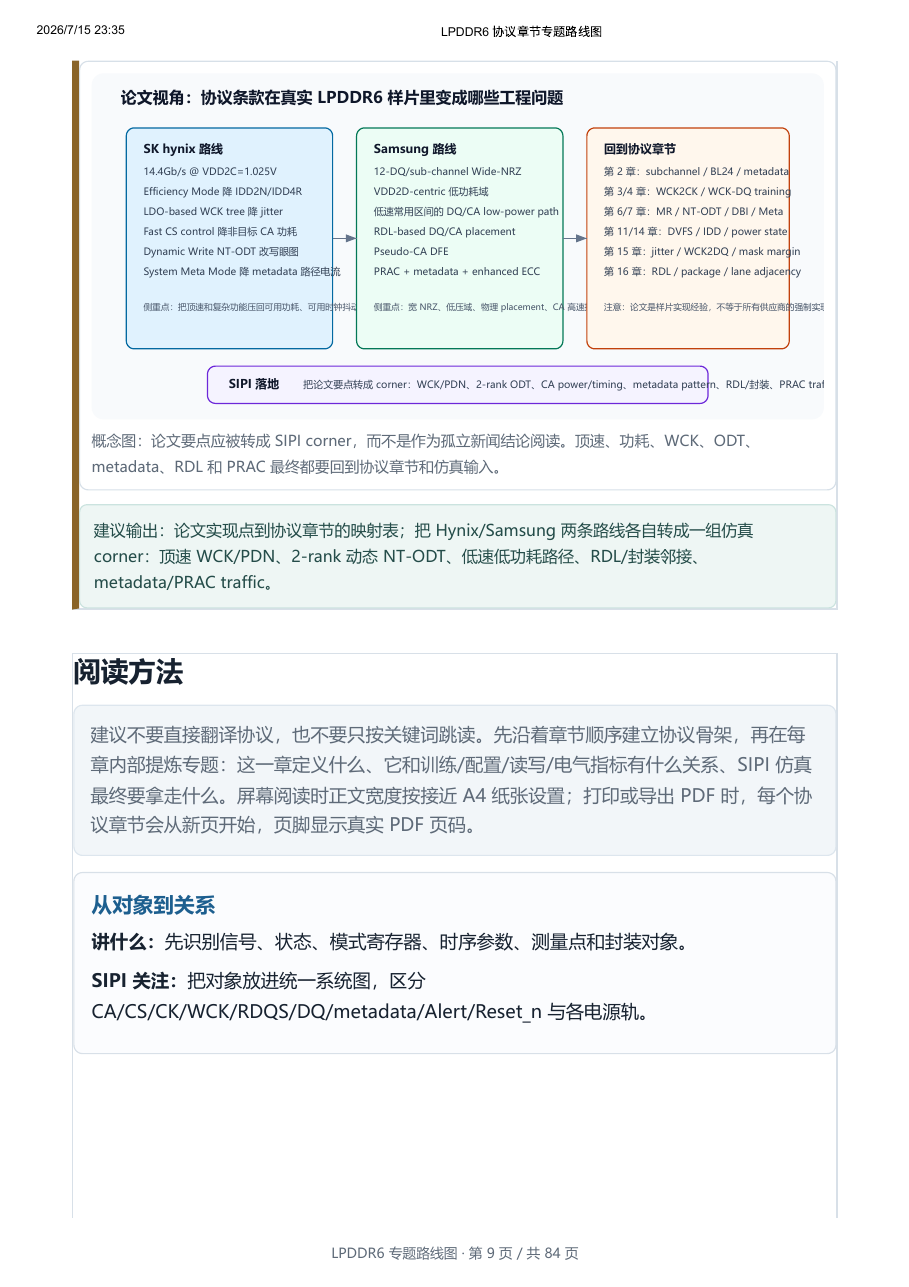

图2｜论文视角预览。文档把 SK hynix 和 Samsung 的样片实现点映射回协议章节，再转成 SIPI 仿真 corner。
SK 海力士这条线，重点更像是“把 14.4Gb/s 顶速做出来，并把它驯服”。
它关注的关键词包括：
Efficiency Mode； LDO-based WCK Tree； Dynamic Write NT-ODT； Fast CS Control； System Meta Mode。
这些内容对 SIPI 工程师很有启发：WCK jitter 不是孤立时钟问题，而是和内部电源、WCK tree、电流负载耦合；2-rank 下固定 NT-ODT 不一定覆盖读写最优点；metadata 也不是“多两个字节”这么简单，它会改变数据路径和功耗。
三星这条线，则更偏“宽 NRZ、低功耗域和可靠性框架”。
它关注的关键词包括：

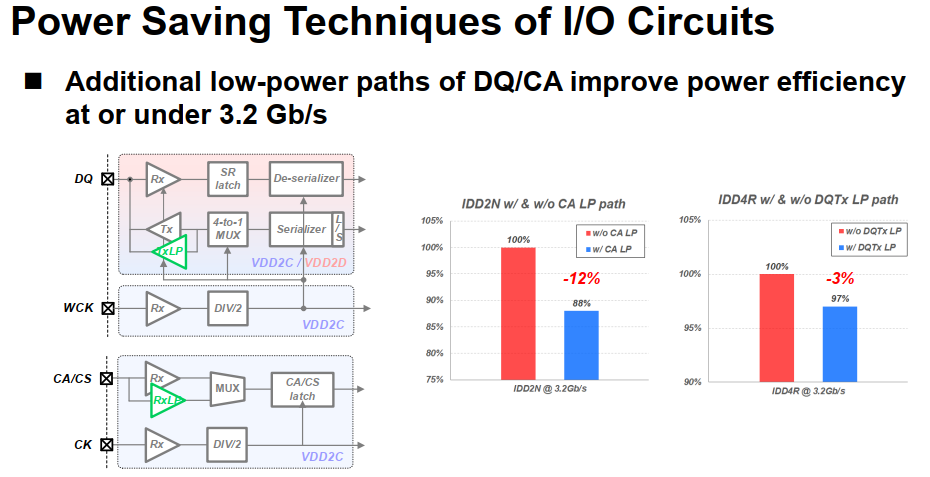

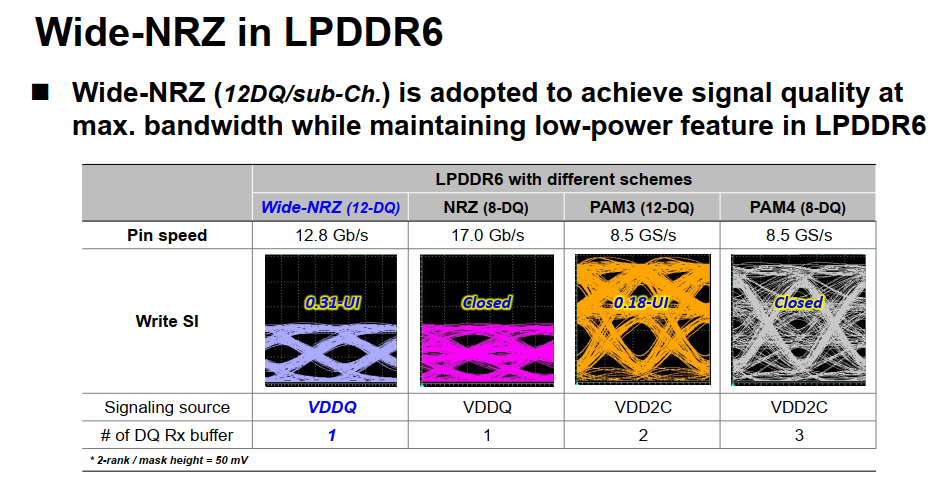

12-DQ/sub-channel Wide-NRZ； VDD2D-centric low power； RDL-based DQ/CA placement； Pseudo-CA DFE； PRAC； Metadata and enhanced ECC。
这说明 LPDDR6 没有选择简单地走 PAM3/PAM4，而是在移动内存场景下继续坚持 NRZ，用更宽的数据组织、更细的电源域、更主动的物理布局和更强的可靠性机制换系统收益。
适合谁看
这套资料比较适合下面几类工程师：
做 DDR/LPDDR 信号完整性仿真的工程师； 需要从 LPDDR5X 迁移到 LPDDR6 的 SI/PI 工程师； 做控制器、封装、PCB、系统验证，需要快速理解 LPDDR6 主线的人； 想读 LPDDR6 协议，但不想一上来就陷进几百页表格的人； 想把协议、论文和仿真输入打通的人。
如果只是想看一句“LPDDR6 比 LPDDR5X 快多少”，网上已经有很多文章。
但如果你真正要做仿真，就需要回答更具体的问题：
DBI 打开以后，物理相邻 DQ 的串扰 pattern 真的变好吗？ Training 后剩余的不确定 margin 怎么扣？ WCK2DQ 漂移多久会逼近重训阈值？ 2-rank 下 NT-ODT 是固定值，还是需要写方向动态切换？ VDD2C/VDD2D、WCK jitter、PDN droop 怎么放到同一个预算里？ 第 15 章 AC timing 和 Rx mask 怎么变成报告里的 left/right/up/down margin？
这套资料就是围绕这些问题整理的。
资料包包含的文件
当前资料包主要包含：
LPDDR6协议解析.pdfLPDDR6 JEDEC Standard_中英对照.pdfLPDDR6_Hynix_SS_paper.pdfLPDDR6_Hynix_SS_slide.pdf三星 LPDDR6 相关论文/slide 内容整理与解析 配套章节专题图和 SIPI 仿真 主线图
资料包后续如果继续更新，会优先补下面几类内容：
更多 LPDDR6 关键表格的仿真解释； LPDDR6 与 LPDDR5X 的 SI pattern 对比； DBI/Enhanced DBI 的脚本化 pattern 生成思路； WCK2DQ drift budget 模板； 2-rank NT-ODT 仿真 corner 表； LPDDR6 timing margin report 模板。 由于作者水平有限，有不对的地方欢迎留言和私信交流！！
