很多刚接触流体仿真的朋友都有这样的困惑：明明按照教程一步一步操作，网格也画了，边界条件也设置了，可点下“Calculate”后，不是残差曲线飞升，就是算到一半报错。更让人头疼的是，费了半天劲终于跑出一个结果，却和实验数据或者工程经验差着十万八千里。

其实，问题可能不在于你的软件操作不熟练，而在于一些容易被忽视的底层逻辑。从建模到求解，任何一个细节的疏忽，都可能让你的仿真变成一场“数字游戏”。今天我们不聊复杂的偏微分方程，只聊那些教程里不会明说、但能决定你仿真生死的关键细节。



1. 几何清理：别让你的网格“负重前行”



• 坑：从CAD软件直接导入一个复杂装配体，不管倒角、螺丝孔还是细长薄壁，直接就开始画网格。
• 后果：网格质量极差，扭曲度过高，轻则导致计算收敛缓慢，重则直接发散。这就像用一堆形状各异的石头去垒墙，墙不倒才怪。
• 正确做法：在划分网格前，必须对几何模型进行“降维打击”。利用SCDM或DM等工具，简化倒角、压缩不必要的特征、抽取流体域。对于薄壁结构，要用中面或壳单元处理，而不是用实体单元硬算。
• 为什么：流体仿真关注的是流体流动的空间，而不是固体本身。一个干净、简洁的流体域模型，是获得高质量网格和准确结果的前提。干净的几何是高质量网格的“地基”。



2. 边界层网格：壁面函数不是摆设



• 坑：为了省事，全局用统一的粗网格尺寸，边界层只画一两层意思一下，甚至不画。
• 后果：壁面附近的物理量（如速度梯度、壁面剪切力）无法被准确捕捉。你算出来的压降可能只有真实值的十分之一，这对于热设计和力学校核来说完全是灾难性的。
• 正确做法：在壁面附近必须加密网格，即绘制边界层网格。通常需要保证y+值（第一层网格质心到壁面的无量纲距离）在合适的范围内。对于大多数工程问题，使用标准壁面函数时，y+值最好在30-300之间；如果使用增强壁面处理，则需要y+≈1。
• 为什么：边界层是动量、热量和质量交换最剧烈的区域。壁面函数是连接壁面与湍流核心区的“桥梁”，桥没搭好，结果必然失真。边界层网格是连接物理场与数值解的“翻译官”，翻译错了全盘皆输。



3. 求解器设置：耦合算法和分离算法怎么选？



• 坑：求解器设置万年不变，稀里糊涂选默认，或者分不清什么时候用SIMPLE，什么时候用PISO，什么时候用Coupled。
• 后果：对于稳态问题，用分离算法（如SIMPLE）可能收敛得很慢；对于强瞬态或高度扭曲的网格，用分离算法可能直接导致发散。而耦合算法虽然内存占用大，但收敛速度快、鲁棒性好。
• 正确做法：SIMPLE算法适用于大多数稳态工程问题，简单可靠；SIMPLEC收敛更快，适合简单流动；PISO则主要用于瞬态问题或高度倾斜网格。Coupled算法（耦合算法）则更适用于高速可压流或强非线性问题，虽然算得慢，但更“抗造”。
• 为什么：算法本质上是求解压力-速度耦合方程的不同策略。选对了，求解器就是你的“跑车”，能快速稳定地抵达终点；选错了，就像开着跑车去越野，寸步难行。



4. 收敛判断：残差曲线下降了就万事大吉？



• 坑：只看残差曲线下降到1e-3或1e-4，就认为计算收敛了，直接收工写报告。
• 后果：得到一个“物理上不正确”的数值解。比如，虽然残差达标了，但进出口流量不平衡，或者监测点的压力还在缓慢漂移，这代表流动的守恒性并未真正建立。
• 正确做法：残差下降只是必要条件，而非充分条件。除了监控残差，必须创建关键物理量的监测点，如出口温度、某点的速度或升力系数。当这些物理量随时间（或迭代步数）的变化趋于水平直线时，才可认为流场基本稳定，计算收敛。
• 为什么：残差反映的是方程余量的数值大小，而监测点反映的是物理场的真实状态。仿真的终极目标是预测物理，而非单纯地解方程。不监测关键物理量的收敛，就像跑步只看心率不看终点线，很容易跑错方向。

这些细节，如果你没有系统的学习，可能需要两三年踩坑才能全部总结出来。问题是，行业和市场会等你两三年吗？

仿真能力的关键不是会不会点按钮，是知不知道那些教程里不会写的“为什么”。很多工程师干了好几年，其实一直是在“试错”，而不是在做“仿真”。

本文只是一部分软件操作时的避坑指南，至于如何系统化提升，让自己从软件“操作工”成为可以独当一面的工程师，可以关注一下系统化培训，扫码即可咨询。



与其在野路子上摸索，不如花3个月系统掌握正确方法



上面提到的这些“坑”，其实只是仿真工程师成长路上很小的一部分。几何简化、网格划分、求解器算法、收敛判断……每一个环节背后，都有一套严谨的工程逻辑和大量实战经验支撑。这些东西，光靠自己看书或者看零散的教程是很难系统掌握的。

这也是为什么仿真秀·仿真高研院推出《流体工程师双证研修班》的原因——我们希望把那些需要花三五年甚至更长时间才能积累起来的经验教训，浓缩成一套可复 制、可落地的学习路径。

这套课程会从以下三个维度帮你系统性地解决这些问题：

第一，它不会跳过理论讲软件。 很多培训上来就教你怎么点按钮，但不懂力学基础和有限元方法，你永远只能“照着做”，遇到新问题就抓瞎。

这套课程用专门模块帮你夯实理论基础，让你真正理解仿真背后的物理逻辑，而不是当一个“操作工”。

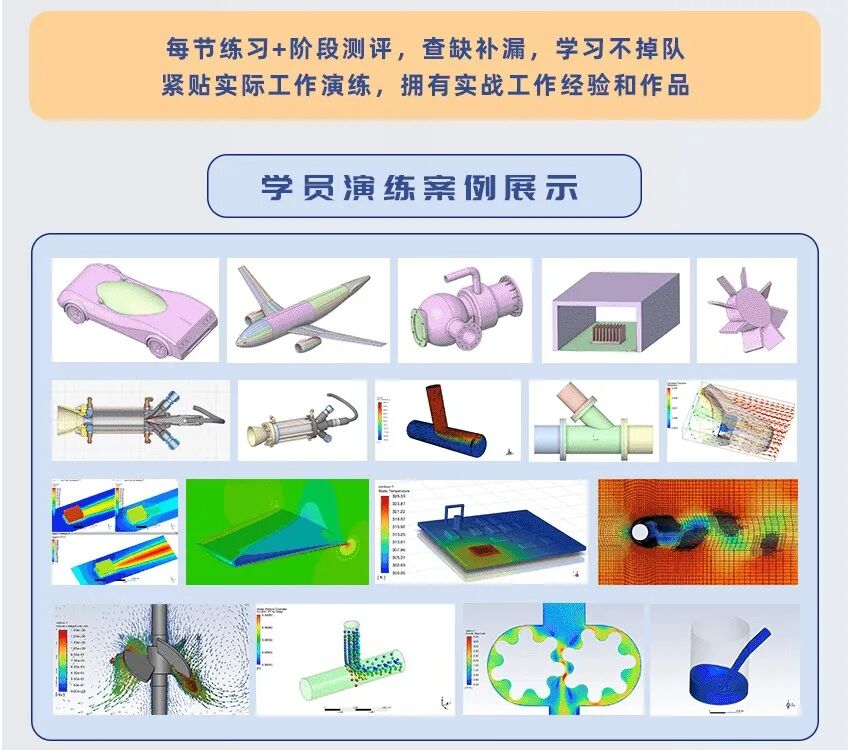

第二，它用50+真实工业案例让你在实战中练习。
