一个结构-声学耦合模型到底包含什么？——Abaqus 结构-声学耦合学习笔记（三）
继续学习 Abaqus Structural-Acoustic Analysis 相关内容。前面主要梳理了 Structure-borne noise 和 Air-borne noise 的区别，也逐渐理解了 NVH 问题并不只是“结构振动”或者“声音传播”其中之一，而是结构和空气介质共同作用后的结果。
这一部分开始进入更具体的有限元建模问题：如果想分析一个结构产生的噪声，一个完整的结构-声学耦合模型到底应该包含哪些部分？结构模型、空气模型和两者之间的耦合关系分别承担什么作用？以下仍然是个人学习记录，理解不一定完全准确，欢迎交流指正。
从消声器声辐射问题开始
消声器是一个很适合理解结构-声学耦合的对象。它内部有排气压力脉动，外部有空气声辐射，中间还有薄壁金属壳体的振动。也就是说，这个问题天然包含了“内部声场—结构振动—外部声场”这条链。
一个完整的完全耦合结构-声学模型，通常需要包括结构网格、声学网格、声学材料属性、声学载荷和边界条件、结构-声学耦合关系以及结果输出。这里的关键不只是“结构外面加一层空气”，而是要把结构区域、内部空气区域、外部空气区域，以及它们之间的相互作用一起考虑进去。

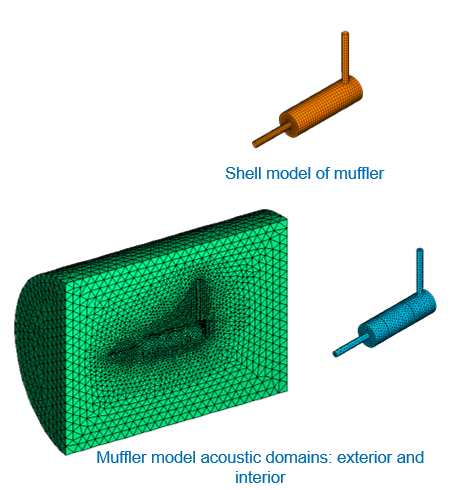

图1展示的是消声器结构-声学模型的整体组成。图中一部分是消声器壳体结构模型，另一部分是声学区域，并且声学区域又分为内部空气和外部空气。
这个图给我的直观感受是：结构-声学耦合模型其实是在同时描述三件事——内部压力波如何激发声腔响应，薄壁壳体如何发生振动，外部空气如何形成声辐射。对于消声器来说，如果只看结构模型，只能知道壳体或管道振动有多大；但如果要进一步判断它向外辐射了多少声音，就必须把空气声学区域也建出来。
结构部分：先把“会振动的壳体”建出来

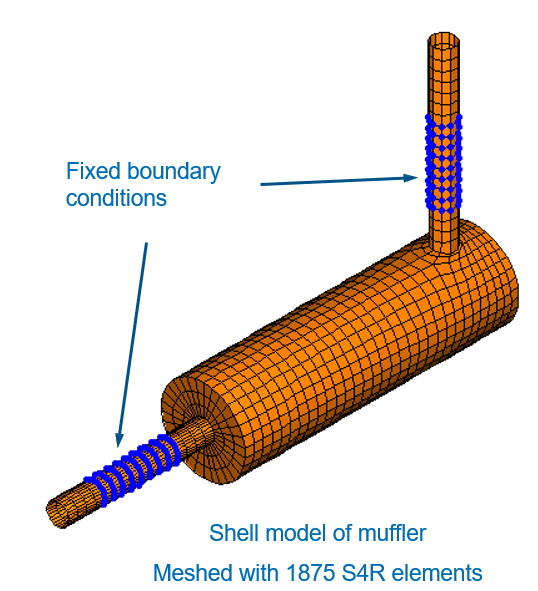

图2展示的是消声器的结构有限元模型。这个模型采用壳模型，而不是实体模型。这样处理比较符合消声器这类薄壁结构的特点：整体尺寸比较大，但壁厚很薄。模型中消声器长度为 750 mm，管道长度为 600 mm，壁厚为 1 mm；材料参数包括密度 、弹性模量 和泊松比 0.25。结构部分采用 1875 个 S4R 壳单元划分。
从图2中还可以看到，消声器通过两侧管道位置进行支撑，并在这些支撑位置设置固定边界条件。这个边界条件很重要，因为消声器并不是一个完全自由悬浮的结构。实际排气系统通常通过吊耳、支架或连接件安装在车身上，支撑条件会影响结构模态和振动响应，进而影响后续声辐射结果。
这里我觉得比较值得注意的是，结构网格的任务仍然是传统结构动力学中的那一套：描述壳体的刚度、质量、模态和振动响应。也就是说，结构区域首先回答的是“消声器结构怎么动”。至于这个振动最后会不会变成噪声、声压有多大，还需要后面的空气声学区域来回答。
声学部分：空气不是背景，而是求解对象

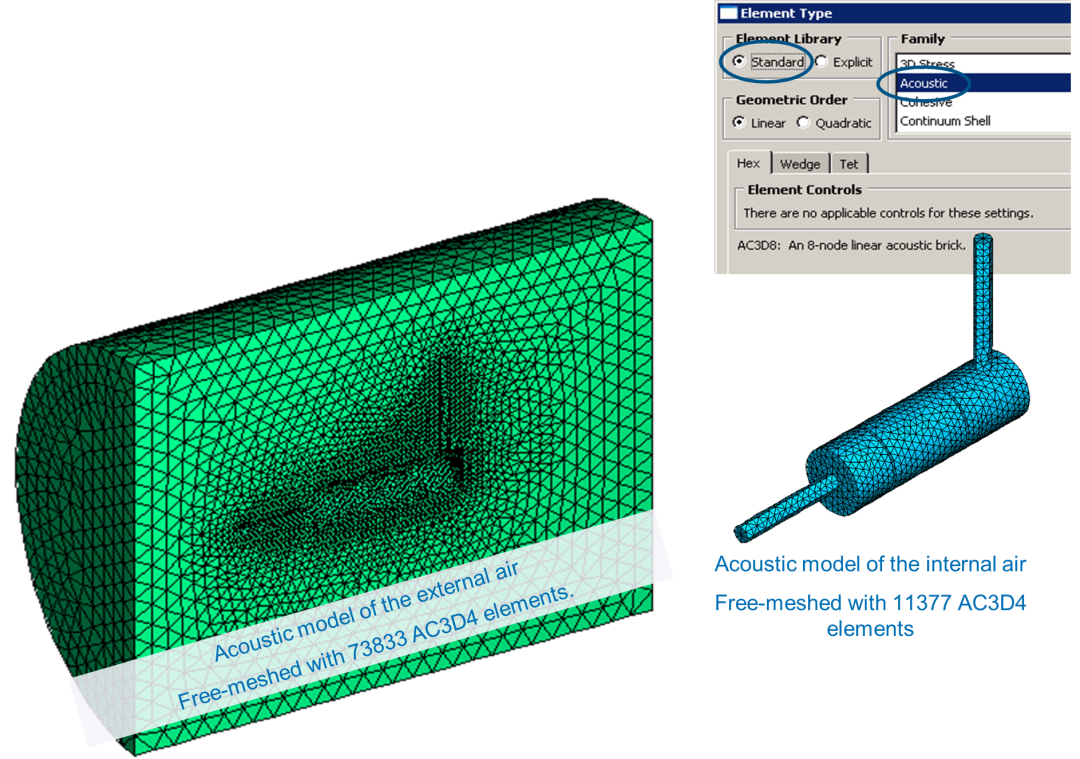

图3展示的是消声器内部和外部空气的声学网格。这里有一个容易被忽略的点：在声学有限元中，空气不是简单的背景介质，而是需要被离散和求解的区域。不过这里的空气模型不是 CFD，不是为了求解流速、湍流或者流场细节，而是为了描述小扰动条件下的声压传播。
从图3可以看到，内部空气区域位于消声器壳体和管道内部，主要对应排气通道和腔体；外部空气区域则包围在消声器外侧，用于描述结构振动向周围空气辐射后的声场。也就是说，内部空气更关注压力脉动和腔体声学响应，外部空气更关注声辐射和声传播。两者虽然都是空气，但在模型中的作用并不完全一样。
Abaqus 声学单元只有一个自由度，即节点声压，也就是 DOF 8。这和结构单元很不一样。结构单元的节点自由度通常是位移或转角，而声学单元关心的是声压。换句话说，结构网格描述 ，声学网格描述 。
在这个消声器案例中，外部空气采用 AC3D4 声学单元，共 73833 个单元；内部空气同样采用 AC3D4 声学单元，共 11377 个单元。这个数量差异也说明，声学区域往往会带来较大的计算规模，尤其是外部声场需要占据较大空间时，声学网格数量可能远大于结构网格数量。

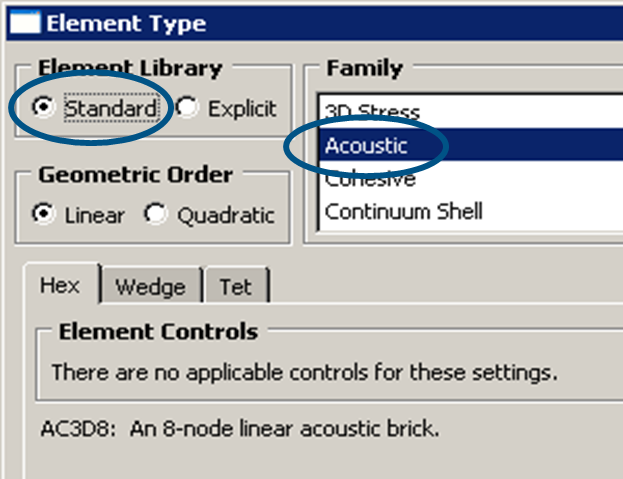

附图展示的是 Abaqus/CAE 中声学单元类型选择界面。界面中 Element Library 选择的是 Standard，Family 选择的是 Acoustic，Geometric Order 选择的是 Linear。下方显示的 AC3D8 是一种 8 节点线性声学六面体单元。这个界面可以帮助理解声学单元和普通结构单元的区别：当单元族选择为 Acoustic 以后，模型求解的核心变量就不再是结构位移，而是节点声压。也就是说，空气区域虽然也用有限元网格表示，但它服务的是声学压力场，而不是结构应力场。
一阶还是二阶声学单元：精度和成本之间的选择
图4继续展示了内部空气声学网格，并说明本例采用线性一阶 AC3D4 声学单元。这里“一阶”和“二阶”指的是单元插值阶次。一阶单元采用线性插值，自由度少，计算效率高；二阶单元能够更准确地描述声压场变化，但计算成本也更高。
对于相同自由度数量，二阶声学单元通常比一阶声学单元更准确，但也更昂贵。因此，在工程分析中，不一定一开始就选择更高阶的声学单元，而是要看分析目标、频率范围和计算成本。如果主要目的是获得一个工程上可接受的声辐射趋势，一阶声学单元可能已经足够；如果需要更精细地描述声压场变化，尤其是频率较高或者声场梯度较明显时，二阶单元可能更合适。
还有一句话也很重要：一阶和二阶声学单元都可以和结构网格配合使用。我的理解是，这里强调的是结构-声学耦合的兼容性。结构网格和声学网格并不需要完全一样，甚至单元类型也完全不同。比如这个例子中，结构用的是 S4R 壳单元，空气用的是 AC3D4 声学单元。两者真正需要通过界面耦合关系联系起来，而不是靠节点一一对应。
一点学习体会
通过这几页内容，我感觉结构-声学耦合建模的第一步，不是急着设置复杂的耦合关系，而是先把物理区域分清楚。
对于消声器声辐射问题，至少要想清楚三件事：金属壳体是结构区域，负责振动；内部空气是声学区域，负责压力脉动和腔体声学响应；外部空气也是声学区域，负责外部声辐射和声传播。结构网格和声学网格服务于不同的物理变量，所以它们不需要长得一样，也不需要使用同一种单元。
这部分学习对我最大的提醒是：NVH 仿真中的“空气”不是可有可无的环境背景，而是影响声压结果的求解对象。结构决定振动，空气决定传播，结构和空气之间的耦合关系决定最终的噪声表现。消声器这个例子虽然不复杂，但它把结构-声学耦合模型的基本框架展示得很清楚。
以上内容是个人学习 Abaqus 结构-声学耦合分析过程中的整理，属于学习记录性质。部分理解可能还比较粗浅，欢迎相关领域老师和同行交流指正。
