自动化平台更新深挖路堑立面图与高路堤立面图绘制程序

博强路基路面

1月前浏览268

关注

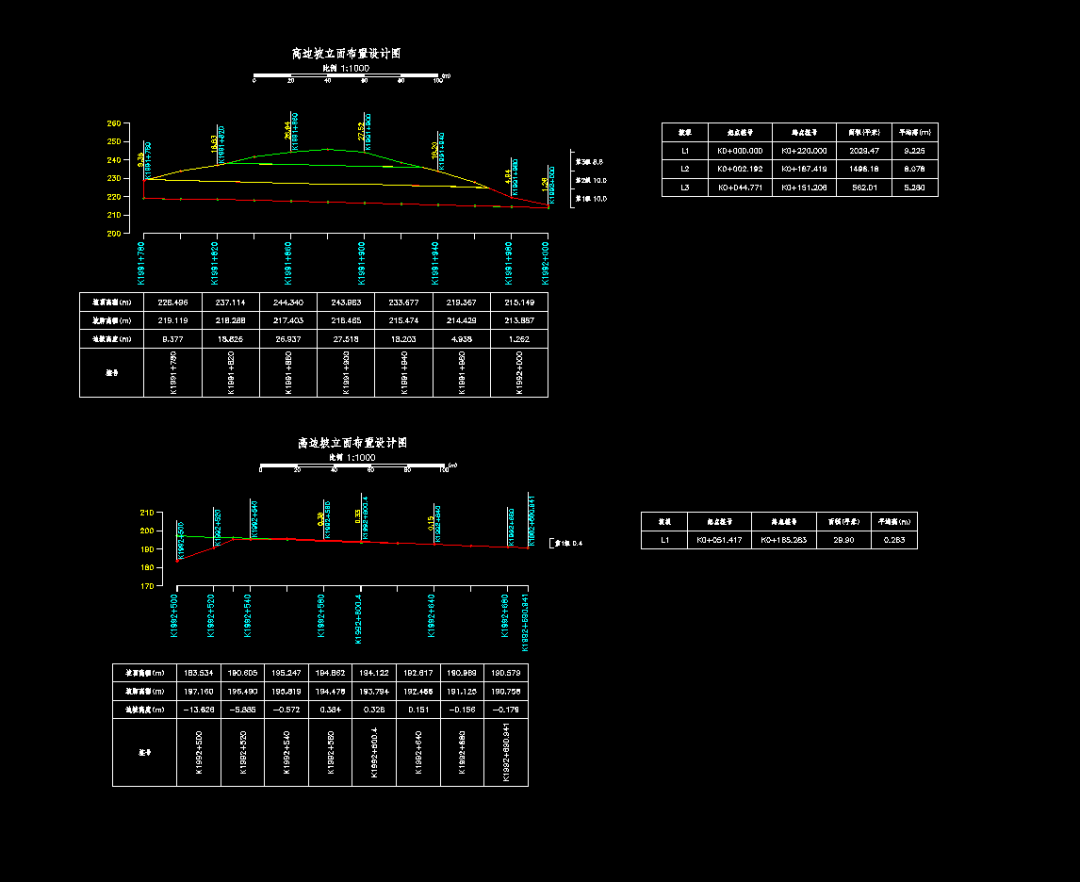

    之前自动化平台的深挖路堑立面图绘制程序，大家普遍反映使用很便捷，而且图面美观又迅捷，50个高边坡花2小时就画好了，今天我闲下来了，因此将之前脑海的优化思路实现了，现在画50个高边坡立面图需要半小时！那就是引入了新的群发功能！你可以鼠标点击后增加多个段落的起终点并写明左侧右侧，其会自动读取相关边坡侧信息来绘制，并且一键切换预览，下载后都在一个cad中，按照从上到下的顺序排排列，不需要你额外做任何事情，而且我对界面进行了进一步的美化，形成了博强skill哈哈！

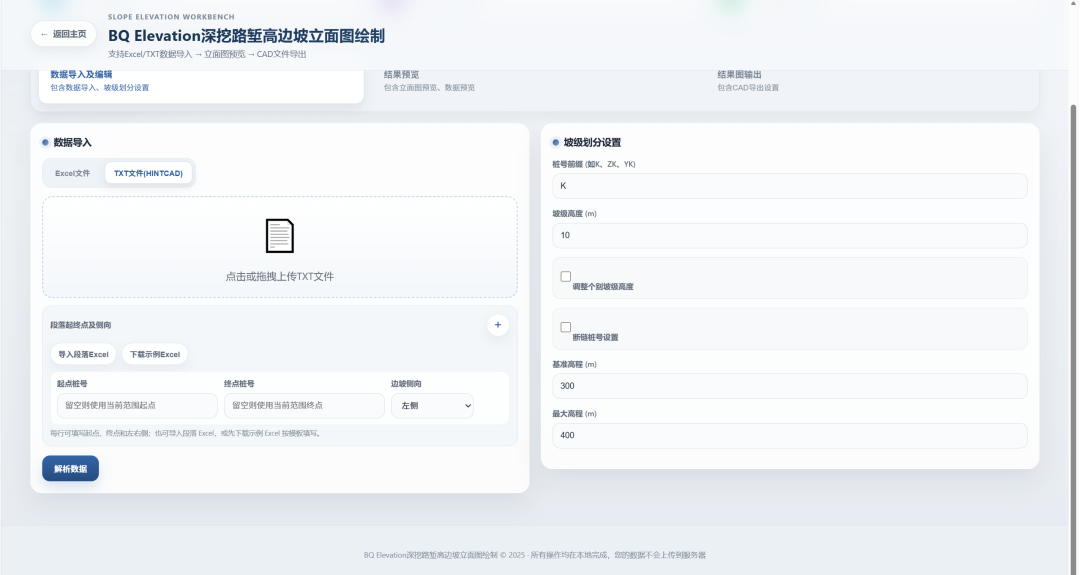

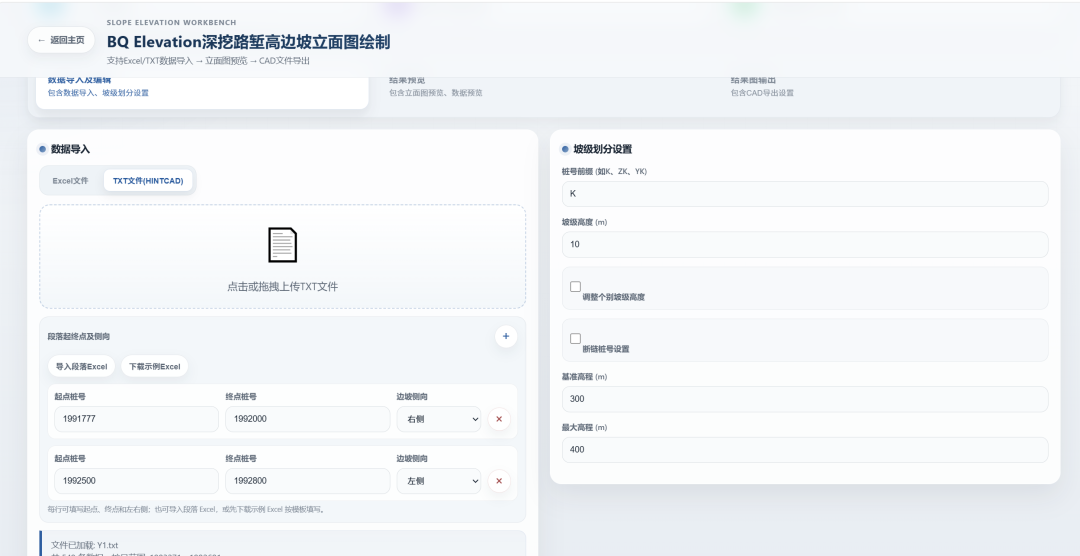

       为了方便用户使用，直接点击下载示例excel，然后在此基础上修改自己的项目高边坡段落！

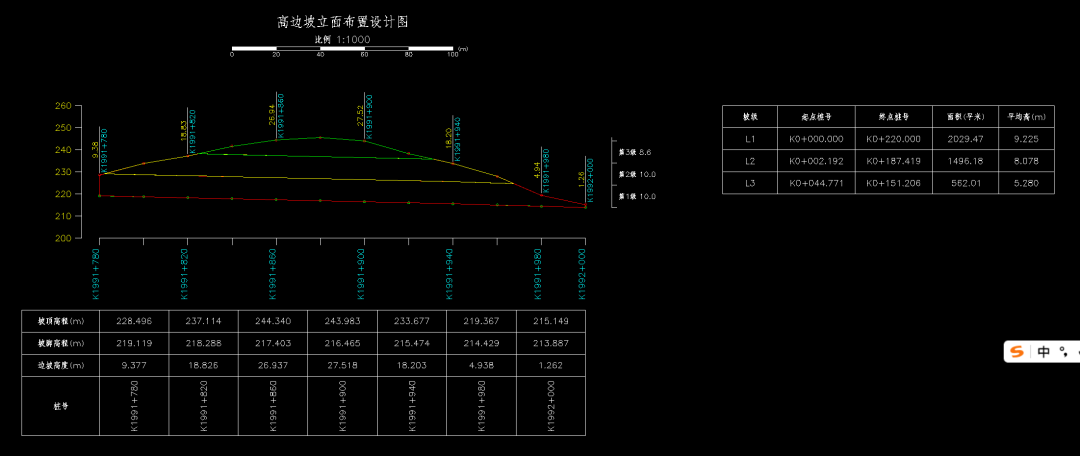

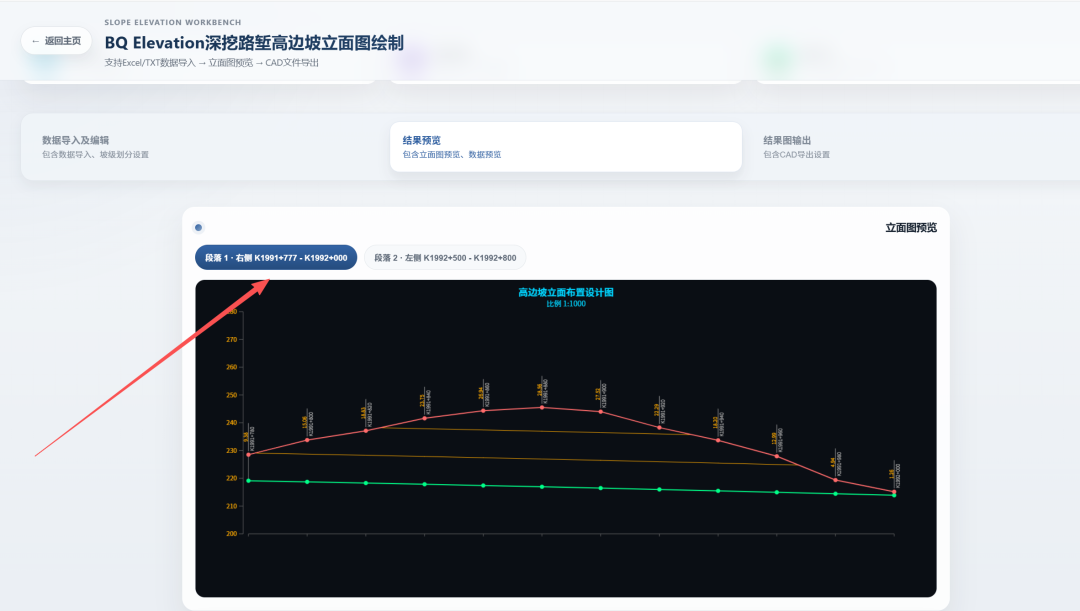

      然后再导入程序中，然后点击解析数据，自动到结果预览界面，点击切换可以查看各个高边坡立面图情况。

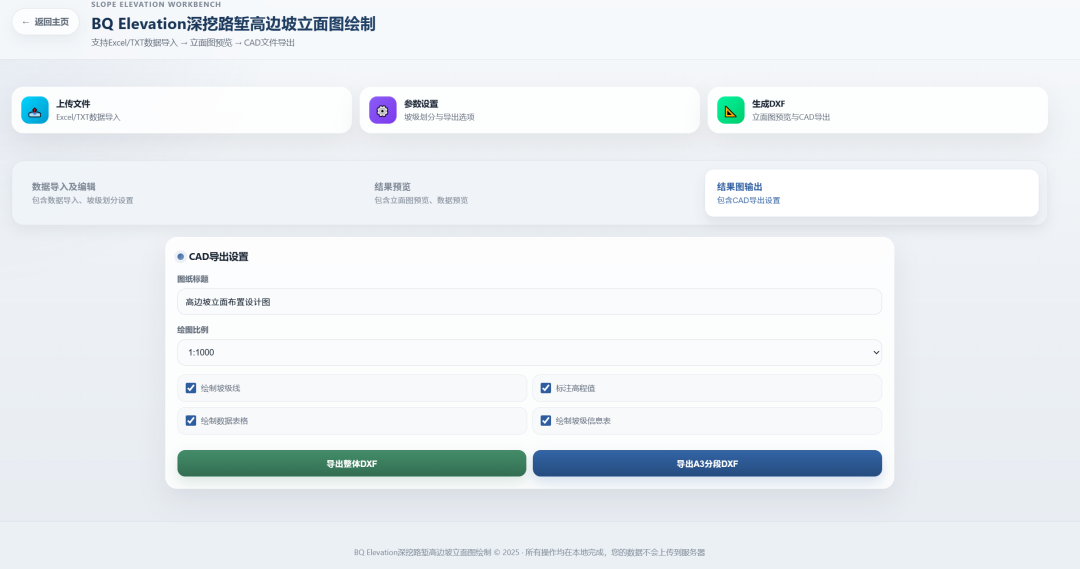

   设置出图参数后，一键点击cad下载。

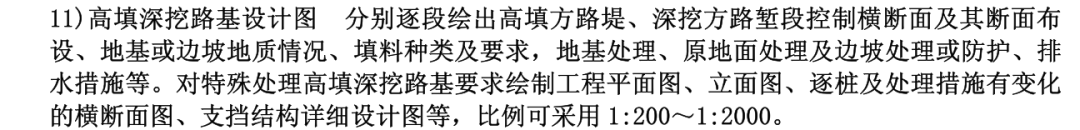

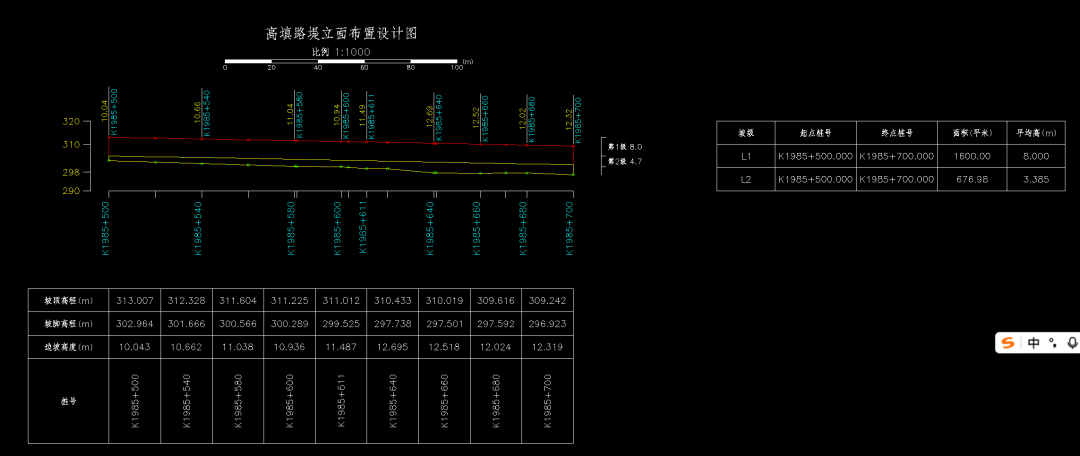

     然后我们其实原来项目高路堤一般不出立面图，因为肯定要出左右侧，有些项目直接拿纵断面来修改这是不对的，为了符合编办要求，我们编写了高路堤立面图绘制程序。

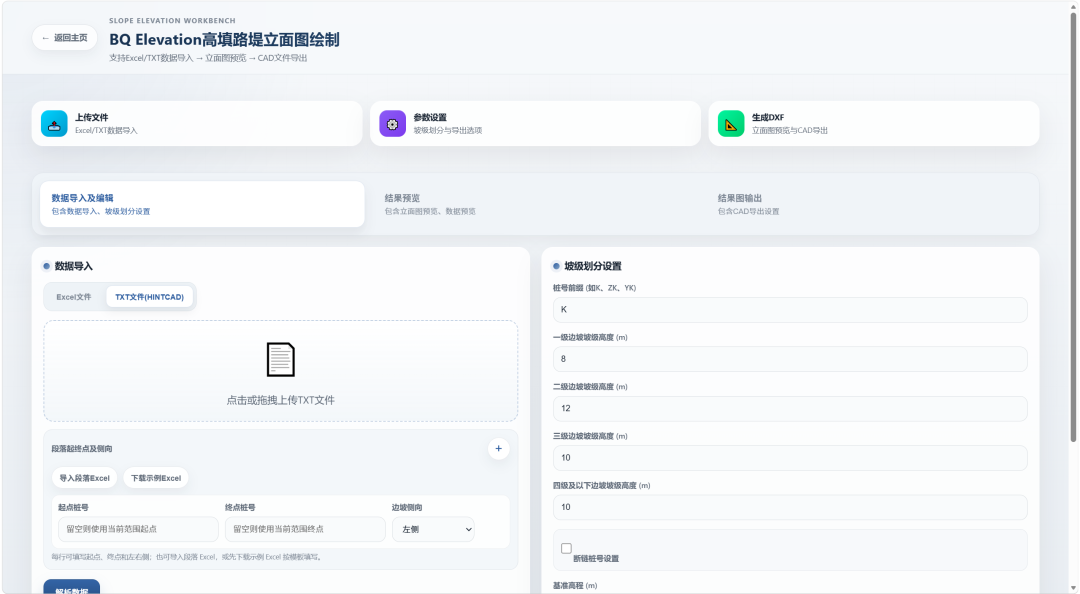

     由于高路堤主要是坡级划分有各个项目的特点，比如8+12或者8+8+8等等，所以坡级划分设置详细了一些。其他操作与深挖路堑立面图程序一模一样。

    接下来我将进一步进行开发，自动化平台与智能化平台共行，感谢大家的支持，高校师生完全免费，联系我qq381637091，标明学校+名字即可，设计院也可以加我，中交集团旗下设计院也完全免费，我希望这不是我个人的产品，而是代表一公院打造的路基路面综合设计平台！

来源：博强路基路面设计
