BGA pinmap 真的只是封装分配问题吗?很多高速链路瓶颈,其实从这里就已经开始了
精品
作者优秀
平台推荐
详细信息
文章亮点
作者优秀
优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐
内容稀缺
仿真圈
1月前
浏览877
关注
点击文尾阅读原文报名
作者 | 仿真老班长 仿真秀优秀讲师
首发 | 仿真秀App
导语:
很多工程师在做高速链路仿真时,第一反应通常是先看走线、看过孔、看损耗,再看均衡。但真正做过高密度 BGA breakout 的人都知道,很多问题在走线还没展开之前,其实就已经由 pinmap 决定了。
一个 pinmap 排布,看起来只是 TX/RX/GND 的位置分配,背后影响的却是:
差分对在 BGA pin field 内的可逃线性
参考地是否足够连续
邻近耦合是否容易恶化
breakout 后的回流路径是否稳定
发射端口、焊球、过孔、参考层挖空是否容易形成合理组合
这也是为什么
ViaPro
不把 pinmap 当成一个静态输入,
而是把它做成可以读取、映射、参数化、联动建模和仿真对比的一部分。
对于研究学习来说,这能帮助你真正理解 pinmap 优化的物理意义;对于工程应用来说,这能显著提升 BGA 场景下的建模效率和方案比较效率。
01
为什么 BGA pinmap 已经成为高速链路设计的前置问题?
在中低速设计里,很多团队把 pinmap 视为封装、布线和 SI 之间的中间信息。
但到了 56G/112G 甚至更高的高速链路设计阶段,pinmap 已经不是“后面再优化”的问题,而是一个前置约束。
原因很简单:
BGA pin field 空间越来越紧,信号与地之间的分配窗口更小。
差分对想保持对称 breakout,往往受限于周边 GND 焊球和相邻差分资源。
回流路径不是抽象存在的,它要靠周围地焊球、地过孔和参考层共同闭合。
某些 pinmap 看似布线方便,但实际会把串扰、阻抗不连续和模式转换风险提前埋进去。
也就是说,在高速链路里,pinmap 不再只是“能不能连出去”,而是“能不能以一个可控、可仿真、可优化的方式连出去”。
02
为什么很多团队对 pinmap 优化没有形成系统方法?
1. 很多人知道 pinmap 重要,但很难把它参数化
传统流程里,pinmap 优化经常停留在经验层面:
看起来左右对称就觉得不错
有足够多 GND 包围就觉得安全
breakout 走得顺就觉得问题不大
这种经验当然有用,但到了复杂项目里,经验往往不够,因为你真正需要回答的问题是:
这一组 TX/RX/GND 关系为什么更优?
如果把某几个 GND 换成信号,串扰和回流会怎么变化?
同一类 pinmap 在不同 breakout 方向下,端口和参考层处理方式会不会完全不同?
能不能在相同结构下快速做几种 pinmap 的仿真对比?
2. 手工建模成本太高,导致“知道该比,但懒得比”
这几乎是所有工程团队都遇到过的问题。
想认真比较 pinmap,通常意味着要重复做很多事:
重新整理 pad 排列
重新定义差分对位置
重新布地焊球和地过孔
重新处理参考层挖空
重新建发射端口或同轴端口
重新做 breakout 走线
结果就是,很多团队最后不是不想优化,而是因为每改一次 pinmap 都要重做太多工作,于是只验证一两个候选方案就结束了。
3. 只看二维分配图,很难看清 真实三维问题
pinmap 的危险之处在于,它表面上只是一个二维阵列问题,但真正影响 SI 的,却往往是三维联动结果:
焊球与焊盘的连接关系
pad 到 via 的过渡方式
地焊球是否形成有效回流围栏
参考层挖空是否破坏局部返回路径
端口定义是否贴近真实激励方式
如果工具不能把这些联动关系一起带起来,pinmap 优化就很容易停留在“看图判断”的阶段。
03
ViaPro 为什么适合做 BGA pinmap 优化?
从源码实现看,ViaPro 在 Model_Type=3 下,对 BGA pinmap 已经形成了一套相当完整的参数化流程。
它不是只读取一个图,而是围绕 BGAPADPattern 表、pad 起始单元、pitch、地焊球、信号焊盘、launch layer、参考层和端口配置,推导出整个 BGA 相关结构。
这意味着它解决的不是“把 pinmap 画出来”,而是把 pinmap -> pad -> via -> ground -> port -> launch 这条链路串起来。
从能力上看,它至少有几个很突出的点。
1. pinmap 不是手工硬编码,而是从 BGAPADPattern 读出来的
源码中的 buildbgapadentries() 会直接读取工作簿里的 BGAPAD_Pattern sheet,并基于:
BGAPadInit
BGAPadPitch_X
BGAPadPitch_Y
解析出每一个 pad 的逻辑位置和坐标。
这件事很关键,因为它意味着:
你不需要每次手工录坐标
可以快速替换不同 pinmap 模式
同一个结构可以对多种 pad 分配方式做比较
pinmap 优化终于可以变成“参数输入”,而不是“手工重画”
对于课程教学和研究学习来说,这一步尤其重要。
因为只有当 pinmap 被参数化之后,你才能真正开始做系统对比,而不是只停留在凭经验选方案。

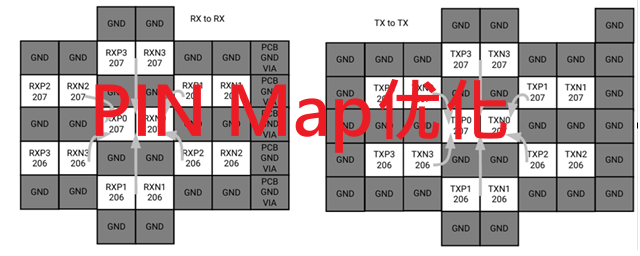

图1
图1|不同 BGA pinmap 组织方式,会直接改变信号与地的空间关系
2. 它会自动区分信号 pad 和 GND pad
源码里对于 BGAPADPattern 的处理,并不是一视同仁地读取所有单元。
包含 gnd 的 pad 会被识别为 ground 类型,其余则按信号 pad 处理。
这意味着工具天然支持:
识别地焊球位置
为后续地过孔生成提供基础
让 pinmap 优化不只围绕信号,还围绕回流路径展开
这点很有价值,因为在高速 BGA 设计中,GND 的作用从来不只是“补空位”,而是:
影响回流连续性
影响邻近信号耦合边界
影响端口和参考环境的稳定性
换句话说,pinmap 优化的本质并不是“信号怎么摆得好看”,而是“信号和地怎么共同组成可控的局部电磁环境”。
3. 差分对和 pad 映射是自动建立的
ViaPro 会把差分对名字和 pinmap 里的P /N pad 自动对应起来。
如果某组差分在模式表里找不到完整的 P/N 焊盘,程序还会给出告警并跳过该组。
这有两个好处:
避免人工映射时把 P/N 搞反或漏连
让不同 pinmap 方案的比较更稳定、更可复现
在工程上,这种机制意味着:
你可以更放心地批量比较不同 pinmap
你可以把注意力放在结构差异,而不是担心输入错误
4. 地焊球不是摆设,工具会继续把它推到地过孔层面
源码中的 buildbgagroundviaentries() 会根据 bgagroundpads 继续生成每个地过孔的坐标变量。
这件事非常重要,因为很多 pinmap 问题,最终都不是“pad 分配”本身,而是:
地焊球有没有形成足够有效的地围栏
地 pad 到地 via 的转换是否合理
回流电流能否就近闭合
也就是说,ViaPro 在 pinmap 优化里关注的不只是 pad,而是 GND pad -> GND via 这条真正影响回流的路径。
5. 端口和 launch layer 是联动定义的,不是事后补的
在 Model_Type=3 下,程序会解析 BGA launch layer,并要求它与顶层信号层逻辑一致;同时还支持 coax wave port 参数。
这说明工具把 BGA pinmap 看成一个真实激励入口,而不是一个只做几何展示的示意结构。
它的价值在于:
不同 pinmap 下,端口定义可以保持一致
激励环境不会因为手工操作差异而失真
更容易比较不同 pinmap 对通道表现的真实影响
6. pad void reference layer 也是可配置的
很多工程师会把 BGA pad 下方参考层挖空看成局部修饰,但实际上,这往往直接影响:
局部附加电容
参考返回路径
launch 区域阻抗连续性
ViaPro 支持 BGAPadVoidReferenceLayer,如果没有显式指定,还会尝试从最近参考层自动解析。
这让 pinmap 优化不再只是“pad 怎么排”,而是进一步进入:
pad 下方参考怎么处理
哪一层更适合做参考
void 半径和高度怎么随方案变化
这正是高速 BGA 场景里最容易被忽略、但又最关键的地方之一。

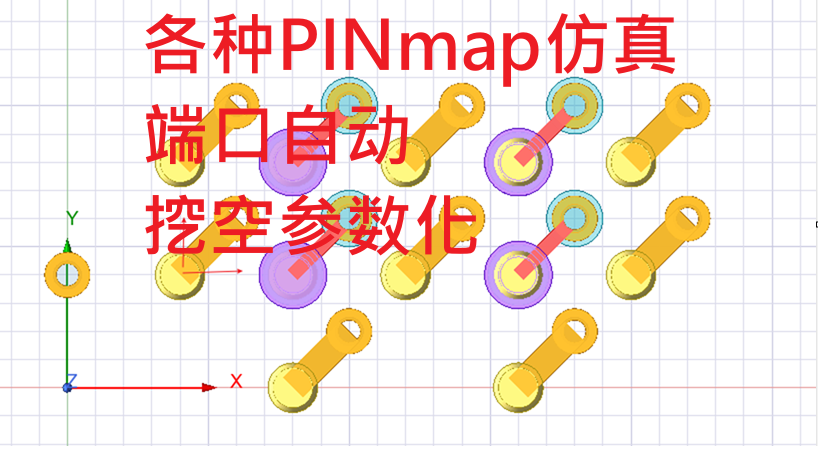

图2
图2|不同 pinmap 下,端口启动方式、地围栏和局部挖空都可以联动参数化
04
为什么说 pinmap 优化,本质上是在优化串扰和回流?
很多人讨论 pinmap 时,会把它理解成“布线资源分配”。
但从 SI 的角度看,pinmap 优化更接近下面这几个目标:
让差分对更容易形成对称 breakout
让关键 aggressor 和 victim 保持更合理的距离
让地资源分布更有利于局部回流闭合
让 pad、via、void 和端口之间的关系更稳定
这也解释了为什么同样一块板、同样一组过孔参数,不同 pinmap 结果会差很多。
因为你改变的不只是名字排列,而是改变了局部电磁边界条件。
05
ViaPro 在 BGA pinmap 优化上的价值,不只是“快”,而是“能系统比较”
如果只是为了画一个 BGA,很多工具都能做到。
但 ViaPro 更有价值的地方在于,它让下面这些事情变得可行:
比较不同 pinmap 对串扰的影响
比较不同 GND 包围方式对回流的影响
比较不同 breakout 方向和 launch 方式的差异
比较不同 pad void 处理方式对局部不连续的影响
这对于学习和研究尤其重要,因为 pinmap 很难靠单次仿真讲清楚。
你必须在多个方案之间建立对照,才能真正看出问题出在哪里。
06
它特别适合哪些场景?
从应用上看,这类能力特别适合下面几种需求:
BGA 区域的高速差分对布局研究
SerDes/PCIe/高速接口 的 breakout 方案比较
地焊球与地过孔围栏配置研究
pinmap 对串扰和阻抗的联合影响分析
教学中讲解 “为什么 pinmap 会影响 SI” 的专题案例
对于课程来说,这也是一个很好的卖点,因为很多学员只知道 pinmap 会影响布线,却没有机会系统地看到:
不同 pinmap 为什么会让仿真结果变化
不同 GND 分布为什么会影响回流
不同启动端口和参考层处理为什么会改变结论
07
写在最后:BGA pinmap 优化,真正优化的是系统边界条件
在高速链路设计里,pinmap 从来都不只是“管脚怎么排”的问题。
它决定的是:
信号和地在 BGA pin field 中的空间边界
breakout 是否容易保持对称
回流是否能就近闭合
串扰风险是否会在源头被放大
后续的 via、void、端口和参考层是否容易形成合理组合
从这个角度看,
ViaPro
在 BGA pinmap 优化上的优势非常明确:
它把 pinmap 读取做成参数化流程
它能自动识别信号 pad 和地 pad
它能把地 pad 进一步扩展到地过孔配置
它把 launch layer、coax 端口、pad void 参考层一起纳入建模
它让不同 pinmap 方案真正具备可比较性
对于研究学习来说,这足够支撑大多数 BGA pinmap 与串扰、回流、launch 联动问题的分析;对于工程应用来说,它也覆盖了实际项目里最有价值的一类前处理与结构优化需求。
如果说过孔参数优化解决的是“单个互连结构怎么更好”,那么 BGA pinmap 优化解决的就是更前面的一个问题:
在一切走线开始之前,能不能先把高速链路最关键的局部边界条件安排对。
如果你还在为为如何优化串扰、和BGA区域的阻抗优化发愁,那一定要试下这个工具,只需要把你要仿真的pattern输入进去,上个厕所的时间就能把模型给你跑完,而且能自动差分串扰、TDR等结果,将极大提高你的设计效率。
08
如何获得ViaPro工具?
从定位上看,ViaPro并不是要和所有顶级商业平台做“全功能替代”对比,而是要解决一个更现实的问题:
在高速无源链路仿真里,如何用更合理的成本和更高的效率,把大部分关键场景覆盖起来。
因此,这套工具特别适合:
想学习 SIPI 无源建模方法的学生和初中级工程师。
想针对过孔、BGA、AC 电容和串扰做专题研究的工程师。
已经有仿真平台,但缺少高效前处理工具的团队。
预算有限,但希望尽快建立可复用仿真流程的公司或个人。
那我如何获得呢?
请识别下方二维码购买,
推荐复 制链接在浏览器打开。
限时特价
(
限10名
)
秒杀:
999元
(
售价:
1099元
)
可回放/开发票/奖学金
/加餐
提供
vip群答疑
和模型下载
HFSS高速无源链路过孔_电容_BGA_Pinmap自动化仿真软件及教程_HFSS_电路_信号完整性_电子_消费电子_通信-仿真秀视频课程
https://www.fangzhenxiu.com/course/15179518/
推荐复 制链接在浏览器打开
本课程核心价值在这套工具
,小伙伴可以在仿真秀官网购课后,申请进VIP群,核销后领取这套程序,并且提供答疑服务。
09
真正有价值的,不只是“会仿真”,而是“能把仿真用起来”
今天的高速链路设计已经进入一个新的阶段。难点不再只是有没有仿真软件,而是有没有一套能服务于学习、研究、验证、优化和经验沉淀的建模方法。
老工具的问题是场景和兼容性逐渐吃紧,通用商业平台的问题是成本和效率未必匹配,内部工具的问题是难以外溢和复用。站在这个角度看,ViaPro这类工具的意义非常明确:
它让高速无源建模更容易上手。
它让过孔、BGA、AC 电容和串扰场景更容易复现。
它让参数优化和方案对比更高效。
它让工程经验更容易沉淀成方法,而不只是停留在个人操作层面。
对于研究学习来说,它已经足够支撑大多数串扰与结构优化分析;对于工程应用来说,它也覆盖了BGA 仿真、多种电容模型支持、pinmap 优化 等最常见、最有价值的需求。
如果你正在做高速链路设计,真正值得投入的,也许不是再增加一次手工重复建模,而是尽快建立一套可复 制、可扩展、可优化的无源建模流程。
