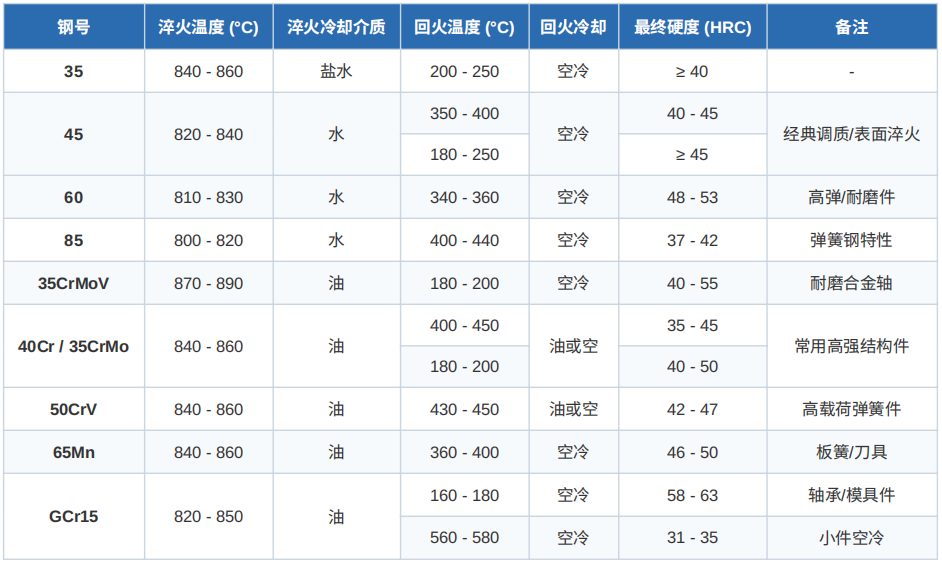

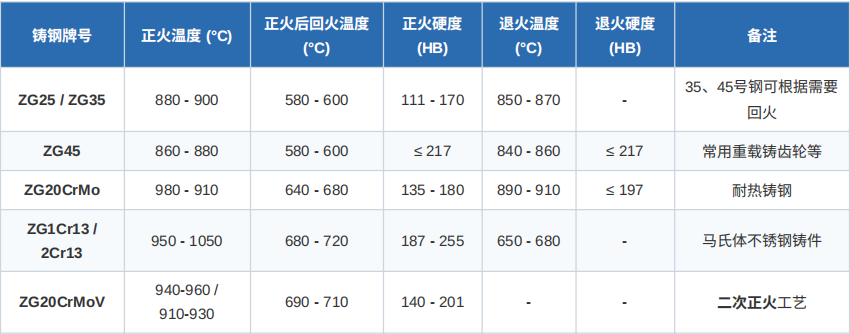

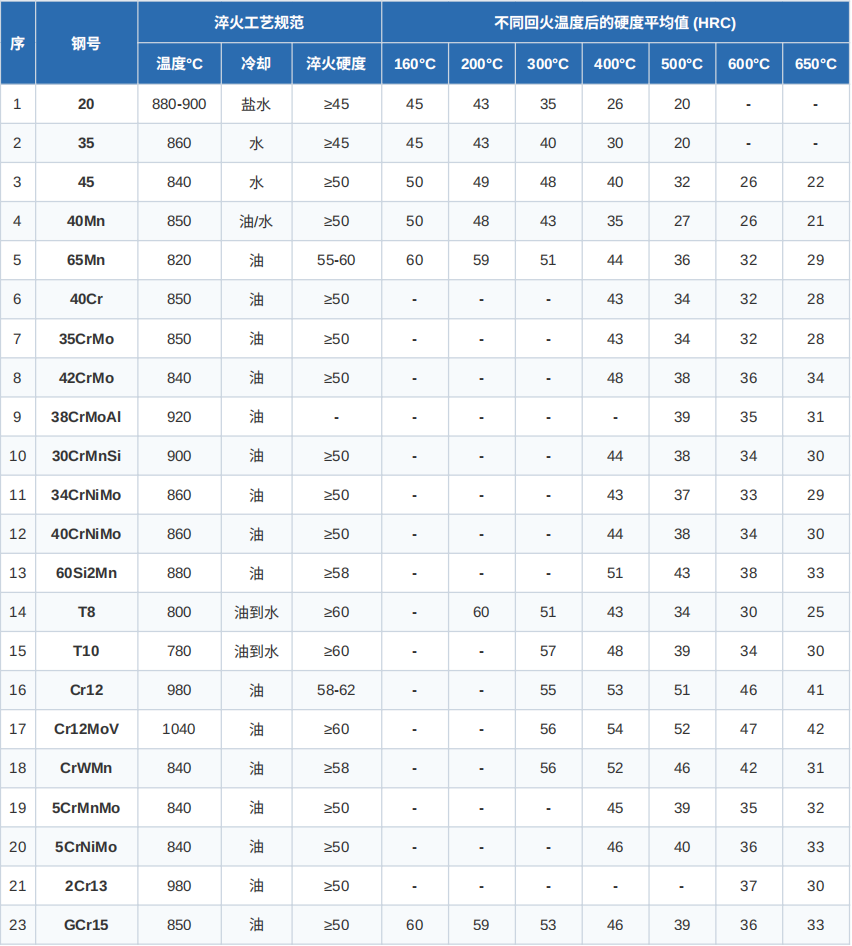

干货收藏！常用钢材热处理工艺与硬度对照表

在材料学中，成分如同金属的“基因”，而热处理赋予了金属的灵魂。通过加热、保温和冷却，能在不改变形状的前提下，得到我们所需的不同性能的钢铁。今天，小编为你深度梳理了金属热处理的41个核心名词，建议收藏备查。一、 核心基础：读懂“临界点”热处理的一切操作都围绕着温度转变点展开。Ac3： 加热时，自由铁素体全部转变为奥氏体的终了温度（通常在 727 ~ 912 ℃）。Ac1： 加热时，开始形成奥氏体的温度。Accm： 过共析钢完全奥氏体化的临界温度线。Ms： 马氏体转变开始的温度。过冷奥氏体： 在临界转变温度以下存在、处于不稳定状态、即将发生转变的奥氏体。二、 “四把火”：四大基本工艺1. 退火 (Annealing) —— 软化与消除应力将钢加热至临界点上下，保温后随炉缓冷。完全退火： 细化晶粒、降低硬度，改善切削加工。等温退火： 缩短时间，获得均匀组织。球化退火： 针对过共析钢，为淬火做准备。去应力退火： 消除加工残余内应力，防止变形。再结晶退火： 针对冷变形金属，使晶粒重新等轴化。2. 正火 (Normalizing) —— 细化组织加热至 Ac3 或 Accm 以上 30~50℃，取出在空气中冷却。比退火冷却速度快，强度硬度略高。3. 淬火 (Quenching) —— 追求高硬度加热保温后快速冷却（水或油冷），目的是获得马氏体。单液/双液淬火： 根据冷却介质数量区分。分级淬火： 在 Ms 附近停留，减小温差应力。等温淬火： 获得贝氏体组织，强韧性配合极佳。4. 回火 (Tempering) —— 稳定组织淬火后的钢必须回火。加热至 A1 以下温度，消除硬脆性，调整力学性能。三、 显微组织：微观特征组织名称形成条件组织特征马氏体快速冷却碳在 α-Fe 中的过饱和固溶体，硬度极高。板条马氏体低、中碳钢形成韧性较好，呈成群板条状。片状马氏体高碳钢形成硬而脆，显微镜下呈针状或竹叶状。贝氏体中温等温转变切变与扩散混合产物，综合性能好。回火索氏体500~650℃ 回火粗粒状渗碳体+多边形铁素体，性能最平衡。回火屈氏体350~500℃ 回火细粒状渗碳体+针状铁素体，弹性好。奥氏体稳定化： 冷却中断会导致残余奥氏体量增加，这在精密零件制造中需要格外注意。四、 表面强化：为了实现“外硬内韧”的性能：渗碳： 提高表面碳含量（0.8% ~ 1.05%），淬火后极度耐磨。氮化： 渗入氮原子，获得极高的硬度、疲劳强度和抗蚀性。热喷涂： 利用设备将熔化材料喷射至表面形成薄层。PVD/CVD： 物理或化学气相沉积，生成硬质薄膜。离子注入： 高能离子流打入表面，改变近表面合金成分。化学镀： 通过电化学反应获取镀层。五、 性能与陷阱：材料员的职业操守1. 淬透性 vs 淬硬性（易混淆点！）淬透性： 钢在淬火时获得马氏体的深度能力。常用临界淬火直径 D0 表示。淬硬性： 钢在淬火后能达到的最高硬度能力，主要取决于含碳量。2. 回火脆性（避坑指南）低温回火脆性（第一类）： 发生在 250~400℃，几乎所有淬火钢都有，应尽量避开。高温回火脆性（第二类）： 发生在 450~650℃，常见于合金钢，可通过快冷消除。3. 晶粒度实际晶粒度： 零件在实际加热条件下得到的奥氏体晶粒大小。晶粒越细，强度和韧性往往越好。结语：热处理不仅是技术的积累，更是对温度与时间艺术的把控。掌握了这些名词，你就握住了通往材料科学大门的钥匙。信息来源：网络声明：本文所用图片、文字部分源于网络，目的为非商业性知识分享，版权仍属于原作者，如信息有误或涉及版权问题，请第一时间通知，我们将立即处理！来源：材子笔记
