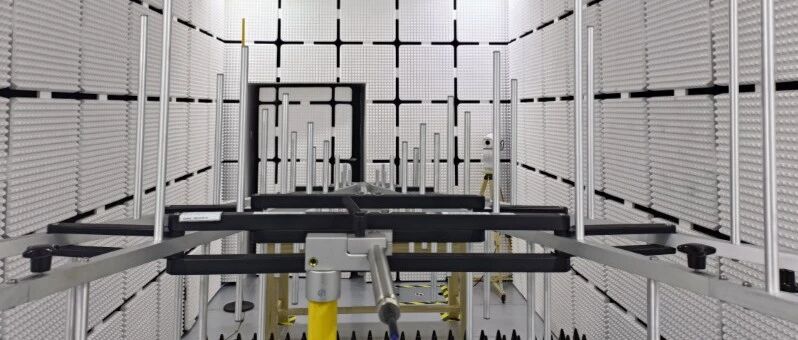

EMC入门：硬件工程师必须掌握的接地与屏蔽技巧
说实话，EMC问题解决起来很头疼，因为它不像功能bug那样能定位到具体某个器件。干扰要么是辐射出去的，要么是耦合进来的，路径不好找。但有一点是确定的：接地和屏蔽没做好，EMC问题迟早会来。
这篇文章不讲那么多理论，咱们就聊点实际的：怎么接地、怎么做屏蔽，哪些地方容易踩坑。搞懂这些，不敢说能解决所有EMC问题，但至少能让你的板子少走弯路。
一、接地：搞清楚这三种类型就够了
接地这个话题，书上讲得很复杂，但工程上常用的就三种：单点接地、多点接地、混合接地。选择哪种，取决于你的信号频率和工作环境。
1. 单点接地
所有电路的地都连到同一个点，形成星型结构。这种方式的好处是地环路最小，低频电路用起来很稳。
但有个问题：随着频率升高，这个公共走线的阻抗会变大，反而容易引入新的干扰。所以单点接地适合音频电路、模拟小信号这些低频应用。
2. 多点接地
每个电路或模块都就近接地，通过一个低阻抗的地平面连接。高频电路必须用这种方式，因为高频信号对阻抗很敏感，走线稍长一点就会变成天线。
地平面越大、越完整，阻抗就越低。数字电路、高速电路基本都采用多点接地。
3. 混合接地
实际产品里，很少有纯粹的单点或多点。大部分情况是数字部分多点接地，模拟部分单点接地，然后在接口处做单点连接——这就是混合接地。
一个简单的判断原则：低频用单点，高频用多点，混合系统分开处理再汇合。别混在一起接，否则数字噪声会顺着地线跑到模拟部分去。
二、地平面设计：完整比什么都重要
很多工程师喜欢在地平面上开槽、挖孔，觉得能隔离干扰。出发点没错，但搞不好会适得其反。
完整的地平面有什么用？它提供一个低阻抗的回流路径，让信号就近回流，而不是绕远路。回流路径一长，就会形成环路天线，向外辐射。
几个关键点：
高速信号不要跨分割
：DDR、以太网、USB这些高速信号，它们的回流是跟着信号线走的。如果走线跨越了地平面的缝隙，回流只能绕路，环路面积翻倍，辐射翻倍。 模拟地和数字地可以分割，但必须在某一点连接
：这个连接点通常选在电源入口处，用磁珠或0欧姆电阻过渡。不要在板子中间随便连，也不要在多处连接。 敏感区域的地平面要完整
：射频前端、时钟电路、传感器接口这些地方，周围留够净空，地平面别被信号线切断。
三、屏蔽：不是围起来就行
屏蔽很多人会做，但做对的没几个。常见的误区是觉得加个金属罩子就能挡住所有干扰，实际上屏蔽效果取决于很多因素。
1. 屏蔽的原理
电磁波碰到金属表面，一部分被反射，一部分被吸收，剩下的才会透过去。屏蔽效果好不好，主要看两点：材料的导电性和屏蔽体的完整性。
导电性越好，反射越强。铜、铝、不锈钢都能用，厚度对低频影响大，高频其实不用太厚，趋肤深度够了就行。
2. 材料怎么选
普通屏蔽
：铝合金外壳就够用，加工方便，重量也不大。 高性能要求
：用镀锌钢板或不锈钢，厚度建议1.5mm以上。 射频屏蔽
：需要关注材料的磁导率，高频用铜，磁场屏蔽用铁。
3. 屏蔽罩的设计要点
屏蔽罩最怕的不是材料选错，而是不注意细节。我见过太多屏蔽罩本身没问题，但缝隙处理不当导致整体失效的。
缝隙是最主要的问题
：任何大于十分之一波长的缝隙都会漏电磁波。频率高了以后，缝隙的影响比材料本身还大。 缝隙处要使用导电衬垫
：常见的指簧、导电橡胶、导电泡棉都能用。选型时注意压缩量，不要压过头。 屏蔽罩要和PCB地紧密连接
：四周每隔几个毫米就打过孔，连接到地平面。不要只靠螺丝柱接地。 开孔要小
：散热孔、调试孔能小就小。必须开大孔的话，加金属网或截止波导蜂窝。
四、实战避坑：这些经验能让你少走弯路
最后说几个实际项目中经常遇到的问题，这些都是花钱买来的教训：
1. 接口线缆是天然的天线
板子内部设计再好，线缆一接出去全完蛋。USB线、电源线、CAN线，每一根都是辐射天线。接口处要加共模扼流圈或滤波电容，线缆屏蔽层要360度接地，不能只焊一根线。
2. 时钟线是EMC的头号敌人
时钟信号谐波丰富，是辐射超标的主要来源。时钟线要包地处理，两边留足够的距离，不要和其他信号并排走。如果有条件，加时钟屏蔽罩。
3. 晶振下面不要走线
晶振是高频噪声源，PCB板上最强干扰之一。晶振下方要铺地，不能有任何走线穿过。晶振外壳要接地，焊接要可靠。
4. 调试阶段预留措施
设计阶段就考虑好EMC措施的位置：预留屏蔽罩空间、预留滤波电容位置、预留磁珠位置。后期整改比前期设计难十倍，而且可能根本改不动。
写在最后
EMC这东西，说难也难，说简单也简单。难在它是个系统工程，需要从原理图到PCB到结构全盘考虑；简单在只要把基础做好，大部分问题都能避免。
我的建议是：先把接地和屏蔽的基础打牢，这是最核心的东西。在此基础上，关注高频走线、接口滤波、时钟处理这些具体细节。项目做完送检之前，心里大概就有数了。
