一文看懂电磁波场矢量仿真：E、H、坡印廷矢量直观解析

一、电场E与坡印廷矢量：电磁波能量传播逻辑

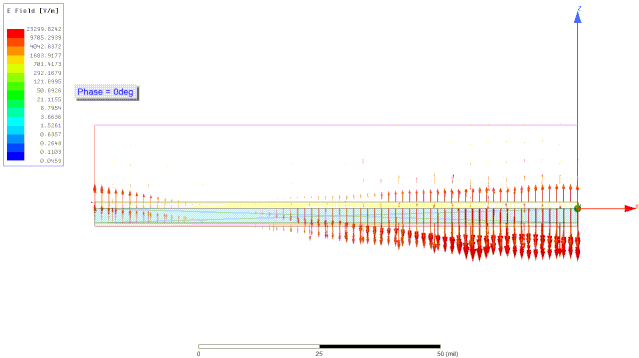

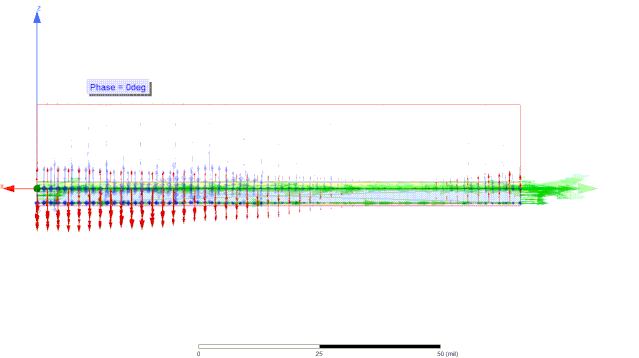

图中红色箭头代表电场E，绿色矢量为坡印廷矢量（代表电磁能量传播方向）。能清晰看到核心规律：电场矢量始终和电磁波传播方向相互垂直。不同相位（120deg/250deg）下，电场幅值分布发生变化，但E矢量与传播方向正交的几何关系恒定不变；坡印廷矢量指向能量流动方向，直观展现电磁波沿波导/传输结构的传输路径。

二、磁场H：电磁场右手定则判定

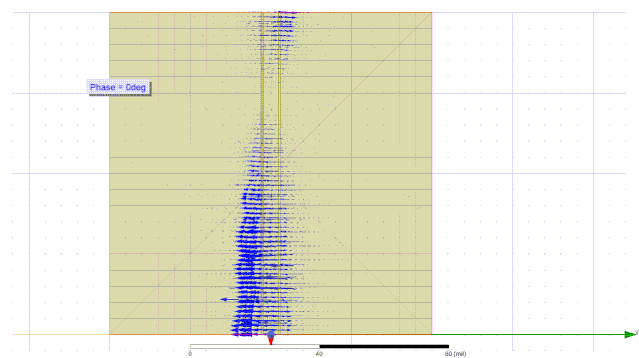

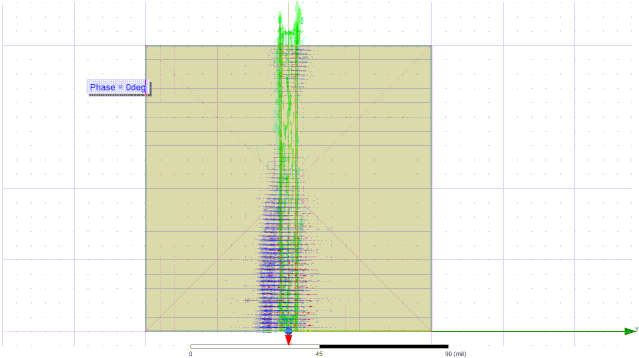

下方云图蓝色矢量为磁场H，磁场同样垂直于电磁波传播方向。电场E、磁场 H、坡印廷矢量三者严格遵循右手螺旋法则：四指由电场E转向磁场H，大拇指指向就是坡印廷矢量（能量传播）方向，这也是判断电磁波极化、传输方向最基础的仿真判据。

三、工程仿真实用意义

1. 矢量云图快速校验模型正确性：若E/H与传播方向不垂直，代表建模、激励设置存在错误；
2. 坡印廷矢量直观定位能量损耗、辐射泄露区域；
3. 通过不同相位切片，观测行波场的时变演化规律，适用于波导、微带、天线等各类射频电磁仿真场景。
