疲劳材料数据的分散性技术手册
1. 概述
1.1 核心意义
疲劳材料数据的分散性是指同一材料、相同试验条件下，疲劳试验结果（如SN曲线、εN曲线的失效循环数、应力振幅等）存在的天然统计差异。这种分散性源于材料本身的微观组织不均匀性、试验设备误差、环境波动等多种因素，直接影响疲劳寿命评估的可靠性。
处理分散性的核心目标是：通过统计方法量化试验数据的离散程度，结合工程要求的存活率（可靠性水平），修正疲劳材料参数（如失效循环数），确保疲劳寿命预测结果满足指定的可靠性要求（如95%存活率意味着95%的结构在预测寿命内不会失效）。
1.2 关键概念
• 存活率（Survival Probability）：结构在预测疲劳寿命内不发生失效的概率，可靠性水平越高，存活率越高（如50%存活率为均值寿命，99.9%存活率为极端保守的寿命）； • 标准误差（Standard Error, SE）：描述样本均值与总体均值之间的离散程度，是量化数据分散性的核心参数； • 对数正态分布：疲劳试验中，失效循环数 的对数 通常服从正态分布（便于线性化处理和统计分析）； • Z值：标准正态分布中的分位数，用于根据存活率查询对应的统计修正系数。
2. 分散性的来源与表现形式
2.1 分散性来源
疲劳材料数据的分散性主要源于以下四个方面：
1. 材料本身：微观组织不均匀（如晶粒大小、夹杂物分布）、化学成分波动； 2. 试验条件：试样加工误差、试验设备精度（如载荷控制误差、位移测量误差）、环境因素（温度、湿度波动）； 3. 试验方法：加载速率、试样安装方式、失效判据的主观性； 4. 外部因素：腐蚀环境、疲劳裂纹萌生与扩展的随机性。
2.2 表现形式
分散性在SN曲线中表现为：相同应力振幅 下，不同试样的失效循环数 存在显著差异，具体特征如下：

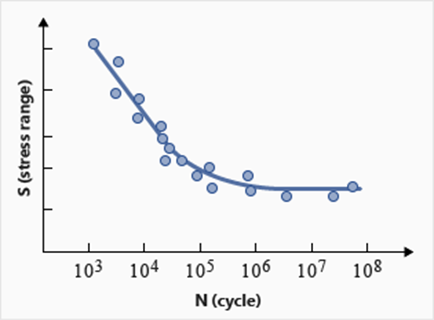

• 双对数坐标下（ vs ），试验数据点围绕拟合的SN曲线（样本均值）离散分布（图1）；

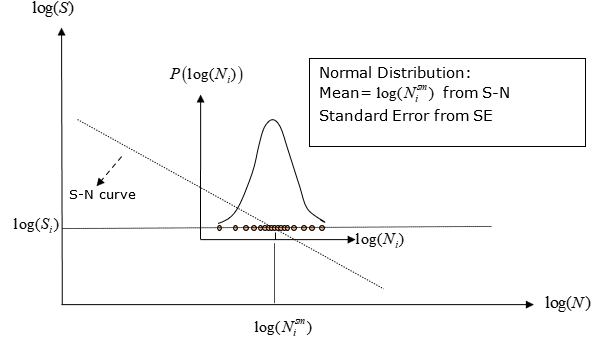

• 同一应力振幅下， 的分布符合正态分布（图3）；
• 分散性随应力振幅变化：低应力振幅（高周疲劳）下， 的分散性更显著（寿命对微小因素更敏感）。
示例数据
某材料在应力振幅 MPa下的试验数据：
| | | ||
可见，相同应力下 的取值范围为 次， 的分布接近正态分布。
3. 分散性的统计描述
3.1 核心假设：对数正态分布
疲劳失效循环数 的分散性遵循对数正态分布，即 服从正态分布（概率密度函数如下）：
参数说明
3.2 标准误差（SE）
由于实际工程中难以获取总体数据，通常通过样本标准误差（SE） 量化分散性，其定义为：
参数说明
物理意义
标准误差描述了“所有可能样本均值”的离散程度：SE越小，样本均值越接近总体均值，数据可靠性越高；SE越大，数据分散性越显著，需通过统计修正降低预测风险。
3.3 存活率与Z值的对应关系
核心逻辑
通过Z值（标准正态分布分位数） 将存活率转换为统计修正系数，用于调整失效循环数的样本均值 ，以满足指定的可靠性要求。
转换流程
1. 将 的正态分布转换为标准正态分布（均值 ，标准差 ）； 2. 根据指定的存活率，从标准正态分布Z表中查询对应的Z值； 3. 利用Z值和标准误差SE，修正样本均值 ，得到满足存活率要求的 。
典型存活率与Z值对应表
注：Z值为负表示修正后的 小于样本均值 ，即预测寿命更短，结果更保守。
4. 分散性修正公式与计算流程
4.1 核心修正公式
满足指定存活率的失效循环数对数修正值为：
参数说明
修正后失效循环数
4.2 完整计算流程
1. 获取基础数据： • 拟合SN曲线，得到样本均值 （或 ）； • 通过疲劳试验数据计算标准误差 （或由材料手册提供）； • 确定工程要求的存活率（如95%）。 2. 查询Z值：根据存活率从Z表中获取对应的Z值（如97.7%存活率对应Z=-2.0）。 3. 修正失效循环数： • 按公式计算 ； • 转换为实际失效循环数 。 4. 疲劳寿命评估：将修正后的 代入Palmgren-Miner损伤累积模型，计算累积损伤与预测寿命。
4.3 示例计算
假设某材料的SN曲线在应力振幅 MPa下的样本均值 次（ ），标准误差 ，工程要求存活率97.7%，计算修正后的失效循环数：
1. 查表得97.7%存活率对应的Z值=-2.0； 2. 修正后 （注：Z值为负，公式中“-z”等价于“+|z|”）； 3. 修正后失效循环数 次？ 不，此处需注意：Z值为负时，公式应为 ？ 不，重新梳理逻辑： • 存活率越高，要求预测寿命越保守（即 越小）； • 当Z=-2.0时， ； • 修正后 次（小于样本均值 次，符合保守要求）。
逻辑验证
• 存活率97.7%意味着仅2.3%的结构可能在 次循环内失效，满足高可靠性要求； • 若存活率为50%（Z=0），则 次（样本均值），无 修正。
5. 工程应用要点
5.1 标准误差（SE）的确定
SE是量化分散性的核心参数，优先通过以下途径获取：
1. 试验数据计算：若有多个试样的疲劳试验数据，先计算 的样本标准偏差 ，再按 计算； 2. 材料手册查询：部分材料标准（如ASTM E466）提供典型SE值（如钢材的SE通常为0.05~0.2）； 3. 工程经验估算：无试验数据时，按材料类型估算（脆性材料SE较大，延性材料SE较小）。
5.2 存活率的选择原则
存活率需根据结构重要性、失效后果严重程度确定：
• 一般机械结构（如机床部件）：存活率80% 90%（Z值-0.84-1.28）； • 关键机械结构（如汽车底盘）：存活率90% 95%（Z值-1.28-1.64）； • 高可靠性结构（如航空发动机、航天器）：存活率97% 99.9%（Z值-1.88-3.0）； • 极端重要结构（如核反应堆部件）：存活率≥99.9%（Z值≤-3.0）。
5.3 分散性修正的影响
• 对疲劳寿命的影响：SE越大、存活率要求越高，修正后的 越小，预测寿命越保守； • 对损伤累积的影响： 减小会导致单次循环损伤 增大，总累积损伤 更容易达到1.0，结构更易被判定为存在失效风险； • 避免过度修正：若SE取值过大或存活率要求过高，可能导致预测寿命过于保守，造成材料浪费，需结合试验数据校准。
5.4 与其他修正因子的协同
分散性修正与疲劳极限修正因子（ 、 ）是独立且互补的：
• 疲劳极限修正因子：修正“工况差异”（表面条件、应力集中等）对疲劳强度的影响； • 分散性修正：修正“数据统计差异”对疲劳寿命的影响； • 工程中需同时考虑两类修正，即先通过 、 修正疲劳极限，再通过分散性修正调整失效循环数，最终得到可靠的疲劳寿命预测结果。
6. 结语
疲劳材料数据的分散性是疲劳分析中不可忽视的统计特性，其核心处理逻辑是通过对数正态分布假设、标准误差量化、存活率-Z值转换，实现疲劳寿命的可靠性修正。工程应用中，需重点关注三个关键环节：
1. 准确获取或估算标准误差SE，确保分散性量化的合理性； 2. 根据结构重要性选择合适的存活率，平衡可靠性与经济性； 3. 严格遵循修正公式与计算流程，避免因统计逻辑错误导致预测偏差。
通过科学处理分散性，可使疲劳寿命评估结果从“均值估算”升级为“可靠性预测”，为结构的安全设计与寿命保障提供更严谨的统计支撑，尤其适用于高可靠性要求的工程领域（如航空航天、核工业、汽车制造）。
