基于响应面优化方法的多支路歧管流量均匀性设计

1月前浏览704

1 前言

此前,我们曾发布过一个歧管参数化设计案例(参见2021年9月12日推文《基于Workbench平台的歧管参数设计》),该案例针对双支路歧管进行了流量均匀性计算,并通过直接优化方法获得了使两支路流量一致的内径配置方案。今天,我们继续深入探讨该问题,将支路数量扩展至四个,依然以各支路出口流量一致性为优化目标,求解四支路内径的最优组合方案。

2 建模与网格

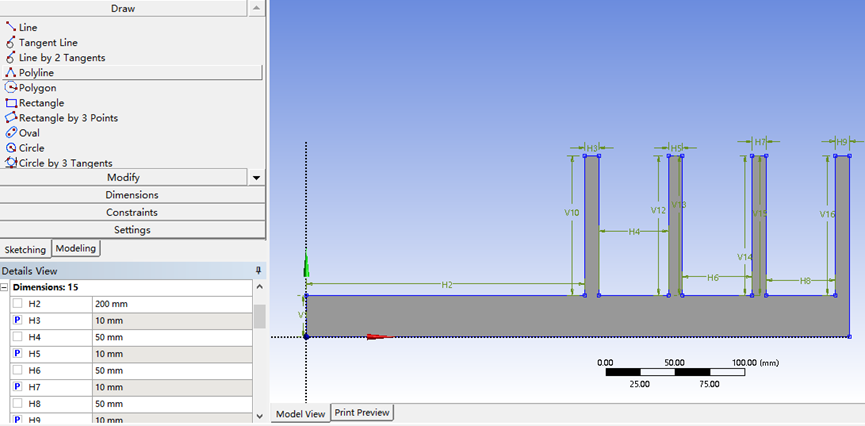

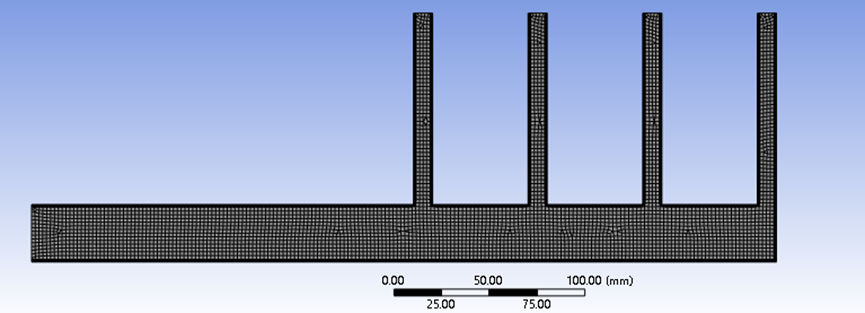

本案例仍采用Workbench平台进行建模与计算。对于参数化迭代计算而言,Workbench具有显著优势,是理想的选择。在DM中创建二维平面歧管模型(尺寸约束如图所示),包含一根母管和四个支路。母管内径为30 mm,各支路初始内径设为10 mm,需将每个支路的内径定义为输入参数。网格划分采用以四边形为主的非结构化网格,并在壁面处生成边界层网格以提升近壁面计算精度。

3 求解设置

工质采用默认空气。
湍流模型选用k-ε模型。

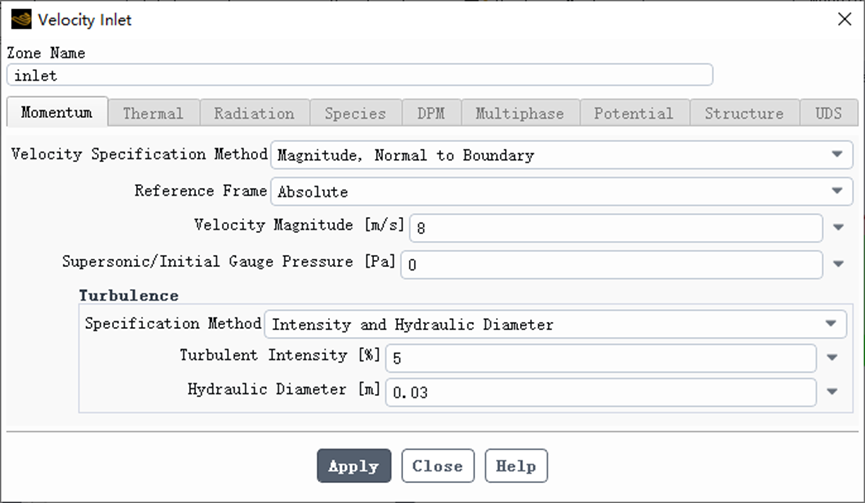

母管入口设置为速度入口边界条件,具体参数如下图所示。

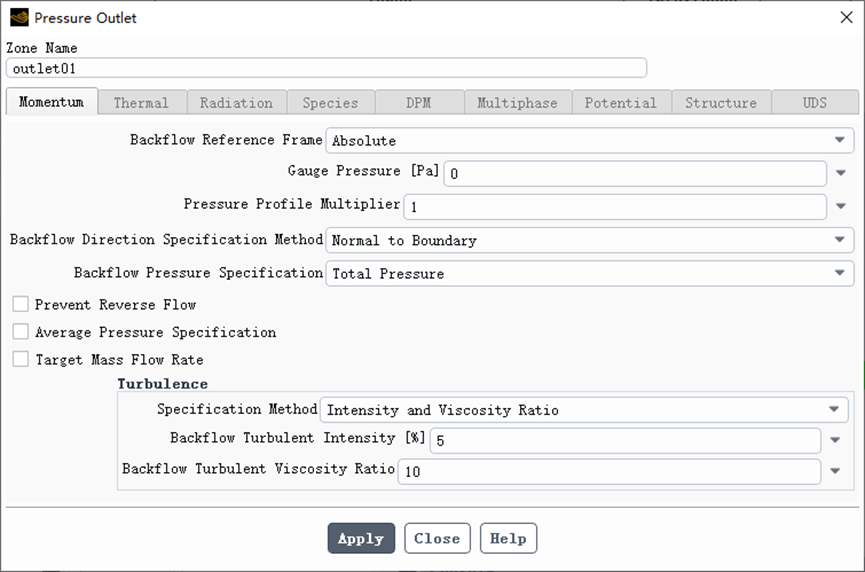

各支路出口均设置为默认的压力出口边界条件。

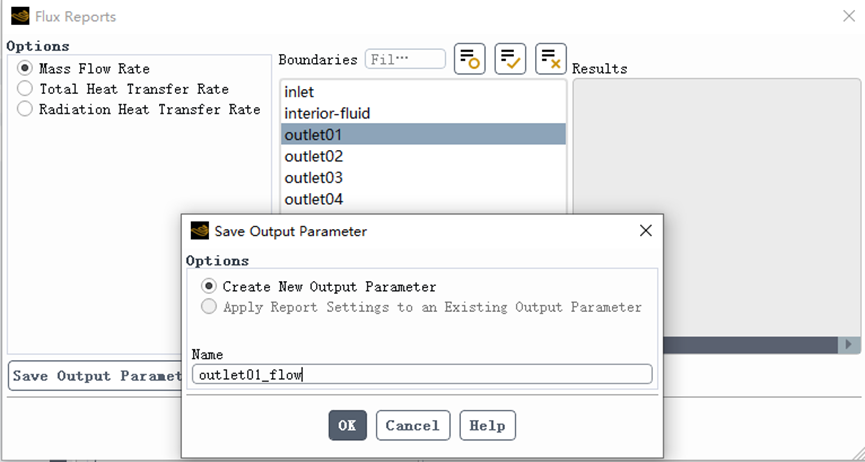

将每个支路的出口质量流量创建为输出参数,以便后续优化调用。

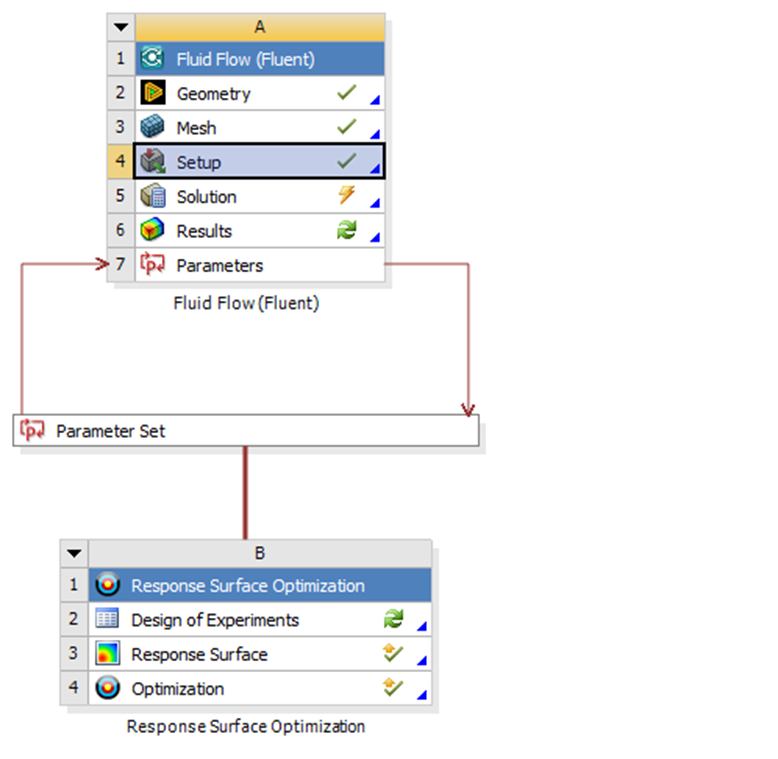

随后,在Workbench中接入响应面优化模块,如下图所示。

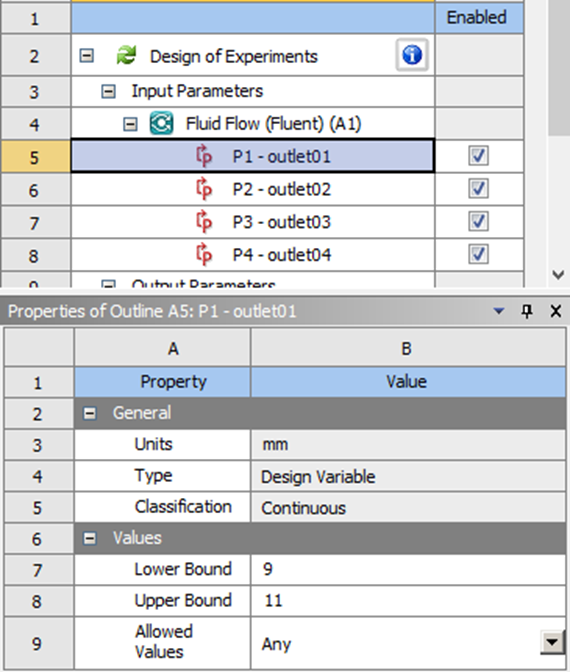

对每个支路的内径分别设置上下限约束,具体范围可根据实际工程需求调整。需要指出的是,若将所有支路内径都设得足够小,则各支路内径相等时也能获得均匀的流量分布,这一现象我们在以往多个案例中已有验证。

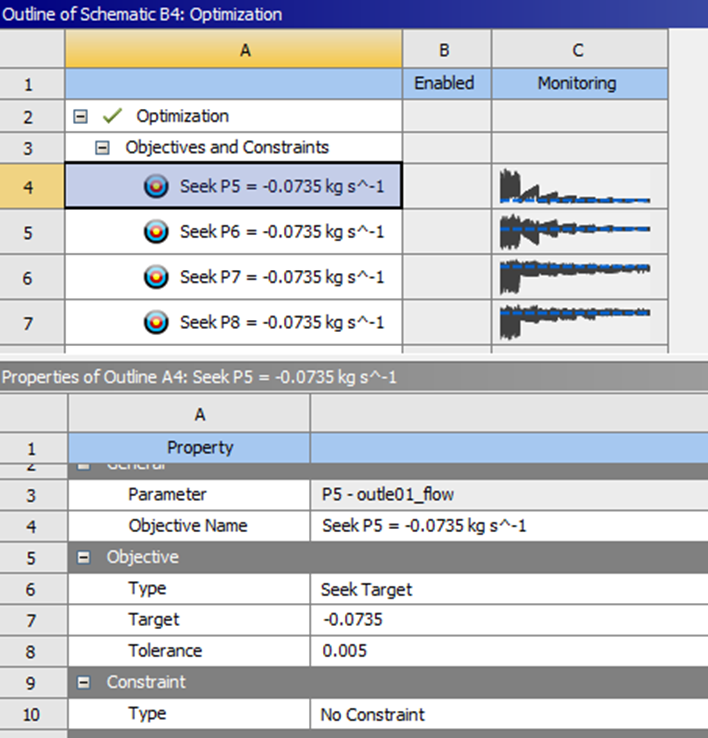

在优化(Optimization)环节中,对每个支路的出口流量设定“Seek Target”求解目标,目标值为平均理想流量值。注意,Fluent中出口流量符号为负值,设置时需予以考虑。

4 计算结果

所有参数设置完成后,执行更新(Update),随后进入求解计算。需注意,样本点数量越多,计算耗时也越长。

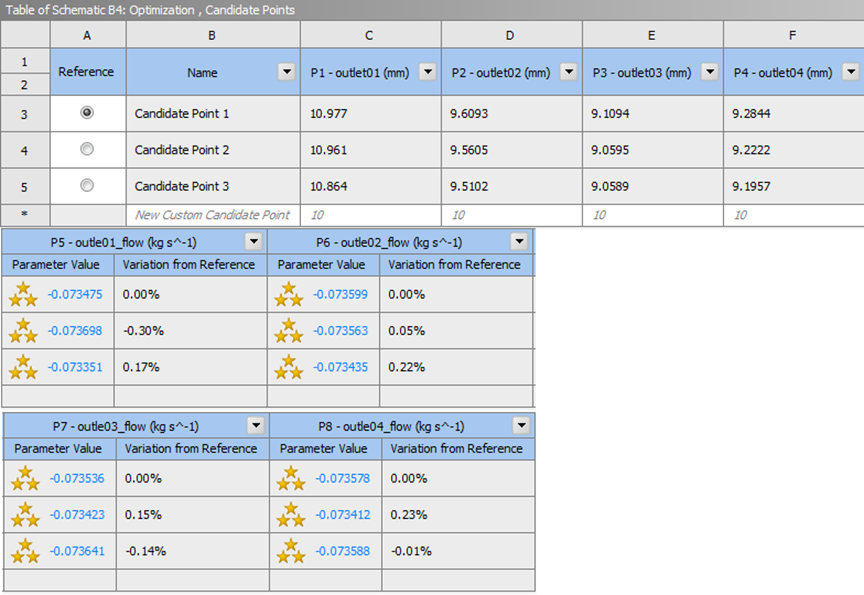

求解完成后,得到如下候选设计点列表,结果显示各候选方案的流量分配效果均十分理想。

来源:仿真与工程
FluentWorkbench湍流
