EMC 接地原理与实践详解

1月前浏览160
在电磁兼容(EMC)领域中,“接地” 概念因应用场景不同而存在差异。一种是人们日常认知的接大地,即将设备与大地相连;另一种是接参考地,也就是在设备内部设置一个公共参考电位点。


设备接大地,主要是出于双重安全考量。一方面,能保障设备自身安全,避免因电气故障引发设备损坏;另一方面,能确保人员安全,防止人员在操作设备过程中遭受触电危险。

设备接参考地的核心目的,是在设备内部构建一个稳定且可靠的基准电位点。这个基准电位点如同设备内部信号传输与处理的 “标尺”,为设备正常运行奠定基础。







>>> PART 01

1.参考地的概念





从理论层面来看,理想的参考地具备零电位、零阻抗的特性,是一个完美的物理实体。在这种理想状态下,任何电流通过参考地时都不会产生电压降,能够为设备中的各类信号提供毫无干扰的公共参考电位,无需担忧各接地点之间出现电位差。

然而,在实际应用场景中,理想的参考地并不存在。尽管如此,参考地的概念对于保障设备的电磁兼容性依旧具有至关重要的意义。

在实际工程应用中,设备的参考地通常由一块金属薄板来承担。在具体设备里,这块金属薄板往往是大面积的金属板,例如设备的底板、专用接地铜排,甚至设备的框架也能充当参考地的角色。它在设备内部作为部分或全部电路的信号参考平面,为电路信号提供稳定的电位基准。


YOUR

LOGO

参考地的概念


01










设备参考接地主要有四种基本方法,分别是浮地、单点接地、多点接地,以及由单点接地和多点接地衍生而来的混合接地。


YOUR

LOGO


设备参考地的接法


02










采用浮地方式,旨在将设备或电路与公共地,以及可能引发环流的公共导体进行隔离。这种隔离设计能够有效减少外部公共地对设备内部电路的干扰,同时也让不同电位的电路之间,通过光耦或变压器等隔离器件实现配合变得更加容易。

浮地方式最大的优势在于出色的抗干扰性能,能够在一定程度上隔绝外界电磁干扰对设备内部电路的影响。但它也存在明显的缺点,由于设备不与公共地直接相连,容易导致静电积累。当积累的电荷达到一定程度时,设备与公共地之间会产生较大的电位差,进而引发强烈的静电放电现象,这种静电放电会成为极具破坏性的干扰源,影响设备的正常运行甚至损坏设备。为了平衡这一问题,通常会在采用浮地的设备与公共地之间接入一个阻值较大的电阻,以便及时泄放掉积累的电荷,降低静电放电的风险。

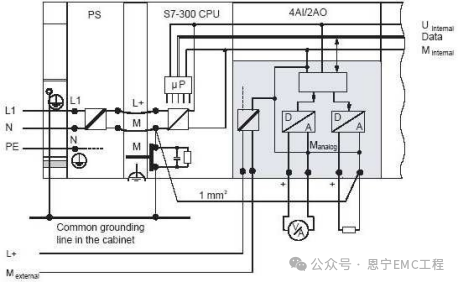

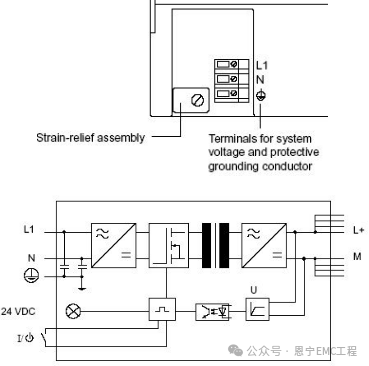

以西门子模板为例,其 “地” 的设计就体现了浮地的应用。在模板的电气连接中,通过特定的电路设计实现与公共地的隔离,保障模板在复杂电磁环境下的稳定运行。


实例:西门子模板的“地”


实例:CPU 模板和信号模板

a. 浮地


a










单点接地是指在一个电路或设备中,仅有一个物理点被定义为参考接地点,其他所有需要接地的点都连接到这个唯一的参考接地点上。在包含多个机柜的系统中,每个机柜内部的电路先采用各自独立的单点接地方式,之后再将各个机柜的 “地” 连接到系统中唯一的总参考点上。

单点接地的优点在于其结构简单,易于设计和实施。然而,它也存在局限性。当系统的工作频率较高,使得信号波长小到与系统接地线长度可比拟的程度(例如达到 λ/4 时),单点接地方式就不再适用。此时,接地线会如同天线一般,向外辐射电磁波,对周围的设备和电路产生干扰,影响其正常工作。

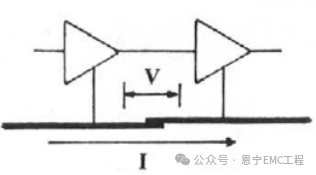

单点接地又可细分为串联单点接地和并联单点接地。从噪声控制的角度来看,串联单点接地是较差的接地方式。这是因为任何导线都存在电阻,当电流流经导线时,会在导线上产生电压降,进而导致各接地点之间产生相互干扰。


串联单点接地


例如,在串联单点接地电路中,假设存在三个电流 I1、I2、I3 分别流经电阻 R1、R2、R3,根据电路原理,各点电位分别为 Va=(I1+I2+I3) R1; Vb=(I2+I3) R2+(I1+I2+I3) R1; Vc=I3R3+(I2+I3) R2+(I1+I2+I3) R1 。在接地线电流大且线径细的情况下,三个点的电位会有显著差异,从而引发严重的干扰问题。而并联单点接地在一定程度上能够避免这种相互干扰,通过将各电路的接地端分别独立连接到参考接地点,减少了因公共地线电阻导致的电位差。


并联单点接地


YOUR

LOGO

b.单点接地


b










多点接地是指设备(或系统)中所有需要接地的点,都直接连接到离其最近的接地平面上,也就是 “就近接地” 原则。这里的接地平面可以是设备的底板、专用接地母线,或者设备的框架等。这种接地方式的优势在于能够使接地线的长度最短,在高频场合(>10M)下表现出色。与之相对,单点接地在低频(<1M)时性能更佳。不过,多点接地也对系统中众多接地线的维护提出了更高要求。一旦接地点出现腐蚀、松动等情况,就会使接地系统的阻抗升高,导致接地效果变差,影响设备的电磁兼容性。


YOUR

LOGO


c.多点接地


c










鉴于单点接地和多点接地各自的优缺点,混合接地方式应运而生。在混合接地系统中,对于个别有高频接地需求的点,采用多点接地方式进行就近接地;而其余的点则采用单点接地方式。这种接地方式要求设计人员深入分析系统各部分的工作情况,精准判断哪些点需要就近接地,并将这些点直接或通过旁路电容与接地平面相连,其余点则按照单点接地的方法处理。

接地的核心目标是为设备提供一个低阻抗的参考面或低阻抗的回流路径。在选择单点接地、多点接地或混合接地方式时,需要综合考虑噪声的频率、接地线的长度等多种因素,最终选择能使地线阻抗达到最低的接地方法,以实现最佳的电磁兼容性能。

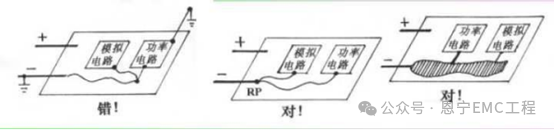

为了更直观地理解单点接地的应用,以下是几个实际案例,通过这些案例可以清晰分辨出正确、可行以及错误的接地做法。

实例1:



实例2:


展示不同类型电路(如数字地、功率电路地等)在单点接地系统中的连接方式。

d.混点接地


d











>>> PART 02

2.参考接地线的处理(搭接)







搭接是实现低阻抗互连的关键技术,通过导电通路使两金属面形成等电位体,常见于电路与机箱、电缆屏蔽层与框架等连接场景。


YOUR

LOGO

01


搭接方法对比:










  1. 焊接:理想方案,可防止金属锈蚀,维持低阻抗连接;

  2. 铆接:铆接处阻抗低,但非铆接区域阻抗高,高频下性能差;

  3. 螺钉连接:易因螺钉运动变为线接触,高频时趋肤效应使连接呈电感性,严禁用于射频接地(尤其自攻螺钉)。

02


搭接不良案例:

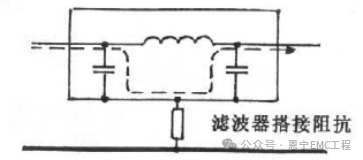

滤波器失效:因搭接阻抗过高,导致 EMI 滤波效果骤降,设备辐射超标;

实例1:



信号串扰:机箱屏蔽层搭接不良,外界电磁干扰直接侵入电路,引发数据传输错误。

实例2:











>>> PART 01

3.设备的接地(接大地)





以大地为基准电位的三大核心价值:

安全防护:接地后机箱电位固定为 0V,电源线绝缘破损时大电流触发保险丝熔断,避免触电与设备烧毁;

静电泄放:及时导走机箱感应电荷,防止内部放电损坏元件;

稳定基准:以大地为零电位参考,抑制外界电磁环境导致的电位波动,保障电路工作稳定性。

工程实践建议:接地与屏蔽技术协同使用,如电缆屏蔽层全周搭接机箱、PCB 信号层铺设完整地平面,可显著提升 EMC 性能。














>>> PART 01

4.接地文案的逻辑选择





  • 频率导向:低频(<1MHz)选单点接地,高频(>10MHz)选多点接地,混合场景采用混合接地;

  • 设备尺寸:小型设备优先 3 米法暗室测试,大型设备(如汽车电子)需 10 米法环境验证;

  • 认证要求:依据 GB 4824-2019,直径≤1.2 米、高度≤1.5 米的设备可用 3 米法,超出需 10 米法测试。

总结:EMC 接地的本质是构建低阻抗电位参考与干扰抑制网络,需结合理论分析(如电磁波波长与接地距离的关系)和工程实践(如搭接工艺、测试标准),才能实现设备电磁兼容性的最优化。



YOUR

LOGO


来源:电磁兼容之家
