Ansys Mechanical | 螺栓仿真高效建模方案
螺栓连接作为一种常见的零件装配体连接方式，除了零部件级别的产品校核，几乎是所有机械结构CAE仿真都需要仔细考虑的问题。一般常见的是简化为Beam梁连接、或者用绑定近似。这些简化都无法准确模拟螺栓连接的影响，更多的是忽略螺栓局部结果。
如果我们考虑螺栓预紧力甚至螺栓受旋转载荷时，我们就不得不认真考虑螺栓连接的模拟方式。最理想的方式是把螺栓螺纹准确建模，并对螺纹细节划分优质网格，代价则是几何前处理和网格剖分的工作量和难度大大增加，计算时间也随之增长，还可能增加收敛难度。
Ansys Mechanical提供了一种更加接近真实螺纹效果的螺栓螺纹等效功能，通过去螺纹的圆柱螺栓模型，配合Ansys Mechanical中的Bolt Thread螺纹接触修正，可以考虑螺纹中径、螺距、牙型角、旋向等参数的影响，兼顾计算效率与仿真精度。
本文将快速介绍Ansys Mechanical 中 Bolt Thread 螺纹接触校正 + 预紧大旋转算法，用简化圆柱模型精准模拟螺栓拧紧旋转全过程。
螺栓仿真高效建模方案
一、螺栓前处理
1、几何与网格预处理

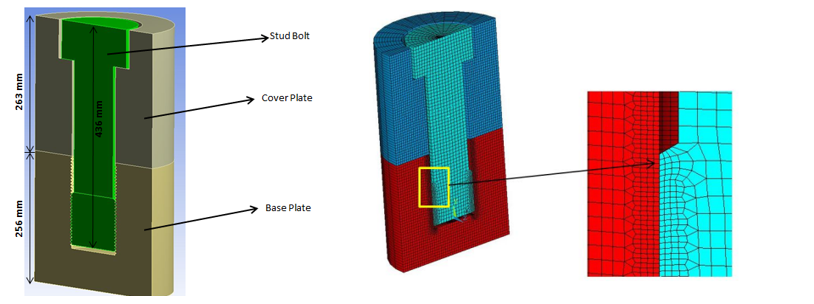

简化几何模型，删除螺纹特征，保留螺杆圆柱面、螺母内孔圆柱面；螺栓头、法兰接触面、螺母承压面。网格划分时，螺杆螺纹啮合区域做局部网格加密，单元尺寸建议螺距的一半以下，避免网格粗糙造成接触穿透，螺栓法兰接触面至少保证 3 层网格，提升接触求解稳定性。
2、螺纹接触对设置
螺杆为接触面、螺母内孔为目标面，接触类型选择摩擦接触，摩擦系数不要选取过大，常规碳钢螺纹取 0.15~0.2，采用增强拉格朗日算法；

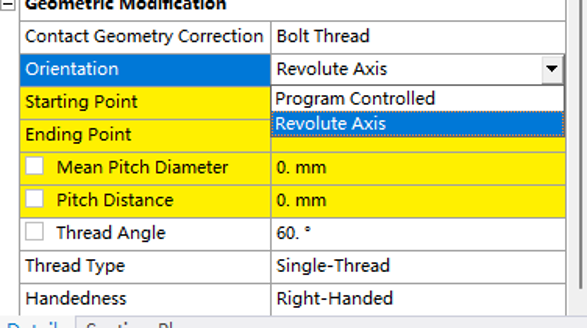

接触几何修正选择Bolt Thread，通过 Revolute Axis 创建局部坐标系，对齐螺栓旋转轴线；

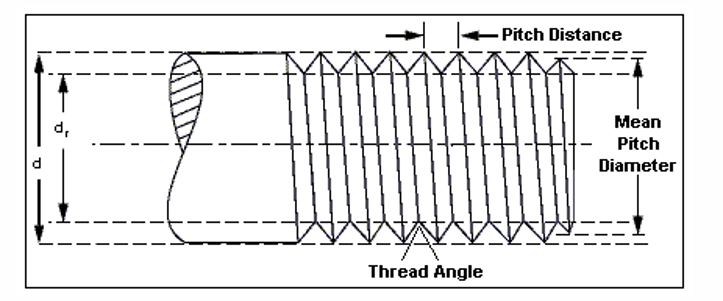

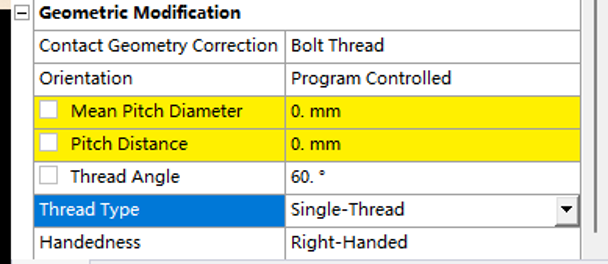

螺纹参数：螺纹中径、螺距、标准牙型角等参数，参数必须与实际螺栓规格保持一致，直接决定旋转拧紧时轴向位移与扭矩的换算精度。
3、载荷步分步加载（先预紧、后旋转）

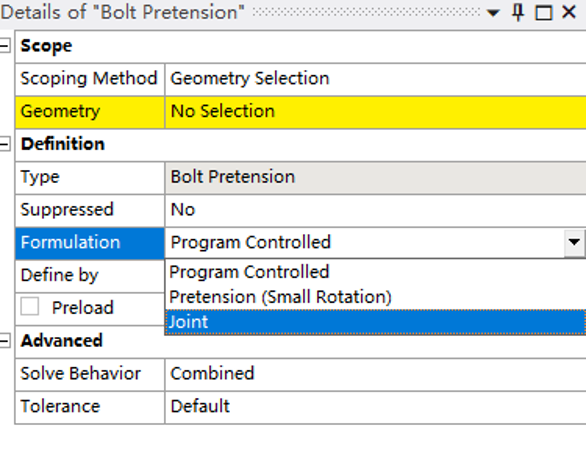

第一步：施加螺栓预紧力，大旋转工况选择 Joint 模式，修改默认程序控制算法，否则螺栓发生角度偏转后，预紧力方向偏移，应力结果完全失真；预紧加载完成后锁定预紧状态，保证夹紧力不丢失。
第二步：施加旋转位移或扭转载荷，模拟螺母拧紧旋转过程，同时开启大变形、自动时间步长，设置合理初始、最大、最小子步，规避非线性求解发散。
4、其余接触面配套设置
螺栓头与法兰、螺母与连接板等均设置摩擦接触，被连接结构之间采用无分离接触，既可以模拟夹紧后贴合状态，又能避免接触面滑移带来的求解异常。

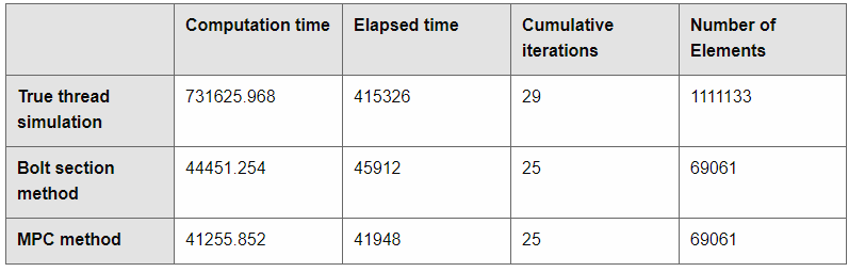

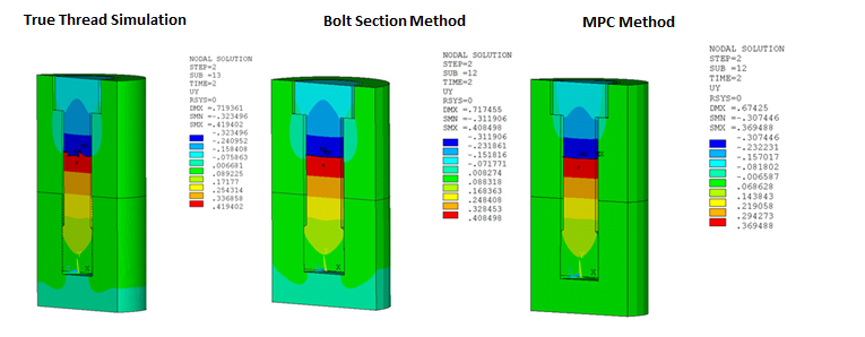

5、给出一个简单的不同形式螺栓模拟的对比
螺栓仿真高效建模方案
二、常见问题
螺栓旋转无轴向进给：大概率局部坐标系未贴合螺栓轴线、螺纹旋向设置错误，重新校准旋转轴坐标，核对螺距、旋向参数；
求解持续不收敛：调小接触法向刚度系数、加密螺纹区域网格、增加载荷步子步数，避免初始接触穿透；
大角度旋转后螺栓应力异常飙升：根源是预紧算法选错，只要螺栓存在明显偏转，必须选用 Joint 预紧算法，保证预紧力随螺栓姿态同步更新；
螺栓仿真高效建模方案
三、螺纹仿真扩展
很多仿真工程师误以为简化螺纹只能做静态预紧分析，实则借助 Bolt Thread 接触修正功能，完全可以精准还原螺栓旋转拧紧、扭转滑移等动态力学过程。掌握这套仿真方法，既能摆脱精细螺纹建模的低效困境，又能让螺栓连接仿真结果贴合工程实际，真正用有限元指导结构优化设计。
来源：艾羽科技
