重卡定置车内"嗡嗡"声太吵?别急着加隔音棉,问题可能在悬置支架的刚性上

3月前浏览415
某重卡定置工况下驾驶室噪声超标,团队一路溯源,发现罪魁祸首不是发动机本身,也不是隔音材料不够——而是车身后悬置支架X向动刚度太软,发动机振动顺着这条"软路径"直送人耳。只加了一块折弯加强板,怠速降了1dB(A),额定转速砍了2.5dB(A)。

📖 案例来源:唐公明等,《基于车身悬置动刚度的车内降噪研究》,Automobile Parts 2023.04|徐州徐工汽车制造有限公司技术中心


一、问题长什么样

燃油商用车在定置工况(车停着、发动机运转)下,整车振动的根本来源就是发动机往复循环的运转激励。这股振动能量走两条路。



发动机 → 车架 → 车身悬置系统 → 驾驶室后围板件 → 空气声腔 → 人耳

悬置系统的本职工作是隔振——把它做"软"才能隔离振动,但有个前提:悬置支架本身的局部动刚度必须够硬。支架软了,等于悬置再软也没用,振动能量会绕过隔振元件、直接通过结构刚性传递进村。

这是很多商用车内噪声问题的隐藏雷区:橡胶垫选得再好,支架局部刚不住,也是白搭。


二、用CAE把问题钉死:X向动刚度塌了

什么是动刚度(IPI)?

简单理解:

动刚度 = 结构在单位动态载荷下抵抗变形的能力,它是频率的函数。动刚度不足 → 连接点 amplifies 振动而不是 attenuates 它 → 下游板件被迫跟着抖 → 辐射噪声。

工程上常用 IPI(Input Point Inertance,原点加速度导纳) 来间接评估:在同一点在X/Y/Z三个方向分别敲一下(1N激励),看该点的加速度响应有多大——响应越大,意味着动刚度越软。

企业标准为:悬置支架动刚度目标 ≥ 5000 N/mm。

模型搭建

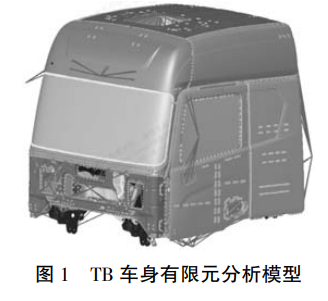

用白车身CAD建有限元模型:

  • 钣金件 → 壳单元,全局网格10mm

  • 悬置支座铸件 → 实体单元,5mm四面体

  • 螺栓/点焊/缝焊 → Beam/Rb2/Rb3等简化连接

四个悬置点每个方向单独加载1N,扫频跑IPI。

诊断结果:前悬OK,后悬露馅

前悬置支架三个方向IPI全线达标 ✅

左后悬置支架却出了问题:

  • X向(发动机激励主传递方向)→ 加速度响应远高于目标线,换算回去 → 动刚度远低于5000N/mm红线 🔴

  • Y向 → 同样偏弱

  • Z向 → 基本及格

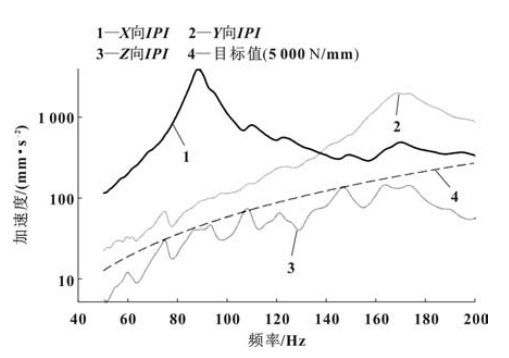

    图2 左后悬置支架 IPI分析结果

也就是说,发动机点火激励的振动能量从后悬置X向这个"软关节"大摇大摆地灌进了驾驶室后围,后围板件被迫振动、向车内辐射空气声——这就是定置车内那股低频"嗡嗡"感的来源。

到这儿,根因已经从"感觉像噪声问题"变成了一个非常具体的结构刚度缺口:某个接附点的某个方向,刚度不达标。


三、怎么改?两种方案,高下立判

后悬置支架是铸件+焊接组合结构,空间受限、承载复杂,改它不能拍脑袋。团队做了两个方案并CAE预验证:




方案一:局部加强

方案二:加折弯连接板 ✅

做法

在原支架上做局部料厚/加强筋式补强

在白车身底部纵梁 ↔ 悬置支架之间,新增一块折弯板件,分别焊接到纵梁和支架上

机理

提升局部截面惯性矩

拉通了一条新的高刚性传力路径——把悬置载荷更直接地"锚"到纵梁这个大刚体上去

X向动刚度

改善有限,仍不达标 ❌

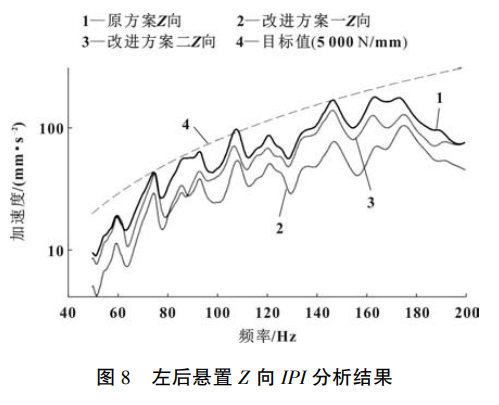

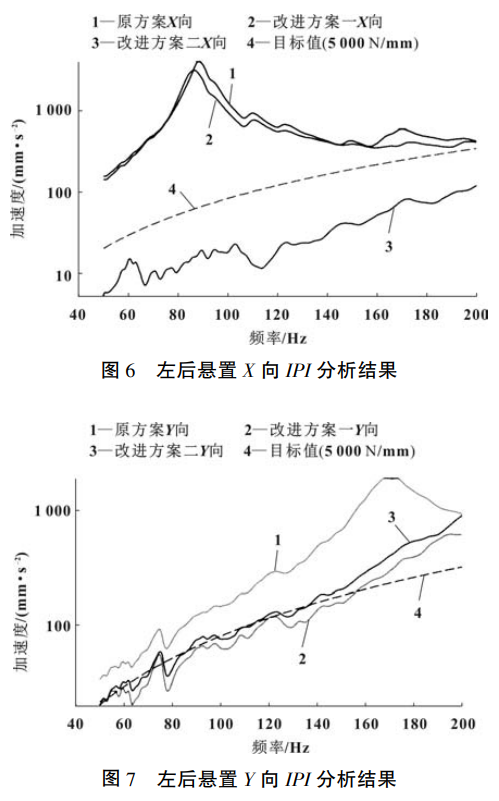

提升至满足≥5000N/mm标准 ✅

副作用

增重较多

增重可控

结论

淘汰

选中上车试

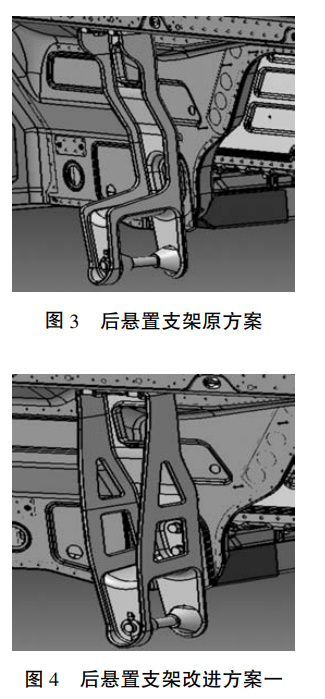

结构对比原意图如下(原方案→方案一→方案二):

(原方案及两种改进方案的结构形态对比)

改进方案二的逻辑其实很朴素,却很管用:

原支架的X向刚性弱,本质是悬置载荷的锚固点没有足够牢固地"咬"住车身主承载结构(纵梁)。加一块折弯板,等于给支架和纵梁之间焊了一道刚性桥——支架不再独自扛剪力,纵梁分担了,局部动刚度自然上去。


四、不仅动刚度好了,噪声传递函数也跟着服帖了

动刚度达标 ≠ 车内一定安静,还得看NTF(Noise Transfer Function,噪声传递函数)——即同一个激励点,最终在人耳位置产生多少声压。

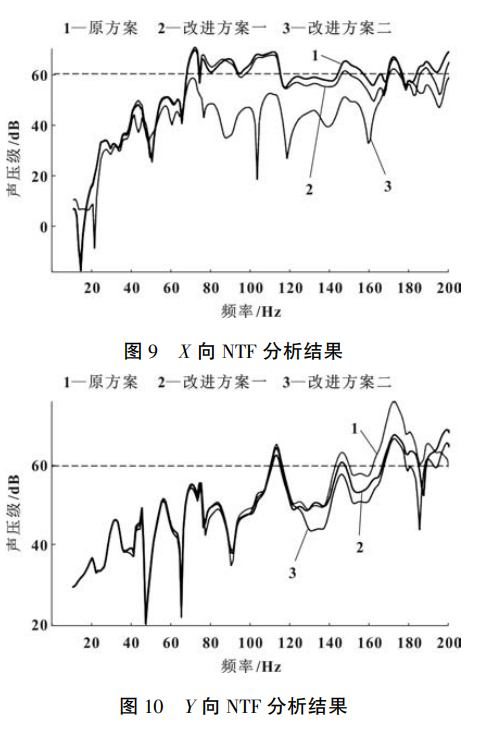

CAE扫了一遍原方案 vs 方案二的NTF曲线后发现:

  • X向NTF:方案二相比原方案,多个频段的声压级明显压下去了(X向正是发动机激励的主方向,也是后围板件辐射噪声的直通车道)

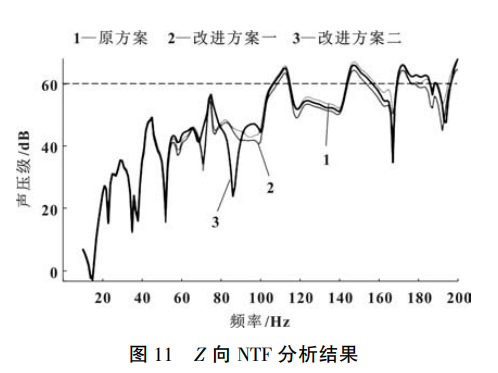

  • Y/Z向NTF:略有改善但不显著——合理,因为Y/Z本来就不是短板

这说明:提动刚度不只是在"接附点指标"上好看了,它会沿着整条传递路径产生连锁的收益,最终体现在人耳处的声压级下降。


五、实车验证:数据说话

只把方案二做成实物装车(方案一增重多且仿真效果差,直接弃了):

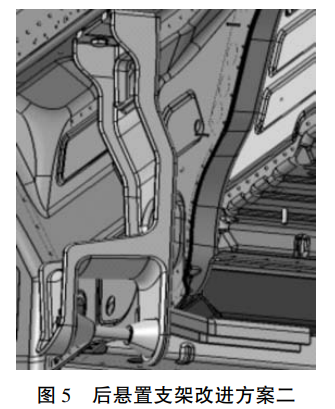

(改进方案二实物——折弯加强板焊接到位后的装车状态)

定置工况下测驾驶员耳旁噪声:

工况

原方案

方案二

差值

怠速 600r/min(点火频率≈30Hz)

53.6 dB(A)

52.6 dB(A)

▼ 1.0 dB(A)

额定转速 1900r/min(点火频率≈95Hz)

65.5 dB(A)

63.0 dB(A)

▼ 2.5 dB(A)

两个数字看起来不大,但在车内噪声领域:

1~3 dB(A)是"人耳能明确感知的差别"区间,尤其是定置这种安静背景下,降2.5dB(A)的主观感受是——那股烦人的低频嗡嗡感明显收敛了,车停着开空调等人时舒适性质变。

而且论文还做了一个很好的交叉印证:

  • 额定转速95Hz附近的X向NTF仿真曲线显示改进效果更强 → 实测也是额定转速工况降噪幅度更大(2.5 vs 1.0)

  • 两者趋势完全吻合,说明CAE的IPI+NTF链路预测方向是对的,即便绝对数值还没做试验对标






六、三个值得带回工程的结论

① "隔振"的前提是"支架刚"

很多人做悬置NVH,精力全花在选橡胶配方、调刚度曲线、搞液压悬置——但如果金属支架局部动刚度不达标,再好的弹性元件也隔了个寂寞。接附点动刚度(IPI)是这个链条的第一道门禁,必须先进CAE卡死。

② 方向比吨位重要

方案二胜出不是因为它"堆了更多钢材",而是它想清楚了力往哪走——折弯板把悬置载荷重新锚回纵梁这个高刚性基座,是一次很干净的"传力路径手术"。相比之下方案一那种"在弱骨架上局部加肉"的做法,效率低、重量惩罚大。

③ CAE先筛方向,试验收口

这篇论文坦承:受资源限制,IPI和NTF没做仿真-试验对标,数值结果目前适用于趋势判断而非绝对值预言。但这恰恰是最务实的工程姿态——先让模型帮你把方向选对(方案二 vs 方案一),再用一两台实车把绝对值钉死,比盲目砸样件高效得多。
