01

被忽视的真相：机械狗难做，根本不是算法问题

行业里有一种"机械狗幻觉"：以为装上电控、跑通强化学习、做几个 demo 视频，就等于做出了产品。

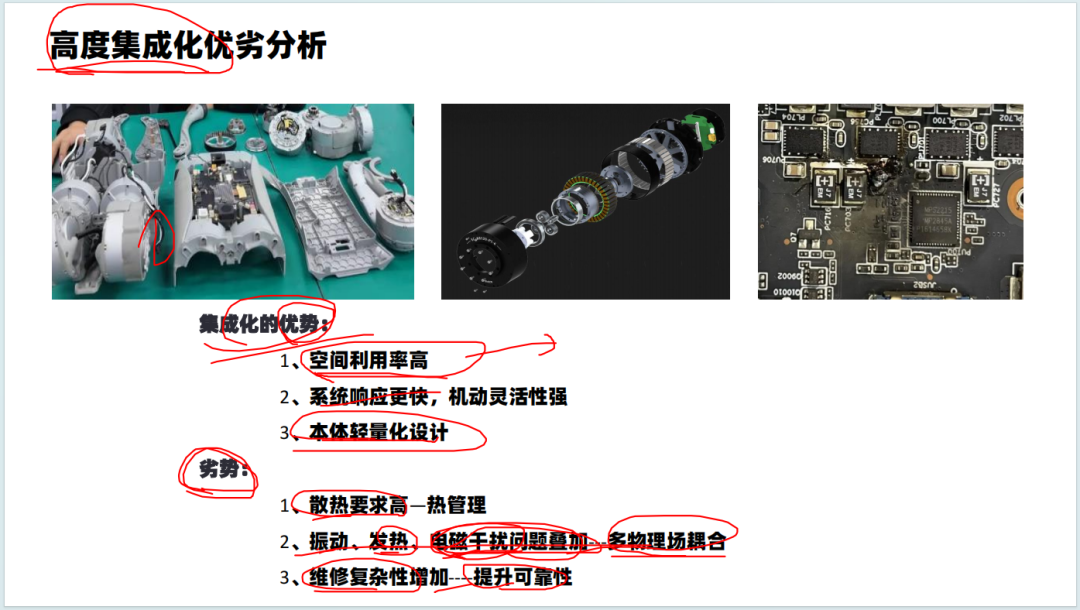

真相是：四足机器人是一个高度集成化的机电热磁声耦合体。课件里那张被我反复强调的图，高度集成化优劣分析——优势和代价往往是同一件事的两个面。

集成化让结构紧凑、重量轻、动态响应快；但代价是：

• 一个 12 个关节的机械狗，就有 12 路电机 + 12 路减速器 + 12 路驱动器 + 12 套谐波/行星传动；
• 关节内部，电机定子受电磁力激励、轴承承受冲击、润滑脂高温稀化、齿轮啮合生热把整个关节"煮熟"；
• 整机还要面对跌落、冲击、随机振动、温变频率漂移……

算法是"软件大脑"，CAE 是"硬件基因"。基因不行，再聪明的大脑也跑不出稳定性。

下面这 8 个仿真问题，是每一个做机械狗的工程团队都绕不开的。我按课件的章节顺序展开，也按工程优先级排列。

02

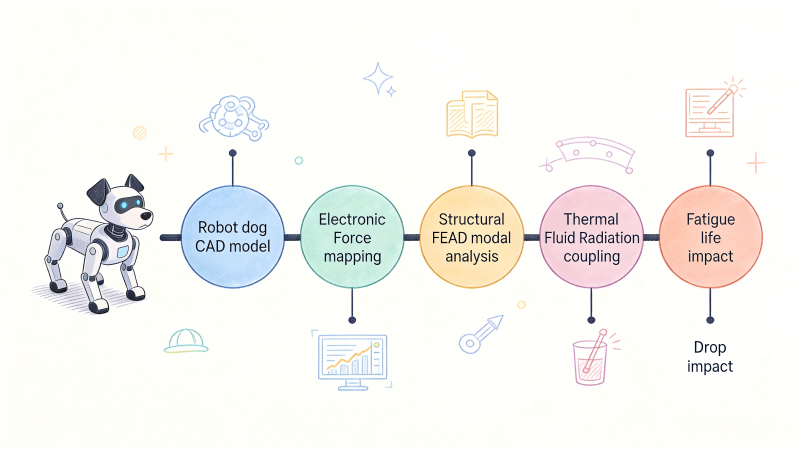

八道鬼门关：机械狗核心部件的 CAE 解法





多体动力学：先搞清"怎么动"，再谈"怎么受力"

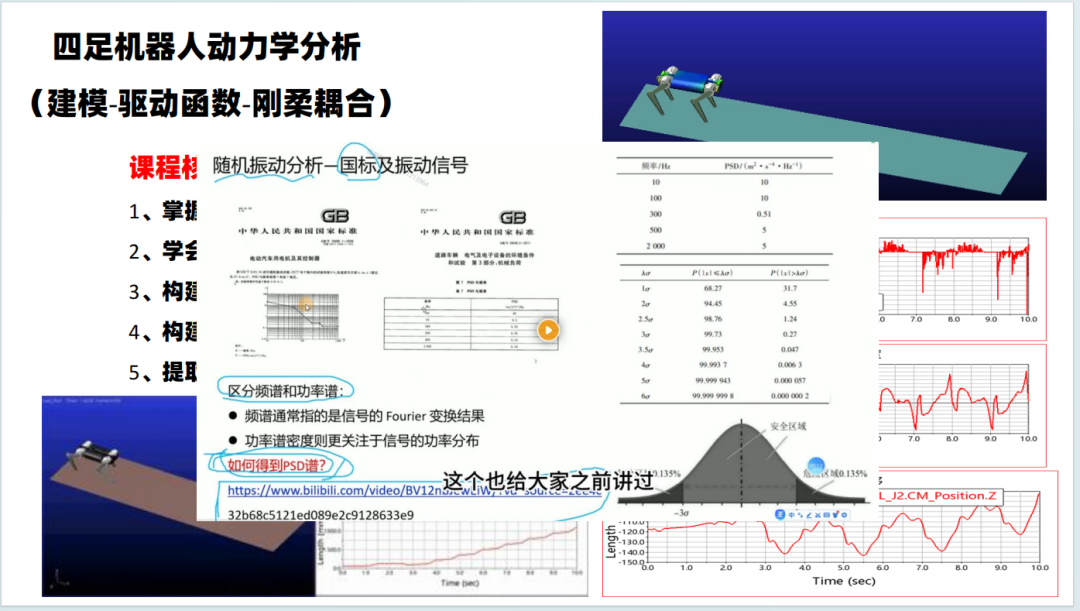

刚体多体动力学是入口。课件第 2–6 讲我花了 5 个章节讲纯刚体仿真——从机身/腿部连杆几何重绘，到 J1/J2/J3 三轴铰链定义、驱动函数添加、地面接触设置。很多团队一上来就上 Adams 跑动力学，模型根本没过"几何清理"这一关，求解出来全是接触穿透、奇异位形，然后怪软件不准。

真正的成熟做法是：

• 关节铰链、驱动函数、地面接触的三轮验证——先空载验证运动学，再加单腿验证足端轨迹，最后上整机；
• 后处理看什么？关节力矩曲线、冲击载荷峰值、足端接触力频谱——这些直接决定电机选型，而不是看广告参数。





2. 刚柔耦合：从"理想刚体"到"会变形的腿"

纯刚体仿真对 50 kg 以下的轻量级机械狗已经够用，但到了工业级（≥80 kg）、高速奔跑、跳跃落地场景，腿部连杆的弹性变形量已经能反过来影响关节力矩。

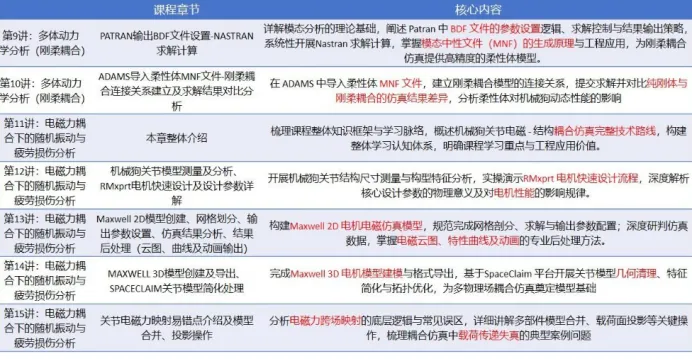

课件第 7–10 讲讲的是 Patran/Nastran/Adams 刚柔耦合：

• Patran 里给关键连杆（大腿、小腿、髋关节壳）做模态分析，导出 MNF（模态中性文件）；
• 在 Adams 里替换刚体，建立刚柔耦合模型；
• 对比纯刚体 vs 刚柔耦合的关节力矩——通常偏差在 8%~15%，跳跃工况能到 25%。

别小看这 15%，它就是你电机选型余量、电池续航估算误差的根源。





3. 关节电机：电磁力与结构的"暗中较劲"

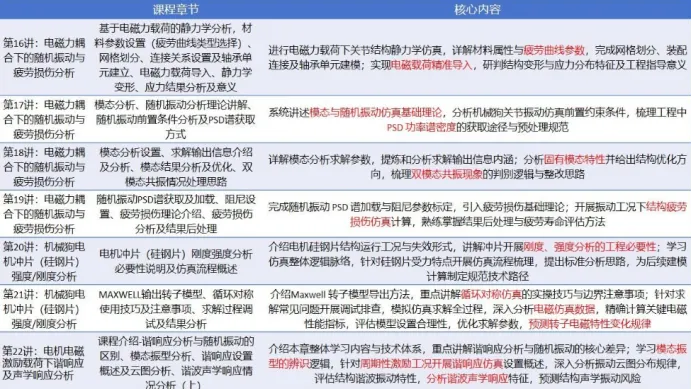

机械狗的关节电机是电磁-结构-热-声的源头。课件第 11–19 讲花 9 个章节讲清楚这条链路：

• 用 RMxprt 快速反出电机方案，再用 Maxwell 2D/3D 精算电磁力；
• Maxwell 输出的电磁力（径向力波 + 转矩脉动）通过载荷面映射投影到 Mechanical 的结构网格上；
• 加载后跑静力学 + 模态 + 随机振动 + 疲劳。

这里有个 99% 的初学者都会踩的坑：电磁力映射的载荷面和结构网格面不严格对齐，电磁力被投影到了"空气"上，结果应力云图漂亮但完全错误。课件里专门有 2 讲讲"易错点"——这是真金白银换来的经验。





4. 谐响应 + 谐波声学：电机啸叫的元凶

电机一启动就"吱吱"响，结构强度算过没问题——问题出在电磁激励频率与结构模态重合，产生谐波共振。

课件第 20–25 讲处理的就是这个：

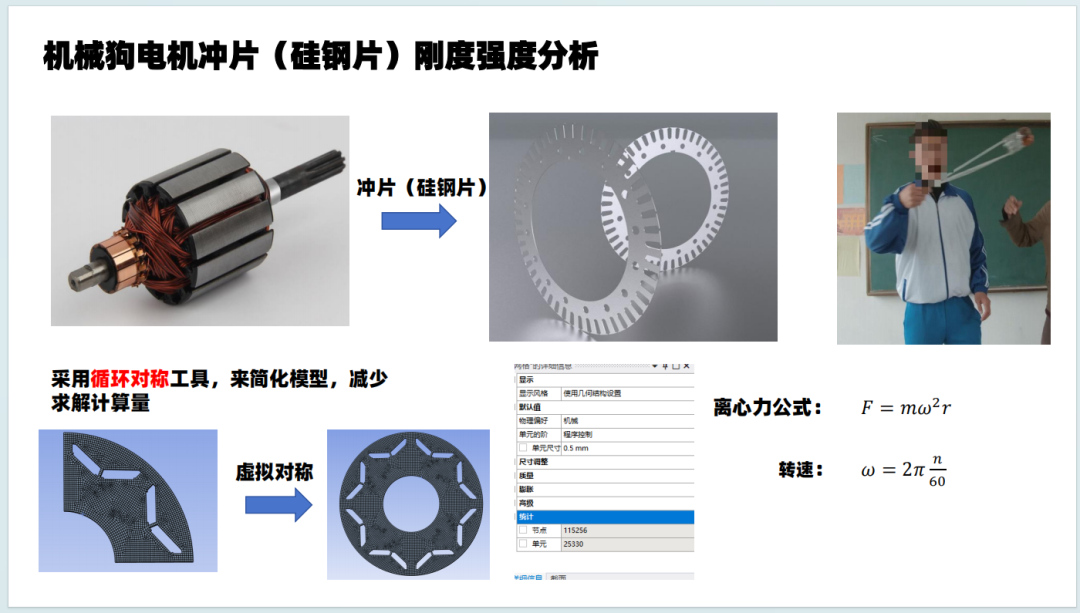

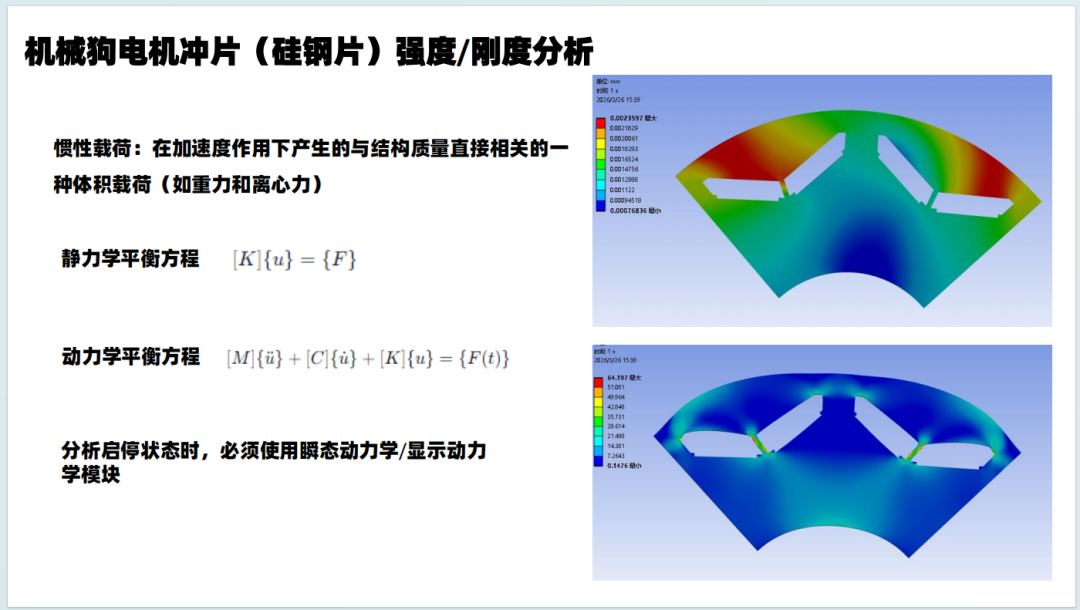

• 循环对称方法处理硅钢片，节省 90% 计算量；
• 谐响应分析扫频，找到电磁力频谱与结构模态的"危险交集"；
• 再上谐波声学模块 + ANSYS Sound，把振动云图"翻译"成人耳能听到的噪声。

一台关节电机的啸叫，可能是定子齿谐波、转矩脉动、轴承游隙、壳体薄壁振动 4 个因素叠加。CAE 的价值就是把这 4 个因素逐一拆开量化。





5. 驱动板热仿真：被严重低估的可靠性瓶颈

跑过 demo 的团队都有体会：机械狗连续跑 30 分钟，驱动板 MOSFET 温度就飙到 110 ℃，触发降频保护，速度直接掉一半。

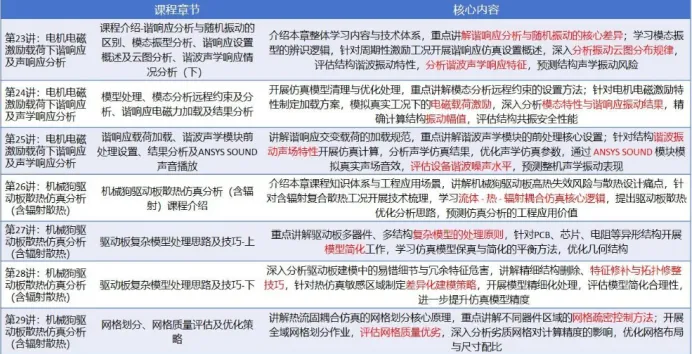

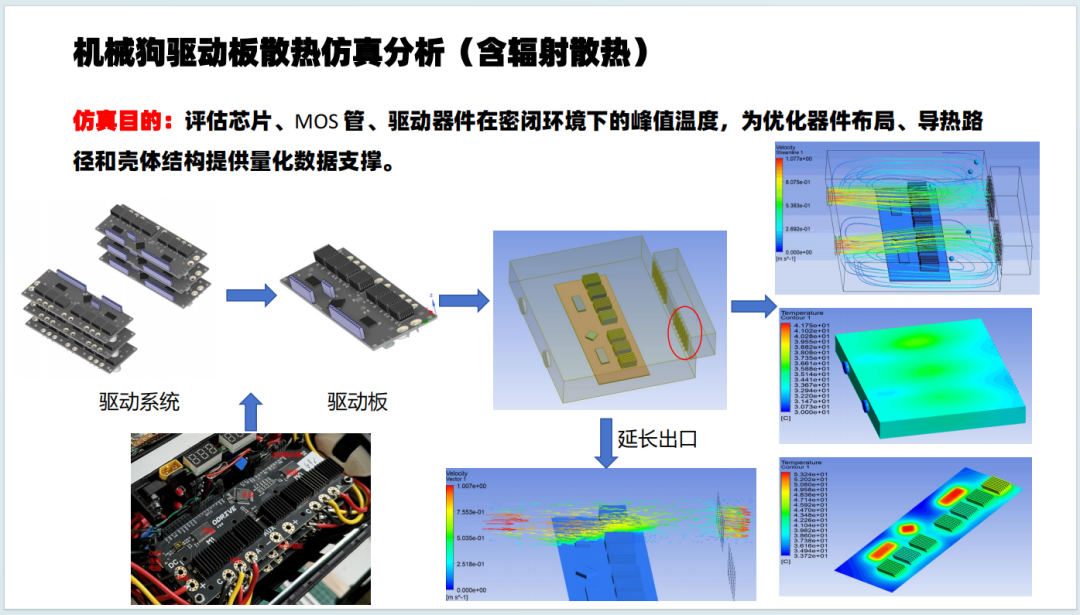

驱动板是典型的热-流-辐射三场耦合，课件第 26–30 讲专门拆解：

• PCB、芯片、电容、接插件——异形结构要不要全建？建到什么程度？
• FLUENT 里辐射模型怎么选（Surface to Surface / DO / Rosseland）？有辐射和无辐射的温升差异能到 20 ℃；
• 散热短板在焊盘？在大芯片？还是在接插件？云图一画就清楚。





6. 行星齿轮 + 同步带：传动系统的"热-固-弹"三连击

机械狗的关节里塞了两套关键传动：行星减速器 + 同步带。

• 行星齿轮（第 31–37 讲）：啮合生热 → 轮体热变形 → 啮合错位 → 应力集中，热固双向耦合是必选项；
• 同步带（第 38–41 讲）：超弹性材料本构（Mooney-Rivlin / Ogden）+ 大变形 + 柔性接触 + 分步求解，任何一个设置错了就不收敛。

这是机械狗 CAE 里最吃经验的两块。很多仿真工程师在同步带这一步直接放弃，转而用刚体等效——恭喜你，你已经失去了预测带疲劳寿命的能力。





7. 整机跌落冲击：从 1.5 m 摔下来还能不能跑？

课件第 42–48 讲做的是整机跌落：

• 整机模型简化——细小孔、倒角、冗余特征该删就删，但关节间隙、轴承游隙、螺栓预紧不能动；
• 印记面 + 批量螺栓 + 预紧力——这是装配应力的来源；
• 显式动力学求解，控子步收敛，节点数控制是核心 KPI——整机 800 万节点能跑，1500 万节点就崩。





8. 温度对模态频率的影响：被忽略的"温漂失效"

最后一道鬼门关，是课件第 49–50 讲的探究课：

温度变化 → 材料模量变 → 结构刚度变 → 固有频率变 → 原本避开的共振频率不再避开。

-25 ℃ 寒区和 +55 ℃ 高温下，同一台机械狗的某阶模态频率可以漂移 12%——足以把"安全裕度"吃光。

03

给从业者的一句话

具身智能的泡沫一定会来，也一定会破。能活下来的，不是 demo 跑得最炫的，而是出厂 12 个月还能稳定运行的。

CAE 不是 PPT 软件，是把"会坏"提前到"知道会怎么坏"。8 道鬼门关，2 句话总结：

• 整机层面，跑通多体动力学 + 刚柔耦合 + 跌落冲击；
• 关节层面，串通电磁-结构-热-声-疲劳的完整链路。

如果这两句话你还在"听说"的阶段，是时候动手了。

04

本周学习路径

最近不少读者在问："胡老师，你这套机械狗多物理场仿真体系有没有系统课？"

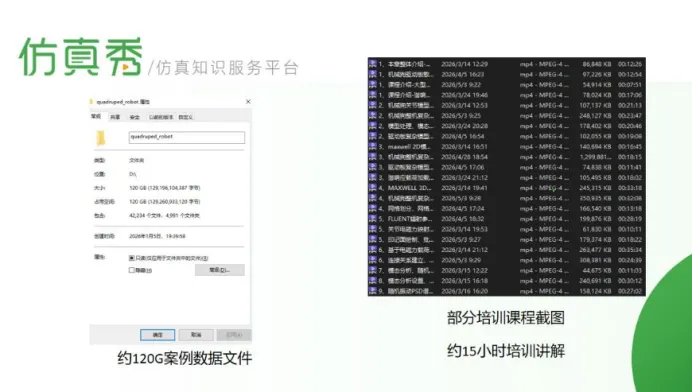

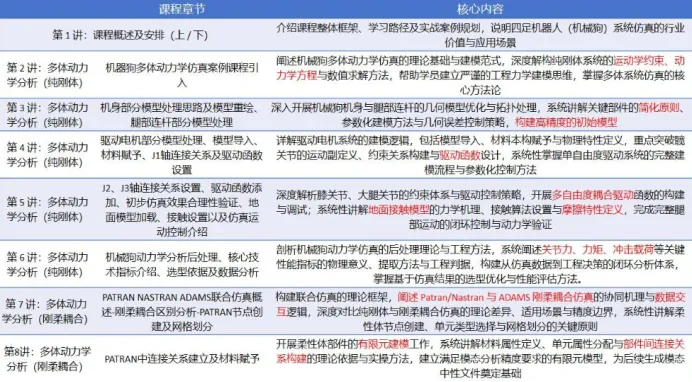

有。我把上面 8 道鬼门关拆成了 50 讲的 ANSYS 实战案例课，从 RMxprt 电机反设计，到 Maxwell 电磁力映射，到 Patran/Nastran 刚柔耦合，到 FLUENT 辐射散热，到超弹性同步带、到整机跌落——全案例驱动，每讲都有可下载的工程模型。具体目录和试听可以在仿真秀官网课程页查看（搜"机械狗"就能找到，链接放在阅读原文）。
