ABAQUS颜色编码映射插件：ColorCodeMap

插件介绍

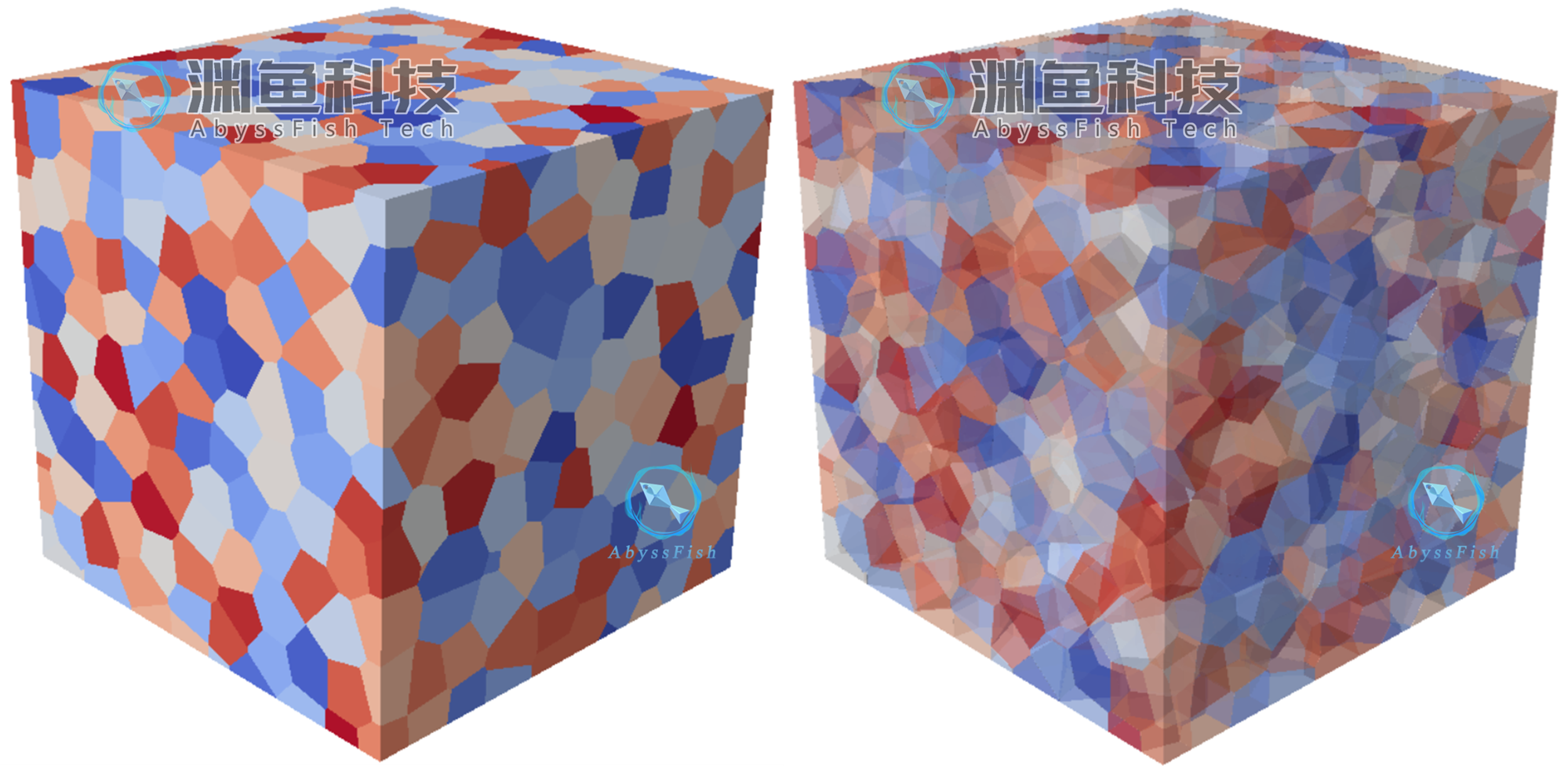

AbyssFish ColorCodeMap插件可实现ABAQUS内颜色编码一键映射，实现模型的美化、属性可视化等功能。

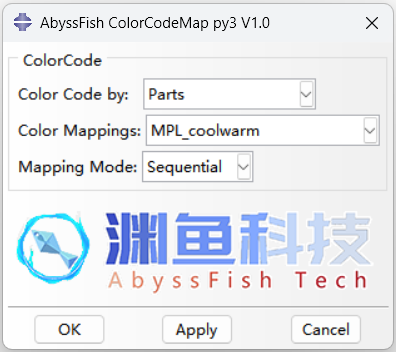

插件可通过“Color Code by”参数选择对部件（Parts）、截面（Sections）、材料（Materials）、蒙皮（Skins）、纵梁（Stringers）、集（Sets）、表面（Surfaces）、内部集（Internal sets）、内部表面（Internal surfaces）、显示组（Display groups）、选择组（Selection groups）、单元类型（Element types）、复合层接合部（Composite layups）、复合层（Composite plies）、几何元素（Cells）、面（Faces）进行颜色编码映射的一键设置。

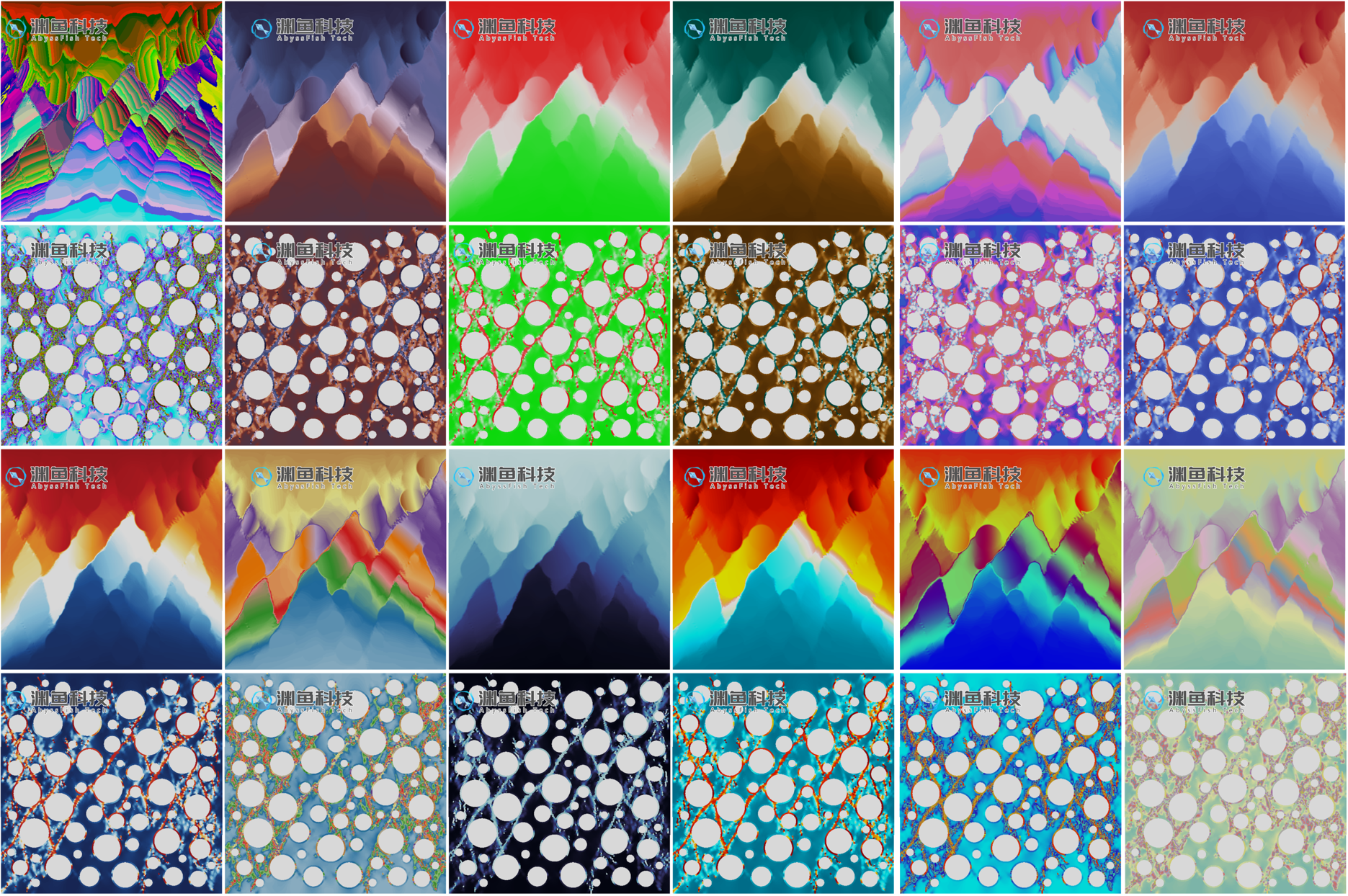

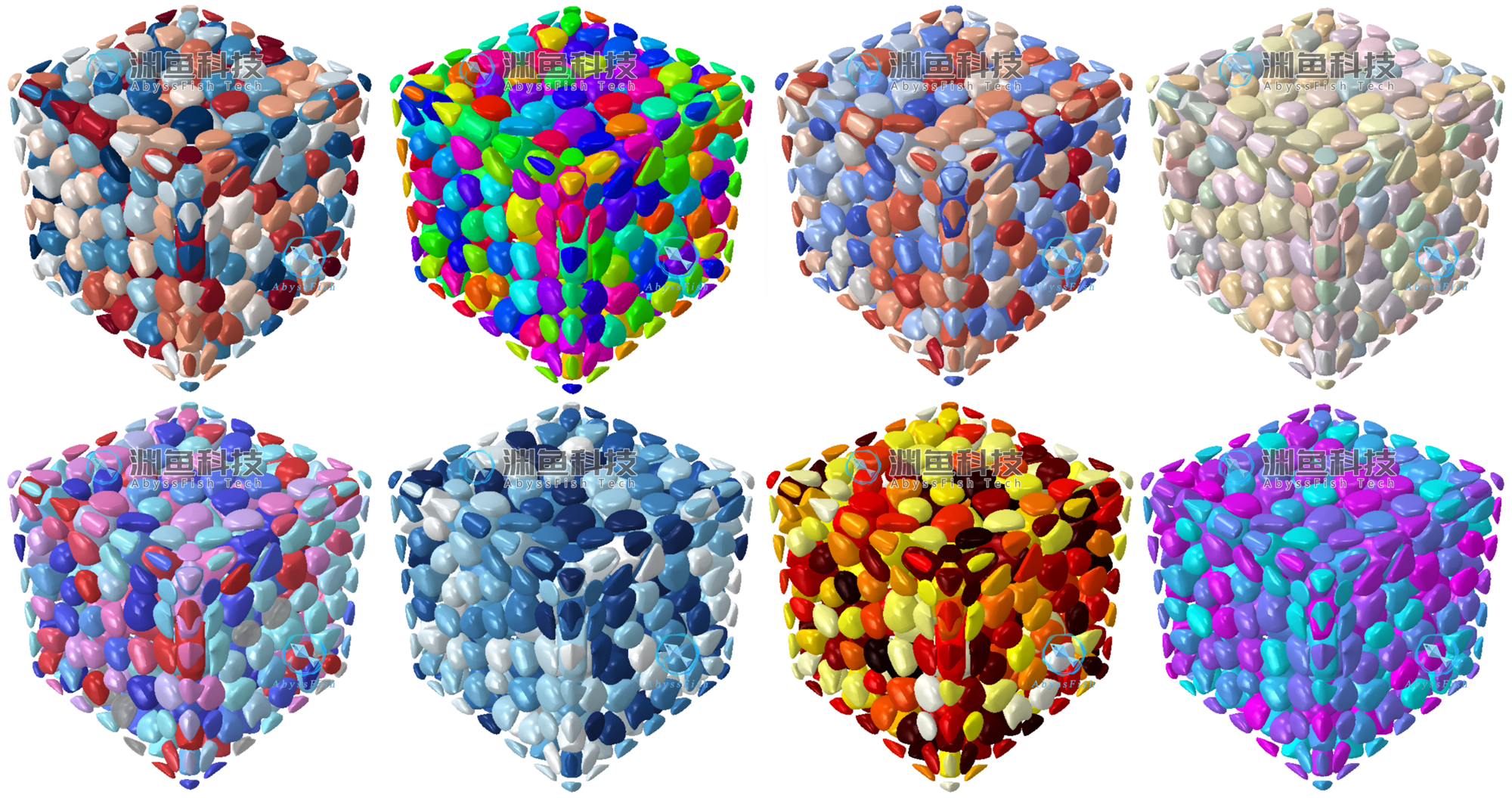

插件内置了400余种不同的颜色编码样式，可通过“Color Mappings”参数进行多种风格的颜色编码选取。

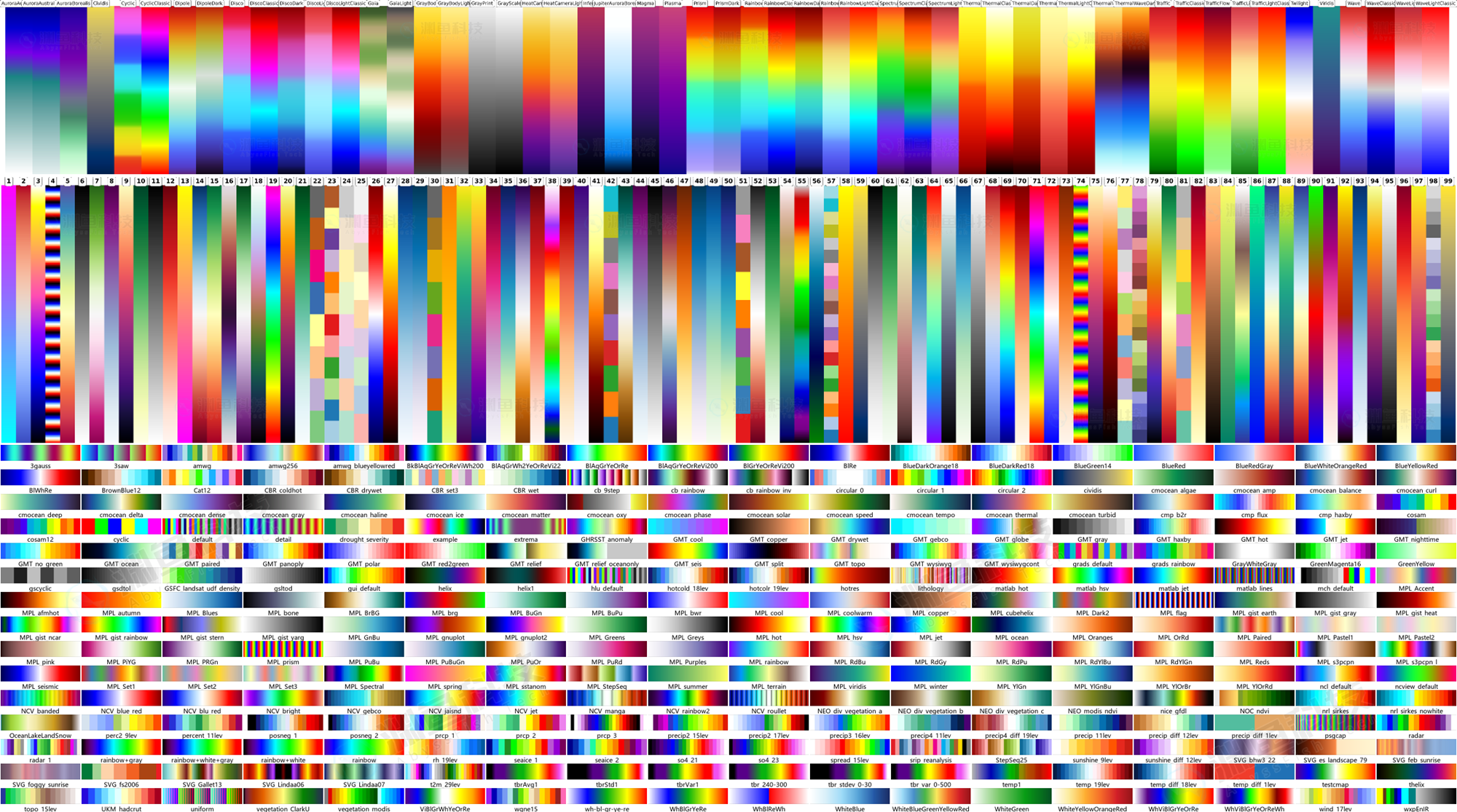

插件内置的所有颜色编码样式可通过附带的颜色预览卡进行预览。

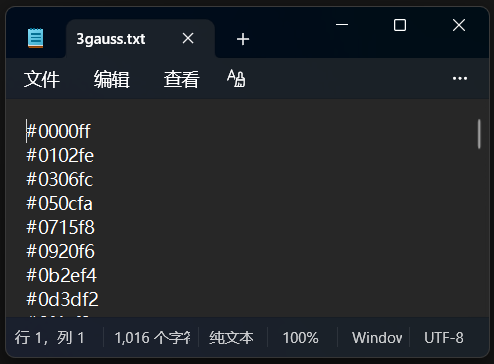

如需自定义颜色编码，可通过修改插件文件夹内Color文件夹下的txt颜色表实现，颜色编码格式设置如下。

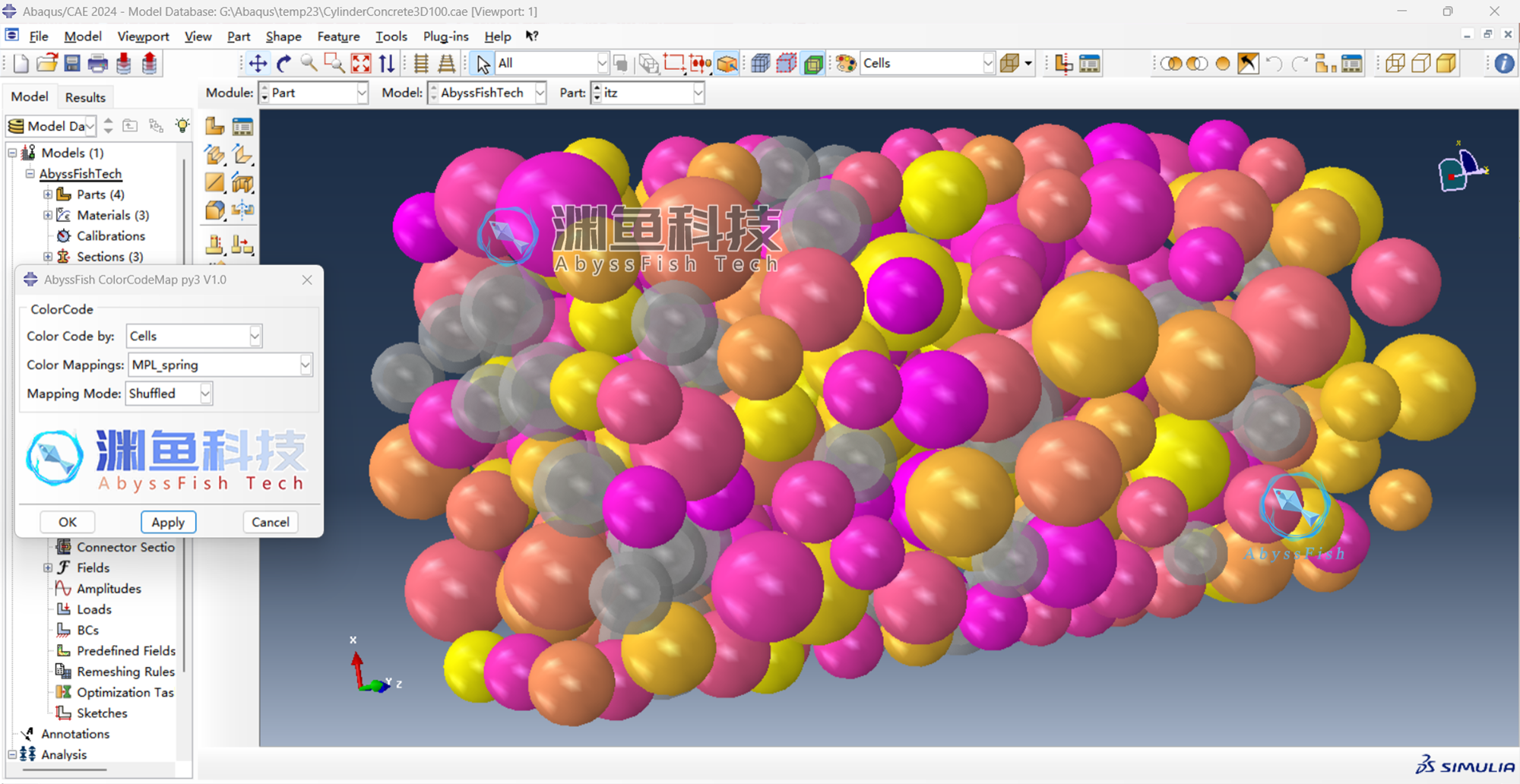

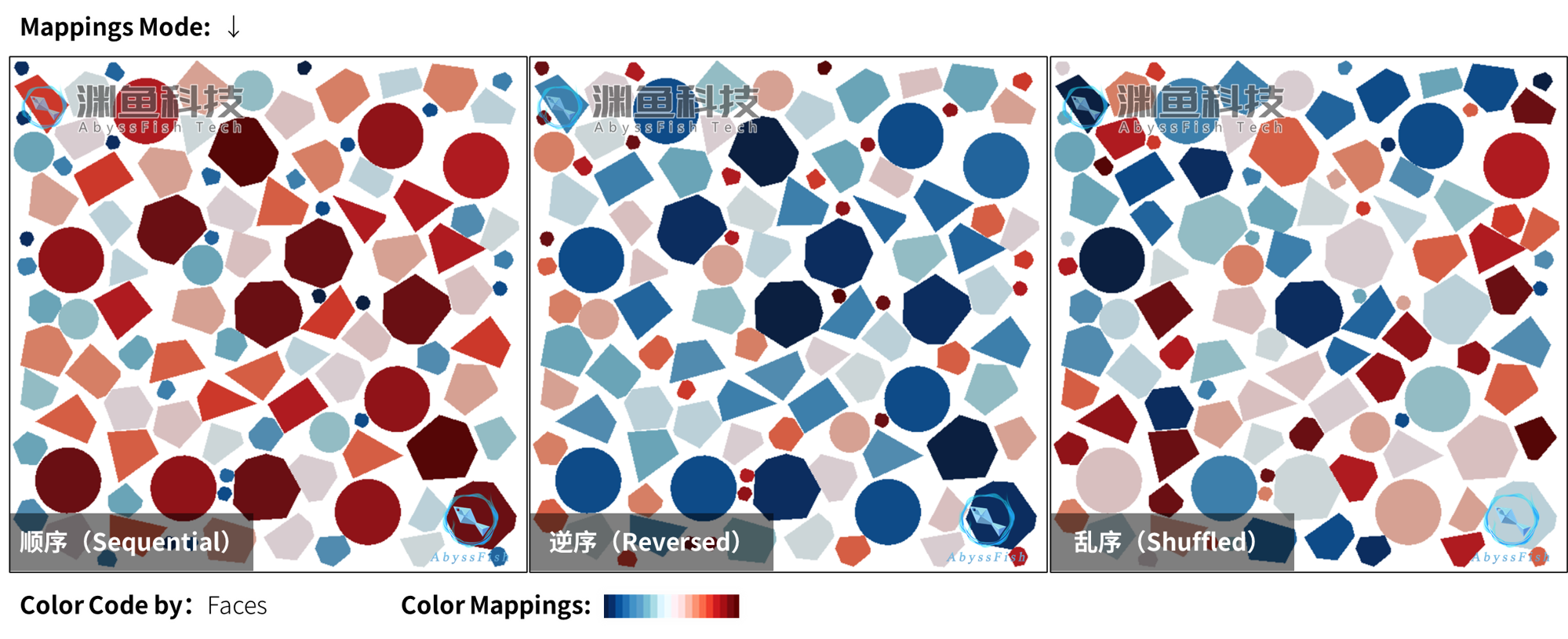

插件内置顺序（Sequential）、逆序（Reversed）、乱序（Shuffled）三种颜色编码映射模式，可通过“Mappings Mode”参数进行选取。顺序模式下颜色映射将根据Abaqus内所选对象的名称顺序，基于颜色编码对其进行颜色映射；逆序模式的颜色映射与顺序模式相反；乱序模式下将基于颜色编码对Abaqus对象进行颜色的随机映射。

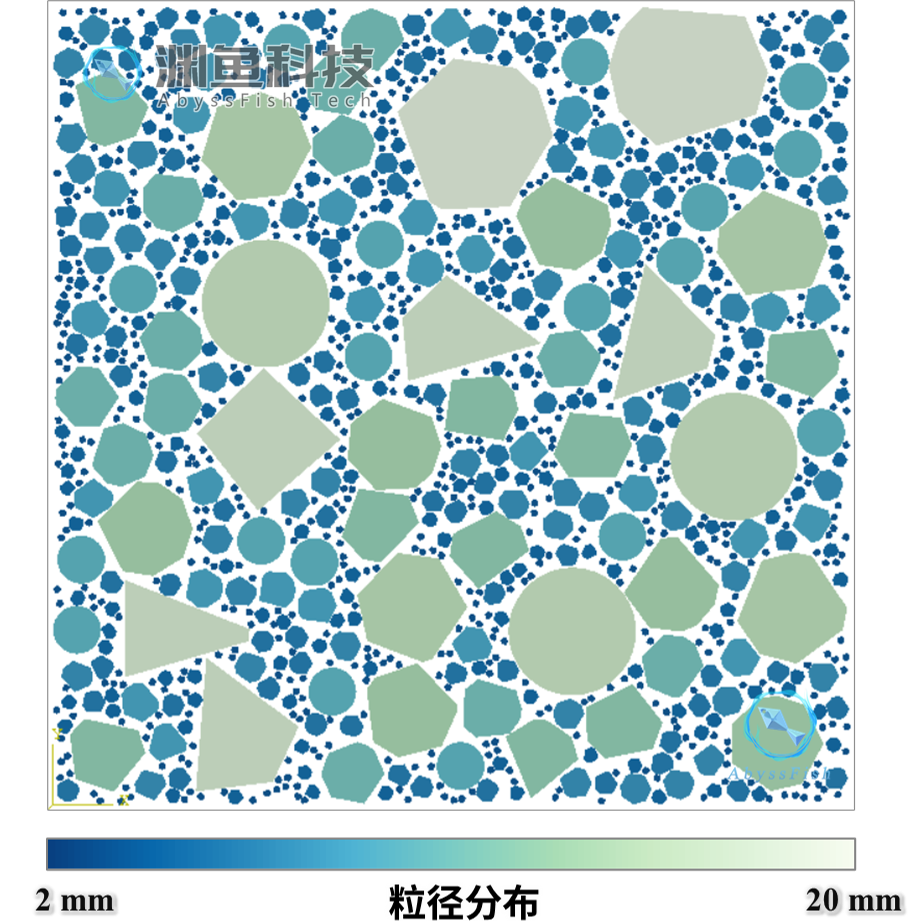

可采用插件的颜色映射功能对模型的几何属性、材质分布等进行可视化出图，注意采用的颜色图例需自行绘制，插件不具备绘制图例功能。

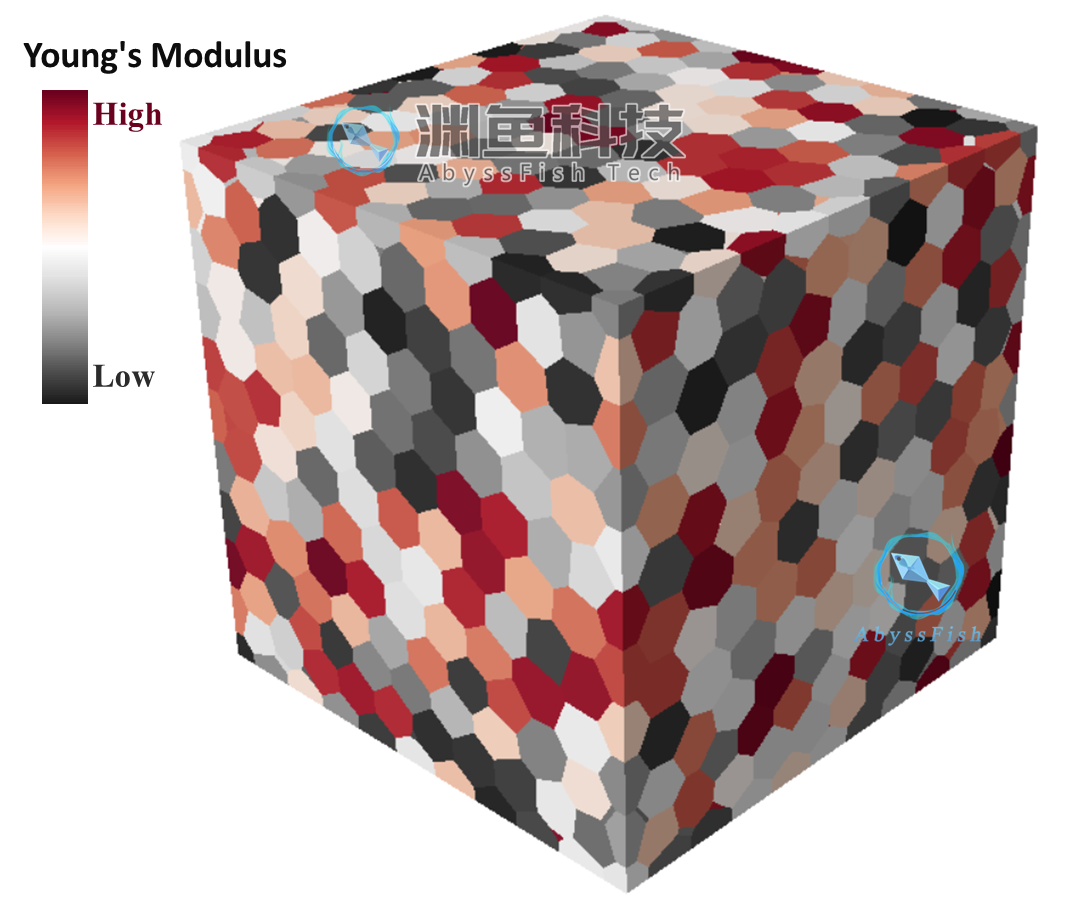

也可先通过随机材料分区插件将模型进行材料的分区后，设置相关材料参数，再通过本插件对按照材料名顺序有序排列的材料属性进行颜色编码映射可视化。

需注意，由于Abaqus CAE的UI可视化界面对大量的颜色切换兼容性不好，在切换不同的颜色编码时会出现显示失败的问题，此时重启Abaqus界面即可解决。推荐插件内每次切换“Color Mappings”参数前均重启Abaqus界面，更改插件的其他参数不会触发显示失败的BUG。

说明提醒

插件可运行在Windows 10、11系统上，适配Abaqus 2024 及以上版本。

插件需要注册，售价为单机许可的价格，购买后请联系作者获取许可证。
