导语：在很多高速链路仿真里，工程师一提到 AC coupling capacitor阻抗优化，第一反应往往是“挖空下看看”。这个做法在早期较低速场景当然有价值，但一旦进入 56G/112G PAM4、和电容连接的过孔和开窗和串扰、skew等因素都要考虑。

真正影响通道的，从来不只是电容值本身，还包括：

• 焊盘尺寸和间距
• 焊料与开窗
• 参考平面挖空方式
• 电容本体几何结构
• 电容与过孔、走线之间的组合关系

这也是为什么 ViaPro 在电容建模上做了专门增强。它不是简单给链路“加一个元件”，而是把电容相关的几何、边界、参考层和前后互连结构一起纳入建模流程，并提供 5 种不同电容模型，方便工程师在不同仿真速率、不同精度需求下做对比和选择。

01

为什么 AC 电容在高速链路里越来越不能“简化处理”？

在低速系统中，AC 电容更多是功能性器件，主要作用是隔直通交。

但到了高速链路里，它已经变成了一个典型的阻抗不连续点。

具体来说，电容位置常常同时叠加了下面几类效应：

• 焊盘带来的附加电容
• 电容前后短走线带来的局部不连续
• 参考平面开窗不当带来的回流路径变化
• 电容与过孔相邻放置时的耦合变化
• 差分两边结构不完全对称时产生的额外不平衡

很多链路调不顺，不一定是材料太差，也不一定是走线太长，而是某个“看起来不起眼”的 AC 电容区域已经把局部阻抗和回流环境破坏了。

所以，一个真正好用的电容建模工具，不能只停留在电路图层面，而要覆盖从 焊盘到器件本体、从参考层到端口侧互连 的整套结构。

02

传统做法有哪些不足？





只用理想元件，容易把关键结构信息丢掉

如果只在电路层面放一个理想电容，虽然仿真搭得快，但很多真实影响并没有体现出来：

• 焊盘和焊料的附加寄生没有进入模型
• 电容前后的短互连没有被真实表达
• 参考层挖空的范围和方式没有体现
• 不同封装或不同体结构之间的差异被抹平

这意味着结果虽然“有”，但不一定足够解释工程上的差别。





只做一种 3D 结构，容易陷入“精度有了，效率没了”

另一类常见做法是每次都直接搭完整 3D 模型。

这种方式当然更接近真实，但也会带来新问题：

• 前处理时间长
• 参数切换成本高
• 不利于快速比较多个电容结构
• 初学者很难快速理解“是模型差异还是结构差异”造成的结果变化

因此，很多时候工程师真正需要的，不是一种唯一模型，而是一套 从快速近似到更高保真 的模型梯度。

03

ViaPro 在电容建模上，核心强在哪里？

从源码实现可以看到，ViaPro 构造完整的 via-cap-via differential channel 。

程序会围绕电容对象建立焊盘、开窗、本体、参考层挖空，以及电容前后两侧的差分互连结构，并最终生成差分端口。

从实现逻辑看，它至少有几个非常实用的特性：

• 支持 Cap_type 1-5 五种电容模型，不是单一建模方式。
• 支持按照 CAP ID 对差分对进行分组，自动构建一组 via-cap-via 通道。
• 支持为每个电容实例单独指定 P/N 两侧中心坐标，便于多电容场景复用。
• 支持焊盘、焊料开窗、器件本体、内部结构和参考平面挖空联动生成。
• 支持电容一侧或两侧带 via 的真实互连拓扑，而不是只有一个孤立器件。

换句话说，它更像是一个 电容互连结构建模器，而不是一个单纯的“加元件脚本”。

04

五种电容模型，为什么很有价值？

将电容模型约束为 1-5 五种类型，这本身就说明工具设计时考虑的不是“只有一种正确答案”，而是给你提供一组可比较、可分层使用的模型方案。

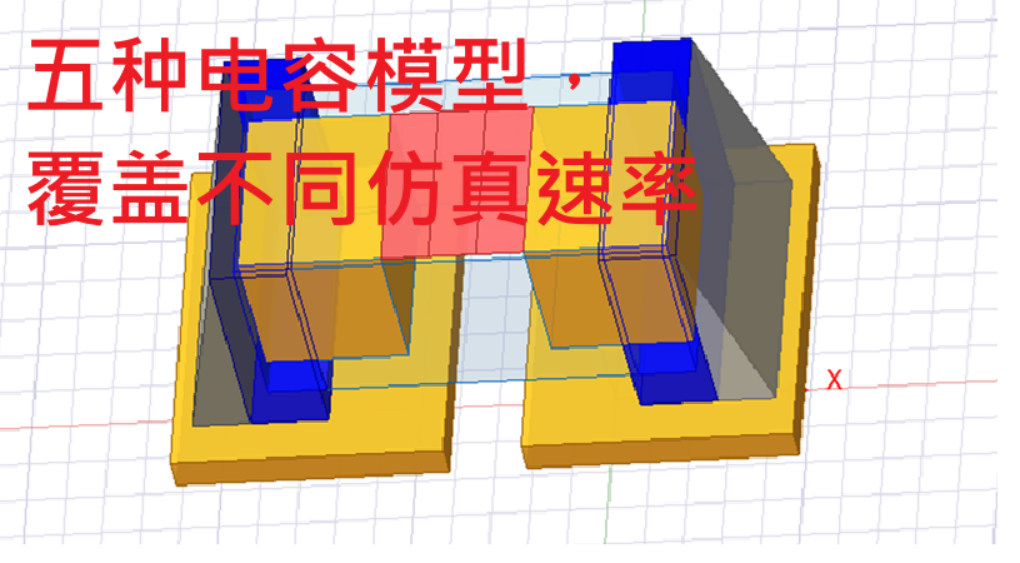

图1

图1｜ViaPro 支持五种电容模型，方便在不同精度和不同速率场景下对比

结合源码结构，可以把这五种模型理解为下面这样一组渐进方案：





Type 1：最快速的理想化桥接模型

Cap_type 1 使用一段 PEC sheet 连接焊盘之间的桥接区域，适合做非常快速的几何连通验证和结构占位分析。

它的优势是：

• 建模速度快
• 参数简单
• 适合前期流程打通和结构关系确认

它更像是一个“最轻量”的参考起点。





Type 2：显式 R/L/C 分段模型

Cap_type 2 会将桥接区域拆成三个连续 section，并分别赋予 R、L、C 边界。

这意味着工程师可以更清楚地理解：

• 电阻、电感、电容的分布式角色
• 同一器件在简化等效层面的分段表达方式
• 参数变化对结果的影响方向

这类模型很适合教学、参数敏感性分析，以及理解器件等效网络和几何结构之间的对应关系。





Type 3：带实体盒体和端部焊料的几何模型

Cap_type 3 不再只是平面边界，而是创建实体 box 形式的电容体，并在两端增加焊料几何。

相比纯边界模型，它开始把器件体积、端部连接和局部 3D 形态纳入考虑。

这种方式适合：

• 比较不同电容体尺寸
• 分析焊料和本体长度对局部不连续的影响
• 在效率和几何真实性之间取一个平衡





Type 4：显式端子 + 介质 + 内部电极的 3D 模型

Cap_type 4 会建立左右端子、介质体，并进一步加入内部电极结构。

这让模型不再只是“一个外壳”，而是开始体现 MLCC 类器件内部更真实的组成关系。

它的价值在于：

• 更适合中高速到高速场景的结构对比
• 有助于理解器件内部电极对寄生的影响
• 更适合做“模型复杂度提升后结果变化多少”的研究





Type 5：带内部左右金属块和中间 R/L/C 区段的混合模型

Cap_type 5 是非常有意思的一种实现。

它在内部不是只放一个整体电极，而是构造左右内部金属块，并在中间加入分段 R/L/C sheet。

这类混合模型的优势很明显：

• 兼顾一定几何真实性和等效参数表达能力
• 便于研究“内部结构 + 等效网络”共同作用的差异
• 适合在不同速率需求下做模型折中

对于学习者来说，这五种模型最大的意义不是“谁永远最准确”，而是你终于可以在同一工具链里比较：

• 模型简化到什么程度还够用
• 某个速率下需要用到什么建模粒度
• 不同电容模型之间差异主要来自哪里

05

这对不同速率仿真，为什么特别重要？

一个很现实的问题是，不同项目对模型复杂度的要求并不一样。

例如：

• 在较低速率或早期方案评估阶段，工程师更关心趋势和方向，快速模型更有价值。
• 在中高速场景下，器件几何和局部回流已经开始明显影响结果，需要更真实的实体结构。
• 在更高速率场景下，电容本体、焊盘、过孔、参考层和周边互连之间的耦合都可能影响结果，单一理想器件往往不够。

因此，ViaPro 支持五种电容模型的意义就在于：

• 方便你在不同速率下做横向比较
• 方便你理解模型复杂度和仿真收益之间的关系
• 方便你根据任务目标选择“够用且高效”的模型

这对于教学和研究尤其重要，因为很多人真正缺的不是一个模型，而是 缺一套可比较的方法论。

06

它不只是建电容本体，还会把周边关键结构一起考虑进去

真正好用的高速电容建模，不是只把器件本体画出来。

从源码实现看，ViaPro 会一起处理几个非常关键的部分：





自动生成四个顶层焊盘

程序会按 P/N 两极、左右两侧自动建立四个顶层焊盘。

这意味着电容不是抽象挂在线路上，而是以真实 pad 关系接入差分结构。





自动生成焊料开窗

工具会在表层介质和相关层上生成焊料开窗，这对贴近真实装配环境非常重要。

很多时候，局部寄生并不只来自铜，开窗和焊料环境本身也会影响局部场分布。





支持参考平面挖空，而且不止一种方式

capvoidtype 至少支持两类策略：

• 一种是按中心区域统一挖空
• 一种是分别围绕 P/N 两个电容中心做独立挖空

这点非常实用，因为高速电容区的参考平面处理，往往直接影响回流路径和附加寄生。

有了两种 void 方式，工程师就可以更系统地比较不同参考层处理方式的影响。

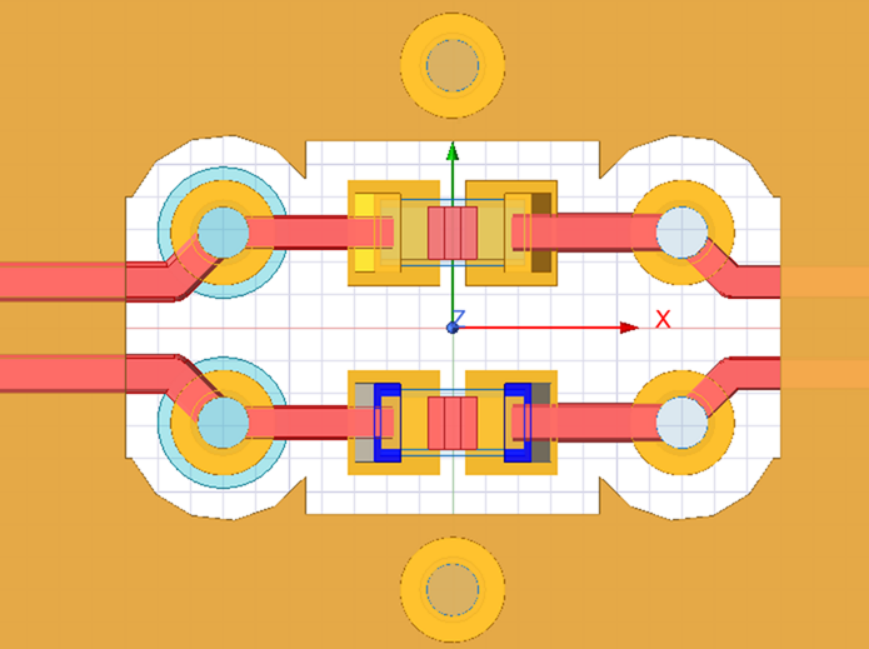

图2

图2｜AC 电容区域不仅是器件本体问题，也涉及焊盘、过孔和参考层协同优化





电容与前后 via、差分走线是一体化构造的

ViaPro 并不是先建好电容再单独连线，而是从 CAP ID 分组出发，将左右两条差分对组成一组完整通道，继续向外生成端口侧走线、向内生成 bridge trace，并在需要时加入 via。

这让它特别适合：

• 电容前后都带 via 的场景
• 电容位于通道中间、需要比较前后互连方式的场景
• 需要系统分析 via-cap-via 联合作用的场景

07

为什么这类工具对学习者尤其有帮助？

如果你只是想“把仿真跑出来”，很多软件都能做到。

但如果你真正想学明白高速链路里的电容建模问题，ViaPro 这种工具有几个非常难得的优势：

• 同一套流程下可以切换五种模型，便于建立比较视角。
• 几何参数和电容模型参数是分开的，便于理解“结构变化”和“模型变化”分别带来什么影响。
• 电容不是孤立对象，而是放在 via-cap-via 差分通道里分析，更接近工程真实场景。
• 可以把电容、焊盘、参考层、走线、过孔的联动影响一次性讲清楚。

对于学生、初中级 SI 工程师，或者正在做专题研究的人来说，这会比只背一些寄生参数结论更有价值。

08

对工程应用，它解决的也是效率问题

高速项目里，真正让人头疼的往往不是“不会建一个电容”，而是：

• 换一个模型要不要从头画？
• 想比较不同封装或不同本体结构时，能不能快速切换？
• 想验证不同参考平面挖空方式时，能不能不用反复手工修改？
• 想看不同速率下模型复杂度要求，能不能在同一环境里直接对比？

这些问题，本质上都是效率问题。

ViaPro 的价值，就是把这些重复动作尽可能参数化、结构化，让工程师把时间花在分析和判断上，而不是花在机械建模上。

09

写在最后：电容建模的关键，不是“越复杂越好”，而是“知道什么时候该用哪一种”

电容专题真正值得讨论的，不是单纯展示一个器件长什么样，而是帮助工程师建立下面这层判断力：

• 什么场景下理想化模型已经够用
• 什么场景下需要显式 R/L/C 分段
• 什么场景下必须考虑本体、端子和内部结构
• 什么场景下参考平面挖空和前后 via 联动会变成主导因素

从这个角度看，ViaPro 在电容建模上的优势很明确：

• 它支持五种电容模型，覆盖从快速近似到更高保真的不同层级。
• 它支持不同速率仿真对比，方便学习模型差异。
• 它把焊盘、焊料、参考层、走线和 via 一起纳入建模。
• 它既适合研究学习，也能满足大部分工程仿真需求。

如果你正在做高速链路仿真，尤其是涉及 AC coupling capacitor、BGA、via-cap-via 组合结构的场景，这类工具的价值往往不只是“省一点时间”，而是帮助你更快建立一套真正可复用、可比较、可解释的建模方法。
