第91夜 | 能量法6：用卡氏定理求解组合变形
地点：力学研讨室。
人物：
小生：看着桌上一个用铁丝弯成的直角支架，试图用手把它压弯。 老师傅：在黑板上写下了卡氏第二定理的通用公式。
1. 能量的交响：组合变形的总应变能
小生：师傅，昨夜的“附加虚力法”太妙了，帮卡氏定理打破了只能求加载方向位移的限制。但我平时在工地上看那些起重机的手臂、汽车的底盘车架，它们受力可不是乖乖待在一个平面里。它们往往不仅在一个平面内受力，而是空间的各种力都有，拉伸、扭转、弯曲全搅和在一起。 面对这种空间的组合变形，咱们这套能量法还顶得住吗？
老师傅：问得非常好！工程实际确实远比平面问题复杂。但你回想一下我们前几天讨论过的内容，在线弹性范围内，面对截面上同时存在几种内力的组合变形时，一个最重要的力学原理是什么？
小生：是力独立作用原理！各个内力互不干涉，各个内力及相应的位移相互独立。也就是说，轴力只对拉伸位移做功，扭矩只对扭转角做功，弯矩只对弯曲转角做功。
老师傅：没错。既然各个内力只对其相应的位移做功，那你觉得这种空间组合变形的杆件，它的总应变能该怎么计算？
小生：就像交响乐一样，既然互不干涉，那就把各个声部的能量直接叠加起来就行了！总应变能等于拉压、扭转、平面弯曲应变能的标量和：
老师傅：完全正确。现在，我们把这首交响乐塞进卡氏第二定理里。要求某一点沿某一外力 方向的位移 ，就是对这个总能量求偏导：
但是，如果带着平方项去把总能量全积出来再去求导，代数运算会非常繁琐。你有什么好办法来简化它吗？
小生：老规矩，微积分穿透术！积分和偏导是独立的，直接把 扔到积分号里面去。根据复合函数求导法则，可以进一步展开为：
师傅，这公式看着长，但其实特别清爽！它就是告诉我们：遇到空间组合结构，直接把每一段、每一种内力写出来，各自求个偏导，然后像流水线一样相乘再组装积分！
2. 空间折杆的挑战：弯扭组合的迷宫

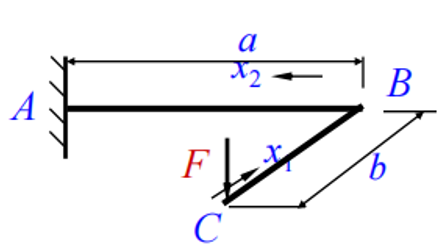

老师傅：既然你觉得它清爽，那就用它来解决黑板上这个空间折杆问题。 你看这个水平放置的直角折杆，A 端固定在墙上，AB 段长 ，BC 段长 。现在我们在悬空的自由端 C，施加一个铅垂向下的力 。 如果让你用以前的几何法求折杆截面 C 的铅垂位移，你会怎么做？
小生：（盯着铁丝比划了一下）这太可怕了！力 把悬空的 BC 段压弯了，C 点会下降。但是！力 偏离了固定段 AB，对于 AB 段来说，它不仅把 AB 往下压弯，还像个扳手一样，把 AB 段给拧转（扭转）了！ AB 的扭转会导致整个 BC 段像雨刷器一样绕着 AB 轴往下转。我不仅要算两段的挠度，还要算 AB 的扭转角，然后再折算成 C 点的位移……这空间几何关系能把人绕晕！
老师傅：没错，空间变形协调是传统几何方法的梦魇。但现在，暂时收起你的几何直觉，让我们完全相信卡氏定理的代数暴力。 第一步：分段建立坐标系，分析折杆各段的内力分量以及对载荷的偏导数。
3. 降维打击：让偏导数接管一切
小生：好，我分两段来写。先看悬空的 BC 段：以 C 为原点，向纸面内设为 轴（ ）。 这截只受力 的弯曲，没有轴力和扭矩。 弯矩方程：
对载荷 求偏导：
再看靠近墙的 AB 段：以 B 为原点，向左设为 轴（ ）。 由于力 作用在远端，对 AB 产生弯矩，弯矩大小跟位置有关： 弯矩方程：
对 求偏导：
同时，力 偏离 AB 轴的垂直距离是 ，所以整个 AB 段承受着一个恒定的扭矩！ 扭矩方程：
对 求偏导：
师傅，内力方程和偏导数都准备完毕！
老师傅：最后一步，由卡氏第二定理，把它们扔进你刚才推导的流水线里去。
小生：把 BC 段的弯曲、AB 段的弯曲和扭转全部加起来：
代入具体数值：
这积分太简单了，全是基础多项式！ 第一项： 第二项： 第三项： 合在一起，C 点的总铅垂位移就是：
算出来了！
老师傅：你感觉如何？
小生：酣畅淋漓！我完全不需要去想象 AB 扭转了多少度，也不需要管 BC 的切线斜率在三维空间里怎么变化。我只要机械地写出内力、求导、积分。卡氏定理自己就把弯曲和扭转对位移的贡献完美地缝合在一起了！
老师傅：这就是能量法的终极奥义。几何法要求你有一双能看透空间变形的“上帝之眼”，而卡氏定理只需要你拥有一颗冷静严谨的代数头脑。在复杂组合结构的求解中，能量法实现了从空间几何向一维微积分的降维打击。
