Deform6.1开始模锻模拟实例-王伟

3月前浏览663

一. DEFORM 软件介绍

DEFORM 系列软件是由位于美国 OhioClumbus 的科学成形技术公司(Science Forming Technology Corporation)开发的。该系列软件主要应用于金属塑性加工、热处理等T.艺数值 模拟、它的前身是美国 Battelle 实验室开发的 ALPID 软件。在 1991年成立的 SFTC 公司将 其商业化,目前,Deform 软件己经成为国际上流行的金屈加工数值模拟软件之一。

其主要软件产品有:

1. DEFORM-2D(二维)

适用于各种常见的UNIX T作站平台(HP, SGI, SUN, DEC, IBM)和 WindowsNT 微机平台。可以分析平面应变和轴时称等二维模型。它包含了最新的有限元分析技术,既适 用于生产设计,又方便科学研究。

2. DEFORM-3D(三维)

适用于备种常见的UNIX 工作站平台(HP, SGI, SUN, DEC, IBM)和 Windows-NT 微机平台。可以分析复杂的三维材料流动模型。用它来分析那些不能简化为二维模型的问题 尤为理想。

3. DEFORM-PC(微机版)

适用于运行 Windows 95,98 和NT 的微机平台。可以分析平面应变问题和轴对称问题。

适用于有限元技术刚起步的中小企业

4. DEFORM-PC Pro(Pro 版)

适用于运行 Windows 95, 98 和NT 的微机平台。比 DEFORM-PC 功能强大,它包含了 DEFORM-2D 的绝大部分功能。

5. DEFORM-HT(热处理)

附加在 DEFORM-2D 和DEFORM-3D 之上。除了成形分析之外,DEFORM-HT 还能分析热处理过程,包括:硬度、晶相组织分布、扭曲、残余应力、含碳量等。

二.模锻模拟

2.1 创建一个新的题目

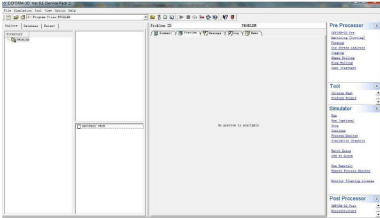

正确安装DEFORM6.1后运行程序DEFORM-3D,其界面如下图所示:

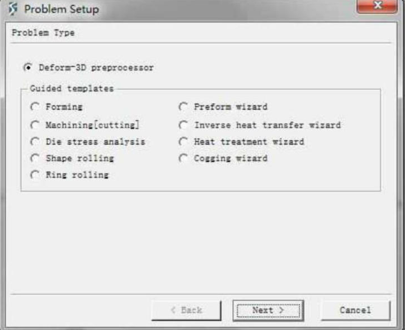

点击 里或从File 匚二> New Problem 建立新的题目。弹出如卜窗口。

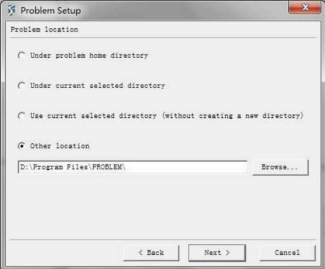

默认为 Deform-3D preprocessor 不用更改。点击 Next, 选择 Other location, 选择预设的程序存储地址。注意:路径不能包含中文!

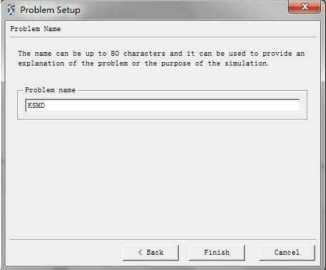

点击 Next, 输入Problem Name, 如 KSMD。


点击 Finish, 完成新题目的创建,自动进入前处理窗口,其创建的文件类型为 key。

 2.2 前处理

2.2.1 模拟控制参数设置

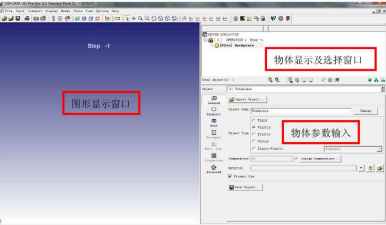

前处理操作窗口如下图所示,由图形显示窗口、物体显示及选择窗U、物体参数输入窗口组成。

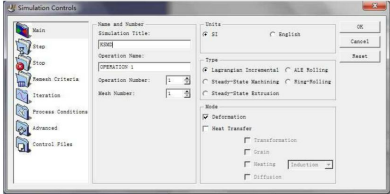

点击快捷按键image.png,或Input =>Simulation Controls 进入模拟控制参数设置窗U。


Units 选择框中选择 UI 国际制单位,弹出提示框时点 system defaults 。

在 Simulation Title 中可设定林题如 KSMD。

点击OK, 完成模拟控制参数设置。

2.2.2 导入毛坯几何文件

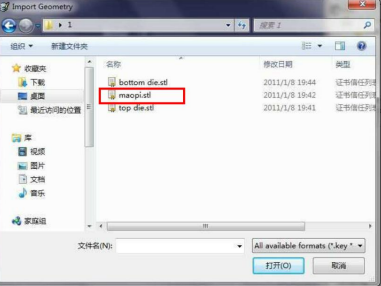

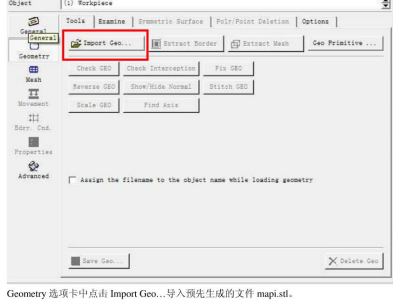

Deform 可导入的文件格式为stl,可由 UG 等建模软件生成。软件默认第一物体为workpiece 即毛坯。

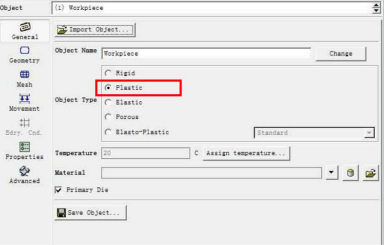

可在图形显示窗I」中看到导入的几何体。其默认物体属性为 Plastic, 温度为 20℃, 不用修改。


2.2.3 对毛坯进行网格划分

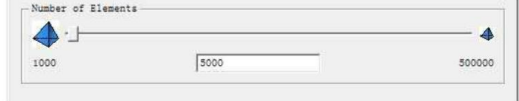

在 Mesh 选项卡中,Number of Elements 选项中输入网格数目。


网格数目根据毛坯尺寸和模拟精度要求设置,数目过多影响模拟计算速度,数目过少影

2<n<rate Mesh响模拟效果。此实例设定为 5000。点击 1生成网格。

2.2.4 设置毛坯材料

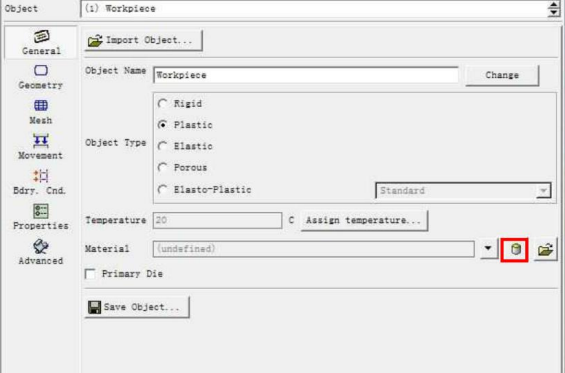

在 General 选项卡中点击回进入材料库。


由于材料库中没有我们要用的材料 Pb, 所以要自己建立Pb 的材料数据库,这部分将在附录部分介绍。

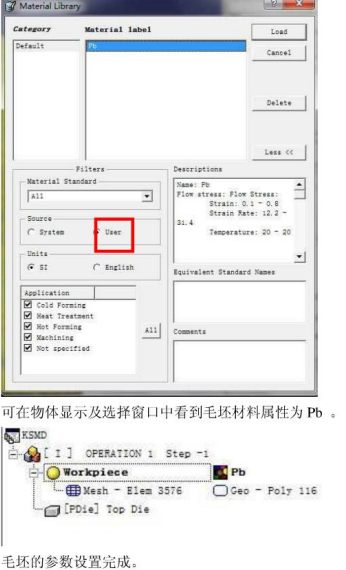

选择 User, 在 Material label 选择框中显示出用户自己建立的材料,点取 Pb, 点击 Load。


原资料见附件
