橡胶悬置刚度特性对过减速带平顺性的影响机制 —— 基于13自由度模型的参数化研究
1 研究背景与问题定义
在整车NVH开发中，悬置系统的研究多集中于点火、熄火、怠速及加速等动力总成激励工况，针对路面激励（尤其是过减速带瞬态冲击） 的研究相对匮乏。然而，随着消费者对整车品质感要求的提升，过坎冲击（Bump Impact） 已成为评价悬置系统性能的关键指标之一。
常规A级车受限于布置空间与成本，普遍采用发动机侧液压悬置（大阻尼）+ 变速箱侧橡胶悬置（低成本）的方案。本文基于上汽技术中心刘雪莱等人的研究，通过建立包含非线性悬置特性的整车13自由度模型，系统分析了橡胶悬置刚度参数对过减速带平顺性的影响。
2 整车动力学建模与试验验证

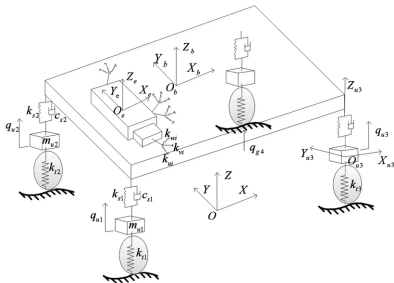

2.1 13自由度整车模型
为精确描述“路面→轮胎→悬架→车身→悬置→动力总成”的传递路径，建立了包含以下自由度的非线性模型：
动力总成：6自由度（3平动+3转动）
车身：3自由度（垂向、侧倾、俯仰）
非簧载质量：4自由度（4个车轮垂向）
关键建模细节：
液压悬置：考虑其动刚度与阻尼的频变特性，采用时域迭代算法计算悬上/悬下动反力。
橡胶悬置：引入双曲正切函数（tanh）描述主簧与撞块间的刚度过渡段，替代传统的分段线性拟合，显著提升模型精度。
3. 路面激励：将标准减速带（高50mm，宽300mm）简化为等腰三角形位移激励，车速设定为20km/h。
2.2 模型有效性验证
通过实车过减速带试验（发动机侧与变速箱侧悬上布置加速度传感器），对比仿真与试验结果（30Hz低通滤波后）：
时域：峰值时刻与幅值吻合度高；
频域：主要能量集中在11Hz附近，与动力总成Z向刚体模态一致。
该模型有效复现了悬置系统在瞬态冲击下的非线性动力学行为。
3 橡胶悬置参数敏感性分析
鉴于发动机侧已采用高性能液压悬置，本节重点讨论变速箱侧橡胶悬置的参数影响。
3.1 主簧-撞块间隙（Φ）的影响
间隙设计是平衡怠速隔振（需大间隙避开共振区）与冲击限位（需小间隙抑制位移）的核心矛盾。
间隙状态 | 悬上加速度峰值 | 变化趋势 |
|---|---|---|
基准值 (3mm) | A0 | 基准 |
增大至 5mm | ~1.9A0 | 激增90%，动力总成晃动剧烈 |
减小至 1mm | ~0.64A0 | 降低36%，振动衰减加快 |
结论： 减小间隙可显著抑制动力总成在过减速带时的相对位移与冲击加速度。工程中可通过增加预压量（η）来等效减小有效间隙。
3.2 主簧刚度（k1）的影响
刚度状态 | 悬上加速度峰值 | 变化趋势 |
|---|---|---|
基准值 (k0) | A0 | 基准 |
降低至 0.5k0 | ~2A0 | 倍增，大位移导致撞击能量剧增 |
增加至 2k0 | 显著降低 | 有效控制动力总成位移 |
结论： 盲目降低主簧刚度以提升怠速隔振，会导致冲击工况下悬置变形过大，反而恶化平顺性。需在模态解耦与冲击限位之间寻求最优刚度。
3.3 撞块刚度（k2）的影响
撞块刚度的作用具有条件依赖性：
大间隙（3mm）：主簧与撞块接触概率低，改变撞块刚度对加速度影响甚微。
小间隙（0.5mm）：接触频率高，增大撞块刚度可使峰值降低约40%，但会引发高频撞击，需关注橡胶疲劳风险。
4 工程应用建议
针对A级车前驱车型（横置动力总成），建议按以下优先级进行悬置调校：
优先优化间隙与预压：在保证怠速及WOT工况解耦率的前提下，尽量减小主簧与撞块的有效间隙。利用预压量（2~5mm）消除初始松动，是成本最低且见效最快的方案。
合理匹配主簧刚度：避免过低的主簧刚度。建议结合整车13自由度模型，校核冲击工况下的动反力与位移包络。
差异化设计撞块：若间隙已压至极限仍无法满足冲击要求，可适当提升撞块刚度，但需校核高频异响与耐久性能。
参考文献
[1] 刘雪莱, 杨利勇, 曹冲. 橡胶悬置刚度特性对过减速带平顺性影响研究[J]. 农业装备与车辆工程, 2020, 58(01):1-5+16.
[2] Shangguan W B, Liu X L, et al. Design method of automotive powertrain mounting system based on vibration and noise limitations of vehicle level[J]. Mechanical Systems and Signal Processing, 2016.
