方向盘抖动难搞？动力吸振器可能是你成本最低的那把"钥匙"

做过底盘/动力总成NVH的兄弟都懂——方向盘是驾驶员屁 股之外的第二触点，方向盘一抖，所有静音工程都等于零。

而方向盘抖动的经典根因，几乎绕不开一句话：

转向管柱模态（30–50 Hz） ↔ 发动机二阶激励频率 → 模态耦合 → 共振放大

这不是偶发问题。随着轻量化、刚性设计趋势，大量量产SUV的转向管柱一阶弯曲/整体模态就落在 40–50 Hz 这个区间——恰好又是四缸机常用转速（1300–1600 r/min）下二阶激励 43–53 Hz 的"火力覆盖区"。

所以真正的问题是：耦合躲不掉，改结构又贵，怎么用最低代价把响应压下去？

这篇论文给出的答案直白而有效——在方向盘侧加装动力吸振器（DVA, Dynamic Vibration Absorber），用反 共振吃掉共振峰。

一、理论底牌：为什么动力吸振器能"消峰"？

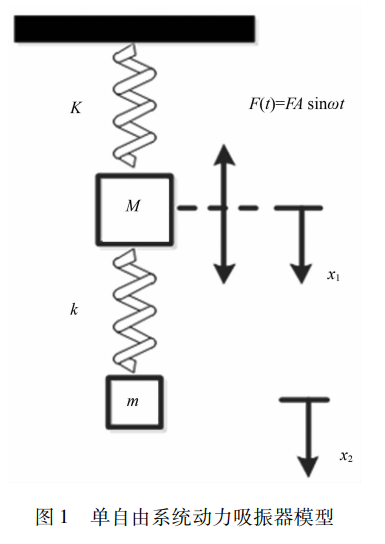

论文把方向盘动力吸振器抽象为经典的无阻尼二自由度系统（主系统 M-K + 附加系统 m-k）：

关键结论来自频响解的形式：

当激励频率 ω = ω_b = √(k/m)（吸振器固有频率）时，主系统（方向盘侧）的振幅 → 0

这就是反 共振原理的工程精髓——不是把激励消灭，而是给它另找一个"能量垃圾桶"（附加质量-弹簧系统），让振动能量走旁路耗散掉。

方向盘DVA在实际工程中通常是单自由度的：一个质量块 + 橡胶弹臂，以一定安装方式耦合到方向盘/气囊模块骨架上。

二、三种方向盘DVA结构路线怎么选？

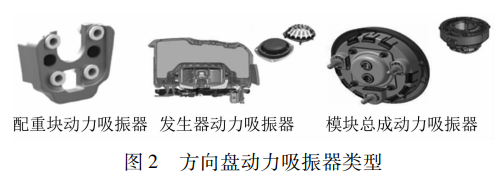

论文把工程上常见的方向盘动力吸振器分成三类，对应不同的"拿什么当配重"：

结论明确：模块总成型是三者中NVH性能最优的，但也要看你的方向盘架构能不能"让得出来"那个间隙。

💡 工程取舍提示：如果你的项目已经到SOP附近，改气囊模块不现实 → 发生器型往往是性价比最高的妥协方案，论文案例中就是走的这条路线。

三、实车案例复盘：从"为什么对比车没事"到"DVA频率怎么定"

Step 1 — 锁定问题频段

某SUV在：

• 40 km/h 匀速巡航 + 小油门加速

• 方向盘明显抖动，主观不可接受

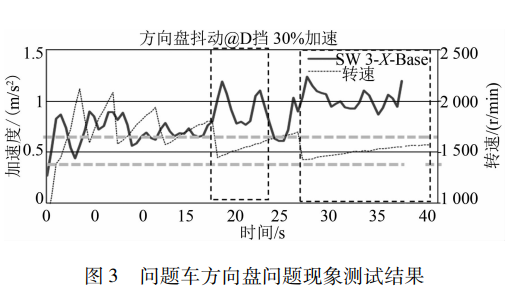

测试证据链：

• 抖动频率特征与发动机转速强相关

• 发动机 1300–1600 r/min → 二阶激励 43–53 Hz

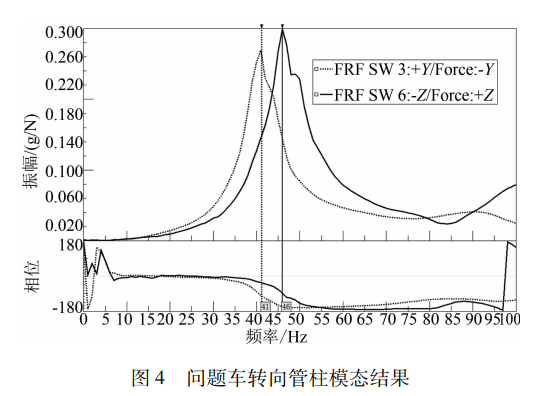

• 转向管柱模态测试：Y向 41 Hz / Z向 46 Hz

• → Z向 46 Hz 精准落进 43–53 Hz激励带 → 模态耦合共振

到这一步，诊断其实就闭环了。

Step 2 — 对标：别人家也在耦合，为啥不抖？

论文 做了一个非常扎实的动作——拉一台主观优秀的同级SUV做源-路径-响应拆解：

两个关键信息：

1. 源（管柱输入）两车差得不夸张——说明根因不在某个异常的异常激励源；

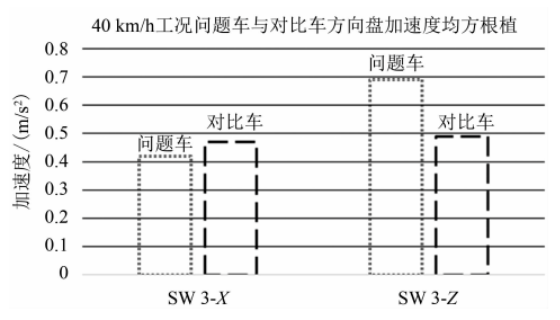

2. 但管柱→方向盘的响应放大，问题车是 8.2×，对比车只有 3.6×——差了两倍多。

拆结构后发现：对比车装了模块总成动力吸振器。问题车没装。

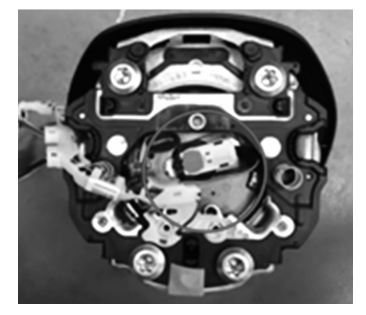

图5 对比车模块动力吸振器布置

这一页分析的价值在于——它把"要不要DVA"从玄学变成了可量化的响应函数对比。

Step 3 — DVA装车调试：频率怎么对？

问题车最终选用发生器动力吸振器（考虑可实现性），做了三颗不同调谐频率的样件：

• 45 Hz / 48 Hz / 51 Hz

验证分两块：转向管柱模态FRF测试 + 道路工况（30%油门加速 & 40 km/h巡航）

模态层面的变化

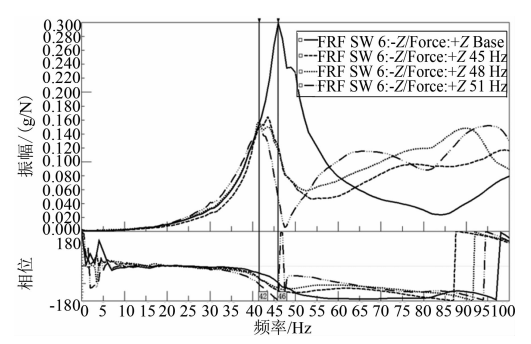

安装DVA后，原46 Hz模态峰被"劈"成双峰，中间出现反 共振谷，FRF峰值幅值下降约 50% ——教科书级别的现象。

图7 安装动力吸振器前后转向管柱模态

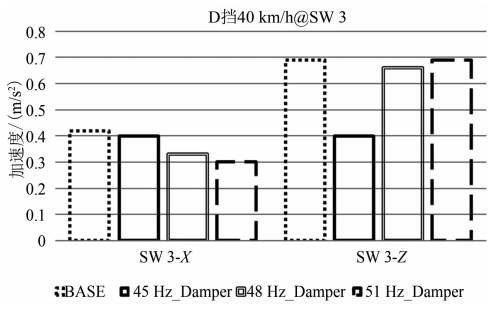

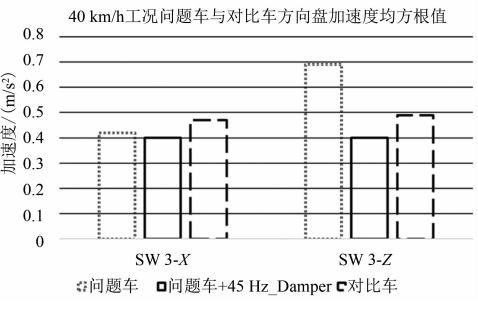

道路工况结论（核心）

最终选型：45 Hz 发生器DVA

装车后与对比车对飙——问题车方向盘振动降到对比车水平，甚至更好。

四、给NVH工程师的三条硬核Takeaway

✅ 1. 先判"耦合必然性"，别死磕源

30–50 Hz管柱模态 + 四缸机常用转速带 = 高概率耦合区间。如果你的项目还在前期，能把管柱模态推出去（>55 Hz）当然最好；但如果到了后期——DVA是改动量最小、风险可控的止血方案。

✅ 2. DVA频率不是越高越好

论文给出了非常明确的调试方向：优先对齐管柱模态频率（本例 46 Hz → DVA 45 Hz最优），但也要注意X/Z向方向性差异和各工况综合权衡——所以仍需要扫频做2–3颗样件验证，不能只算不做。

✅ 3. 发生器型是后期项目的"甜点"

如果你不能动气囊模块总成就构型，用发生器+橡胶悬置的方案，空间侵入小、标定工作量低，且论文实测证明能打。

写在最后

方向盘抖动的终极解法永远是 "源–路径–响应"三位一体，但在现实项目中：

有时候你需要的不是推翻一版转向管柱，而是一颗调对频率的动力吸振器。

这篇论文的价值不在于提出新理论，而在于把DVA从"玄学配件"变成了一条有数据、有对标、有调试方法的工程路径——这对一线NVH工程师来说，才是最有用的东西。

📌 参考：姜骏, 陈华杰, 王双. 动力吸振器在方向盘抖动优化中的应用研究[J]. 上海汽车, 2020(08). doi:10.3969/j.issn.1007-4554.2020.08.05，需要原文请后台留言“方向盘”。

如有不同项目经验或踩坑案例，欢迎在评论区交流 👇

来源：汽车NVH云讲堂
