Lumerical案例 | 2D 偏振分束光栅耦合器

2月前浏览667

在本例中,介绍了一种用于优化2D偏振分束光栅耦合器(2D PSGC)的光子逆向设计工作流程。2D PSGC应用于光子集成电路(PIC)中以实现偏振分集,从而能够高效耦合P偏振和S偏振。本示例演示了如何优化2D PSGC以降低峰值插入损耗、增加带宽并降低偏振相关损耗(PDL)。本示例仅支持在Lumerical 2025 R2.1及更高版本上运行。此外,建议使用GPU进行计算。我们在优化过程中使用了两块H100 GPU显卡(每块95GB内存)。

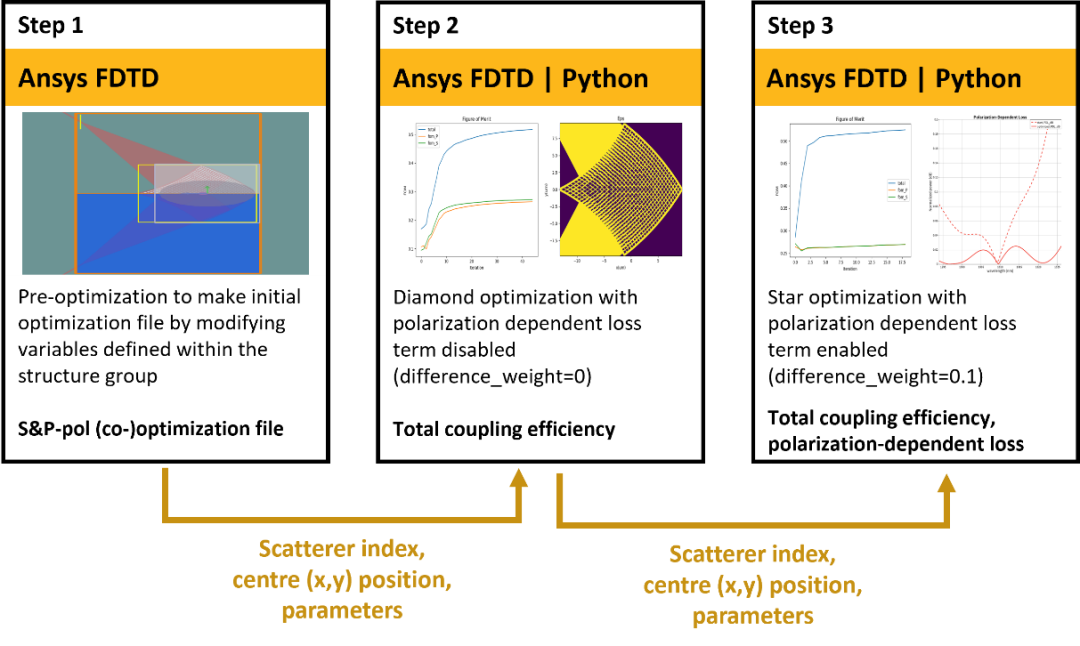

概述

本示例将演示如何使用逆向设计方法生成2D PSGC。

本示例大量借鉴了LumOpt框架,可参考文末链接[1][2][3]。

步骤1:预优化

在此步骤中,可在预优化项目文件中修改2D PSGC结构以建立初始设计。接下来,执行一个准备脚本,将该项目文件的副本配置为LumOpt的输入。该脚本还会生成LumOpt所需的其他输入数据文件,具体说明请参见文末链接[4]“Run and Results”部分。此步骤为可选步骤,因为示例中提供的预优化文件已运行过该准备脚本。

步骤2:菱形优化

利用步骤1中生成的文件,我们对2D PSGC进行逆向设计优化。优化完成后,将运行一个脚本以准备步骤3(星形优化)所需的输入文件。此步骤也可跳过,直接测试步骤3。不过,强烈建议将钻石优化作为新设计的第一个阶段,因为它的运行速度要快得多。

步骤3:星形优化

利用步骤2中获得的理想解,我们进行第二次反向设计优化,以减小偏振相关损耗(PDL)。

运行和结果

步骤1:预优化

如果您想直接运行该示例,则无需执行此步骤;但若需根据您的需求修改初始设计,则必须进行预优化。

1.在FDTD中打开文件GenO-Si2-dia-Ppol_pre-opt.fspGenO-Si2-dia-Spol_pre-opt.fsp

2.根据需要修改结构组,并运行脚本prepare-input-files_stage2.lsf

下文所示的PSGC参数化基于参考文献[1]和[2],而层厚和一般几何参数(例如波导宽度)则取自参考文献[3]。

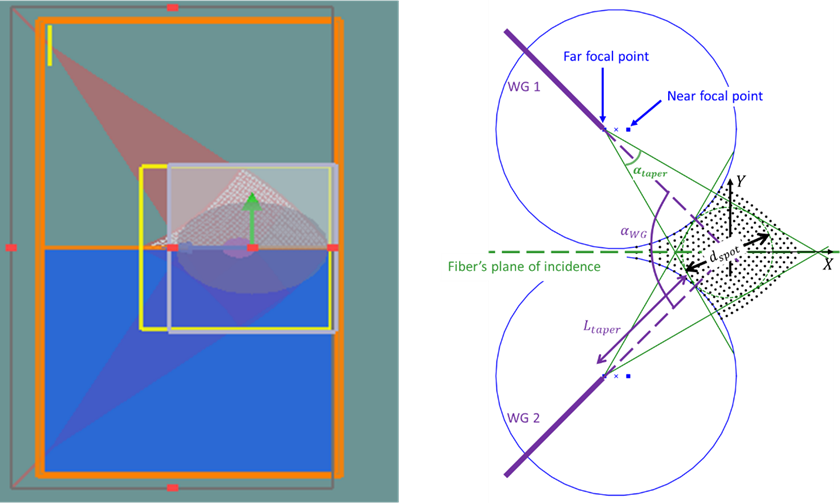

PSGC由带有两个taper的2D散射体阵列形成,每个taper连接到一个波导(WG1和WG2)。波导之间的角度(αWG)为π/2,整个结构关于光纤的入射平面是对称的。散射体排列在两组共焦椭圆的交点形成的网格上,波导尖端位于远焦点,如上图所示。初始设计可以通过调整结构组(psgc-star-fast)中定义的变量(如dspot,Ltaper,和αtaper)进行修改。有关结构组的更多信息,请参阅文末链接[5]

修改GenO-Si2-dia-Ppol_pre-opt.fspGenO-Si2-dia-Spol_pre-opt.fsp文件后,运行prepare-input-files_stage2.lsf文件,该文件准备每个偏振(P和S)的仿真文件。脚本首先加载两个偏振的预优化文件(*pre-opt.fsp),并保存新版本用于优化。在此过程中,脚本还使结构组能够将关键配置数据(如参数、散射体索引和中心位置)保存为.txt文件。

步骤2:菱形优化

1.在FDTD脚本文件编辑器中打开文件GenO-Si2-dia-Ppol.py

2.根据需要修改优化配置(参数限制、优值中波长的范围和权重等),然后运行Python脚本。有关优化配置的更多信息,请参阅文末链接[5]。

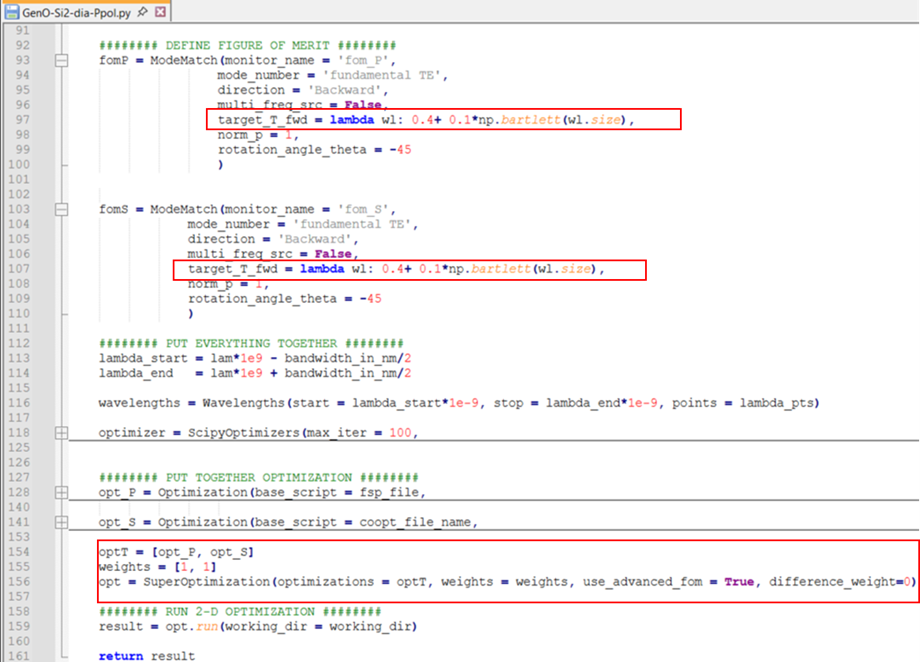

在此,我们加载步骤1中的初始设计和参数,并针对以1310nm为中心的多个波长运行优化,波长范围为55nm,采样点数为5个。

品质因数(FOM)定义为S偏振和P偏振之间的最小耦合效率,且禁用偏振相关损耗(PDL)惩罚项(difference_weight=0)。

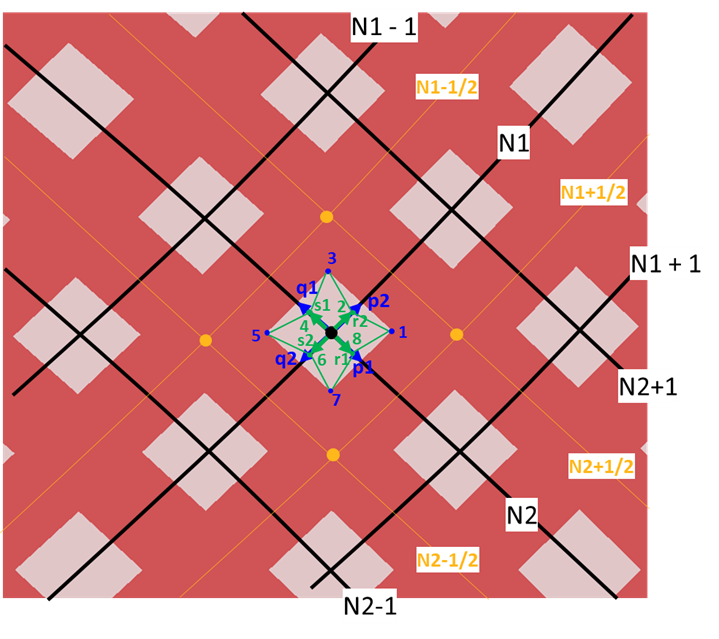

在这种情况下,设计参数是图中所示每个菱形散射体的距离p1,q1,p2和q2。

由于对称性,有406个独立的散射体用于优化,它们对应于结构的上半部分(正y轴)。每个散射体有4个参数(p1,q1,p2,q2),但沿二等分线(对称平面)的散射体只有2个。因此,总共有1568个独立参数将进行优化。

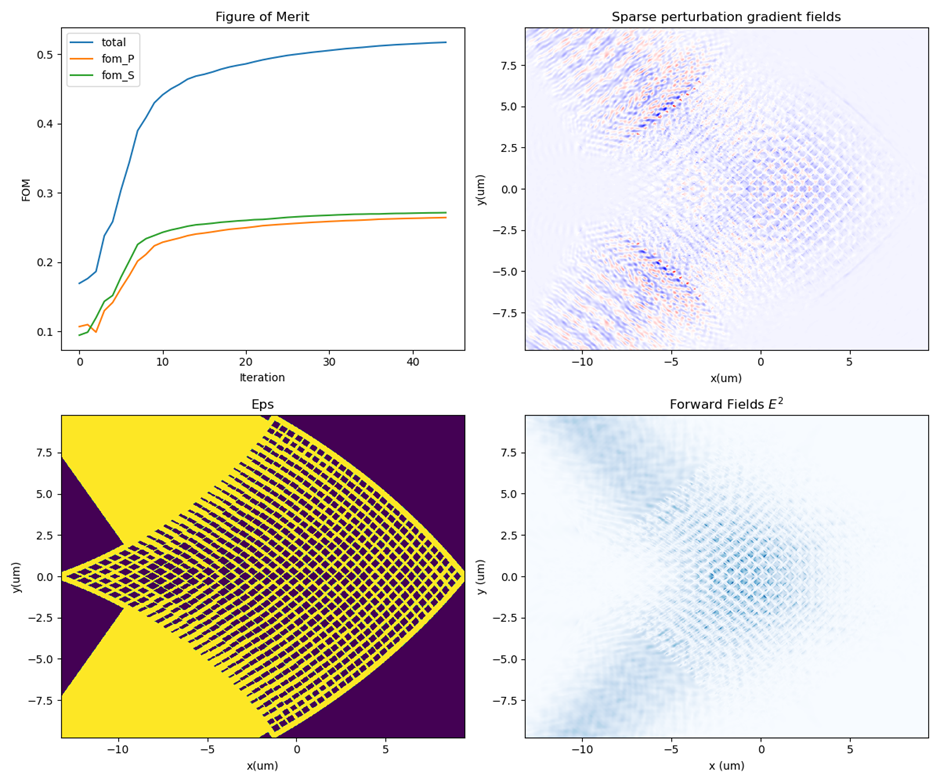

在此,优化在经过约22小时、44次迭代后终止,总优值约为0.52。

步骤3:星形优化

1.打开prepare-input-files_stage3.lsf文件,如果使用与步骤2不同的迭代以获得理想设计,请更新步骤3中的pre_opt_file_fullnamepre_coopt_file_fullname

2.在FDTD脚本文件编辑器中打开GenO-Si2-star-Ppol.py

3.根据需要修改优化配置,并运行Python脚本。

4.优化完成后,运行best_design文件夹中的best_design_an alysis.lsf文件,以比较初始设计、理想菱形设计和理想星形设计的耦合效率谱。该脚本还会为这三种设计生成GDS文件。

这里,FOM与步骤2相同,但启用了PDL惩罚项(difference_weight=0.1)。除了步骤2的设计参数p1,q1,p2和q2(菱形优化)之外,这里引入了参数r1,s1,r2和s2来生成星形散射体,如图所示。

由于此情况下每个散射体有四个附加参数,因此有3136个独立参数进行优化(与菱形散射体的对称性考虑相同)。在此,优化在经过约14小时、18次迭代后终止,总品质因数约为0.52。需注意,由于PDL惩罚项的存在,本例中的FOM初始值为0.28,低于步骤2(无惩罚项)的FOM。

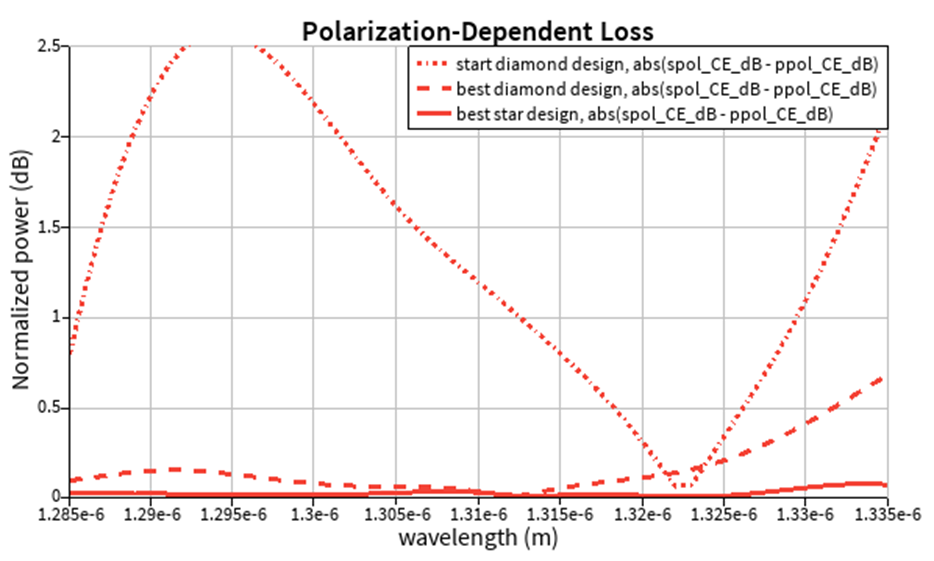

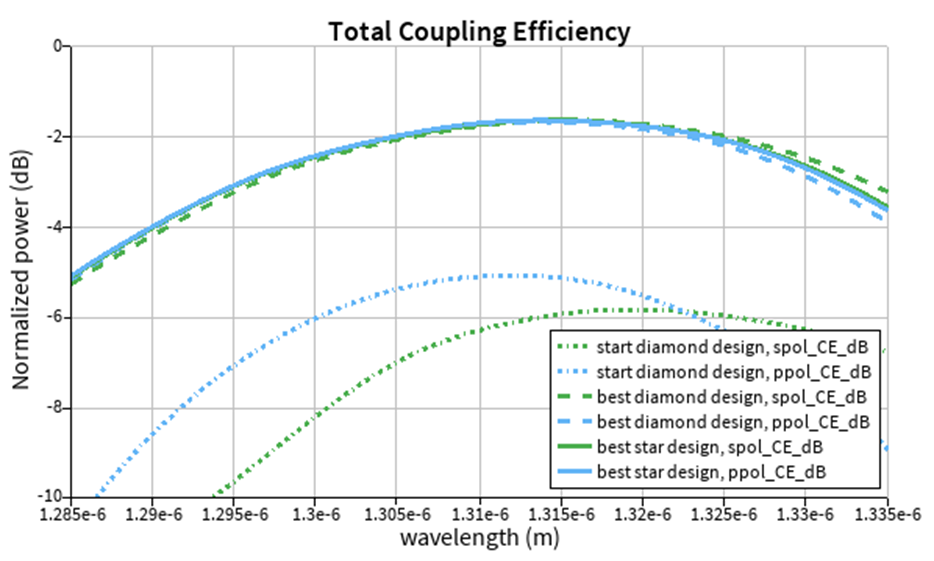

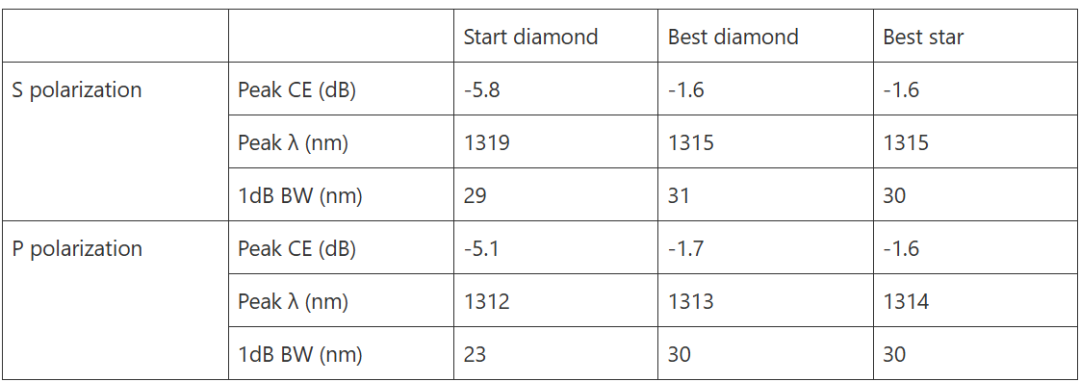

完成所有优化步骤后,我们对比了初始设计与步骤2(菱形)和步骤3(星形)理想设计之间的总耦合效率和PDL,如下图和下表所示。为方便起见,这些设计的项目文件副本已存放在best_design文件夹中,通过在同一文件夹中运行脚本文件best_design_an alysis.lsf,即可重现下方的图表和表格。请注意,原始项目文件中仅绘制了一半散射体;因此,该脚本会生成包含完整结构的新版本文件(以“_ana lysis”后缀标识),以便进行GDS提取。

重要模型设置

结构组-模式操作

由于结构组在每个迭代中都会根据每个参数进行更新,因此其设置脚本的性能对于加速网格梯度计算非常重要。

结构组以两种不同的模式运行:

  • "Construction"(full_reset=1):结构组重新生成所有散射体。当椭圆索引集(N1,N2)或除顶点位置以外的任何散射体属性发生变化时,需要使用此模式。结构组的用户属性9-38(参见文末链接[6])定义了该模式下的散射体配置。建议在初始设置和优化前使用该配置。

  • "Update"(full_reset=0):结构组仅更新散射体的顶点位置,显著减少了执行设置脚本的时间。因此,本例中的优化配置为在此模式下使用基础FDTD文件。在此模式下,仅使用结构组的两个用户属性:

    - params:由LumOpt更新的1D数组(所有散射体的参数总数×1)。

    - Config:2D数组(散射体数量x10),包含(N1,N2)和所有散射体的顶点映射。

其他仿真对象

如果结构是对称的,请分别对P偏振和S偏振使用对称和反对称边界条件。此外,“opt_fields”监视器必须延伸到对称/反对称区域。

LumOpt设置-边界框和参数限制

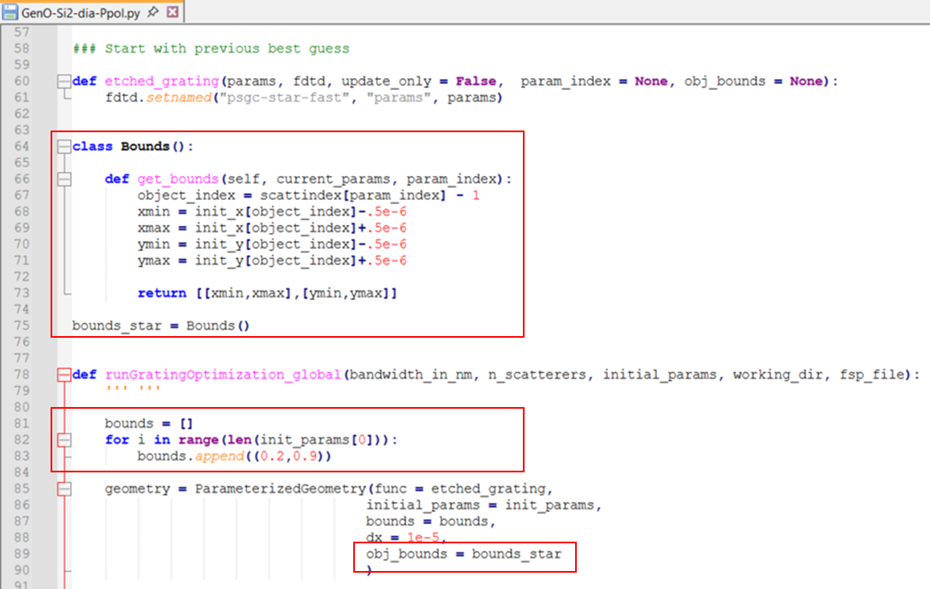

要定义每个边界框的位置和大小,使用Bounds类作为输入到ParameterizedGeometry类中。

get_bounds()函数访问LumOpt当前使用的参数(current_params),使边界框在整个优化过程中能够动态更新。

然而,在当前设置中,边界框是静态的,每个散射体的初始位置和边界距离每个散射体的中心设置为500nm。

如果边界框的垂直尺寸与opt_fields监视器不一致,则可选择将[zmin,zmax]包含在返回值中。

params中允许值的范围由传递给ParameterizedGeometry的bounds列表指定。

LumOpt设置-优值(FOM)

本例中使用的FOM基于参考文献[3],结合了一个软最小值和PDL惩罚项。它在Python脚本中通过SuperOptimization类实现,使用use_advanced_fom=True参数。

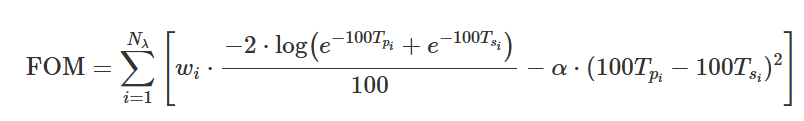

FOM[3]定义为:

其中:

  • Ts,i和Tp,i分别是S偏振和P偏振在波长i处的耦合效率。

  • wi是每个波长的权重,由target_T_fwd设置。

  • α是由SuperOptimization参数中的difference_weight设置的PDL惩罚项。

  • Nλ是总波长数。

附加资源

参考文献

1.A. Mekis et al., "A Grating-Coupler-Enabled CMOS Photonics Platform," in IEEE Journal of Selected Topics in Quantum Electronics, vol. 17, no. 3, pp. 597-608, May-June 2011

2.F.Van Laere, W. Bogaerts, P. Dumon, G. Roelkens, D. Van Thourhout and R. Baets, "Focusing Polarization Diversity Grating Couplers in Silicon-on-Insulator," in Journal of Lightwave Technology, vol. 27, no. 5, pp. 612-618, March1, 2009

3.Peng Sun, Thomas Van Vaerenbergh, Sean Hooten, and Raymond Beausoleil, "Adjoint optimization of polarization-splitting grating couplers," Opt. Express 31, 4884-4898 (2023)
