CST EMC仿真详解屏蔽线低频信号为什么要单端接地
前言
在EMC中，屏蔽线的接地方式始终是一个让人头痛的问题——到底是单端接地还是双端接地？这个问题的答案并不是非此即彼，而是取决于信号的频率特性。
对于高频信号，屏蔽层两端接地可以取得更优的屏蔽效果；但对于低频信号，必须采用单端接地。如果不理解背后的物理机制，在实际工程中盲目采用双端接地，不仅起不到屏蔽作用，反而会让屏蔽线从“保护者”变成“干扰源”。
本文将从电磁兼容原理出发，结合CST电磁场仿真分析，详细解读为什么低频信号必须采用单端接地。
地环路：双端接地的“原罪”

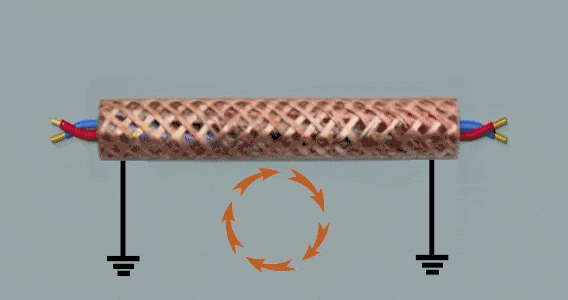

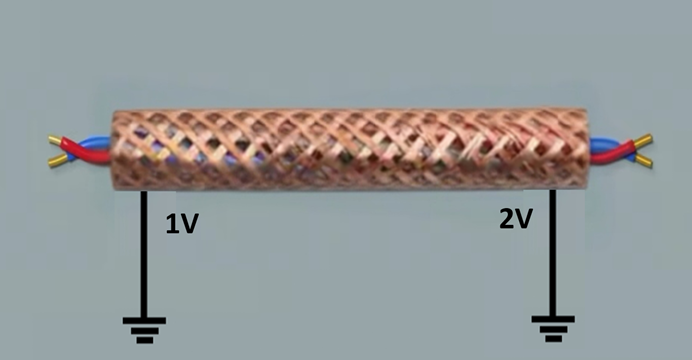

当屏蔽层两端接地时，若两个接地点之间存在电位差（，屏蔽层中会形成闭合回路电流，这就是所谓的“地环路电流”。

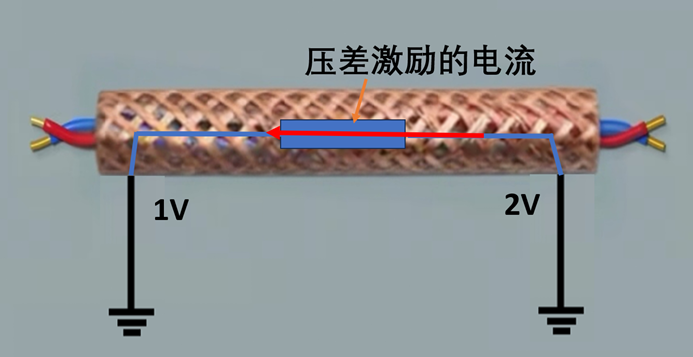

这种地环流的危害有多严重？当信号线传输距离较远时，由于两端的接地电阻不同或PEN线有电流，会导致两个接地点电位不同，屏蔽层中就会产生电流。这个电流不仅不能抵抗外部干扰，反而会通过屏蔽层与信号线之间的分布电容耦合到信号线中，与有用信号相混合，成为实实在在的干扰源。
低频信号特有的干扰机制
为什么低频信号对地环路如此敏感？核心原因在于：低频干扰（尤其是50Hz工频）的耦合方式主要是传导耦合和磁场耦合，而不是辐射耦合。
低频信号要对抗的主要是地线电阻引起的传导干扰，而不是空间辐射干扰。两根接地点之间哪怕是微小的电位差——在工业现场往往是数毫伏甚至数伏——就足以在屏蔽层中驱动一个低频环流。而50Hz工频噪声它的波长（约6000公里）远大于任何实际电缆的长度，不会通过辐射方式传播，但会通过地电位差以传导方式畅通无阻地进入屏蔽层。
一旦屏蔽层两端接地形成了闭合回路，50Hz工频电流就会通过这个低阻抗路径流动，通过屏蔽层与芯线的分布电容耦合到信号中。

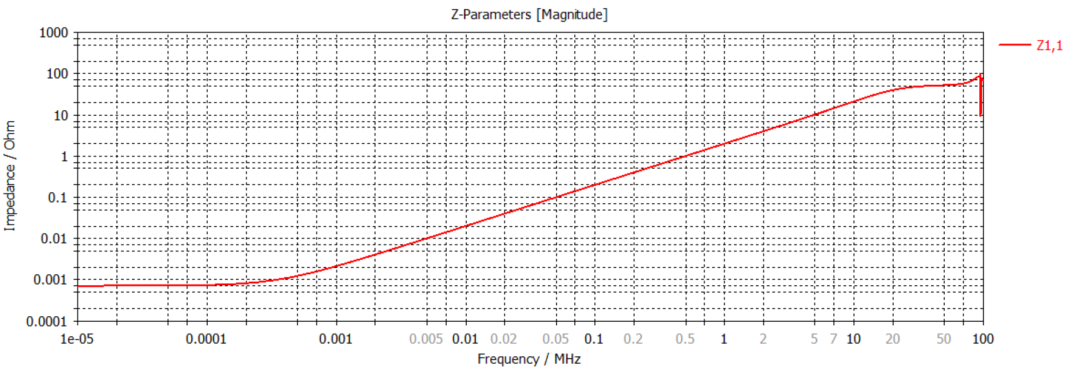

屏蔽线阻抗曲线如下：
单端接地如何破解地环路

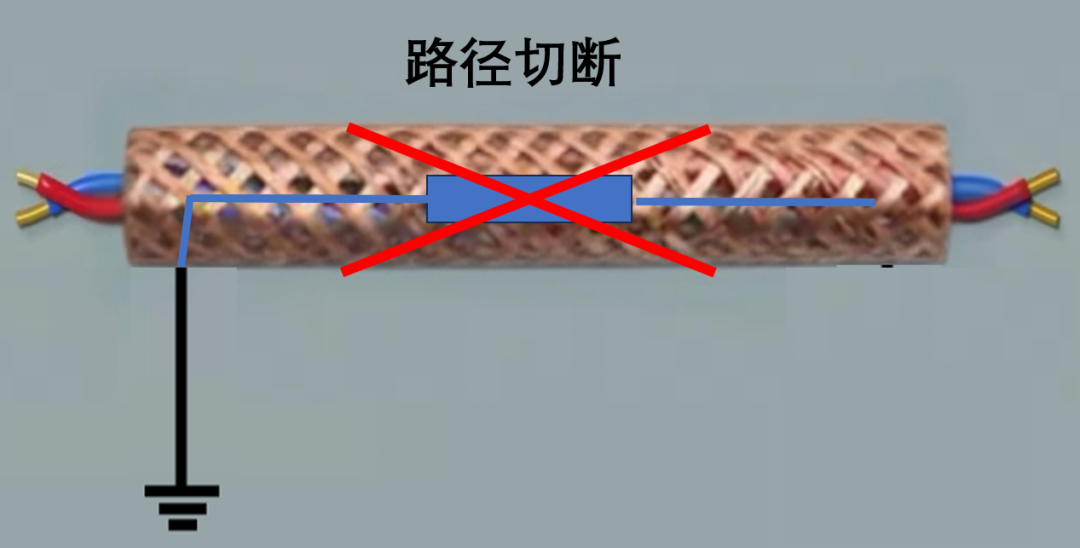

单端接地的原理非常清晰：只在一端接地，彻底切断地环流的闭合路径。没有闭合回路，就没有环流，屏蔽层上的传导干扰电流就被从物理上阻断，50Hz工频电流无处流通，自然无法对信号造成影响。
CST仿真分析
基于CST的仿真分析我们来屏蔽层接地方案的影响：

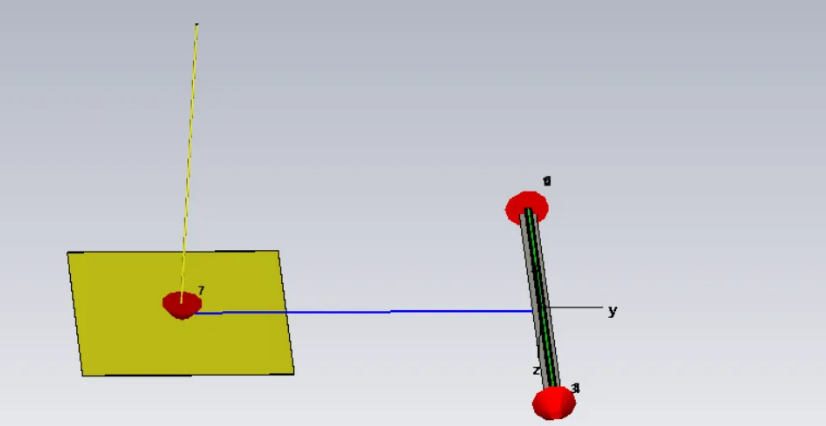

我们这里还是通过CST微波工作室建模，用一个天线：因为怕麻烦，这里我用的我设计的单杆天线。作为外部激励源，给屏蔽线一个外部电场，建模如下：
接地点位置的选择单端接地和双端接地，分别对比信号线上的干扰电压，我们暂且看一下1MHz以下的仿真结果：

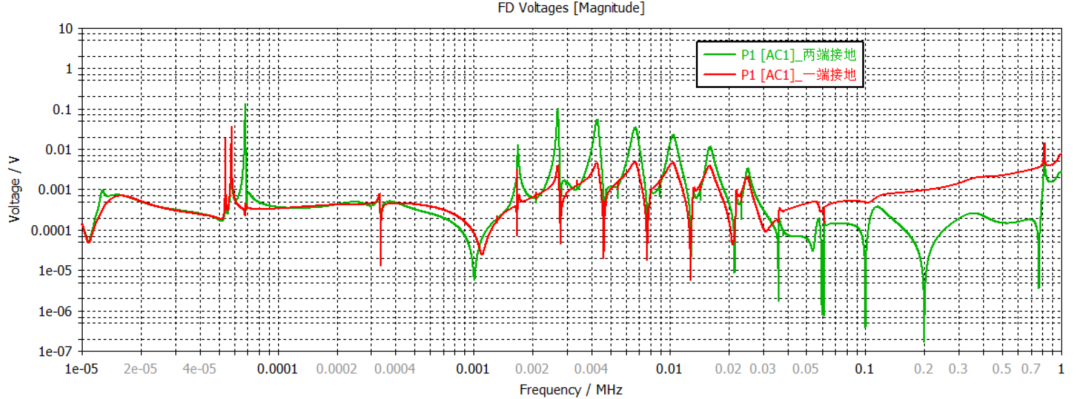

线束一端

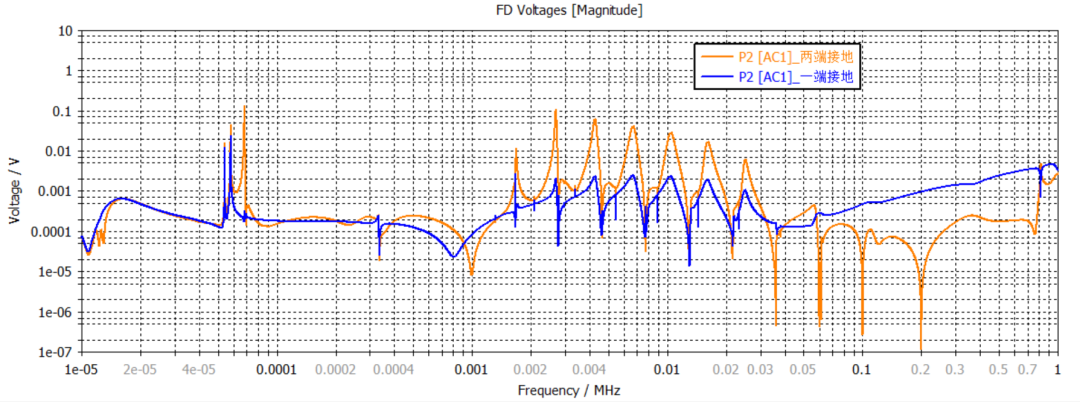

线束另一端
从CST对屏蔽接地方式的仿真结果分析进一步印证了上述结论：低频单端接地确实是优于双端接地，尤其是50Hz工频附近特别明显。
本文总结
低频信号屏蔽线单端接地，其根本原因在于：
