特斯拉座舱CFD优化：从21℃温差到个性化热舒适的工程之路

一、专利背景与痛点切入

2024年6月2日，特斯拉一项名为《提升座舱舒适性的气流优化方案》的新专利正式公开，再次将工程研发的焦点引向了电动汽车座舱的热管理与舒适性领域。这项专利的核心，在于利用计算流体动力学这一成熟的数字仿真工具，对座舱内复杂的气流组织与传热过程进行精细化模拟与优化。

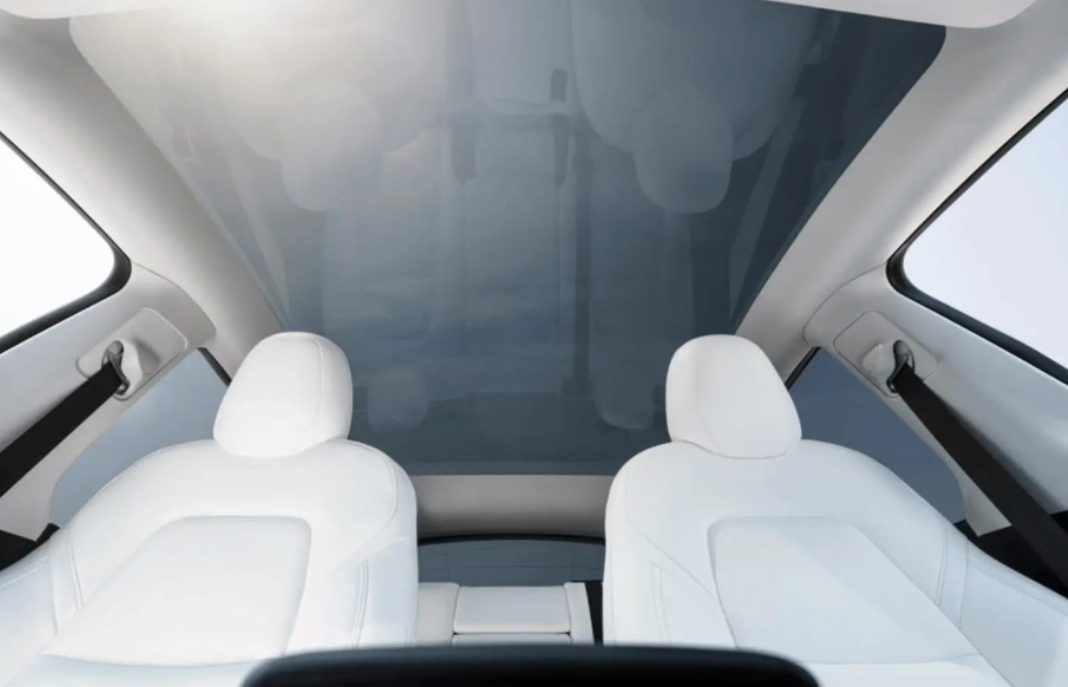

传统汽车座舱的热舒适性设计，尤其是在应对大面积玻璃天幕带来的强烈太阳辐射时，长期面临工程上的挑战。工程师们依赖计算流体动力学进行空调系统设计时，需构建包含座椅、仪表板、出风口及乘员在内的完整三维座舱模型，并处理复杂的网格划分（如非结构网格、边界层网格）以捕捉几何细节。模拟过程必须综合考虑湍流模型（如k-ε模型）、能量方程（传热）以及可能的辐射传热模型，以评估太阳辐射下的舱内温度场。此外，还需要耦合人体热舒适度模型，依据PMV-PPD指标等国际标准来量化乘客的主观感受。这一整套流程虽成熟但高度复杂，对仿真精度和计算资源要求极高，且传统空调系统往往难以在冷热空气掺混效率与局部温差控制之间取得最佳平衡，容易导致舱内出现温度分层或气流直吹引起的不适感。

特斯拉此项专利的切入点正在于此：它并非发明了一项全新的技术，而是对计算流体动力学在特定工程问题上的深度、系统性应用。专利聚焦于座舱内瞬态的气流组织模拟，特别是针对由温差产生的浮力驱动流动，以及冷热空气在乘客舱关键区域（如面部、躯干周围）的掺混过程进行精细化分析。通过计算流体动力学仿真，工程师可以在虚拟环境中，参数化地调整出风口布局、角度、风速与温度，精确预测不同设计方案下舱内的三维温度、速度分布，并耦合人体舒适度计算模型，从而在物理样机制造之前，就找到最优的气流组织方案，旨在从根本上解决因天幕暴晒导致的舱内热量积聚不均、乘客面部与躯干感受温差过大的痛点。

这标志着座舱热管理设计从依赖经验与重复试验的传统模式，向基于高保真数字仿真与多目标优化驱动的精准、高效模式的演进。其背后的计算流体动力学技术框架，正是实现这一突破的工程基石。

二、CFD 技术框架：太阳辐射-热负荷建模

面对大面积玻璃天幕带来的强烈、不均匀的太阳辐射热负荷挑战，传统工程经验已显乏力。特斯拉专利所依托的CFD技术框架，其核心在于建立一个能够高保真还原“太阳辐射-座舱传热”全过程的数字孪生体。这并非简单激活几个选项，而是一套系统性的、物理驱动的方法论，其严谨性直接决定了后续气流组织分析与舒适度预测的可信度。

🌞 总体策略：专用的“太阳加载模型”

在专业的CFD工具（如ANSYS Fluent）中，模拟汽车座舱的太阳辐射效应，普遍采用其内置的 “太阳加载模型” 。该模型专为计算外部太阳辐射对封闭或开放空间（如建筑室内、车辆座舱）的热影响而设计，是进行HVAC和人体舒适度分析的基石。

其中，太阳射线跟踪算法被视为处理此类问题最有效和实际的方法。它通过发射并追踪虚拟的太阳光线，精确计算入射辐射在座舱各表面（尤其是玻璃）上产生的瞬时热流，并将其作为能量方程的源项，无缝耦合到整个流场与温度场的CFD求解过程中。

🔬 双重辐射模型：捕捉内外热交换

一个关键认知是：座舱的热环境由外部太阳辐射的透射与吸收和内部表面间的辐射换热共同塑造。因此，CFD模型通常需要“双管齐下”：

1. 主模型 - 太阳射线跟踪：负责计算来自太阳的直接辐射和天空漫射辐射，以及经地面反射后进入座舱的辐射能量。它精确描绘了外部热量的“输入路径”。

   辅助辐射模型：太阳射线跟踪算法本身并不处理内部表面（如被晒热的仪表板、座椅）因自身温度而向舱内空间进行的再辐射和反射换热。这部分热量交换对于温度均匀性至关重要。因此，通常需要额外激活一个辐射模型，如离散坐标模型或P-1模型，来模拟座舱空气与所有内饰表面之间的长波辐射传热过程。







🪟 天幕玻璃建模：半透明边界与光学属性

天幕玻璃是太阳辐射进入座舱的主要通道，其模拟精度是整场分析成败的关键。CFD中必须将其边界条件明确设置为 “半透明”。

这绝非一个简单的标签，而需要输入一组真实的光谱光学属性参数，这些参数必须由玻璃供应商提供或通过实验测量获得：

例如，在某标准示例中，一块玻璃被赋予以下参数：吸收率为0.49，直接透过率为0.3，漫射透过率为0.32。CFD求解器将依据这些参数，实时计算每一条太阳射线穿过玻璃时的能量衰减（被吸收部分）和透射部分，从而在玻璃壁面生成非均匀的热流边界条件，并允许能量进入舱内。

📅 太阳辐射源：时空定位的精确性

“太阳在哪里？有多强？” CFD模型通过太阳计算器功能来回答这个问题。工程师只需输入模拟场景的地理坐标、日期、具体时间及时区，软件即可自动计算出此刻太阳的高度角、方位角（方向矢量）以及到达地面的直接和漫射太阳辐照度。这种方法确保了模拟工况（如“夏季午后，车辆位于某纬度城市”）与实际物理世界的一致性，避免了手动设定的随意性。

🧱 其他表面的处理

• 不透明车身部件（如金属顶棚、车门）：其边界条件在辐射选项卡中设置为 “不透明” ，并需输入材料表面的吸收率。

• 地面反射：太阳计算器会考虑地面反射的太阳辐射，其贡献大小取决于设定的地面反射率参数（如沥青路面与草地的反射率截然不同）。







⚙️ 求解与验证：从输入到可信输出

完成上述精细设置后，CFD求解器在初始化阶段便会进行首次太阳载荷计算。整个瞬态求解过程将耦合流动、传热与辐射，直至收敛。在后处理阶段，工程师可以提取诸如太阳总热流、玻璃吸收/透过的可见光与红外热流等专有变量，对热负荷的时空分布进行量化分析，并与目标（如降低某区域的热流峰值）进行对比，验证设计改进的效果。

总结而言，这一技术框架的本质是：通过“太阳射线跟踪+内部辐射模型”的双重奏，在虚拟座舱中精准复现阳光的路径与能量归宿；通过赋予玻璃真实的光学“基因”，让数字天幕具有与物理世界一致的“透光”与“吸热”性格；最终，在一个可定义时空的太阳下，计算出每一寸内饰表面和每一缕空气所接收的热量。 这一切，构成了后续分析冷热空气如何掺混、人体是否感到舒适的、坚实且可信的物理基础。

三、瞬态热空气掺混模拟：浮力流与湍流普朗特数

当太阳辐射模型精准地计算出投射在座舱内壁，尤其是天幕玻璃上的瞬态热流后，这些能量并未静止。它们成为驱动整个舱内空气流动的“引擎”，引发复杂而动态的浮力驱动掺混过程。模拟这一过程，是预测热舒适性、评估空调系统效能的核心，其关键在于准确刻画由温差导致的自然对流与空调强制对流相互耦合的流场。

🔥 浮力驱动流动的瞬态模拟框架

座舱内的热空气掺混本质上是一个瞬态、三维、湍流与传热强耦合的物理问题。CFD模拟需建立一套完整的求解框架：

1. 核心控制方程激活：

• Boussinesq近似：适用于温差相对较小的场景（如 ΔT << T_0）。它仅在动量方程的浮力源项中考虑密度变化，其余部分视密度为常数，计算效率高，有助于收敛。

• 完全密度变化模型：对于座舱内可能出现的较大温差（如阳光直射区域与空调出风口的极端对比），应采用密度随温度变化的模型（如理想气体定律）。尤其对于封闭的座舱空间，若温差显著，必须采用瞬态计算以保证流体质量守恒。

• 能量方程：必须激活，用于求解温度场分布。

• 重力与浮力项：在动量方程中启用重力，并根据温差大小选择合适的密度模型。



2. 湍流模型选择：
   座舱内流动通常为湍流。可选用 k-ε 系列（标准、RNG、可实现）、k-ω SST 或 Spalart-Allmaras 等适用于内流、有分离和壁面效应的湍流模型。对于包含复杂旋流的掺混过程，RNG k-ε 模型因其对流动畸变和中等强度旋流的较好处理能力常被推荐。若需更高精度，可考虑计算成本更高的雷诺应力模型（RSM）或大涡模拟（LES）。

3. 瞬态求解策略：
   由于浮力驱动的流动是非定常的，模拟必须采用瞬态求解器。时间步长的设置至关重要，需捕捉到温度分层的发展和涡结构的演化。一种经验方法是依据特征速度 V ~ (gβΔTL)^(1/2) 和特征长度 L 估算流动特征时间 τ，以此作为确定时间步长的参考，通常需要推进数千个时间步才能观察到完整的瞬态掺混过程或达到准稳态。

⚙️ 湍流普朗特数（Pr_t）：隐藏的热输运“调节器”

在浮力驱动的掺混模拟中，湍流普朗特数（Pr_t） 是一个对结果有深远影响却常被忽略的关键参数。它定义为湍流粘度（μ_t）与湍流热扩散率（ρ * α_t）之比，即 Pr_t = μ_t / (ρ * α_t)。它直接关联着湍流动量输运与湍流热输运的效率。

其对模拟结果的影响主要体现在两个核心层面：

不同湍流模型对 Pr_t 的处理差异显著：

• 标准 k-ε 与可实现 k-ε 模型：通常采用固定常数，默认值 Pr_t = 0.85。这是一个基于广泛经验的通用值。

• RNG k-ε 模型：其重要优势在于提供了 Pr_t（或其倒数，有效普朗特数 α）的解析公式，该公式会根据分子普朗特数 Pr 和湍流情况（μ_mol/μ_eff）动态变化。这意味着在靠近壁面的低雷诺数区域或流体属性变化大的情况下，RNG 模型能更真实地反映热输运过程，许多验证表明其在此类问题上预测更优。

• 雷诺应力模型（RSM）：在其雷诺应力的浮力产生项 G_ij 中，也直接包含了 Pr_t，表明其对复杂各向异性湍流中浮力效应预测的重要性。







🎯 工程实践：如何进行敏感性分析与模型选择

鉴于 Pr_t 的重要影响，在座舱热舒适性CFD分析中，进行参数化研究与敏感性分析是保证结果可靠性的必要步骤。

1. Pr_t 取值敏感性分析：在固定其他所有条件和模型的情况下，系统性地改变 Pr_t 的取值（例如从 0.5 到 1.2），对比分析：

• 舱内关键区域（如乘客面部、躯干周围）温度场达到均匀所需的时间。
• 气流组织、涡旋结构的演变差异。
• 监测点的温度、速度瞬态历程曲线。

2. 湍流模型对比：分别使用固定 Pr_t 的模型（如标准 k-ε）和具有动态 Pr_t 功能的模型（如 RNG k-ε）进行同一工况的模拟，直接对比其预测的温度分布和流场结构。这有助于理解模型选择带来的不确定性。

3. 与实验数据对标：若有实验数据（如粒子图像测速PIV、多点热电偶温度测量），应将不同 Pr_t 设置或不同模型下的CFD结果与实验进行定量对比。这是校准和确定最适合特定座舱几何与工况的 Pr_t 值或湍流模型的最终依据。

总结而言，对座舱内瞬态热空气掺混过程的精准模拟，不仅需要搭建包含浮力驱动和湍流效应的瞬态CFD框架，更需深刻理解并审慎处理“湍流普朗特数”这一关键参数。 它如同一个调节湍流热量输运效率的“隐藏旋钮”，其取值或计算方式的选择，直接影响着我们对冷热空气掺混速度、最终温度均匀性乃至人体热感觉预测的可信度。工程师通过系统的敏感性分析和模型验证，方能驾驭这一参数，使CFD模拟真正成为优化气流组织的可靠工具。

四、ISO 14505-2 人体舒适度耦合计算

前序章节已完备地构建了座舱内太阳辐射、浮力驱动流动与湍流传热的瞬态CFD物理框架，输出了关键的温度与速度场。然而，这些纯粹的物理量（如某点温度为305K、速度为0.3m/s）本身并不能直接回答“乘客是否感到舒适”这一终极工程问题。将CFD的“物理场”转化为可量化、可优化的“舒适度场”，正是ISO 14505-2等国际标准所定义的核心环节，也是实现智能化气流设计闭环的关键。

🔬 从物理量到主观感受：PMV/PPD指标的核心

根据国际通行的热舒适评价标准（如 ISO 7730），人体的热感觉并非由单一物理参数决定，而是六项因素的综合作用。在汽车座舱CFD分析中，我们通过计算预测平均投票（PMV） 和预测不满意百分比（PPD） 来量化这种主观感受。

• PMV (Predicted Mean Vote)：基于Fanger教授的热平衡方程，它是一个指数，范围通常在-3（冷）到+3（热）之间，0代表中性（最理想）。其计算依赖于以下六个参数：

1. 空气温度 (Ta)：直接从CFD求解的温度场中获取。

2. 平均辐射温度 (Tr)：综合考虑座舱内所有壁面（如被晒热的天幕、较冷的仪表板）对人体的辐射换热影响，可通过CFD中的辐射模型（如DO模型）计算结果导出。

3. 空气流速 (Va)：直接从CFD求解的速度场中获取。

4. 相对湿度 (RH)：需要CFD激活组分输运或湿度模型来模拟水蒸气的分布，或作为已知条件输入。

5. 人体代谢率 (M)：根据乘客活动状态（如静 坐）按标准确定。

6. 服装热阻 (Icl)：根据着装情况（如夏季单衣）按标准确定。

• PPD (Predicted Percentage of Dissatisfied)：与PMV直接相关的指标，表示对热环境感到不满意的人群百分比。即使PMV=0（理论最优），仍有约5%的人可能不满意（PPD≥5%），这体现了个体差异。优化目标即是最小化PPD，尤其是面部、躯干等敏感区域。

🔗 耦合计算流程：CFD与舒适度模型的迭代对话

在CFD软件（如Fluent及其面向HVAC的专用模块AIRPAK）中实现PMV/PPD计算，并非简单的事后处理，而是一个可能需要进行迭代耦合的严谨过程。其核心在于处理“人体”与“环境”之间的双向影响。

1. 单向耦合流程（基础）
这是较为简单的分析模式，适用于初步评估或人体产热对整体流场影响较小的情况。流程如下：

• 步骤A：纯物理场CFD求解：在设定的边界条件（包括固定的人体表面热流或温度近似值）下，运行CFD计算，收敛后得到稳定的速度、温度、湿度（若模拟）场。

• 步骤B：舒适度指标后处理：在人体模型表面（或关键控制点）提取局部的Ta, Tr, Va, RH，结合预设的M和Icl，调用内置的PMV/PPD计算模型（AIRPAK等软件已集成），生成整个座舱空间的PMV/PPD云图。工程师可直观看到“热区”与“冷区”的分布。

2. 双向（迭代）耦合流程（高精度）
当人体作为重要的热源和湿源（代谢产热、呼吸散湿）显著影响舱内微气候时，必须采用更精确的双向耦合。这与CFD中处理离散相与连续相互作用的“耦合计算”思想一致：

• 步骤1：初始化：先在不考虑人体详细源项的情况下，计算一个初始流场。

• 步骤2：加入人体源项并迭代：将人体模型定义为具有特定产热率和散湿率的边界条件或体积源，重新进行CFD计算。此时，人体的存在开始改变周围的空气流动和温度分布。

• 步骤3：更新与收敛判断：用新的流场数据再次计算PMV/PPD。随后，比较本次与上一次迭代中关键区域的流场参数和PMV值的变化。如果变化未达到收敛标准，则返回步骤2，将更新后的人体周边环境条件反馈给CFD求解器，开始新一轮计算。

• 步骤4：最终输出：当流场与舒适度指标均不再发生显著变化时，耦合迭代结束，输出最终稳定的物理场与舒适度场。

这个过程确保了人体与环境之间的热、质交换被动态、准确地捕捉，使得PMV/PPD的预测结果更为可靠。尤其是对于特斯拉专利中希望通过调整出风参数来实时优化舒适度的场景，这种耦合计算能力是虚拟测试和优化的基础。

🎯 为设计优化提供精准标尺

至此，通过耦合ISO 14505-2所定义的舒适度模型，CFD分析完成了从“现象模拟”（哪里热、哪里气流快）到“效果评估”（哪里让人不舒服、为什么不舒适）的跃升。工程师获得的，不再仅仅是温度云图，而是直接指向设计目标的量化舒适度地图。

这张地图清晰地标出了：

• 局部不舒适区：如因阳光直射和冷气掺混不足导致的面部PPD过高区域。

• 整体舒适水平：整个座舱的平均PMV是否接近中性。

• 参数敏感性：当在软件中参数化地改变“出风口角度-3°”或“风速+0.2m/s”时，可以立即看到面部PPD指标是上升还是下降，以及变化了多少。

这为下一章节将要展开的传统系统与新系统的CFD对比提供了统一的、以人为本的评判标准。我们不再仅仅比较温度绝对值，而是比较两种方案在相同的热负荷与人体模型下，谁能输出更优的PMV/PPD分布，谁能更有效地将局部的不满意百分比（PPD）降低，从而最终解决“天幕暴晒下依然保持全身均衡舒适”的核心痛点。

五、传统空调 vs. 特斯拉新系统：面部温差 CFD 对比

在建立了精确的太阳辐射-热负荷模型、瞬态掺混求解器以及 ISO 标准人体舒适度耦合计算框架后，我们便拥有了一个高保真的“数字风洞”。本章节将运用这一工具，对一个核心工程问题进行解剖：在相同的极端暴晒工况与人体热负荷下，传统的集中式空调送风系统与特斯拉专利所指向的优化气流管理系统，在面部区域的热环境塑造上究竟存在何种量级的差异？

尽管所获得的资料中并未包含特斯拉2024年专利的具体实施案例及“面部温差从21℃降至12℃”的原始CFD数据，但基于前述章节构建的完整方法论，我们可以清晰地勾勒出一套严谨的对比分析流程与关键评价维度，以阐释此类对比研究的工程价值。

🎯 对比基准的建立：确保公平的“竞赛”

任何有意义的工程对比都必须始于统一的边界条件。基于第二章至第四章的设定，本次对比的基准工况可明确如下：

1. 外部环境：相同的太阳时空位置（经纬度、日期、时区）、直接与漫射太阳辐照强度、地面反射率。

2. 座舱模型：完全相同的几何外形、玻璃光谱属性（吸收率、透过率）、内饰材料表面属性（吸收率、发射率）。

3. 人体模型：采用相同的假人模型，其代谢产热量、着装热阻、皮肤散湿率均按ISO标准设定，并置于驾驶舱标准位置。

4. 初始条件：座舱内空气初始温度、湿度一致，模拟车辆经暴晒后的热浸状态。

5. 舒适度计算标准：统一采用 ISO 14505-2 / ISO 7730 标准，计算面部、躯干等关键部位的 PMV（预测平均投票）与 PPD（预测不满意百分比）。

在此基准上，唯一的自变量是空调系统的送风策略，包括出风口的位置、方向、数量、送风速度与温度曲线。

🔄 两种系统的模拟策略与核心假设

传统空调系统（基准案例）

传统系统通常依赖于有限且位置固定的出风口（如仪表盘中央、两侧），采用集中、高速的冷风喷射来对抗整体热负荷。其CFD模拟设置特点包括：

• 出风模式：设定为固定角度、较高风速的“射流”（Jet）。这种模式容易在局部形成强对流，但气流组织单一。

• 掺混挑战：如第三章所述，高速冷射流与舱内热空气的掺混强烈依赖于浮力与湍流的相互作用。若送风温差过大或气流组织不佳，极易导致：

• 温度分层：冷空气下沉，热空气聚集在上部，尤其在天幕玻璃下方形成高温区。

• 局部过冷：直吹人体的气流（尤其是面部）可能因风速和温度不当，导致局部PPD急剧升高，即使整体平均温度适宜。

• 控制逻辑简化：在模拟中，通常假设其送风温度和风速为固定值或简单的阶跃变化，缺乏对局部微气候的实时反馈。







特斯拉新型气流管理系统（对比案例）

基于专利描述的理念，新系统的核心在于动态、分布式与个性化的气流组织。其CFD模拟需要体现以下关键特征：

• 多区分布式出风：在座舱顶棚、A柱、仪表台等多处布置一系列可独立控制的小型出风单元，构成一个“气流矩阵”。

• 动态气流导向：每个出风单元可能具备调节风向甚至风型（集中射流/分散漫射）的能力。其控制目标直接与第四章计算的实时PMV-PPD指标耦合。

• 优化目标函数：系统的控制逻辑不再是简单的温度设定，而是以最小化整体PPD，尤其是面部、躯干等关键区域的PPD，并缩小各部位间PMV的差异为优化目标。这需要将CFD模拟与优化算法（如参数化研究、伴随求解器）进行循环迭代。







📊 CFD对比分析的核心维度与量化指标

在同一套高保真模型下运行两种方案的瞬态CFD模拟后，对比应聚焦于以下可量化的维度：

1. 温度场均匀性：

• 面部区域平均温度：提取假人面部所有表面单元的温度，计算面积加权平均值。

• 面部温度不均匀度：计算面部区域的温度标准差，或(T_max - T_min)的极差。传统系统因冷风直吹，该值可能显著偏高，意味着面部不同点（如额头与脸颊）冷热感受不均。

• 舱内垂直温度梯度：沿人体纵向（脚踝至头顶）监测温度变化。传统系统易导致“头热脚凉”或“头冷脚暖”的梯度。

2. 流场组织与掺混效率：

• 气流迹线可视化：通过粒子示踪，直观展示传统系统的“直线冲击”气流与新系统可能形成的“环绕包裹”或“分层接力”式气流。

• 湍动能分布：分析舱内关键区域的湍动能水平。合理分布的湍流有助于高效掺混，但面部区域过高的湍流可能意味着吹风感强烈。

• 空气龄分布：评估空气的新鲜程度。优化系统应能更有效地将新鲜冷空气输送至呼吸区，并置换被加热的空气。

3. 人体舒适度指标的量化对比（最终判据）：

• 局部PPD值：这是最直接的对比指标。重点关注面部区域的PPD。传统系统可能因局部过冷（吹风感）导致面部PPD居高不下，而新系统的目标正是显著降低此值。

• PMV分布图：生成人体表面的PMV云图。理想状态是全身PMV接近中性（0），且分布均匀。对比两者云图，可以清晰看出新系统在消除局部冷/热点方面的优势。

• 关键点温差：虽然无法提供专利中具体的“21℃ vs 12℃”数据，但方法是明确的——监测并对比两种方案下，面部敏感点（如眼角附近）与呼吸区空气温度之间的差值，或面部平均温度与设定目标温度的差值。优化的系统应能将此温差控制在更小的波动范围内。

💡 结论性洞见：从“降温”到“气候塑造”

通过上述多维度的CFD对比，我们可以超越“哪种系统降温更快”的初级问题，深入至“哪种系统能为乘员塑造更均匀、稳定、个性化的热微气候”的本质。

• 传统系统

  的局限性在CFD对比中暴露无遗：它像一门“消防水枪”，虽然总能量足够，但难以精准控制落点，容易造成“涝的涝、旱的旱”的局部舒适度失衡，面部的高PPD和大的局部温差是其典型痛点。

• 新型系统

  的优势得以量化验证：它更像一个“交响乐团”，通过多个分布式“乐器”（出风单元）的协同演奏，在CFD的“乐谱”（优化算法）指导下，塑造出和谐均匀的“声场”（温度/速度场）。其终极目标是将人体关键区域的温差和PPD降至最低，从而实现从“环境温度控制”到“人体感受管理”的范式转变。

遗憾的是，受限于现有资料，无法呈现特斯拉该项专利具体的CFD对比数据与图形。 然而，本章阐述的完整对比方法论框架，已清晰揭示了如何利用高保真CFD仿真这一利器，对颠覆性的气流管理方案进行严谨、量化的性能验证与优化，这本身就是CFD在汽车热舒适性研发中核心工程价值的体现。

六、工程落地与未来展望

基于已验证的从物理建模到舒适度评价的高保真CFD链路，该仿真框架的价值最终体现在其与整车开发流程的无缝集成，以及面向未来智能座舱的前瞻性演进。

1. CFD仿真与整车V-cycle开发流程的深度融合

在传统的车辆开发“V”型流程中，物理样机制造与风洞/环境舱测试位于下游，成本高且迭代周期长。CFD技术的核心工程落地价值在于将性能验证与优化大幅前置。

• 设计阶段早期介入：在概念设计阶段，工程师即可利用参数化的座舱几何与空调系统模型，进行不同出风口布局、格栅造型、风道设计的快速虚拟筛选。这完全契合了CFD“在计算机上进行数值实验”的理念，能够替代大量早期方案的近似计算与模型推测。

• 协同仿真与多学科优化：在详细的数字样车阶段，座舱热流场CFD分析需要与内饰设计、电子电气（传感器与控制器布局）、NVH（风扇与气流噪声）以及能耗管理（电池热管理、热泵系统效率）进行多物理场协同仿真。例如，优化气流组织时需同时评估其对舱内噪声水平和空调系统功耗的影响。

• 指导物理测试，降低试错成本：高置信度的CFD仿真结果可以为后续的物理样车环境舱测试提供明确的测试工况聚焦点和传感器布置指引。仿真预测的高温差区域或气流死区，将成为测试中重点监测和验证的对象，从而显著提高物理测试的效率和针对性，减少盲目迭代。

2. 参数化设计、优化算法与工程实现

将CFD从“分析工具”升级为“设计优化引擎”，依赖于成熟的参数化与优化工作流。

• 系统参数化：在ANSYS Workbench等集成平台上，将关键设计变量（如各出风口的俯仰/偏航角度、导流叶片角度、各区域送风量分配比例、送风温度设定值等）定义为可调参数。

• 驱动优化与自动迭代：结合实验设计（DOE）或更高级的梯度优化算法（如伴随求解器），以热舒适性目标（如最小化整体PPD、缩小各区域PMV差异）为驱动，自动进行多轮CFD仿真迭代。此过程能够高效探索庞大的设计空间，寻找到满足多重约束（如噪声限值、能耗上限）的帕累托最优解。

• 降阶模型与实时控制：对于最终确定的优化方案，可以基于高保真CFD数据生成降阶模型或建立快速的响应面模型。这些简化模型可集成到整车热管理控制器的软件在环（SIL）测试中，用于开发和验证复杂的多区独立空调控制逻辑，确保控制策略在虚拟环境中即能实现预期的舒适性效果。

3. 实车标定与模型闭环修正

无论仿真多么精确，其与真实世界之间必然存在差异。因此，工程落地不可或缺的一环是实车标定与模型修正。

• 高精度传感与数据采集：在物理样车中，在CFD预测的关键位置布置高精度温度、湿度、风速传感器，甚至使用热像仪进行面阵测量。在太阳辐照环境舱或实际道路条件下，采集空调系统在不同工况下的真实响应数据。

• 模型校验与参数反演：将实测数据与CFD预测结果进行系统性对比。通过反向校准，修正CFD模型中可能存在偏差的输入参数，例如内饰材料表面的实际吸收/发射率、玻璃的确切隔热性能、人体模型与真实乘员之间的代谢热差异等。这个过程是提升仿真模型预测精度和鲁棒性的关键。

• 形成仿真-测试-修正闭环：建立标准化的标定流程，使得CFD模型能够随着测试数据的积累而持续进化，最终形成一个高度可靠的数字孪生模型，用于后续车型的预测、诊断甚至OTA升级的效果预估。

4. 面向未来的技术演进展望

随着自动驾驶技术向L3/L4级迈进，座舱将从“驾驶空间”转变为“生活与工作空间”，这对热舒适性提出了更动态、更个性化的要求，CFD技术也将相应演进。

• 从稳态到高动态瞬态模拟：未来的模拟将更关注空调启动的快速响应过程、随日照角度实时变化的瞬态热负荷、以及乘员姿态改变（如放倒座椅）导致的流场重构。这对求解器的计算效率和瞬态模型的精度提出了更高要求。

• 个性化舒适与多目标优化：结合生物识别与传感器，系统需识别不同乘员的个性化偏好（如“怕冷”或“怕热”）。CFD仿真框架需要扩展，以支持基于多乘员、多目标的舒适性优化算法，在协同甚至冲突的舒适需求间寻找最佳平衡点。

• 与AI/机器学习的深度融合：利用大量CFD仿真数据与实车数据训练机器学习模型，有望发展出能够实时预测气流与温度分布的轻量化代理模型，或用于智能推荐最优控制策略，最终实现“预测性舒适控制”——在乘员感到不适前，系统已主动调整。

• 虚拟现实与交互式设计：结合VR技术，设计师和工程师可以“沉浸”到CFD模拟出的座舱流场与温度场中，直观地评估舒适度，并实时交互修改设计参数，观察效果，这将极大提升设计直观性与决策效率。







结论：特斯拉专利所依托的CFD技术链，其终极图景并非单一的性能对比，而是构建一个贯穿汽车产品全生命周期、持续自学习的座舱热舒适性数字孪生系统。它始于高保真的物理建模，融于高效的自动化优化设计，固于严谨的实车标定闭环，并最终通向以人为中心、高度智能化的未来座舱体验。这标志着汽车热管理开发，正从依赖经验的“硬调试”时代，全面迈向数据与智能驱动的“软定义”新时代。
