如何快速对比设变前后两张CATIA图纸的差异?

老登领导给你两张非常复杂的catia图纸让你对比设变前后两张图纸哪里尺寸变了,你一看图纸,标注了两百个尺寸,不用两个小时根本找不到哪里有区别,你两眼一黑,差点晕了过去.你想今晚又不能提前回家给老婆孩子做饭了,但是对于经验丰富的我,丝毫不慌,因为我知道如下这种操作方法,省流关键词

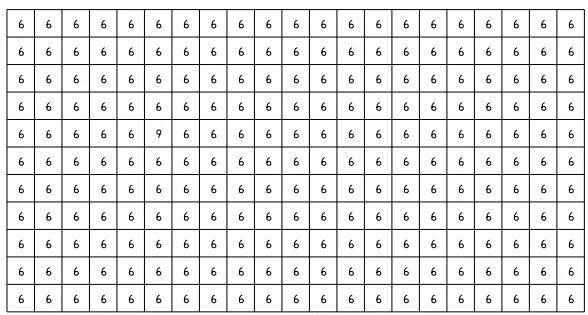

假如我有一张如下所示的catdrawing图纸,所有数字都是666,但是通过设计变更,其中一个数字从6被改成9,怎样快速对比两张图纸找到被改动的位置在哪呢?(对比设变前后图纸差异)

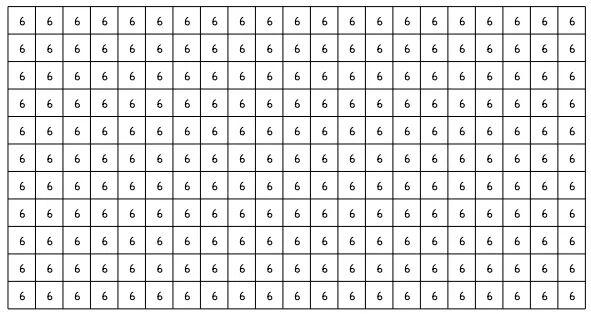

设计变更之前的图纸如下所示

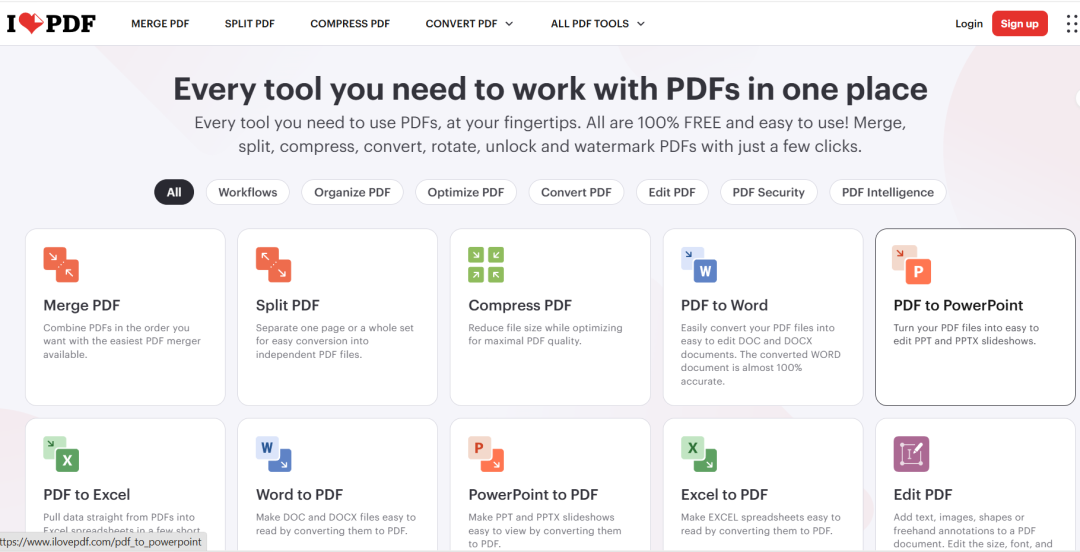

我们可以通过ilovepdf这个平台实现两张pdf的对比(先把catdrawing转换成pdf),平台地址ilovepdf.com 一个非常不错的pdf文件在线处理平台.如下英文源自平台介绍,主打一个便捷和免费.

Every tool you need to work with PDFs in one place

Every tool you need to use PDFs, at your fingertips. All are 100% FREE and easy to use! Merge, split, compress, convert, rotate, unlock and watermark PDFs with just a few clicks.

找到compare pdf选项,上传两张图纸,点击对比并生成报告,报告中用红色清晰标记不同位置,快速锁定差异,于是短时间之内顺利完成了领导交代的任务(如下图快速找到数字9所在位置,标红).

大家可以进入平台体验一下这个功能,当然还有其他的一些功能也是很不错的,比如pdf转图片(使用场景:我们可以通过插入-图片功能向工程图中插入一张图片,如果我们想尽最大可能保证原有图片的清晰度,通过桌面截图软件保存的图片是位图属性,失真严重,通过pdf编辑器转出来的图片可以很好的保留原有的清晰度),转ppt,转word等,OCR文字识别,感兴趣自行了解一下吧!当然其他的一些pdf编辑器也有类似功能,但是大部分都是收费功能,ilovepdf在线处理相对便捷.

今天要分享的内容跟catia并没有太大的相关性,但是确实比较实用,如果帮到了您,请帮忙点赞分享吧,感谢亲爱的小伙伴们.如果您有什么独门绝技或者神兵利器,不妨在评论区分享出来,独乐乐不如众乐乐.
