SCI一区TOP《Macromolecules》深度解读：高分子侧基如何调控 π-π 堆积？

4月前浏览206

大家好，我是刘建川，14 年深耕 GROMACS 分子模拟领域，始终专注分子模拟实战。今天为你深度解读2026年《Macromolecules》最新成果，揭秘高分子侧基调控π-π堆积模式的核心分子机制。

π-π相互作用是芳香分子间一种重要且独特的非共价作用，它源于芳香环上π电子云的重叠。在高分子科学中，这种弱相互作用深刻影响着链的排列、堆砌、流变行为乃至自组装能力。然而，当芳香环以侧基形式悬挂于聚合物主链上时，不同的侧基结构究竟如何影响π-π堆积的具体构型（T型、夹心型、平行位移型）？这一问题长期以来缺乏系统性的分子层面解释。

四川大学刘双副研究员、黄茜研究员和刘建川博士等团队，在高分子一区Top期刊《Macromolecules》2026年第59期，发表了一项题为“Determinants of π-π Stacking Motifs in Polymers with Different Aromatic Side Groups”的研究工作。采用全原子分子动力学模拟、X射线散射、量子化学计算和Meta-dynamics增强采样，系统考察了五种含不同芳香侧基的聚合物——聚苯乙烯（PS）、聚2-乙烯基萘（P2VN）、聚1-乙烯基萘（P1VN）、聚4-乙烯基联苯（PVBP）；其中，两重化学键固定侧基的聚苊（PACN），以及有无π电子的聚乙烯基环己烷（PVCH）作为对照样。该工作不仅厘清了侧基结构如何决定π-π堆积构型，更指出了决定链间或链内相互作用的关键参数——芳香环重叠距离。

从WAXS出发：实验与模拟的高度一致

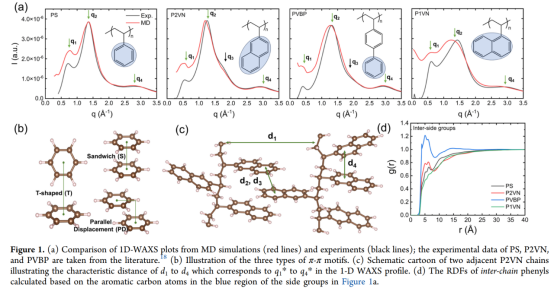

研究首先利用广角X射线散射获取了所有聚合物的一维（1D）散射曲线，并与MD模拟计算的散射谱进行对比。如图1a所示，PS、P2VN、PVBP和P1VN均出现了三到四个特征散射峰，分别标记为q₁至q₄。结合前人工作和图1c的示意图可知：q₁对应相邻聚合物主链之间的距离d₁；q₂和q₃分别对应相邻链上侧基之间的两种特征距离d₂和d₃；q₄则源自同一链上相邻侧基之间的距离d₄（约2.95 Å⁻¹）。这些峰的q值在模拟与实验之间高度吻合，验证了力场和模拟流程的可靠性。

更关键的是，q₂和q₃直接与π-π堆积相关。通过计算相邻链上芳香碳原子的径向分布函数（图1d），作者确认d₂和d₃分别对应不同的堆积构型。其中，q₂峰在所有聚合物中都最强，对应T型堆积；而q₃峰的强弱则指示了夹心型（S）或平行位移型（PD）堆积的存在。例如，PS的q₃*几乎不可见，而P2VN和PVBP则呈现明显的肩峰或小峰，说明后两者具备形成S/PD堆积的能力。

扭转自由能垒：限制侧基旋转的“锁”

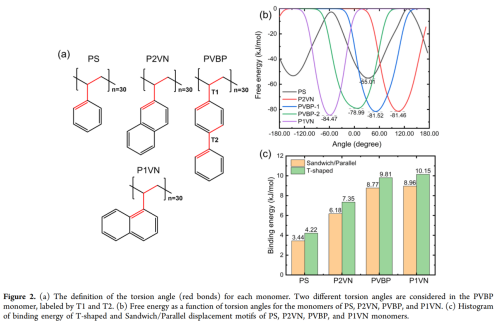

为进一步理解这些聚合物不同侧基形成不同π-π堆积构型，作者从扭转自由能入手寻找原因。他们定义了每个单体从主链到芳香环的二面角（图2a），并通过Meta-dynamics获得了自由能随扭转角的变化曲线（图2b）。结果显示，PS的扭转能垒显著低于其他三种聚合物。这是因为PS的侧基最小（仅一个苯环），围绕主链的旋转空间充裕，苯环可以自由转动并倾向于采取能量上最有利的T型排列。相比之下，P2VN、P1VN和PVBP的侧基更大（萘或联苯），旋转受限，能垒显著升高。这种刚性的增加迫使芳香环在局部构象中更可能长期维持在某种平面取向，从而有利于它们与其他链上侧基形成面对面重叠构型。

有趣的是，PVBP的联苯结构包含两个可旋转的单键，导致两个不同的扭转角T1（内苯环）和T2（外苯环）。T1的能垒远高于T2，因为内苯环同时受到主链和相邻苯环的限制，导致与外苯环的空间受限差异。

静电势分布：电荷中心分离是关键

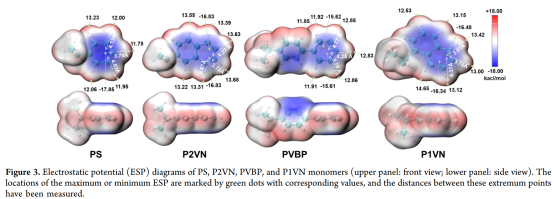

前文的扭转能垒差异揭示了不同侧基能否形成重叠构象，而本部分的静电势分布则进一步阐释了该重叠构象能够稳定存在的内在原因。图3展示了四种单体分子的静电势映射表面，其中红色代表正电势（缺电子区），蓝色代表负电势（富电子区）。对于所有芳香环聚合物，其边缘与中心区域分别呈现正电势与负电势，形成“正-正-负-负”的特征分布。这一分布使得T型堆积（即一个环的边缘指向另一个环的中心）在静电上最为有利，因此成为更稳定的堆积方式。此外，不同芳香环聚合物的侧基大小各异，导致其边缘与中心区域之间的距离存在明显差异。这种几何差异进一步决定了不同侧基之间形成S型或PD型错位交叠构型的能力强弱。

堆积模式的统计验证：链间与链内的区分

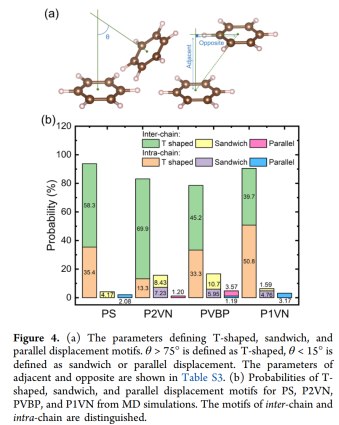

在上述分析的基础上，作者进一步通过MD轨迹统计了各聚合物中三种堆积模式的发生概率。他们首先对芳环侧基形成π-π的几何构型进行了定义，其中相邻芳香环之间的夹角θ（图4a）和相邻芳香环之间水平与垂直距离（d₂和d₃）进行分类。在一定水平与垂直距离范围内，如果θ > 75° 判为T型；而θ < 15° 则为S或PD型。

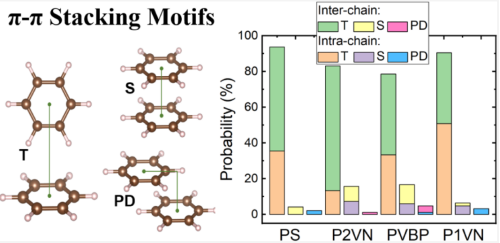

图4b为具体分类的结果：所有聚合物中T型是主导（这与实验结果q₂*峰最强一致），但S/PD型所占比例存在一定差异。PS中S/PD合计不足7%，而P2VN、PVBP和P1VN均超过16%。其中特别值得注意的是P1VN：尽管其侧基之间没有重叠距离d_overlap ≤ 0，但P1VN仍存在较高的S/PD比例，如实验散射数据峰（图1）。为了理解这种差异性，作者通过链内RDF数据进一步证实了这些S/PD堆积主要发生在同一链内的相邻侧基之间。
