3D实例教程 | 3分钟掌握钣金设计核心技巧，效率提升50%！

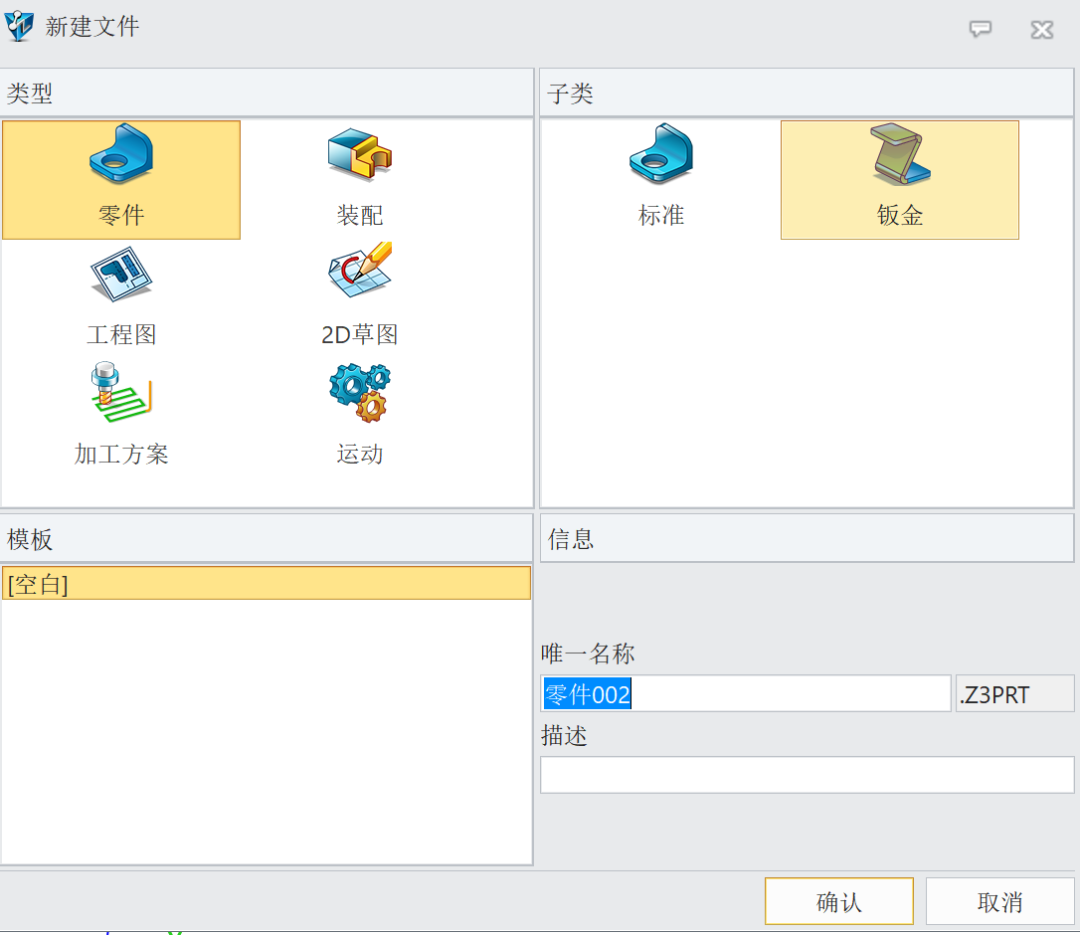

点击【新建】–【零件】-钣金，进入钣金模块

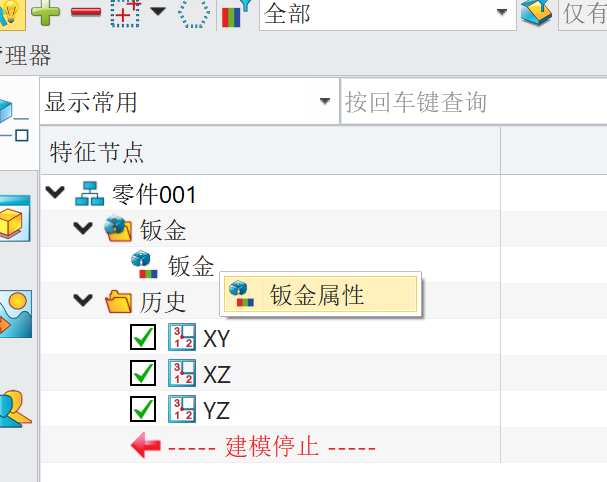

可以修改预设钣金属性，设置常用的平板厚度、折弯半径、k因子等属性（将常用的参数设为默认钣金属性可以减少后续操作中反复修改数值）

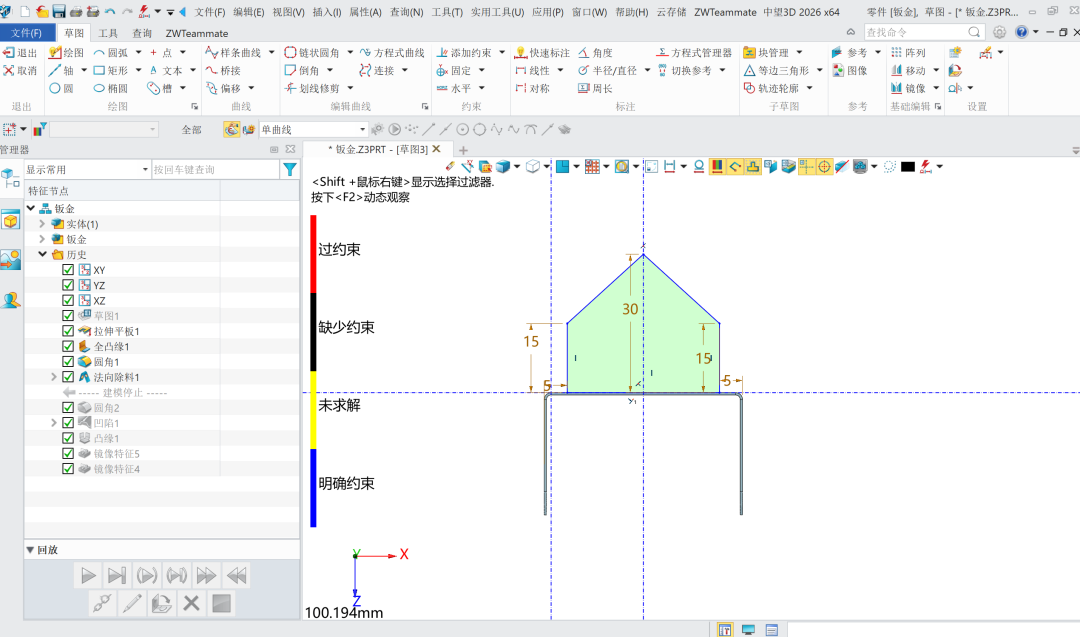

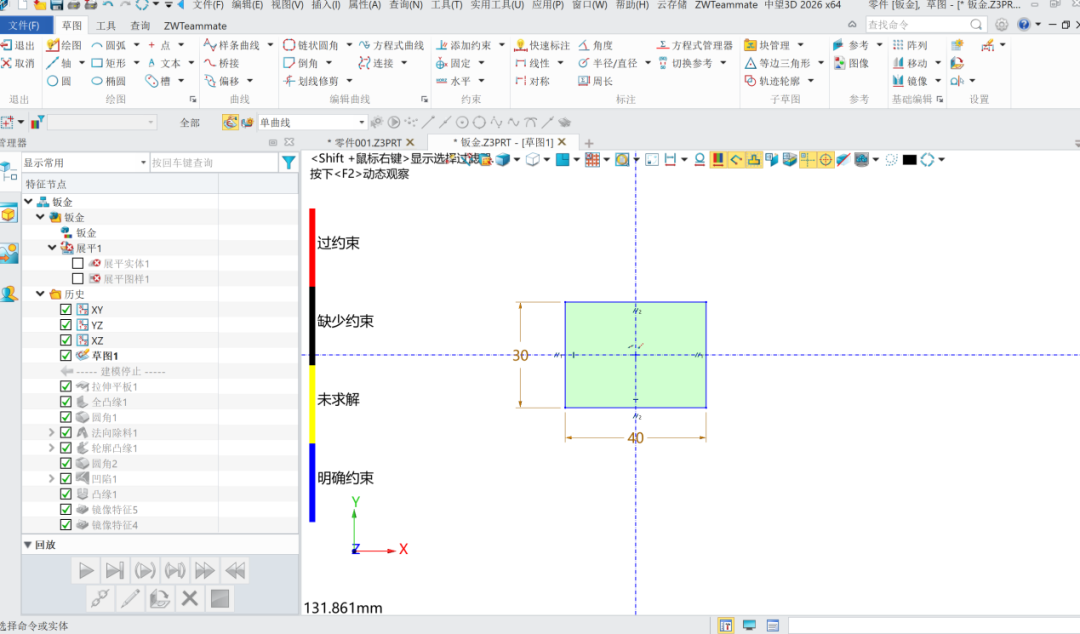

进入草图界面，绘制平板的草图

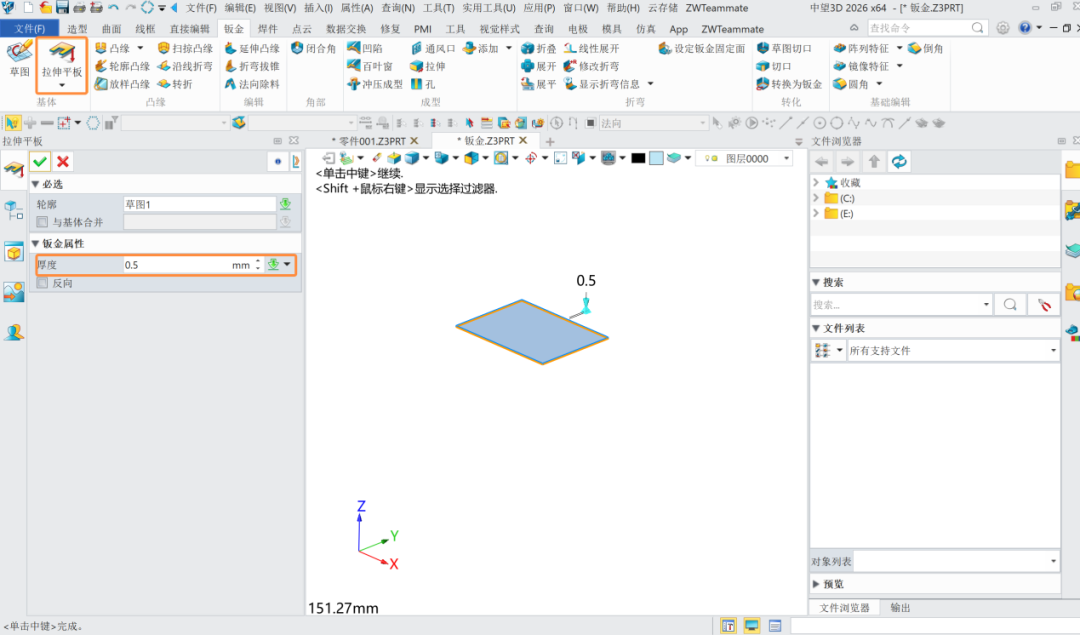

使用拉伸平板命令拉伸草图，厚度为0.5mm

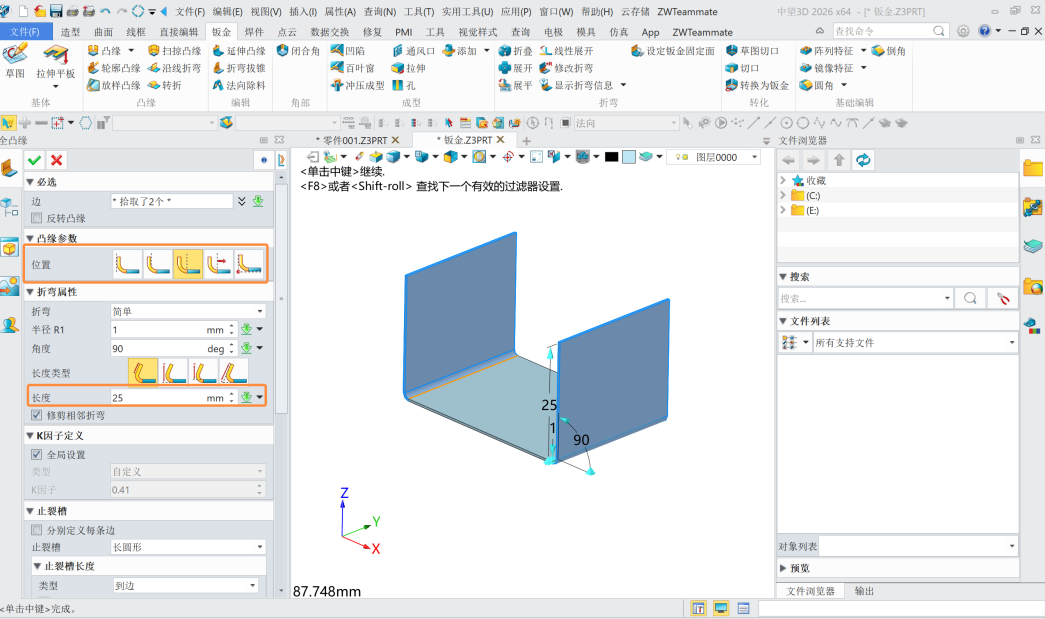

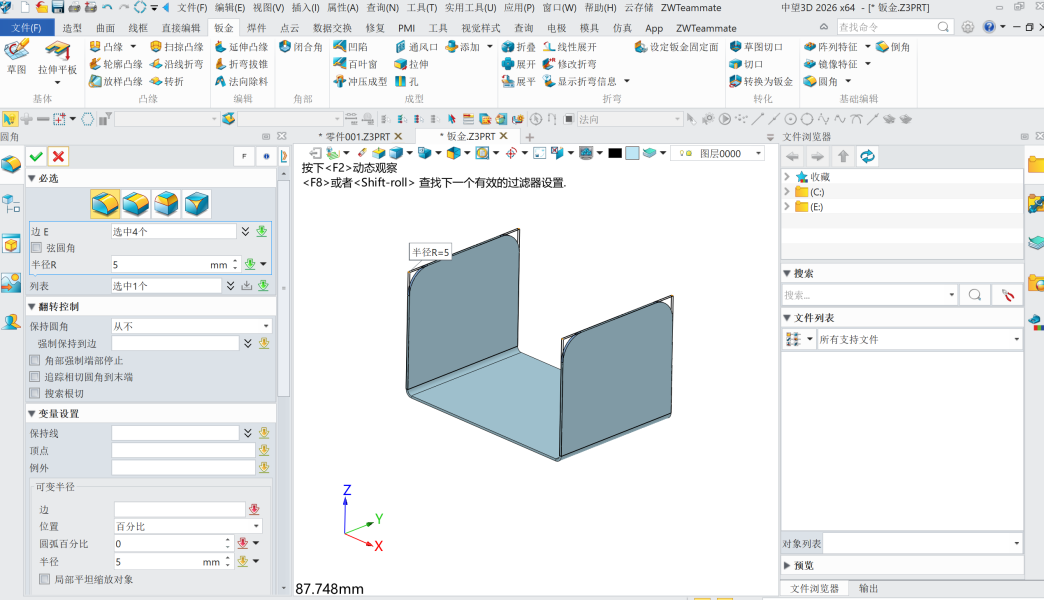

使用全凸缘命令生成凸缘（在这里可设置凸缘的位置、长度类型），设置凸缘的长度为25，并为凸缘设置圆角

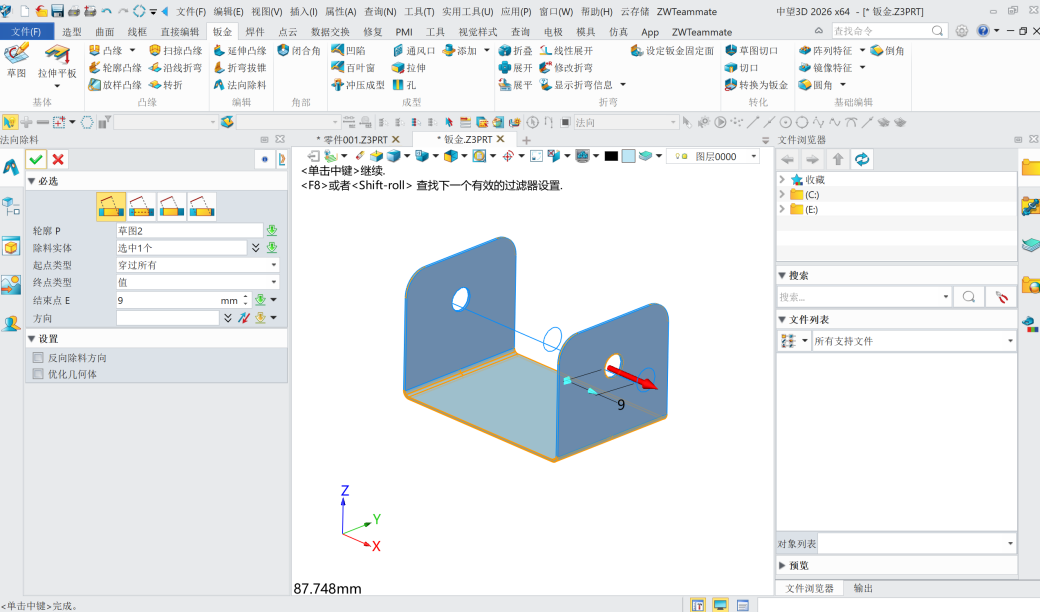

使用法向除料命令，在凸缘上添加圆孔（起点和终点类型选择穿过所有可以一次添加）

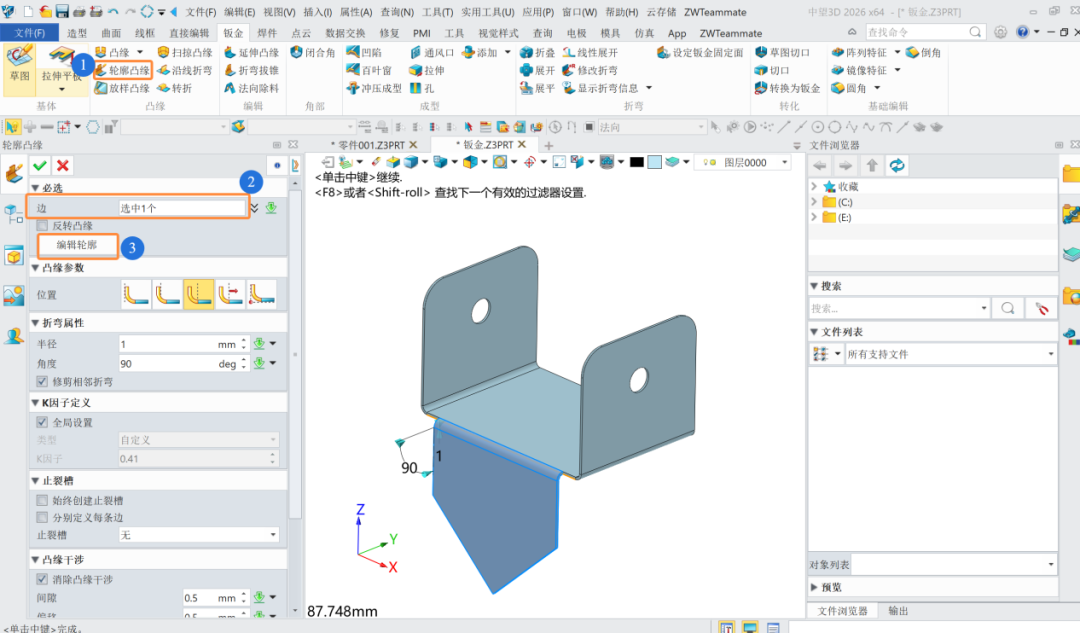

点击【轮廓凸缘】命令，选择需要建立凸缘的边，点击【编辑草图】进入草图后，绘制凸缘轮廓，退出即可按草图轮廓创建凸缘

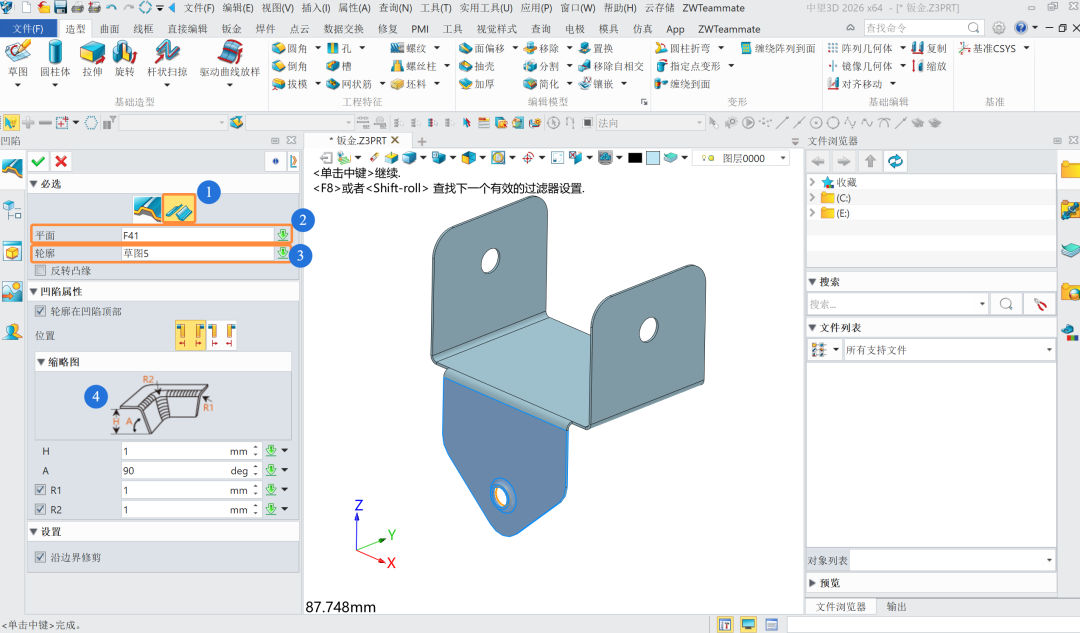

使用【凹陷】命令在凸缘上创建圆孔，选择不封口的凹陷（第二个图标），选择需要凹陷的草图及平面，设置倒角及距离

使用【凸缘】命令，为轮廓凸缘生成弯边

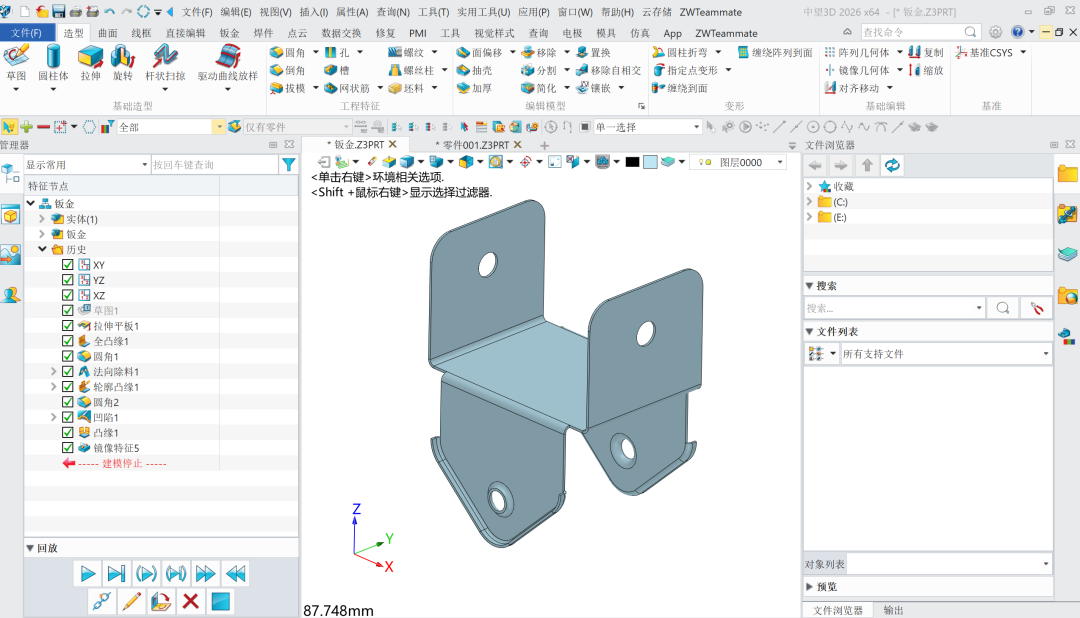

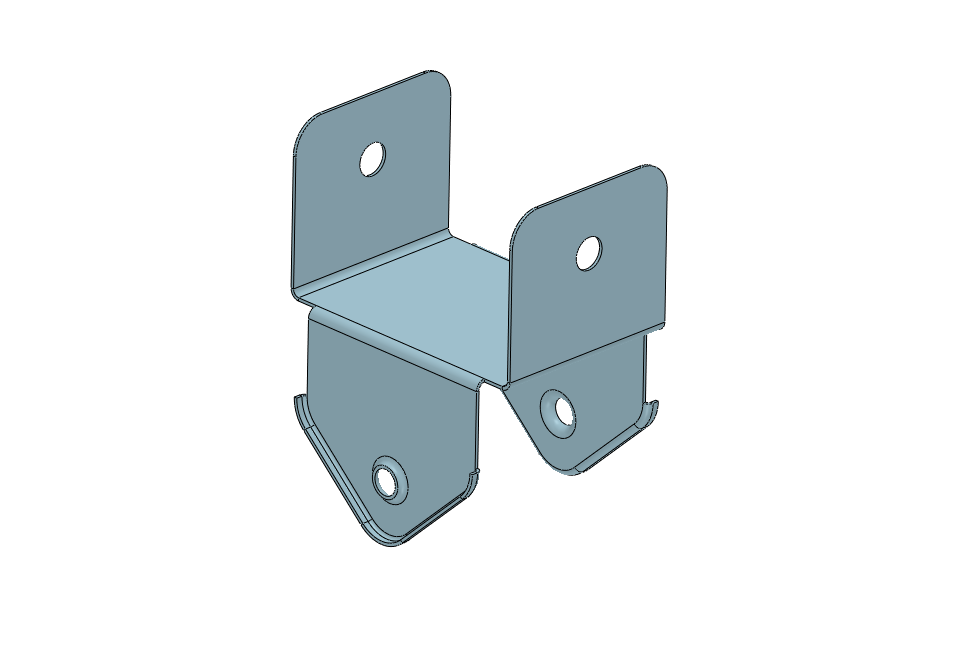

将【轮廓凸缘】、【圆角】、【凹陷】、【凸缘】特征镜像，即可完成该钣金件设计
