通信原理与MATLAB仿真v4 第四章 BPSK调制解调器(1)

4月前浏览152

来到了第四章。本次给出的是v3版本的第四章，将在以前内容的基础上增加相干解调的内容，因此也会有锁相环程序的讲解！同时为了方便选择此类课题的本科生进行学习，也给出了相关毕业设计的内容。在仿真秀APP里面也上传了本章的视频课程，内容还涉及了锁相环、相干解调等关键知识难点！欢迎大家看过以后和我微信交流，程序中很多不明白的地方可以问我！

之前大概讲了仿真的大道理和基础知识，现在可以开始结合通信内容讲解matlab的仿真知识。当我们从最基础也是最简单的调制方式入手！最基础的调试方式是什么？ASK。可惜现在用的非常少，因此还是从用的最多的PSK方式讲起。PSK为什么会被用得最广泛呢？那就要看看它有什么优点了。先看看MATLAB的应用范围吧，连追踪卫星都会使用它。至于怎么用这个软件，本公众号里面已经讲了很多了，这里不再重复！

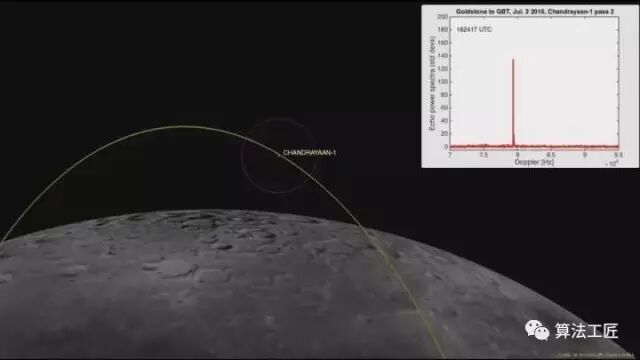

看到右上角的那个图形了吗？MATLAB软件绘制的结果。原来科研的太多领域都在使用MATLAB啊！可在2018年教大一学生学MATLAB的时候，大部分人根本不听！这种学习态度真的让人无奈！这张计算机生成的图像描绘了2016年7月2日，太阳系雷达戈德斯通探测到月船一号的位置。在上图中，紫色的圆圈位于月面165公里上空，表示雷达波束可在月球轨道探测的范围，宽度200公里。一旦航天器进入雷达波束照射的区域，如上图右上角白框中，就会反射一个非常强的回波。回波是雷达领域的知识，本人早期接触了很多雷达的知识，无奈技术更新太快，当2017年再次接触雷达时，很多知识都要更新。比如连续调频波雷达。这和以前的脉冲雷达差别很大，再次学起！

2026年5月，v4出炉了，时隔五年。本人会秉承之前的风格，更新函数，继续增加内容，压缩文章数量，让大家学起来更加感受到AI辅助的效果。当然要将程序升级，去除现在已经消失的自带函数。本文收费两元，只为码农的劳动成果能够得到大家的体谅和尊重，希望本文能够得到大力推广，最好能让每个高校的通信工程专业学生都看到。

本文为v4版第一篇，内容涵盖v3版本的绪论、1-3篇内容，同时加入了训练AI的内容。

回归主题——开始讲解通信仿真。

通信仿真从最基础的BPSK调制方式入手。首先是纯理论仿真！即使你是纯小白，也能看得懂。

什么是调制？

调制是为了信号特性与信道特性相匹配，不同类型的信道特性将相应地存在不同类型的调制方式。调制的最终目的就是尽可能地减少占用带宽，尽可能地提高信号传输速率和质量。信道分为有线和无线！本人专注于无线通信，因此主要讲解无线信道下的通信仿真！当然这些知识也可以用到有线信道中！由于无线信道是时变色散信道，存在严重多径和衰落等不利于数据传输的因素，因此，选择适合于无线信道传输的数字调制方式是非常重要的。数字调制与模拟调制相比，具有更好的抗噪声性能和更强的抗信道衰落能力等。数字信号处理技术使人们可以完全用软件实现数字调制器和解调器。因此我们可以先进行仿真，然后在通用硬件平台上去对算法性能进行验证，最后再完成产品研发！
