FMEA在钢板弹簧设计中的应用

4月前浏览1431

摘要：故障模式与影响分析(FMEA) 是提高产品可靠性的重要方法之一。文中介绍了汽车钢板弹簧设计过程中使用FMEA 的方法，并对开展故障模式与影响分析工作中需要注意的问题进行了讨论。

关键词：汽车；故障模式与影响分析( FMEA); 钢板弹簧设计；可靠性

中图分类号：U463.33 文献标识码：A 文章编号：1671-2668(2006)04-0005—03

故障模式与影响分析 FMEA(Failure Mode and Effects Analysis)是产品可靠性、维修性设计中的重要分析方法之一。它通过对系统中每一产品可能产生的所有故障模式及其严重程度、检测难易程度和发生频度进行分类、归纳分析，鉴别设计上的薄弱环节，以采取适当的纠正措施消除或减轻其影响。总体来说，通过实行 FMEA, 可在产品设计或生产工艺真正实现之前发现产品的弱点，在原形样机阶段或在大批量生产之前确定产品缺陷。

FMEA 作为一种可靠性分析方法起源于20世纪50年代(由美国格鲁曼公司开发，用于飞机发动机故障预防);70年代，美国海军制定FMEA 标准； 1976年，美国国防部采纳 FMEA 标准；80年代，汽车工业和微电子工业领域应用 FMEA;90 年代， ISO9000推荐采用FMEA; 1994 年，FMEA 成为汽车行业质量认证标准 QS9000 的认证要求。在汽车行业，FMEA 是产品设计与开发阶段、过程设计与开发阶段必须使用的缺陷预防工具。本文以汽车钢板弹簧为例，对 FMEA 在汽车设计与开发中的应用进行探讨。

1 钢板弹簧分析

钢板弹簧是汽车悬架系统中重要的弹性元件，其主要功能：①连接车架与车桥，在车辆行驶状态下，承受由于地面不平而使车轮、车桥产生的冲击力，避免冲击力直接向车身传递；②支撑车身重量，决定整车高度；③在车轮行驶时起导向作用。

1.1 常见故障模式

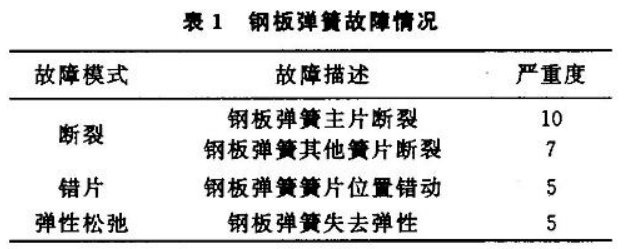

在开展 FMEA 分析之前，应对批量使用相似零部件的用户、长距离道路试验等情况进行调查，收集相关故障情况并整理成表格(见表1)。

1.2 工作环境及设计要求

本文分析对象为某汽车钢板弹簧，设计时已知整车轴荷分配、钢板弹簧限位块刚度、悬架偏频、静挠度和动挠度等参数。

2 FMEA 表格填写方法及分析结果

在 QS9000 关于 FMEA 相关规定的基础上制定表格。

2.1 表格的填写方法

第一栏(零部件名称、图号):填写待分析的零部件名称及其图号。

第二栏(功能):用简洁的文字列出被分析零部件需具有的功能，如该零部件有多种功能，且有不同的失效模式，要把所有功能都单独列出。

第三栏(潜在失效模式):填入零部件可能未达到或未完成的功能项目的种类(如预期的功能丧失),前提是这种失效可能发生，但不一定发生。

第四栏(失效影响):填人失效模式对功能的影响，要根据顾客可能发现或经历的情况来描述失效的后果，如果失效模式影响到安全性或与法规不符，则要清楚地予以说明。

第五栏(严重度 S): 填人失效模式严重性的评价。
