EAAI | 变凸度平整轧制板形控制的一体化建模与模态分层控制策略

3月前浏览713


文章导读

板形是轧制产品质量的关键指标,配备可变凸度(VC)辊的平整机可实现高精度板形控制。本研究建立了融合 VC 辊物理模型与分层多目标优化的新方法,综合塑性变形、轧辊弹性变形及辊系力学行为,采用粒子群算法优化模型参数,并基于 NSGA‑III 算法设计智能分层板形控制策略:先通过弯辊力快速粗调,再结合液压凸度精细调控。经 2503 卷实际生产验证,该方法使平均板形偏差降低 61.4%,标准差降低 56.3%,合格率达 99.4%,为高精度板形控制提供了理论与工程依据。

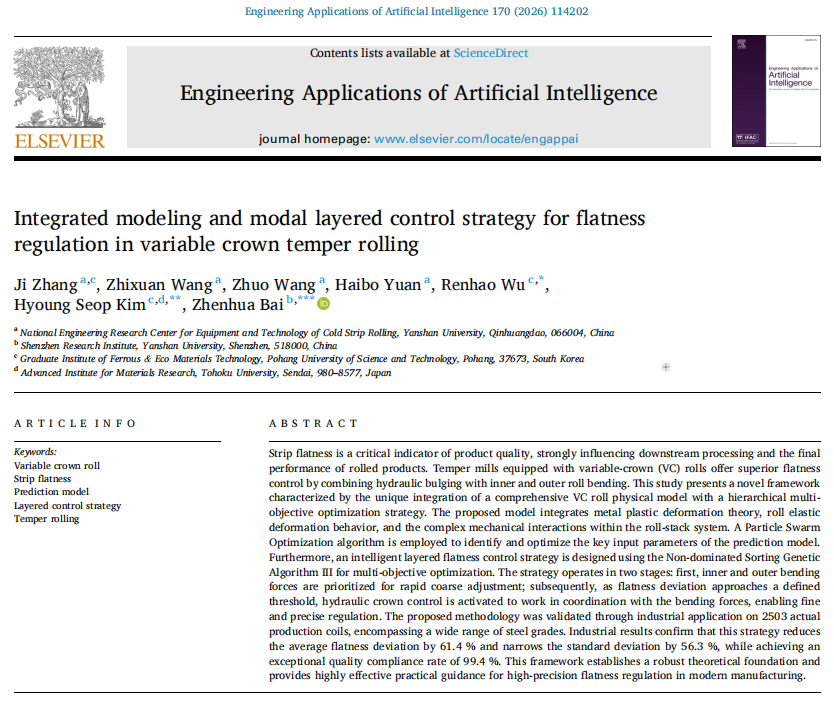

文章封面 部分截图




部分内容 图文解读

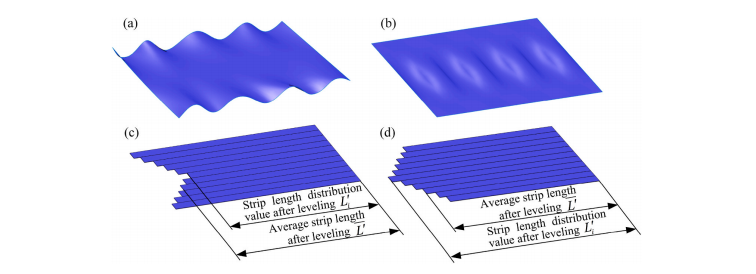

如图 1 所示,平整后的带钢若存在边浪或中浪缺陷,将带钢沿宽度方向划分单元并展平后,各纵向单元的长度会出现明显不均,这是板形不良的直接体现,也是本文控制策略所要解决的核心问题。



图 1 平整轧制后典型带钢板形缺陷及各单元扁平化长度:(a) 边浪缺陷;(b) 中浪缺陷;(c) 单元划分与扁平化后的边浪缺陷;(d) 单元划分与扁平化后的中浪缺陷。

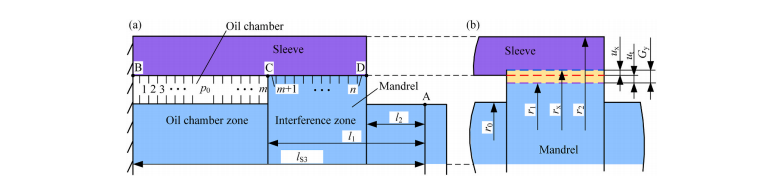

图 2 展示了 VC 辊的工作原理与平整机布置:VC 辊依靠内部油压使辊套产生弹性变形,实现辊形凸度的在线连续调节,辊套与芯轴采用热装过盈配合以保证密封与扭矩传递;在四辊平整机中,VC 辊作为支承辊使用,配合内外弯辊机构与张力控制系统,通过液压胀形与弯辊力协同作用,实现对带钢板形的高精度调控。



图 2  VC 辊单元划分与热装变形示意图:(a) VC 辊单元划分;(b) VC 辊热装变形示意图。初始状态下,芯轴为蓝色虚线,辊套为紫色虚线;热装后配合状态为红色虚线。

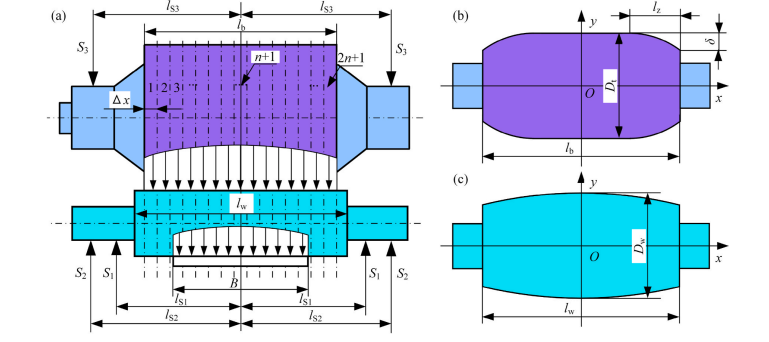

图 3 展示了平整机工作辊与支承辊(VC 辊辊套)的辊形及工作辊载荷情况:工作辊受辊间力、轧制力和内外弯辊力作用,轧制时呈横向不对称,引入转角 β 模拟非对称板形,辊套与工作辊接触长度均划分单元且中心单元位置重合;工作辊采用余弦凸度辊形,支承辊中间为平辊形、端部为四次曲线拟合肩台倒角,基于辊间接触力学建立变形协调方程,结合相关公式可求解辊系挠度、压扁系数等关键参数,为板形预测提供支撑。



图 3  辊系单元划分与辊形示意图:(a) 辊系单元划分;(b) 支承辊辊形;(c) 工作辊辊形。工作辊的单元划分基于支承辊的单元划分并与之对应。

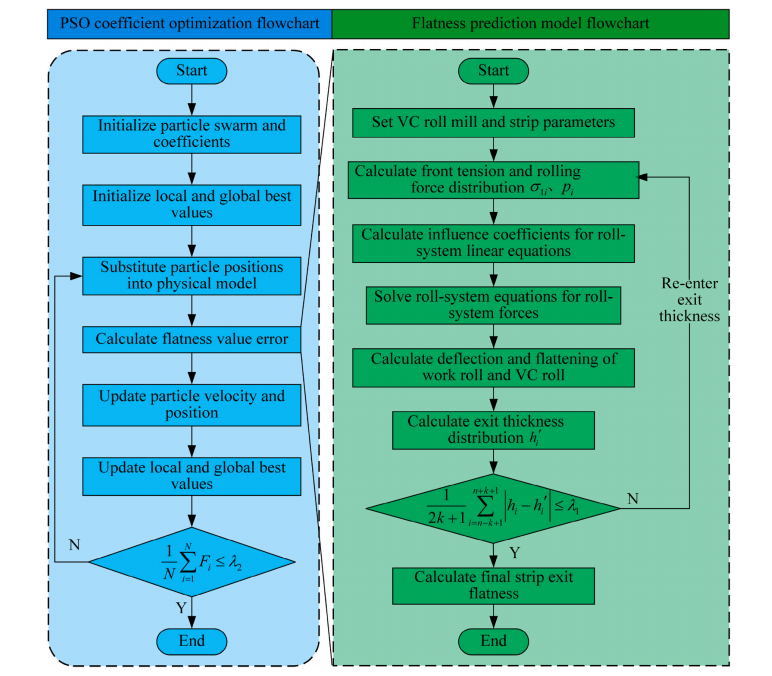

图 4 展示了板形预测与模型系数优化的完整流程,以构建的板形预测模型为核心,采用粒子群优化(PSO)算法对预测模型中的关键输入参数进行辨识与优化,通过不断缩小模型计算结果与现场实际板形数据的偏差,提升预测精度与鲁棒性。



图 4  板形预测与系数优化流程图。板形预测模型为粒子群优化(PSO)的核心,通过减小模型预测值与实际值的偏差实现系数优化。

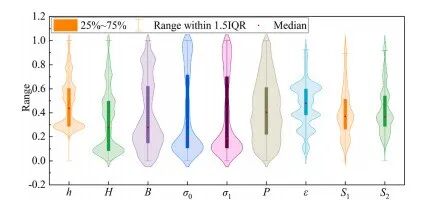

图 5 展示了模型各输入参数归一化后的数据分布情况,研究采用四分位数法(1.5 倍四分位距)对 6551 组现场生产数据进行异常值剔除,未额外做降噪和平滑处理,以保留真实板形高频特征;从图中可以看出,不同工艺参数的数据密度与聚集区间各不相同,但绝大多数数据都落在合理范围内,直观证明了本研究所用输入数据的分布具有代表性与合理性。



图 5  各输入参数的数据分布。

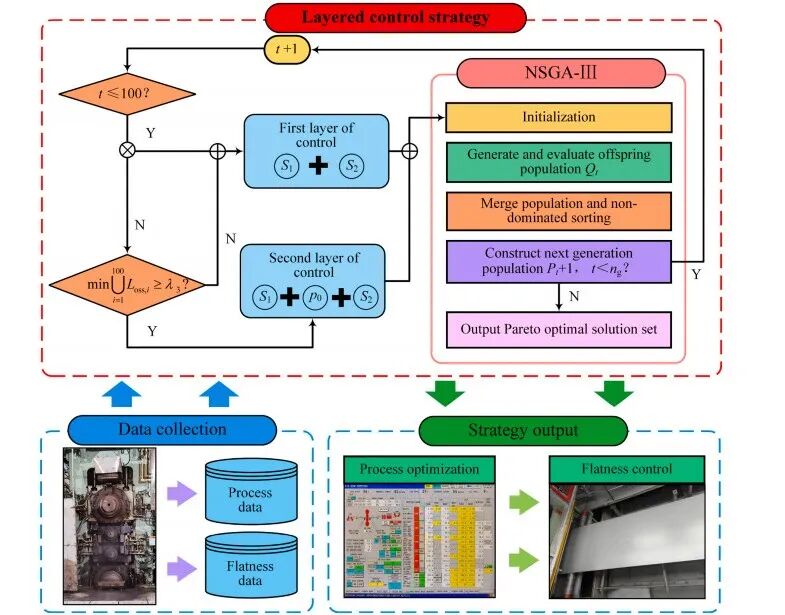

图 6中,NSGA‑Ⅲ 多目标优化中采用分层迭代控制策略:前 100 代以内外弯辊力为主、VC 辊油压固定在 25 MPa 进行快速粗调;100 代后若板形偏差仍大于 3 IU 阈值,则将油压加入决策变量,与弯辊力协同精细优化,充分发挥不同执行器的调节优势,使控制过程更贴合工业现场逻辑。



图 6  分层控制策略流程图。

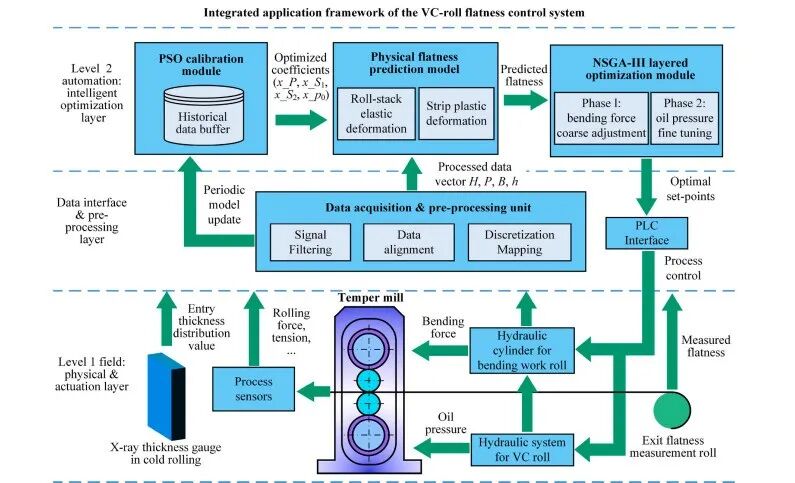

图 7 展示了 VC 辊板形控制系统的一体化应用框架,整个系统分为现场层、数据预处理层、自动化层三级结构,实现信号采集、数据处理、PSO 模型标定与 NSGA‑Ⅲ 分层优化控制,最终通过 PLC 驱动液压执行机构完成闭环控制。



图 7  VC 辊板形控制系统整体应用框架。

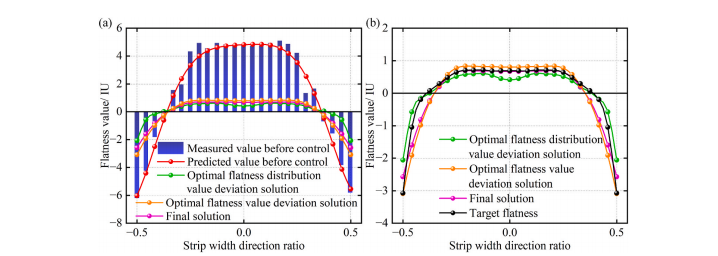

经 NSGA‑Ⅲ 优化得到Pareto最优解,实现板形分布与板形值双目标平衡,并选出三种典型方案:侧重分布最优、侧重数值最优及综合均衡解。图 8 验证优化后板形明显改善,中浪缺陷得到有效抑制。系统优化耗时仅 185 ms,满足现场实时控制要求。2503 组工业数据表明,相比传统 PID,板形精度、稳定性与合格率均大幅提升,控制效果更优。



图 8 Pareto最优解集板形曲线验证:(a) 最优解集与控制前板形对比;(b) 最优解集与目标板形对比。最终解兼顾了板形分布偏差 X₁与板形值偏差 X₂,是最接近目标板形的优化结果。


文章总结

本文针对 VC 辊平整机建立了带钢板形一体化建模与智能控制框架,主要结论如下:


01

构建了融合金属塑性变形、轧辊弹性变形及辊系力学耦合的 VC 辊板形高精度预测模型,可准确反映凸度、弯辊与液压耦合作用。


02

 采用粒子群优化(PSO)算法优化模型关键参数,提升了预测精度与工况适应性。


03

基于 NSGA‑Ⅲ 多目标优化提出智能分层板形控制策略:先由内外弯辊力快速粗调,再由液压凸度精准微调。

 现场验证表明,该方法控制效果优异,弯辊与 VC 辊液压胀形协同作用,显著提升板形均匀性与过程稳定性。该框架为 VC 辊平整机高精度板形控制提供了可行路径,其分层协调思路可推广至 CVC、六辊轧机等多执行器轧制系统,工业应用能有效降低后续加工缺陷与废品率,助力高效智能制造升级。本文不足在于未将轧辊热凸度、磨损等长期时变因素纳入动态模型,可能对辊形基准产生小幅影响。


文章信息

主要作者情况:

Ji Zhang(第一作者),吴仁豪(通讯作者),Hyoung Seop Kim(通讯作者),  Zhenhua Bai(通讯作者)

通讯作者单位:

1.日本东北大学材料高等研究所

2.韩国浦项科技大学金属与环保材料研究所

3.燕山大学国家冷轧板带装备及工艺工程技术研究中心

文章标题:

Integrated modeling and modal layered control strategy for flatness

regulation in variable crown temper rolling

期刊名称:

Engineering Applications of Artificial Intelligence

文章链接:

https://doi.org/10.1016/j.engappai.2026.114202

来源:我的博士日记
理论材料控制PLC
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-05-22
