Simulation 有限元分析实战（8）：螺栓接头分析

问题描述：

一个杆件连接一块平板，该平板包含两个松配合螺栓，平板由两边支撑，吊环螺栓沿垂直方向和竖直方向受力为1100N。计算零部件的最大应力和变形。

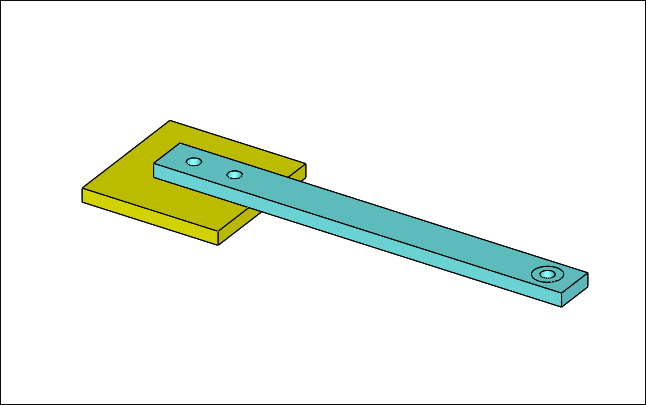

1.打开零件。

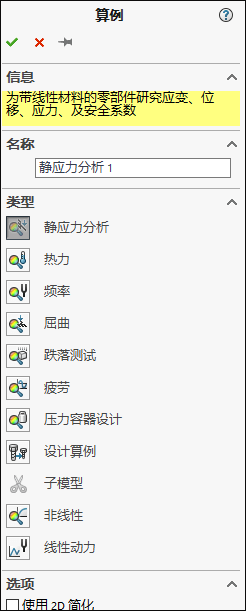

2.我们新建一个静应力分析的算例，如下图所示。

3.设置材料。我们需要为模型指定模型的材料属性。点击选中模型，鼠标右键选择“应用/编辑材料”。设置零部件的材料为AISI 1020，如下图所示。

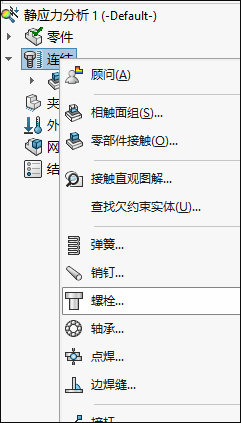

4.定义螺栓接头。选择“连接”鼠标右键选择“螺栓”，如下图所示。

螺栓类型选择“标准”，依次选择下面的两个边线定义螺钉和螺母。勾选“相同的螺钉和螺母直径”。设置螺钉和螺母的直径为24mm，螺栓柄直径为12mm。

螺栓材料使用“合金钢”。

来源：SolidWorks技巧
