Simulation 有限元分析实战（7）：跌落测试

一、问题描述：

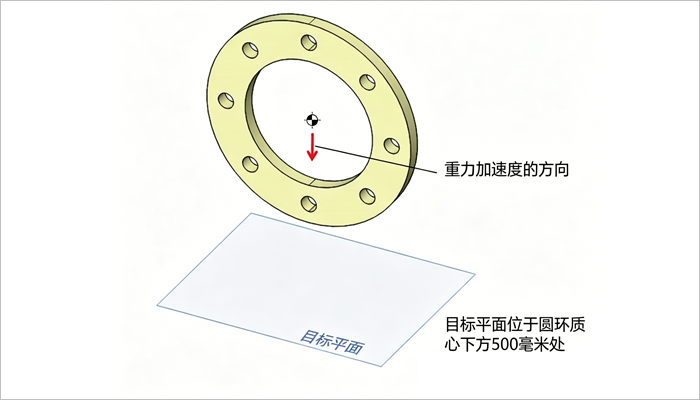

一件陶瓷环形构件从500mm高度自由跌落，撞击平整水平的刚性地面。本次将通过跌落测试分析对该撞击过程进行仿真模拟。

跌落测试是用于模拟极短时间内动态冲击力的分析方式，而这类瞬时冲击也是构件最容易发生损伤的工况。跌落测试分析会考虑惯性效应，但不考虑阻尼作用，且采用计算量大但稳定性良好的显式直接时间积分法。

二、分析步骤：

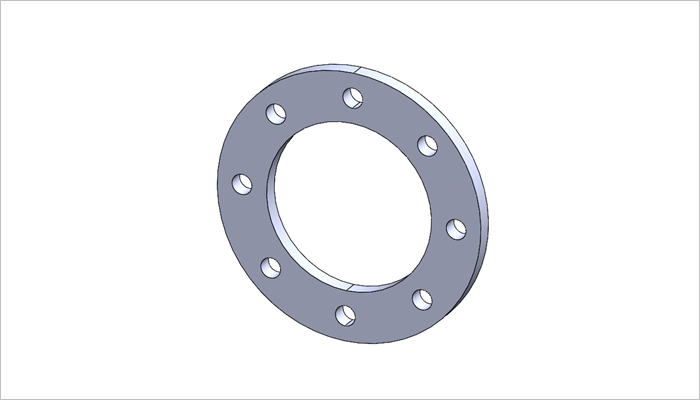

1.打开下载的零件，如下图所示，留意环形几何体上添加的分割线。

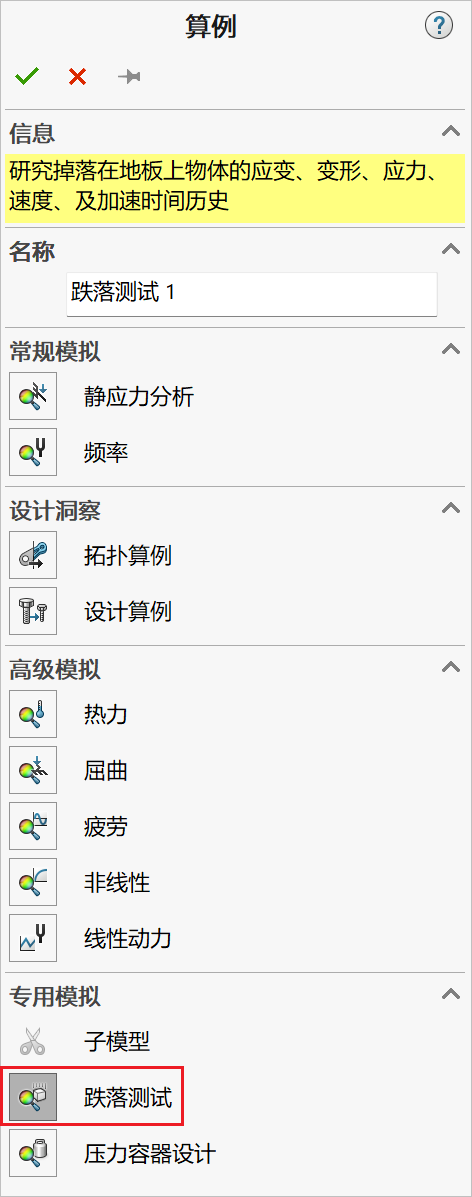

2.新建跌落测试算例，采用默认名称跌落测试 1，如下图所示。

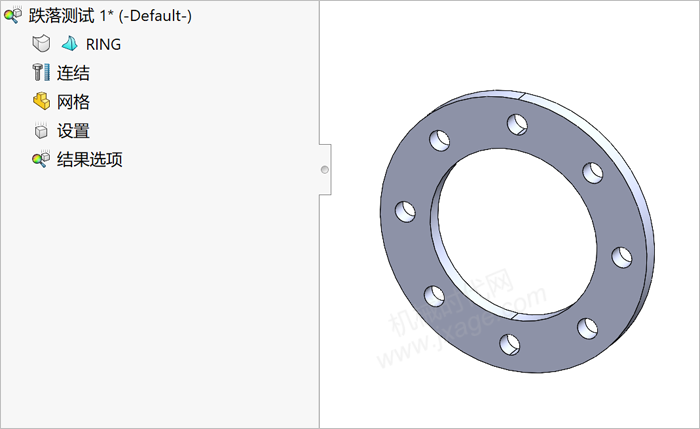

系统会在该跌落测试算例中自动生成两个文件夹：设置文件夹和结果选项文件夹，如下图所示。

3.为模型指定材料属性。

在Simulation管理器中，右键单击模型名称，选择“应用/编辑材料”。

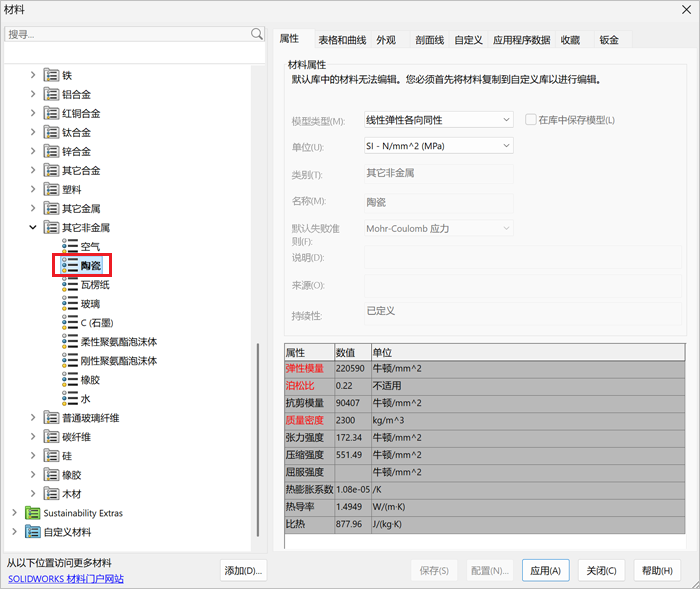

在材料窗口中，从其它非金属列表里选择陶瓷。
依次点击【应用】和【关闭】，关闭材料窗口。

4.对模型进行网格划分。
