叶片攻角、桨距角、偏航角、风轮方位角和入流角

3月前浏览786

 风电机组的叶片攻角、 桨距角、偏航角、风轮方位角、入流角 是描述风机姿态、控制与气动性能的五个核心角度参数,定义、作用与控制方式完全不同,桨距角和风轮方位角之前的文章做过介绍,今天这篇文章将会系统的解析比对这五个角度参数。

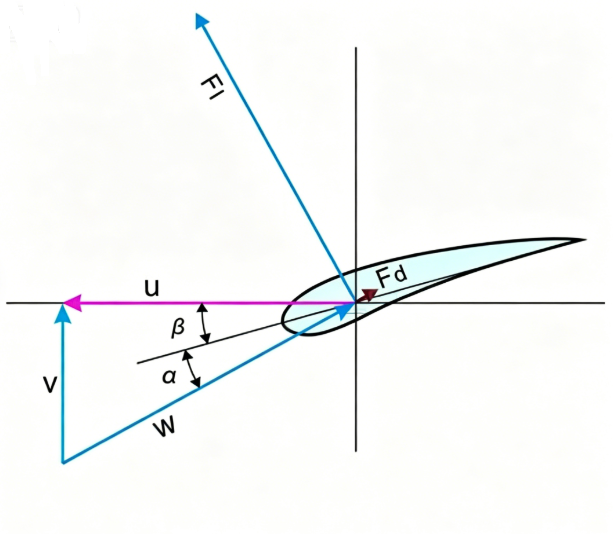

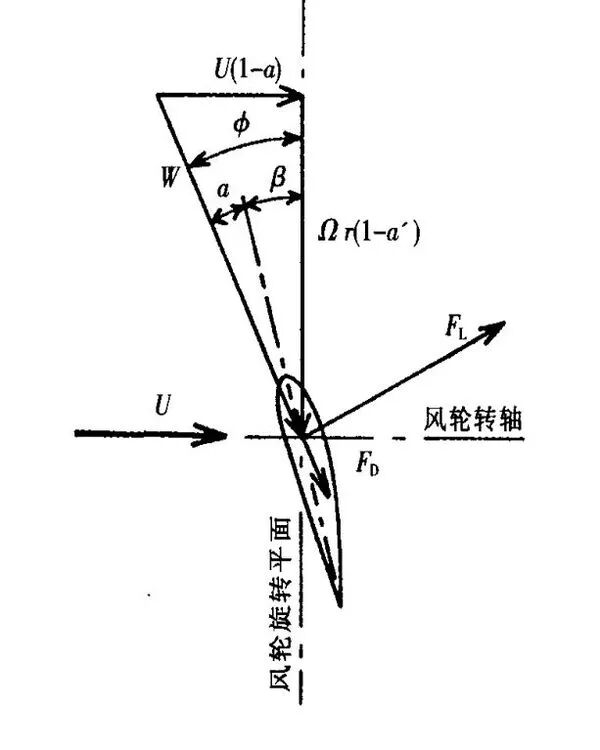

叶片攻角 (Angle of Attack, α)叶片翼型弦线(前缘到后缘连线)与相对来流速度(自然风速和叶片旋转线速度合成)之间的夹角。

叶片攻角直接决定升力和阻力,影响发电效率与载荷,并且随风速、转速、方位角、桨距角实时动态改变。

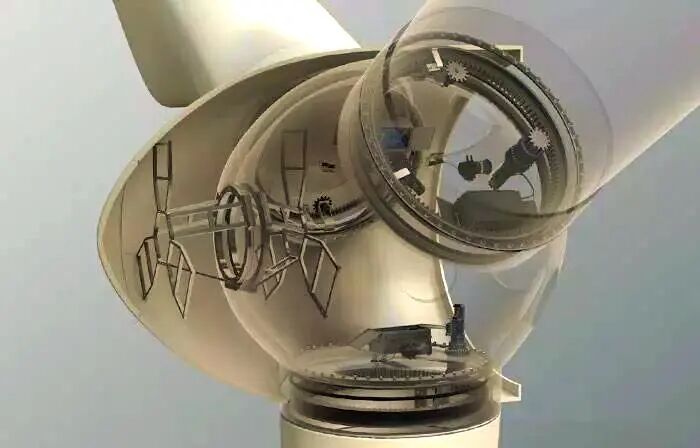

桨距角(Pitch Angle, β):叶片翼型弦线与风轮旋转平面之间的夹角。

对于变桨机组,启动时桨距角从 90°(顺桨)向 0°转动,获得启动力矩。

停机时桨距角转到 90°(顺桨),叶片与风向平行,气动刹车、快速停转。

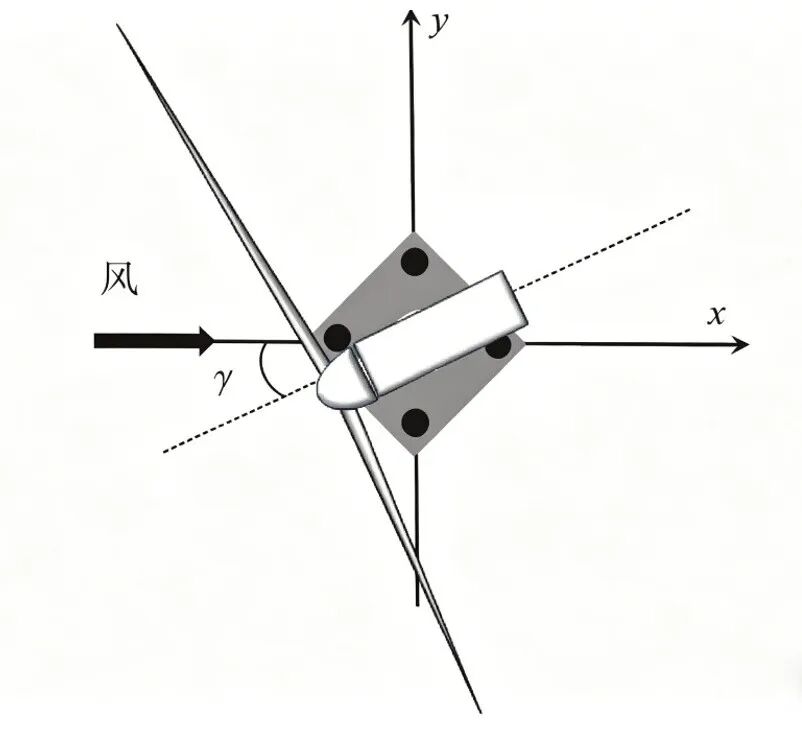

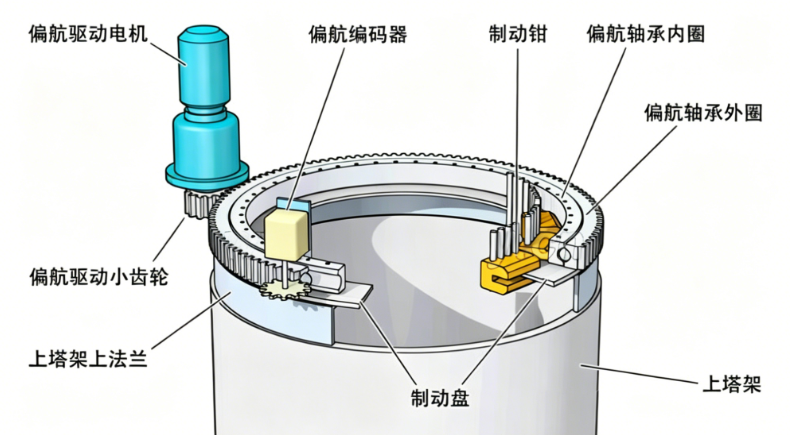

偏航角(Yaw Angle, γ)风轮轴线与水平来风方向在水平面的夹角(机舱偏离正对风向的角度)。

通过偏航系统旋转机舱,使风轮正对风向,偏航角到0°,最大化捕风。这一对准来风方向的动作,就叫偏航。

 风电机组偏航角偏差超过设定阈值 (一般 ±5°~±15°),且持续短时稳态,就会触发自动偏航对风。

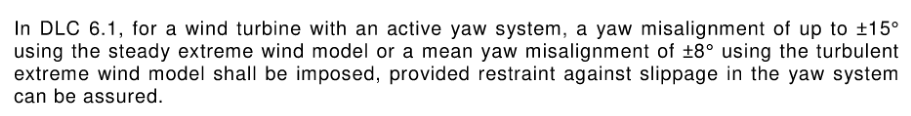

IEC标准规定,采用稳态极端风速模型时,偏航误差取 ±15°;采用湍流极端风速模型时,平均偏航误差取 ±8°。在风电机组的载荷计算中湍流风的偏航角度通常就取0和±8°。

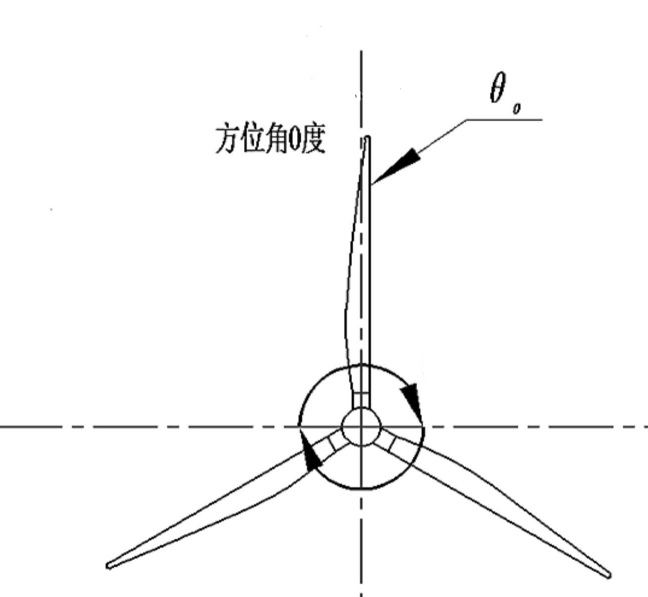

 风轮方位角  (Azimuth Angle, θ)叶片径向中心线与竖直向上方向在风轮旋转平面内的夹角(叶片旋转位置角)。

风轮方位角描述叶片在旋转周期(0°~360°)中的位置,用于分析重力、风剪切、塔影效应造成的周期性 交变载荷。

当发生卡桨事故时,不同的风轮方位角对载荷的影响就会变得非常大。

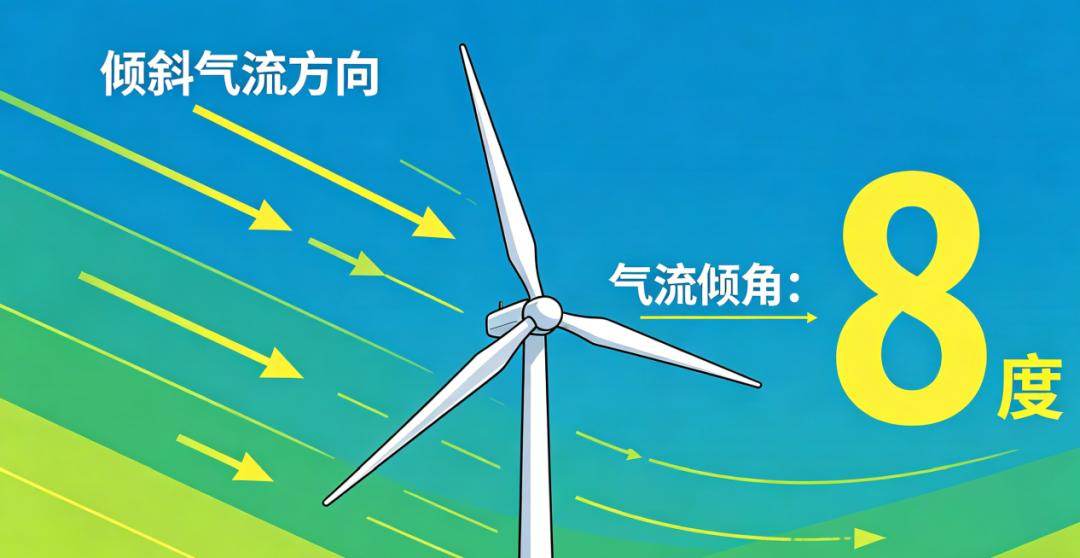

入流角(Inflow Angle, φ):IEC 61400-1:2019 强制规定的平均风矢量与水平面的竖向倾角。



所有设计风况均取 8°向下倾角不随高度、风速、工况变化全场均匀常数。

五角度对比

角度

定义核心

平面

可控性

作用

攻角 α

弦线相对气流夹角

叶片截面

被动(随风速、 转速、桨距角变)

气动升力、效率、失速

桨距角 β

弦线旋转平面夹角

旋转平面

主动可控

(变桨)

功率控制、启动、停机

偏航角 γ

机舱风向夹角

水平面

主动可控

(偏航)

对风、功率、水平载荷

方位角 θ

叶片旋转位置夹角

旋转平面

被动(随旋转)

周期载荷、塔影、风剪切

入流角

水平面(竖向)夹角

竖直平面

定值 8°(规范)

整机竖向载荷设计
