Zemax案例 | 基于Zemax相机多自由度主动对准技术研究

5月前浏览508

引言

在消费电子、自动驾驶、工业视觉等领域高速发展的今天,相机模块已成为核心感知部件,其成像质量直接决定终端产品的性能上限。光学系统在制造与装配过程中产生的累积误差,是制约成像品质提升的关键瓶颈。传统被动对准工艺效率低下、精度有限,而现有主动对准技术高度依赖波前传感器等专用设备,难以兼顾精度、速度与工程实用性。浙江大学新发表于Optics Express的研究成果,提出一种基于调制传递函数(MTF)的顺序式多自由度主动对准方法[1],依托Zemax OpticStudio完成全流程仿真验证,实现相机模组高精度、高效率、低成本的工程化对准,为高端光学模组量产提供新的技术路径。

相机模块对准技术现状与行业痛点

光学系统的装配误差主要体现为透镜偏心、倾斜、轴向偏移及传感器位姿偏差,这些误差会引发场曲、像散、彗差等高阶像差,显著降低MTF、分辨率等核心指标。当前行业对准技术主要分为两类,均存在难以突破的瓶颈。

(1)传统被动对准:效率与精度双重受限

被动对准依赖公差分配与机械夹具定位,装配后通过筛选合格品控制良率。该方法流程繁琐、耗时较长,无法实时补偿装配误差,面对高像素、大视场、复杂结构的现代相机模组,误差累积效应被急剧放大,难以满足高端成像需求。

(2)现有主动对准:设备依赖与复杂度居高不下

主动对准(AA)通过实时监测光学特性、动态调整组件位姿实现精度补偿,是行业主流升级方向。现有技术可分为三类:

  • 像差分析法:基于节点像差理论,建立误差与波前像差的解析关系,需高精度波前测量,设备成本高昂[2];

  • 数据驱动法:通过深度学习、灵敏度矩阵建立数值映射[3],依赖大量样本与复杂训练,工程落地门槛高;

  • 搜索优化法:构建评价函数引导优化,无需复杂建模,但遍历搜索耗时极长,多自由度场景下效率暴跌。

行业痛点高度集中:高精度对准与高效率量产难以兼得,专用设备依赖度高,复杂光学系统适配性差。突破这一困境,亟需一套简化装置、高效算法、精准仿真支撑的一体化解决方案。

基于MTF的顺序式多自由度主动对准方法核心原理

本研究创新性提出以MTF为核心评价指标的三段式顺序对准流程,无需波前传感器,仅通过倾斜边缘图像即可完成全流程对准,兼顾精度、速度与工程实用性,整体方案如图1所示。

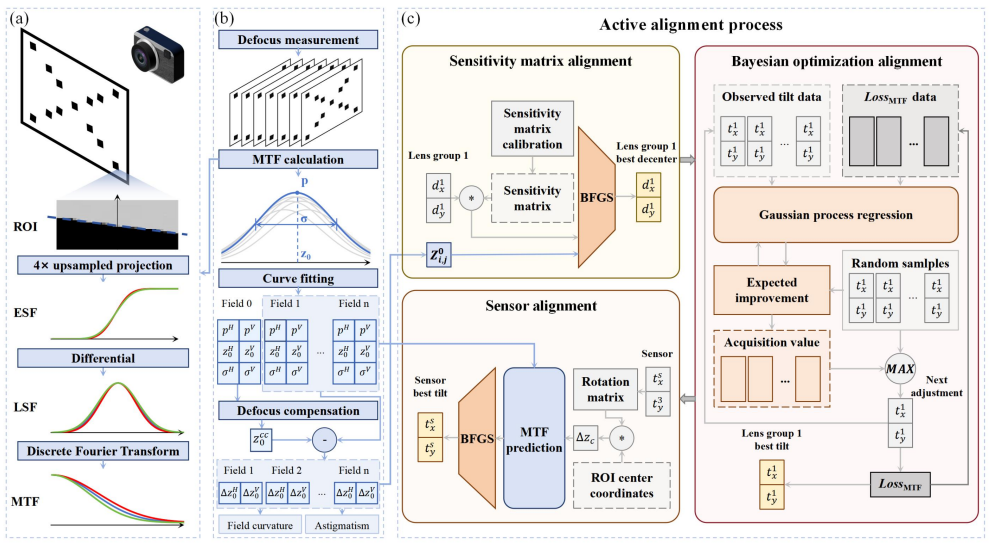

图1 所提主动对准方法总览。

(a)MTF计算流程(b)离焦测量与补偿(c)顺序式主动对准流程

(1)灵敏度矩阵对准:快速校正透镜组偏心

研究突破传统波前像差灵敏度矩阵的局限,基于离焦MTF曲线构建新型灵敏度模型。通过高斯函数拟合离焦MTF曲线,提取峰值位置z₀参数,该参数直接表征场曲与像散大小。

在小误差假设下,建立z₀与透镜组偏心的线性关系,构建灵敏度矩阵:

式中:为各视场z₀与理想焦移的差值,Si,j为一阶灵敏度矩阵,ΔD为系统误差量。基于z₀参数定义损失函数,采用BFGS算法极小化损失,快速校正透镜组偏心,初步消除场曲与像散,全程无需复杂波前测量,数据采集与标定仅需3分钟。

(2)贝叶斯优化对准:精准优化透镜组倾斜

透镜组倾斜灵敏度与内部轴向误差强耦合,线性度差,传统灵敏度方法失效。研究引入贝叶斯优化(BO)处理这一非线性黑箱优化问题:

  • 以高斯过程回归(GPR)为代理模型,建立透镜组倾斜与MTF损失函数的映射关系;

  • 采用期望提升(EI)采集函数平衡探索与开发,高效搜索理想倾斜量;

  • 定义MTF损失函数综合评价成像质量与均匀性,实现全局理想匹配。

该步骤精准补偿倾斜误差,完成透镜组高精度对准,为传感器微调奠定基础。

(3)传感器对准:多视场物理信息驱动的五自由度精调

透镜组固定后,传感器对准本质是寻找多视场成像质量综合理想的位姿平面。研究利用多视场离焦曲线的空间分布信息,建立传感器倾斜与视场专属焦移补偿的等效模型,通过BFGS算法快速求解理想倾斜与偏心量,实现传感器dx、dy、dz、tx、ty五自由度精调,完成全系统对准。

基于Zemax的蒙特卡洛仿真验证与关键流程

为全面验证所提方法的有效性,研究基于Zemax OpticStudio软件,通过ZOS‑API接口实现蒙特卡洛仿真,构建贴近实际生产的误差模型,完成批量样本测试与对比分析。

(1)仿真对象与参数设置

仿真对象为智能手机长焦相机模组,结构包含两组透镜(LG1、LG2)与传感器组,每组含3片15阶非球面塑料透镜,具体参数如图2所示

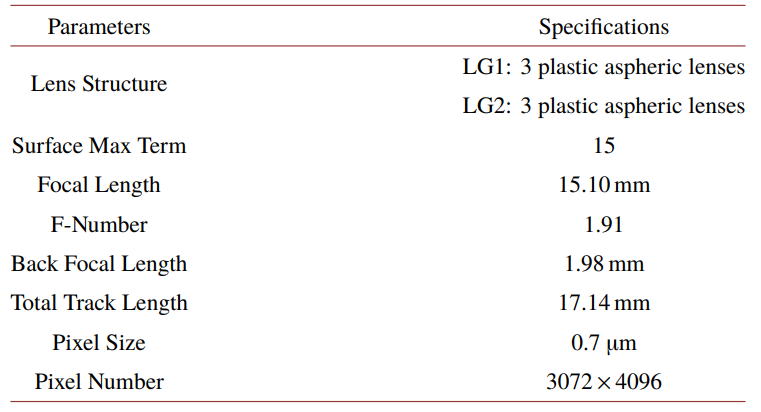

图2 相机模组参数

(2)公差建模与样本生成

贴合实际生产流程,在Zemax中设置两类公差:

  • 制造公差:表面偏心/倾斜、中心厚、面形误差、折射率偏差;

  • 装配公差:元件级/组级偏心/倾斜、空气间隙误差,具体范围如图3

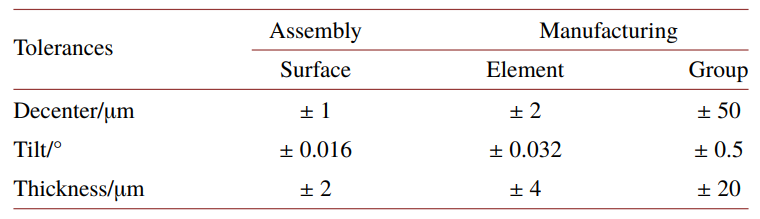

图3 相机模组容差范围

通过Zemax ZOS-API批量生成125组含公差透镜样本,25组用于灵敏度分析,100组用于批量对准测试,确保仿真结果具备统计显著性与工程参考价值。

(3)Zemax仿真核心流程

  1. 系统建模:在Zemax中构建序列模式光学系统,设置470–650nm全可见光波段,配置13个视场覆盖0、0.3、0.5、0.8倍标准视场;

  2. 误差注入:通过坐标断点(Coordinate Break)模拟组件位姿误差,复现实际装配偏差;

  3. 灵敏度分析:sweep扫描透镜组各自由度,提取离焦曲线z₀参数,验证线性度与稳定性,如图6、图7所示(配图来源:原文图6、图7);

  4. 批量对准仿真:集成灵敏度矩阵、贝叶斯优化、传感器对准算法,对比Sensor AA、分治法AA、BO AA等主流方案,统计MTF提升与耗时;

  5. 结果输出:自动提取MTF、损失函数、对准时间等关键指标,生成对比报告。

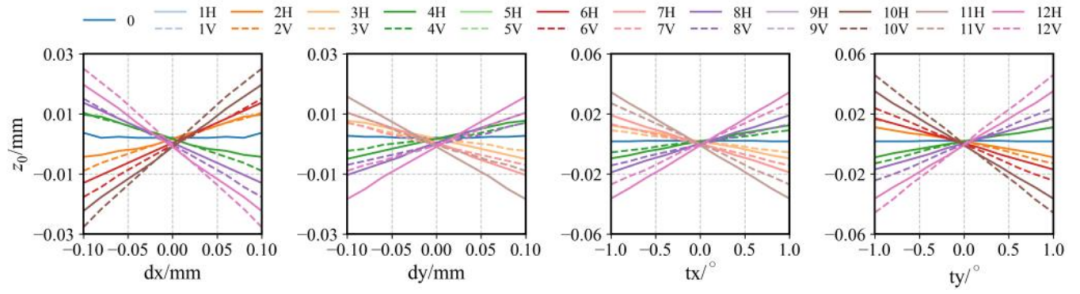

图4理想模块的z₀与每个自由度之间的关系。

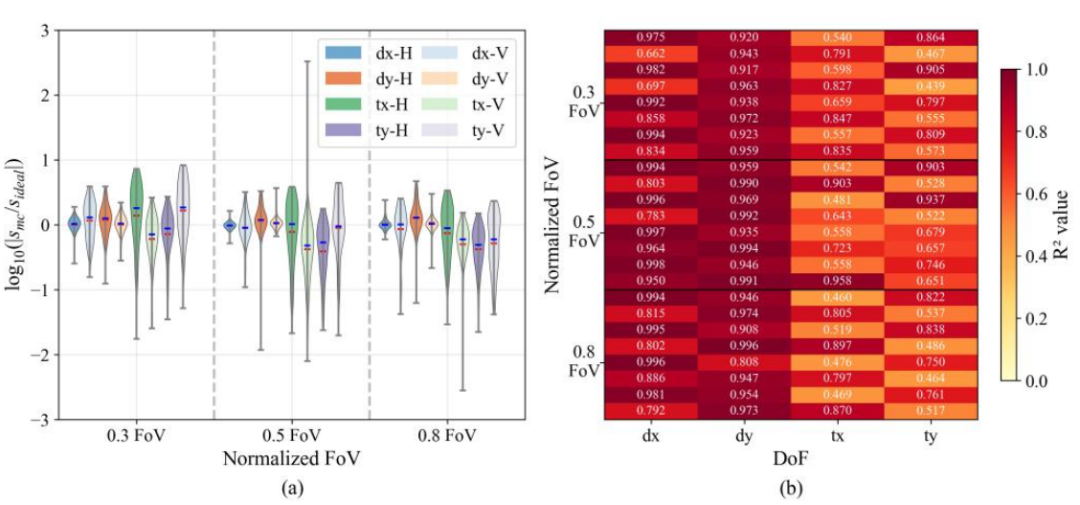

图5 镜头的灵敏度特性及公差

(4)仿真结果

Zemax仿真结果充分验证方法优越性:

  • 偏心灵敏度保持高线性度,x/y方向平均R²达0.906/0.951,倾斜灵敏度线性度显著下降,印证分段对准策略合理性;

  • 所提方法全程对准仅需8.485秒,较传统搜索法提速59%;

  • 90 lp/mm处平均MTF提升幅度更为理想,较Sensor AA高89%,较分治法AA高24%,全视场成像均匀性实现有效优化。

实验验证

依托相机实验平台,研究完成实物测试,进一步验证基于Zemax仿真的对准方法的工程可行性。

(1)实验装置与流程

实验装置如图6所示,包含均匀光源、高分辨率倾斜边缘靶标、中继镜头、六轴运动控制器与待测模组,全程自动化执行对准流程。

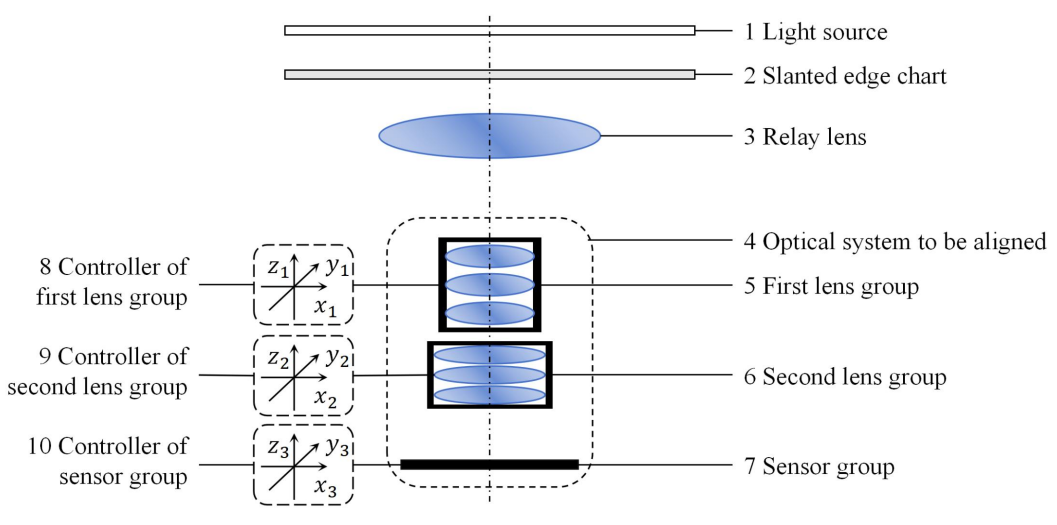

图6 相机模块AA的实际实验装置

(2)关键实验结果

  • 灵敏度标定:3分钟内完成透镜组灵敏度标定,偏心方向线性度R²高可达0.948,与Zemax仿真趋势高度一致;

  • 离线验证:灵敏度矩阵对准偏心平均绝对误差x方向2.5μm、y方向4.5μm,传感器倾斜对准误差<0.025°,精度满足量产要求;

  • 实装测试:5组模组对准后,多视场离焦曲线高度收敛,峰值MTF显著提升,如图7所示,成像质量改善效果直观可见。

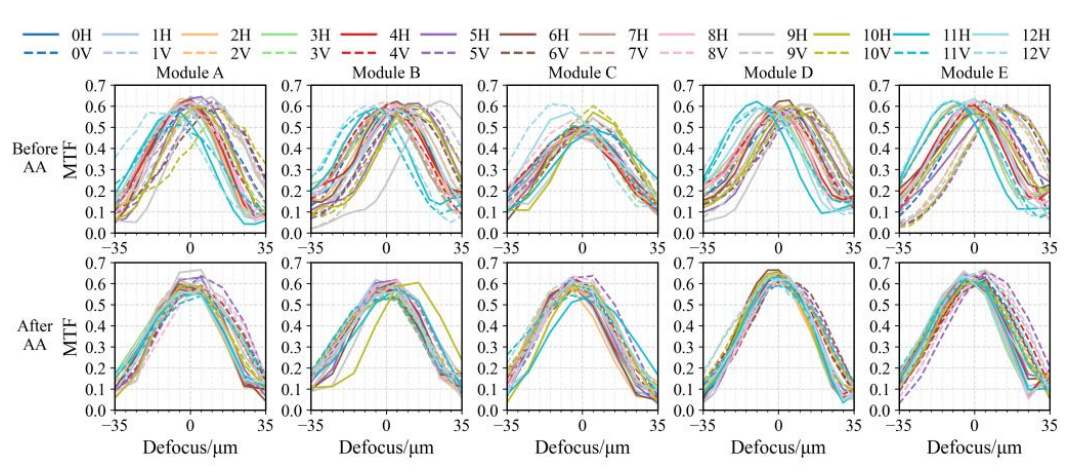

图7 真实环境下模块在抗锯齿处理前后的离焦MTF曲线

Zemax软件在高端光学模组研发与量产中的核心价值

本研究从算法创新到工程落地,全程依托Zemax完成仿真验证、误差分析、算法迭代,充分彰显Zemax在光学制造领域的广泛适用性。

全流程仿真支撑,降低研发试错成本

Zemax OpticStudio提供从系统建模、公差分析、像差评估到算法验证的一体化仿真环境,无需搭建实物平台即可完成数千组样本测试,大幅缩短研发周期,降低硬件投入。

高精度误差建模,复现真实生产工况

通过坐标断点、公差编辑器、ZOS‑API接口,精准复现制造与装配误差,模拟实际生产中的偏心、倾斜、面形误差等关键扰动,确保仿真结果与实物高度匹配。

开放接口赋能算法创新

ZOS‑API支持Python、MATLAB等外部程序调用,可集成贝叶斯优化、深度学习等优秀算法,实现自定义对准流程、自动化批量仿真,助力前沿技术快速落地。

面向量产的工程化适配

仿真结果直接指导工装设计、工艺参数优化、良率提升,所提对准方法装置简化、耗时极短,高度适配高端相机模组大批量、高效率、高精度的量产需求。


参考文献:

[1] Wenjiang Zhu, Chenwei Yang, Jiajian He, Anqin Yao, and Yungui Ma, "Multi-degree-of-freedom active alignment for camera modules via a sequential method and streamlined setup," Opt. Express 34, 14249-14265 (2026)

[2] Y. Mo, H. Tan, H. Ji, et al., “Desensitized design of optical systems by evaluating assembly tolerance sensitivity based on Nodal Aberration Theory,” Opt. Commun. 595, 132369 (2025).

[3] B. Zhu, X. Bai, S. Wang, et al., “Single-ffeld-of-view misalignment solution method based on map sensitivity matrix,” Opt. Express 33(7), 16562–16583 (2025).
