缝焊疲劳分析的“基石”：焊缝应力计算理论全解析

一、第一步：建对坐标系——让应力“对号入座”

焊缝的应力分布与自身几何走向高度绑定，若直接套用全局坐标系，很容易出现应力分量“张冠李戴”的问题。因此，计算的首要前提是建立一套“贴合焊缝”的局部坐标系，让每个应力分量都能准确对应焊缝的实际受力方向。

这套局部坐标系以“应力线性化段”为基准——所谓线性化段，就是我们选取的焊缝关键评估区域（通常覆盖焊趾等易失效部位），由起始端（入口点）和结束端（出口点）界定。坐标系的三个轴（X、Y、Z）定义规则如下：

1. 局部X轴：焊缝的“走向轴”

局部X轴的方向固定且直观：从线性化段的入口点指向出口点，完全贴合焊缝的延伸方向。这一设定能确保后续计算中，“轴向应力”“横向应力”等概念与焊缝实际受力完全匹配，避免方向混淆。

2. 局部Y轴与Z轴：分场景精准定义

Y轴和Z轴的定义需结合局部X轴与全局Y轴（Y）的相对关系，遵循右手定则（四指沿轴1转向轴2，拇指指向即轴3方向）确保一致性，具体分两种场景：

• • 场景1：局部X轴不平行于全局Y轴 先通过向量叉乘确定局部Z轴：Z = X × Y（“×”代表向量叉乘，用于求垂直于两向量的新向量）； 再通过叉乘确定局部Y轴：Y = Z × X。 这种方式能让局部坐标系与全局坐标系保持合理空间关联，确保应力分量的物理意义清晰。
• • 场景2：局部X轴平行于全局Y轴 这是一种特殊情况，若直接叉乘会得到零向量，因此需要单独定义： 若局部X轴沿“正全局Y轴”方向，则局部Y轴 = 负全局X轴； 若局部X轴沿“负全局Y轴”方向，则局部Y轴 = 正全局X轴； 最后通过叉乘补全Z轴：Z = X × Y。

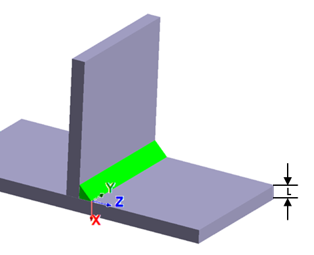

局部坐标系的建立逻辑可通过下图直观理解，能清晰看到线性化段与三个局部轴的空间对应关系：

图1：应力线性化段与局部坐标系定义示意图

二、第二步：应力线性化——用积分拆解“均匀”与“弯曲”应力

建立局部坐标系后，我们会得到沿线性化段厚度方向的应力场（记为σ，i=1,2,3分别对应局部X、Y、Z轴方向）。这些应力看似复杂，实则可拆解为“膜应力”和“弯曲应力”两个核心分量——这一步就需要借助“数值积分”实现应力线性化。

线性化的核心假设是：焊缝厚度方向的应力分布可近似为“均匀分量+线性分量”的叠加——均匀分量就是膜应力，线性分量就是弯曲应力。

1. 膜应力（σ）：厚度方向的“平均受力”

膜应力是沿焊缝厚度方向均匀分布的应力，反映了焊缝整体的拉伸、压缩或剪切承载状态，计算公式为：

σ = (1/T) × ∫（从-T/2到T/2）σ dx

【公式参数解析】

• • σ：第i个方向的膜应力分量（局部坐标系下）；
• • σ：第i个方向的原始应力分布（沿厚度方向变化的函数）；
• • T：焊缝评估区域的厚度（线性化段厚度）；
• • x：厚度方向的位置坐标（以厚度中心为原点，范围从-T/2到T/2）；
• • 积分含义：将厚度方向所有位置的应力“平均化”，得到均匀分布的膜应力。

2. 弯曲应力（σ、σ）：厚度方向的“线性受力”

弯曲应力是沿厚度方向线性分布的应力，由焊缝的弯曲变形引起，在厚度两端（顶面、底面）达到最大值，厚度中心为零。根据线性化段的入口和出口，弯曲应力分为“入口弯曲应力”（σ）和“出口弯曲应力”（σ），计算公式如下：

σ = (-6/T²) × ∫（从-T/2到T/2）σ·x dx

σ = -σ

【公式参数解析】 - σ：第i个方向的入口弯曲应力（线性化段起始端的弯曲应力最大值）； - σ：第i个方向的出口弯曲应力（与入口弯曲应力大小相等、方向相反）； - 积分含义：通过引入x（厚度位置）作为权重，量化应力的线性分布特性——x越大（越靠近顶面/底面），对弯曲应力的贡献越大。

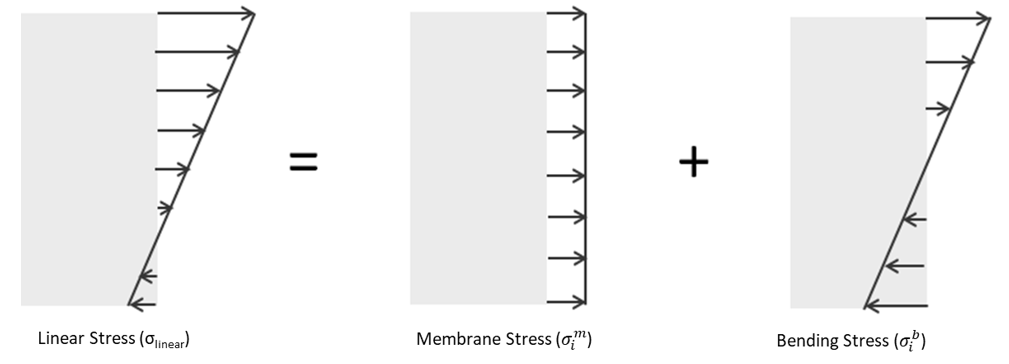

膜应力与弯曲应力的分布规律，能通过下图清晰呈现：厚度中心处只有膜应力，顶面/底面处膜应力与弯曲应力叠加，形成最大应力值。

图2：厚度方向膜应力与弯曲应力分布示意图

三、第三步：顶面/底面应力合成——疲劳评估的“最终输入”

缝焊疲劳失效的核心位置是焊缝的顶面（靠近焊缝表面）和底面（靠近母材），这两个位置的应力是膜应力与弯曲应力的叠加结果，也是后续疲劳损伤计算的直接输入。根据应力分布规律，顶面和底面的应力计算公式可直接推导得出：

σ = σ + σ

σ = σ - σ

【推导逻辑】 - 顶面（x=T/2处）：弯曲应力达到入口最大值σ，与膜应力σ同向叠加，因此总应力为两者之和； - 底面（x=-T/2处）：弯曲应力达到最小值-σ（与入口弯曲应力方向相反），与膜应力σ反向叠加，因此总应力为两者之差； - 由于出口弯曲应力σ = -σ，出口端的顶面/底面应力只需替换弯曲应力符号，计算逻辑完全一致。

值得注意的是，这套合成方法具有极强的通用性——无论是从实体模型还是薄壳体模型得到的原始应力，经过线性化拆解后，都能生成统一形式的顶面/底面应力，确保不同模型的分析结果可直接对比。

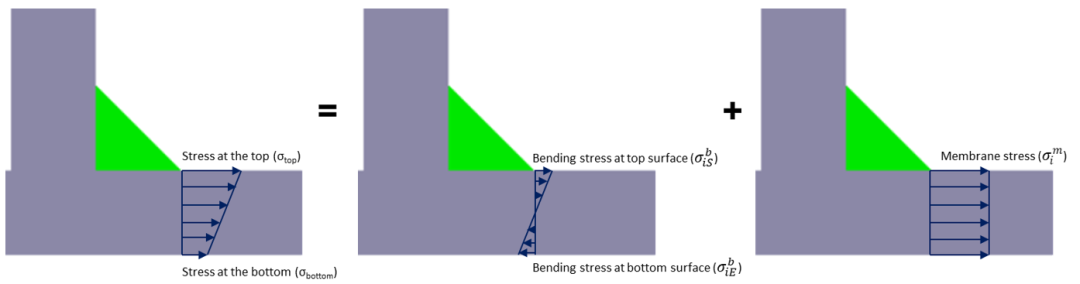

顶面与底面的应力合成效果，可通过下图直观展示：

图3：焊缝顶面与底面应力合成示意图

四、总结：焊缝应力计算的“理论价值”与“工程意义”

焊缝应力计算的本质，是通过“坐标系定位→积分拆解→应力合成”的逻辑链，将复杂的三维应力场转化为“顶面/底面等效应力”这一可直接用于疲劳评估的关键指标。这套理论方法解决了两个核心问题：一是明确了应力分量的物理意义，避免因方向混淆导致的计算误差；二是精准拆分了膜应力与弯曲应力的贡献，为后续选用Volvo方法等疲劳评估体系提供了核心参数。

在工程实践中，这套理论的应用贯穿设计与失效分析全流程：设计时，可通过调整焊缝厚度、优化焊趾过渡形态，降低顶面/底面的应力峰值；失效分析时，可通过反向计算膜应力与弯曲应力的占比，定位失效是由“整体过载”（膜应力主导）还是“局部弯曲”（弯曲应力主导）导致。

掌握焊缝应力计算的理论逻辑，就等于握住了缝焊疲劳分析的“钥匙”。下一期，我们将基于今天的应力计算结果，深入讲解Volvo方法如何通过双SN曲线实现疲劳寿命预测。如果对公式推导或参数选取有疑问，欢迎在评论区留言探讨！
