缝焊的焊缝通常为连续的角焊缝或对接焊缝,受力时焊缝及周围区域会产生贯穿厚度的弹性应力场。直接用这种复杂的应力场进行疲劳评估,不仅计算量大,还难以区分不同应力成分对疲劳的贡献。因此,缝焊疲劳分析的第一步,就是通过“应力线性化”技术,将贯穿厚度的复杂应力场分解为两个关键分量:膜应力和弯曲应力。
这两个应力分量的物理意义截然不同,对疲劳的影响也差异显著:
应力线性化的核心价值,在于精准量化膜应力和弯曲应力的占比——这直接决定了焊缝的“刚性”或“柔性”属性:若弯曲应力占比高,说明焊缝易发生弯曲变形,属于“柔性焊缝”;若膜应力占比高,焊缝变形以整体拉伸为主,属于“刚性焊缝”。而焊缝的刚性/柔性属性,又直接决定了后续疲劳评估的SN曲线选用逻辑。
缝焊疲劳分析的主流方法源于Volvo(沃尔沃)提出的工程评估体系,其核心创新点在于“根据应力成分占比动态选用SN曲线”,而非采用单一曲线评估所有场景。这套方法的核心逻辑可概括为“双曲线打底、内插适配”:
Volvo方法要求配备两条专属SN曲线,分别对应两种极端的应力主导场景:
实际工程中,缝焊的应力状态几乎都是“膜应力+弯曲应力”的混合模式,单纯的弯曲或膜应力主导场景极少。因此,Volvo方法的关键步骤是“根据弯曲程度进行内插”,找到适配当前应力混合比的“等效SN曲线”。
内插的核心依据是“弯曲应力占总应力的比例”(或用“弯曲系数”量化):弯曲占比越高,等效SN曲线越靠近“弯曲SN曲线”;膜应力占比越高,等效SN曲线越靠近“膜SN曲线”。通过这种线性内插方式,可实现对任意混合应力状态的精准适配,解决了单一曲线评估误差大的难题。
与点焊的“薄片+熔核”双部位评估不同,缝焊的疲劳失效位置相对集中,主要聚焦于焊趾处——即焊缝金属与母材金属的过渡区域。这个区域因焊缝外形的突变(通常为圆弧过渡),存在天然的应力集中;同时,焊接过程中可能残留焊渣、咬边等缺陷,进一步加剧了疲劳敏感性,成为裂纹萌生的“重灾区”。
在缝焊疲劳分析中,需先在焊趾处标记“预计失效位置”(可根据焊缝几何形状、受力方向等预判,通常选取应力集中最显著的几个点位),然后针对这些点位逐一进行应力线性化和损伤计算。典型的角焊缝横截面及失效位置示意如下:

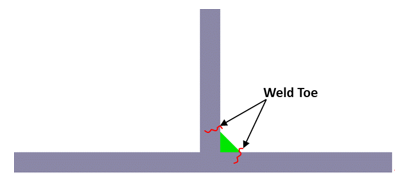

图 1. 角焊缝横截面显示可能的失效位置
结合线性化应力技术和Volvo方法,缝焊疲劳分析的完整流程可分为四步,形成从应力计算到寿命预测的闭环:
缝焊疲劳分析的核心关键在于两点:一是通过应力线性化精准拆分膜应力与弯曲应力,量化不同应力成分的贡献;二是通过Volvo方法的双曲线内插,实现对混合应力场景的精准适配。而焊趾处的集中评估,则抓住了缝焊疲劳失效的核心位置,大幅提升了分析效率与精度。
这套方法在工程中的价值极为突出:对压力容器、汽车燃油箱等关键缝焊结构,可通过分析优化焊缝尺寸(如增大焊趾过渡半径)、调整焊接工艺(降低缺陷率),显著提升疲劳寿命;对已发生失效的缝焊结构,可通过反向计算应力成分占比,定位失效原因(如是否因弯曲应力过大导致过早失效)。
至此,我们已覆盖了疲劳评估的核心方法(SN、EN)及典型焊接结构(点焊、缝焊)的分析逻辑。如果你需要针对某类具体产品(如汽车车身缝焊、压力容器环缝)的案例解析,或对方法中的参数选取有疑问,欢迎在评论区交流!
