SolidWorks钣金设计|圆角方管展开

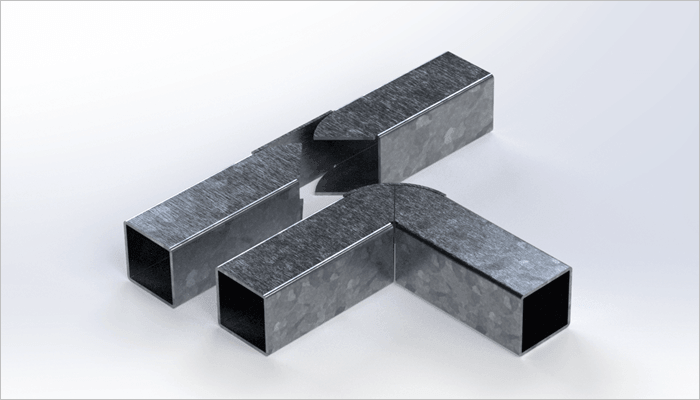

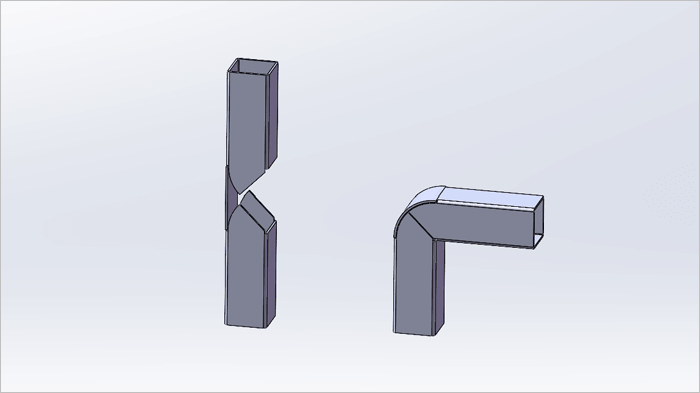

最终结果如下图所示。

方法：

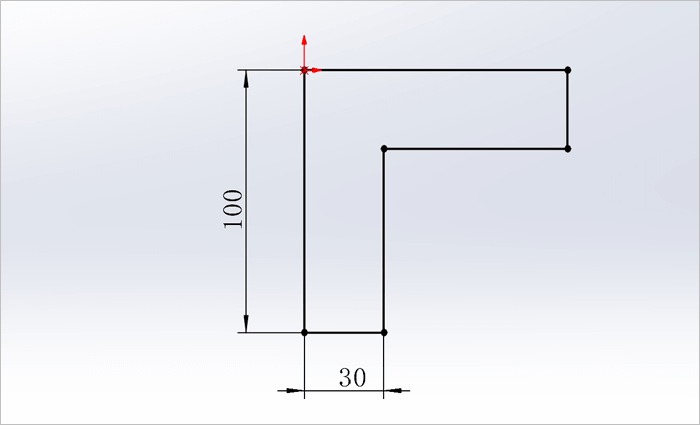

1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

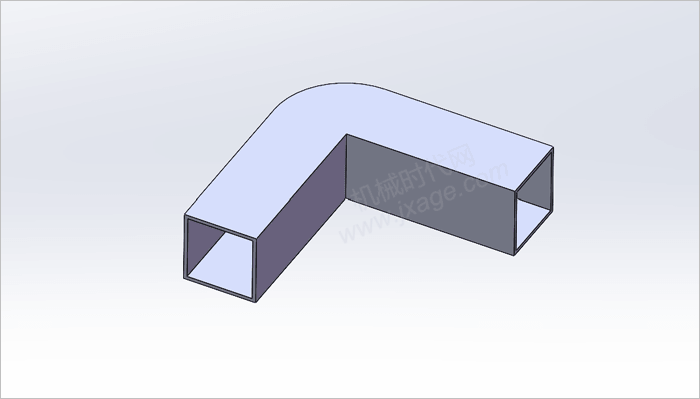

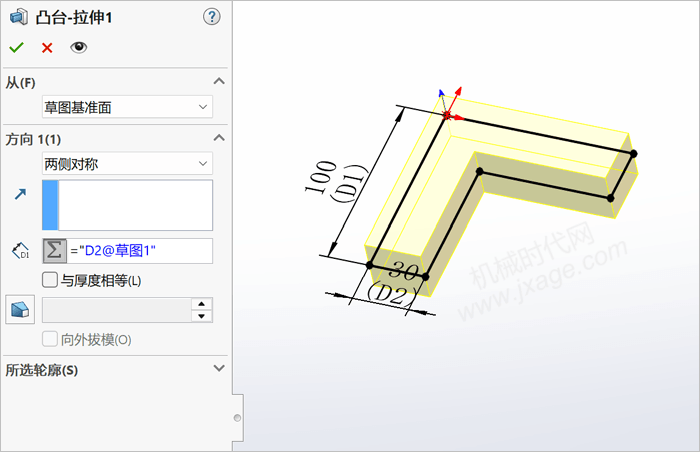

2.点击拉伸凸台/基体，选择上一步创建的草图作为拉伸截面，两侧对称拉伸，拉伸深度输入：="D2@草图1"，设置如下图所示，点击勾号完成。

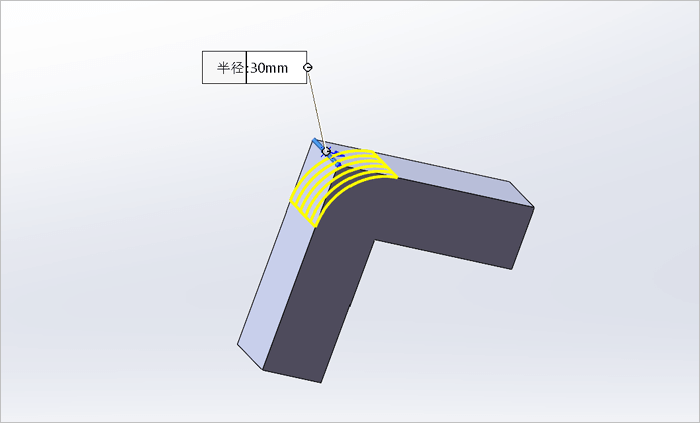

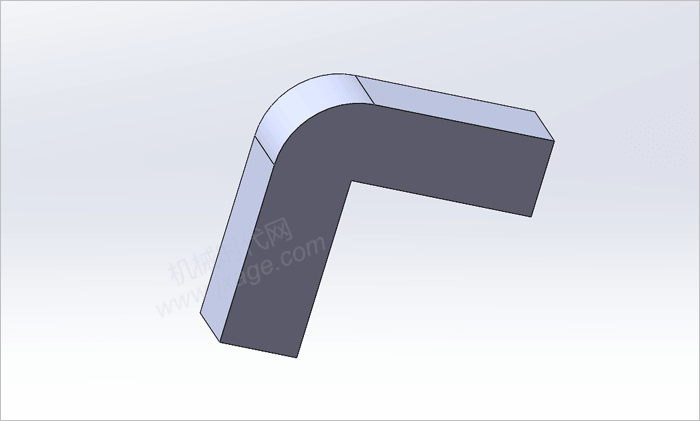

3.倒圆角。

点击勾号完成。

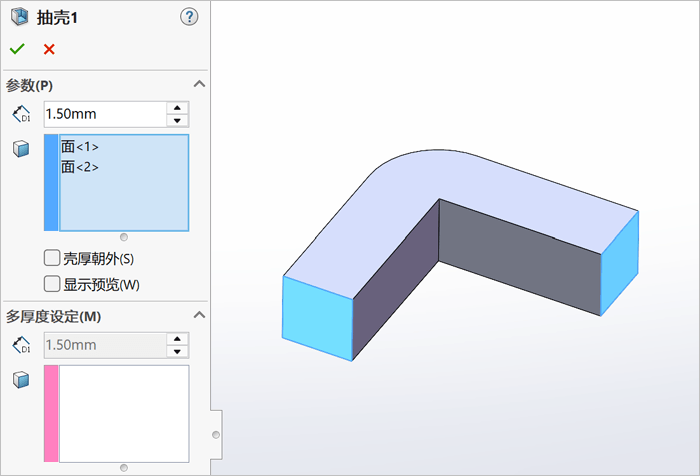

4.点击抽壳，厚度为1.5mm，要移除的面选择下图所示的两个蓝色面。

点击勾号完成。

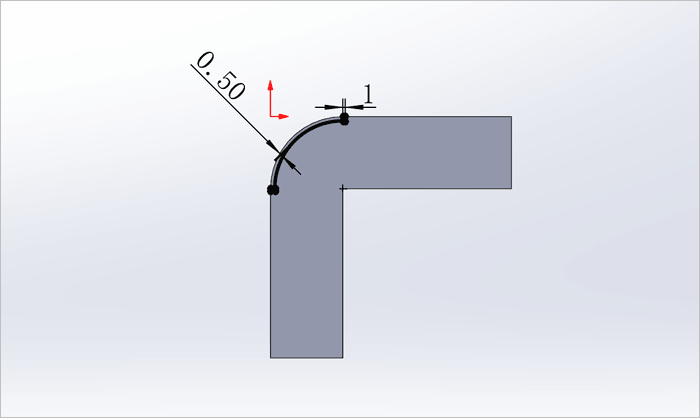

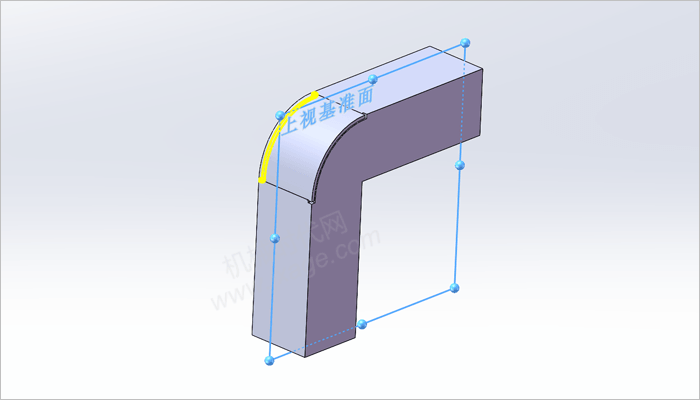

5.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

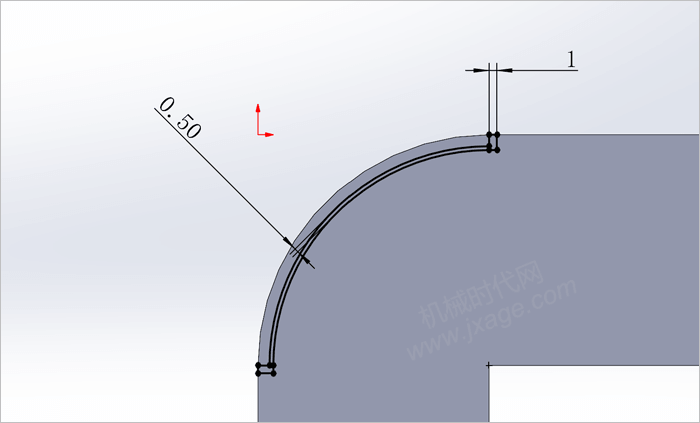

草图详细尺寸如下图所示。

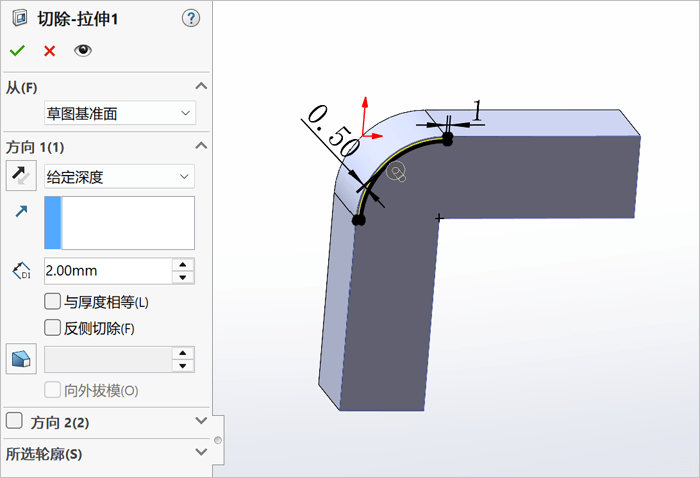

6.点击拉伸切除，选择上一步创建的草图作为拉伸截面，设置拉伸深度为2mm，如下图所示，点击勾号完成。

7.镜向上一步创建的拉伸切除特征。

8.点击草图绘制，选择下图所示的面作为草图平面，绘制如下图所示的草图。

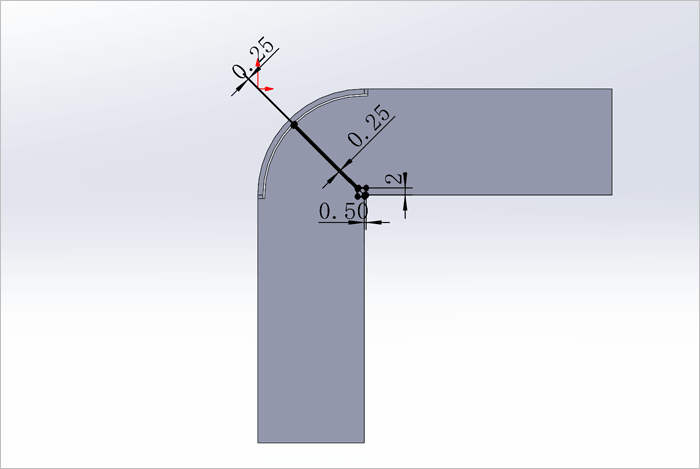

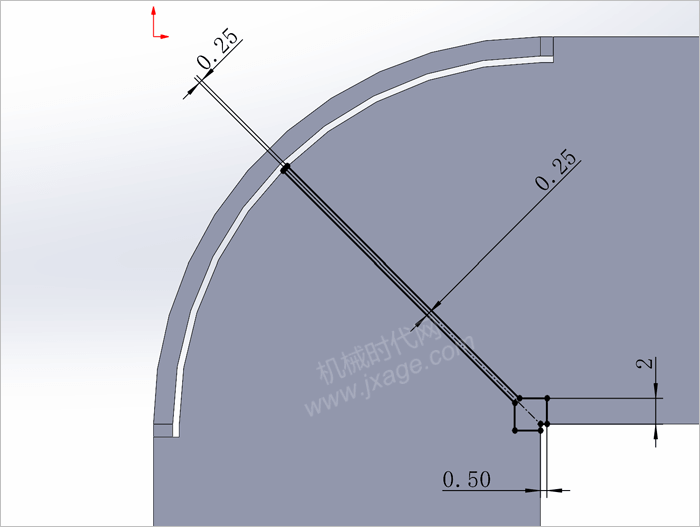

详细尺寸如下图所示。

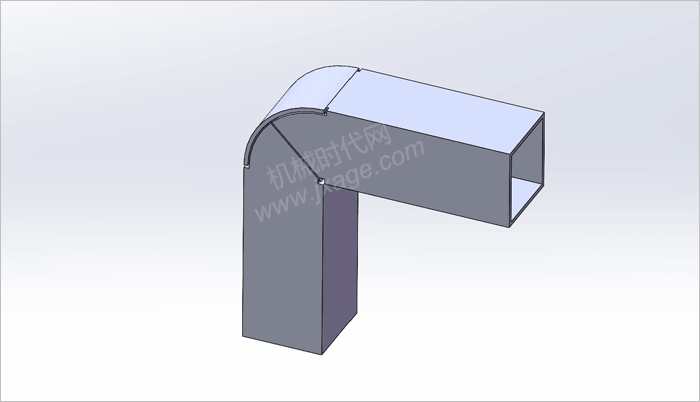

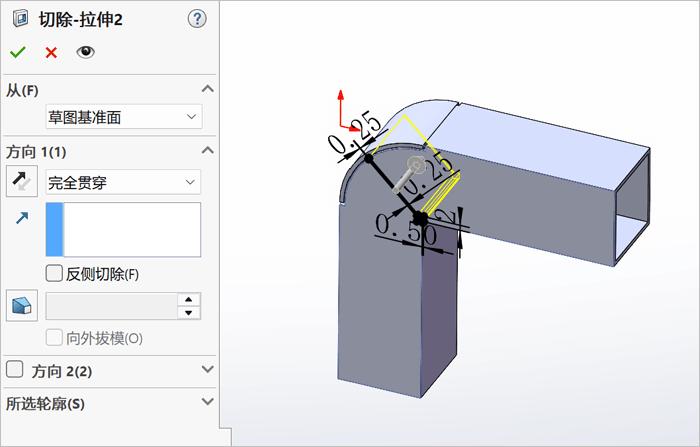

9.点击拉伸切除，选择上一步创建的草图作为拉伸截面，拉伸方式选择“完全贯穿 ”，如下图所示。

点击勾号完成。

10.倒圆角。

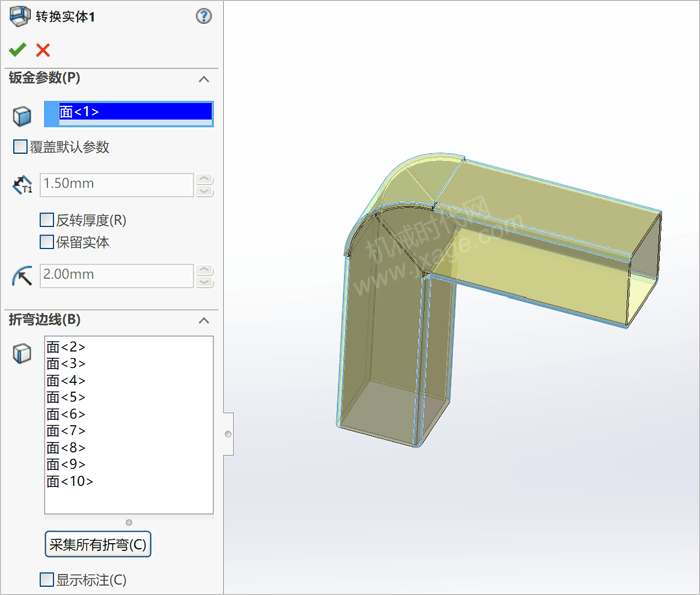

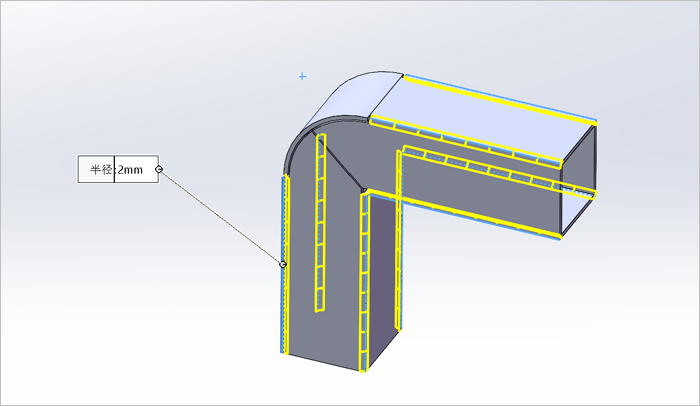

11.点击“转换到钣金”按钮，任意选择一个平面，然后点击“采集所有折弯”按钮，此时系统会自动选择所有圆角所在的曲面，如下图所示，点击勾号完成。

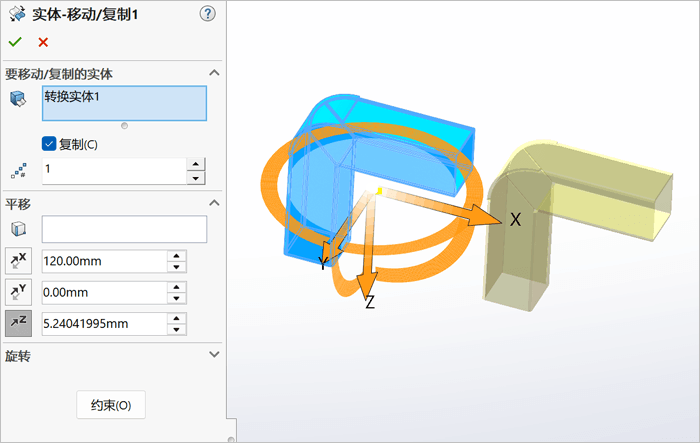

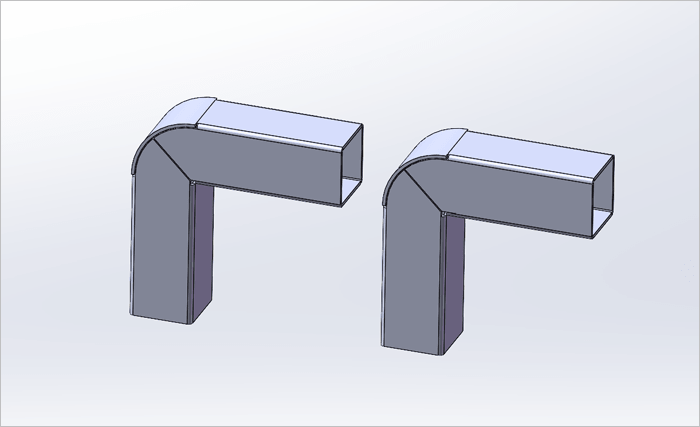

12.点击“插入”-特征”-“移动/复 制”，要移动/复 制的实体选择上一步创建的转换实体，勾选“复 制”选项，数量为1，按照下图设置进行平移，沿X轴平移120mm，如下图所示。

点击勾号完成。

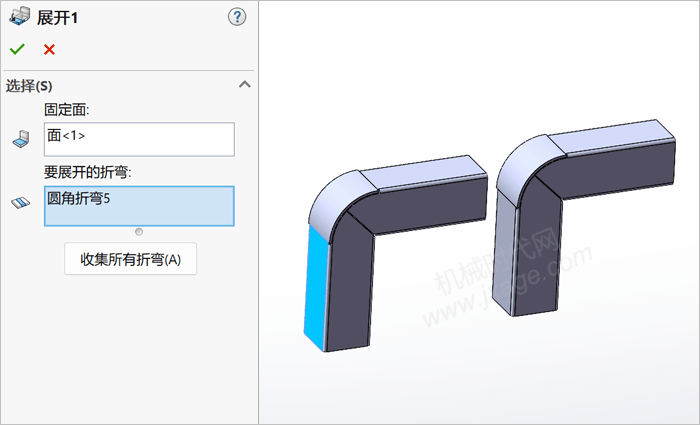

13.点击展开按钮，固定面选择下图蓝色的面，要展开的折弯选择下图的圆角折弯。

点击勾号完成。

14.完成。
