Simulation 有限元分析实战（3）：带缺口杆件应力集中分析

CAD-SW技巧

4月前浏览496

一、问题描述：

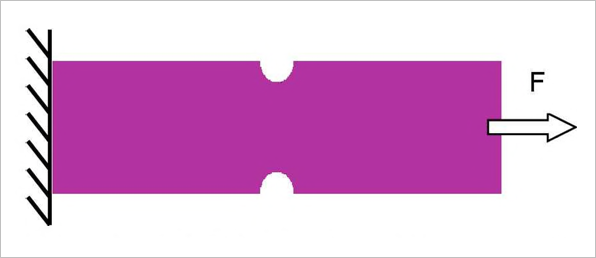

下图所示的矩形杆件左端固定，在其另一端承受轴向拉伸载荷F = 26689.32969N。杆件中部设有一处圆角切口，该切口会引发应力集中现象。

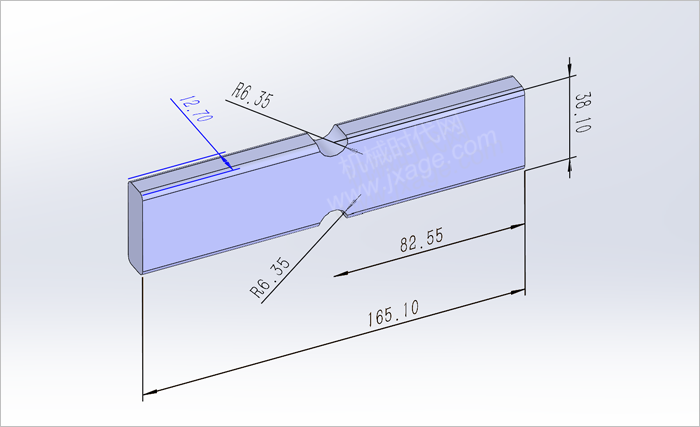

下图所示带缺口杆件的尺寸，该构件长度充足，因此边界条件（即夹具与外载荷）不会对缺口附近的应力产生显著影响。该杆件的材料为AISI 1020。

二、分析步骤：

1.下载配套模型并打开。

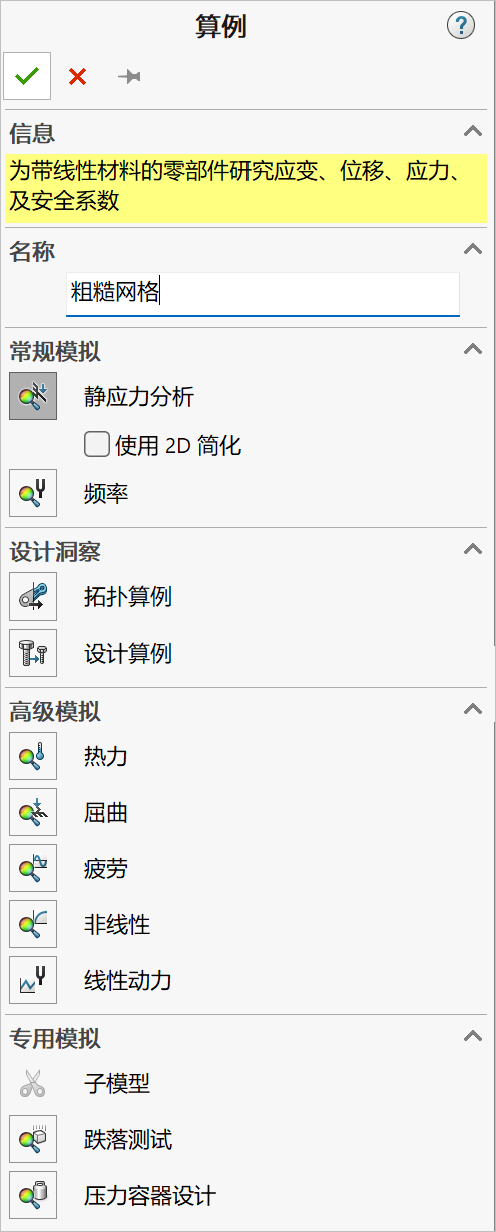

2.在仿真选项卡中，点击算例图标旁的下拉箭头，在下拉菜单中选择【新算例】。在名称对话框中输入“粗糙网格”，然后点击勾号。

3.模型简化。

在开始分析之前，先检查模型并判断其几何结构能否在不显著影响分析结果的前提下进行简化，这是十分明智的做法。之所以要进行此项检查，是因为简化后的模型能让分析过程具备更高的计算效率。

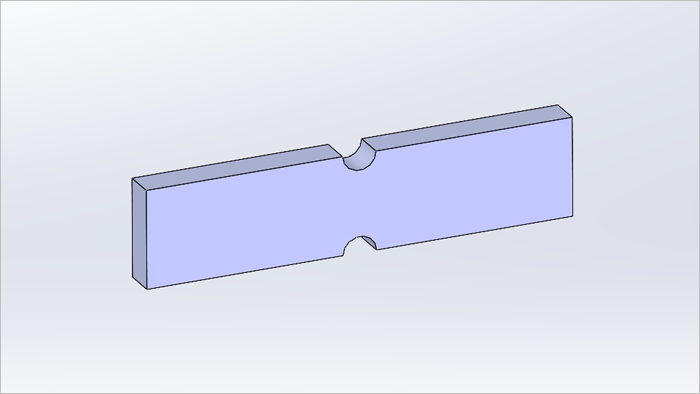

在SOLIDWORKS特征管理器设计树中找到“圆角1”，点击鼠标右键，在弹出菜单上方的选项框中，选择“压缩”图标，圆角压缩后如下图所示。

4.为模型指定材料属性。

1）在Simulation管理器中，右键单击模型名称，选择“应用/编辑材料”。

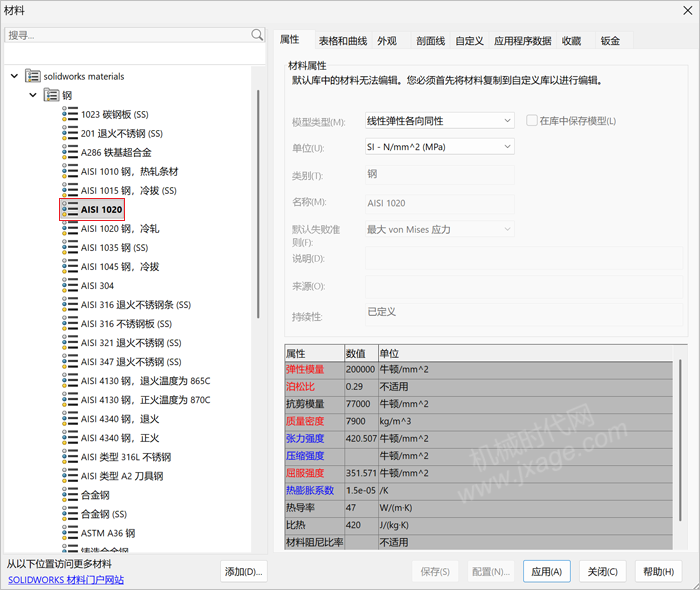

2）在材料窗口中，从可用钢材列表里选择AISI 1020。

3）依次点击【应用】和【关闭】，关闭材料窗口。

5.施加约束。
