悬置动刚度仿真分析要求解析：从定频到扫频，再到电动车高频动刚度新标准

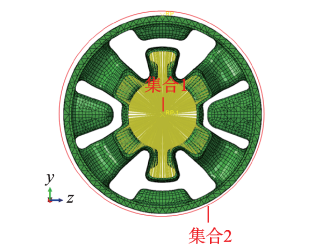

图1 某款橡胶悬置动刚度分析有限元模型
一、 定频动刚度分析：基础性能的精准把控
定频动刚度分析主要用于评估悬置在特定频率下的刚度特性，这是悬置设计的基础指标。
分析目的：确定悬置在特定频率（如300Hz或28Hz）下的动态刚度值，确保其满足整车NVH性能目标。

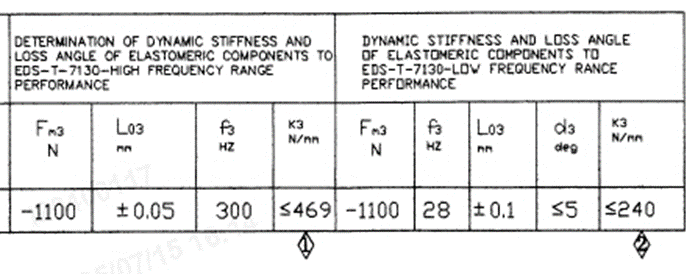

图2 悬置定频动刚度技术要求
关键参数：
载荷（Fm3）：通常设定为-1100N，模拟悬置在特定工况下的受力状态。
频率（f3）：根据不同的性能要求，频率设定有所不同。例如，在高频范围（High Frequency Range）下，频率可能设定为300Hz；而在低频范围（Low Frequency Range）下，频率可能设定为28Hz。
刚度限值（K3）：这是核心考核指标。例如，在高频范围内，刚度要求通常不超过469 N/mm；在低频范围内，刚度要求通常不超过240 N/mm。
损耗角（Loss Angle）：损耗角反映了悬置的阻尼特性，通常要求不超过5度，以保证良好的能量耗散能力。
工程意义：通过定频分析，可以确保悬置在关键频率点的刚度处于合理范围内，避免因刚度过大或过小导致的共振或隔振失效。

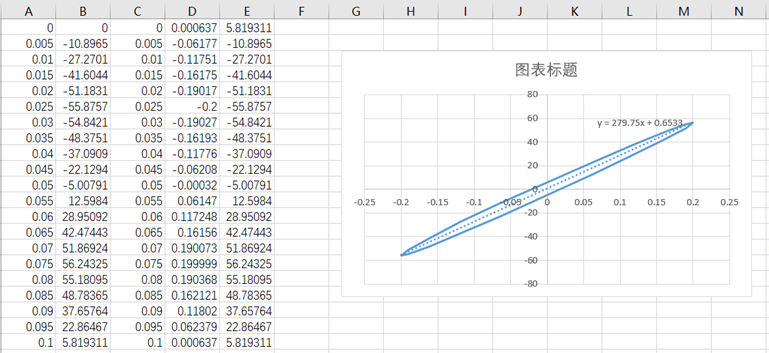

图3 定频动刚度仿真结果
二、 扫频动刚度分析：全频域性能的全面评估
相比于定频分析，扫频动刚度分析能够更全面地反映悬置在不同频率下的动态特性，特别是在全油门工况下的表现。

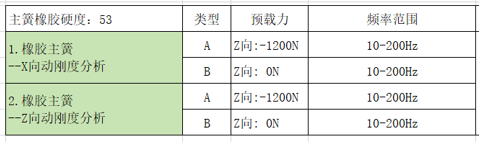

图4 扫频动刚度技术要求
分析目的：模拟悬置在不同频率范围内的动态响应，评估其在全频域内的刚度变化趋势。
分析工况：
类型A（预载力）：Z向预载力为-1200N，模拟悬置在受力状态下的动态特性。
类型B（无预载力）：Z向预载力为0N，模拟悬置在无受力状态下的动态特性。
频率范围：通常设定为10~200Hz，覆盖了发动机怠速、加速等主要工况的激励频率范围。
分析件数据：使用特定的分析件数据（如1001800U24.stp），确保仿真模型的准确性。
工程意义：扫频分析能够帮助工程师发现悬置在特定频率段的刚度突变或异常，从而优化悬置设计，提升整车的NVH性能。

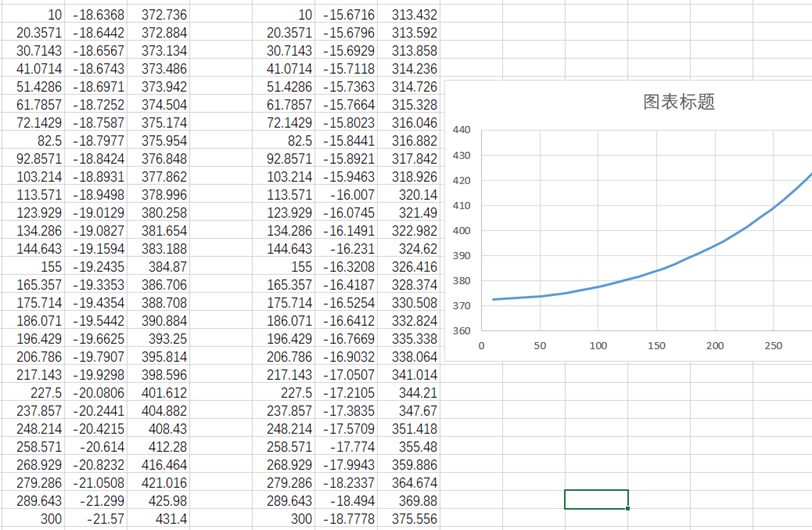

图5 扫频动刚度仿真结果读取
三、 电动车悬置衬套动刚度仿真新要求：高频与大扭矩的挑战
随着新能源汽车的快速发展，电动车悬置衬套面临着与传统燃油车不同的挑战。电动车电机的高频啸叫和大扭矩输出，对悬置衬套的动刚度提出了更高的要求。
图6 电动车悬置衬套动刚度技术要求
分析目的：评估悬置衬套在高频激励和大扭矩工况下的动态特性，确保其能够有效隔离电机高频振动。
测试工况：
载荷状态：包括静载、20%扭矩、62.5%扭矩以及100%扭矩。这模拟了电动车在不同加速阶段的受力情况。
频率范围：高频频率范围设定为0~2500Hz，远高于传统燃油车的分析范围，以覆盖电机高频啸叫的频率范围。
振幅：设定为±3g，模拟电机在高频激励下的振动幅度。
关键指标：
动静比：要求动静比小于3.0。动静比是动刚度与静刚度的比值，反映了悬置在动态载荷下的刚度变化程度。较低的动静比意味着悬置在动态载荷下刚度变化较小，隔振性能更稳定。
工程意义：针对电动车的特殊工况，新的仿真要求能够更准确地评估悬置衬套的高频隔振性能，有效抑制电机高频啸叫，提升电动车的驾乘舒适性。

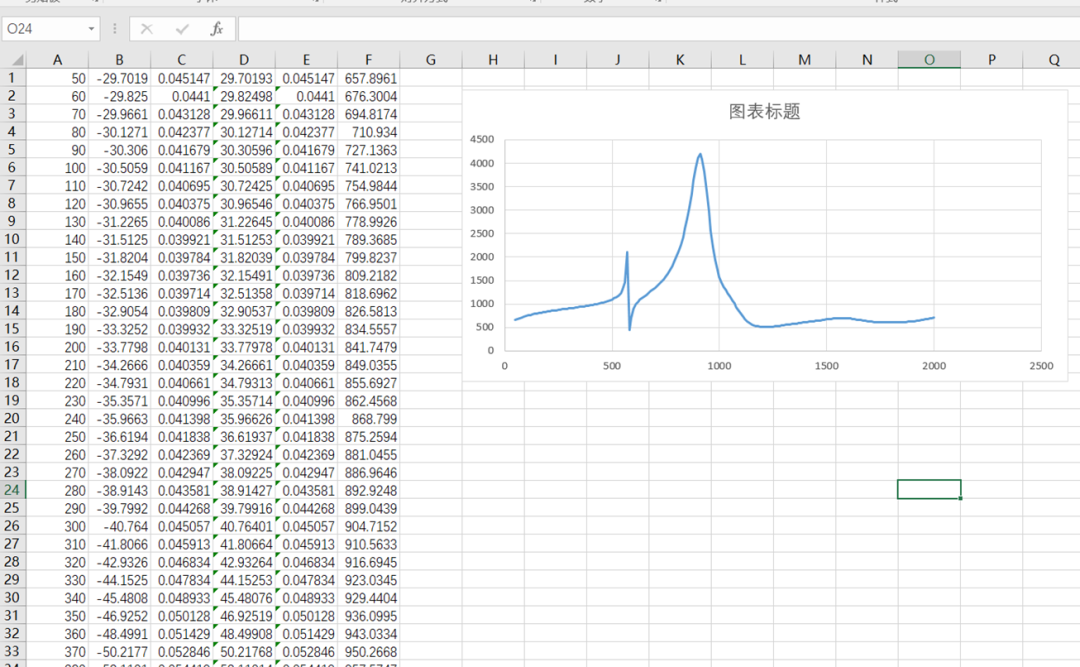

图7 某车型橡胶隔振器动刚度计算值于试验值对比
结语
