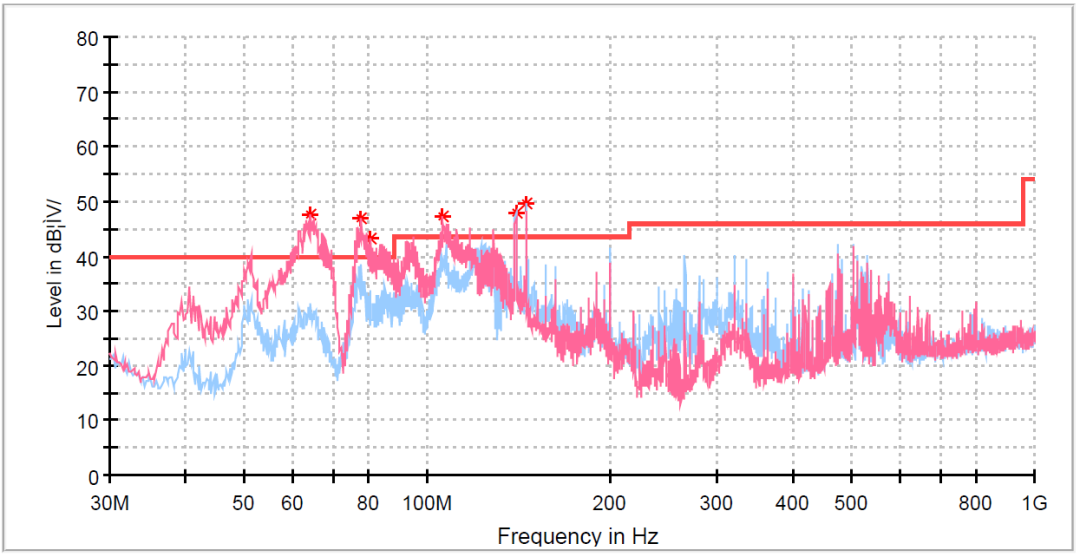

大家请看这张图片。这是我们一款产品之前做FCC认证辐射RE摸底时的结果。满屏幕的尖峰，当时看得我头都大，低频50-150M以内最高超了差不多8dB左右。

所以咱们硬件工程师对FCC认证这块，相对来说是比较熟悉的。其实就是咱们的产品测辐射、测传导，最后拿个证，才能卖到美国去。但最近，美国那边搞了个大动作，跟我们每个做出口产品的公司都息息相关。今天咱们就跟大家聊聊这事。

先看新闻

2026年4月30号，美国FCC（联邦通信委员会）全票通过了一个提案。核心内容听着很简单：拟全面禁止中国境内所有实验室为销往美国的电子设备提供测试认证。他们给了两年过渡期。

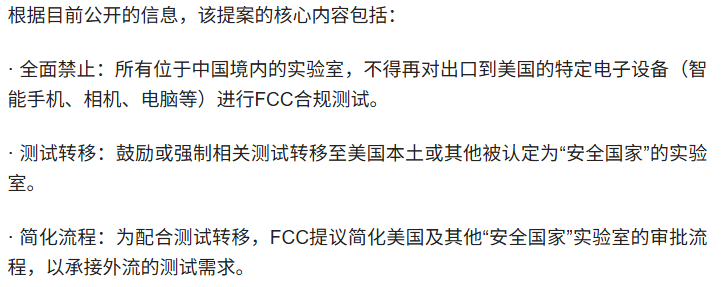

以下是题案内容：

这消息不是突然来的。之前就有苗头：2025年5月，他们搞了个不良实验室规则；9月，第一批7家中国实验室被撤销资格。到2026年4月，前前后后已经搞掉了咱们10多家。这次是直接来个一锅端。

他们给的理由还是那个老掉牙的国家安全。说怕有不合规的设备混进美国。但咱们干这行的都知道，实验室测的是啥？就是测你这设备的电磁干扰跟射频性能，看你工作的时候会不会干扰到别的设备或者通信，这是纯技术活儿，你把检测报告和国家安全划等号，这有半毛钱的关系吗？

具体来看FCC是啥？

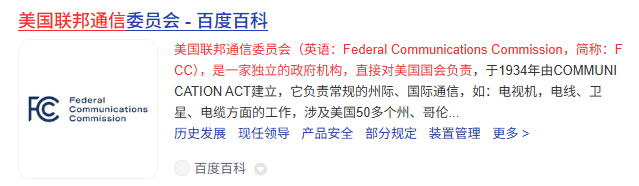

FCC是啥，咱们来百度一下：

FCC是美国负责监管所有州际和国际通信的独立联邦机构，你可以理解为FCC就是美国管无线电的衙门。任何带电子电路的产品，只要你想卖到美国市场去，基本都得过它这关。

它的核心就两点：

A、确保你的产品工作时，不会干扰其它设备。

B、提升市场竞争力，通过FCC认证的产品可贴上认证标志，增强消费者信任。

具体测什么？

咱们工程师最熟了，比如FCC Part 15B，主要针对无意辐射的设备：

A、辐射发射：测你的设备向外部空间辐射的电磁场强度，频率范围在150 kHz ~ 30 MHz之间；

B、传导发射：测你的设备通过电源线、信号线等导体向外传导的电磁干扰强度。频率范围在30MHz-1GHz之间。

你过不了这些测试，人家就不让你的产品在他们国家进行售卖。以前咱们流程很顺：找国内一家有资质的FCC认可实验室，做个预测试，有问题自己先改改；再做正式测试；最后申请个FCC ID，齐活，成本低、速度快。

这条禁令，伤的到底是谁？

这次提案一旦落地，对我们的影响非常直接：

1、成本飙升，周期变长

如果你要把产品卖到美国，以后不能在国内测了，只能去美国本土，或者跟美国签过互认协议的国家（比如日本、韩国、欧盟等）的实验室测。你得把样机寄过去，甚至咱们工程师得飞过去配合调试。一来一回，测试费、差旅费、时间成本，翻几倍都不止。原来两周能搞定的事，现在可能拖两个月。

2、开发节奏被打乱

以前摸底测试，发现辐射超标，扭头回实验室改个电容、改个参数，隔天就能再测。以后在国外测，发现问题了，你改板子？快递来回半个月。你只能靠仿真和经验赌，赌对了还好，赌错了，耽误的是整个产品上市时间。

3、小公司可能被直接劝退

大厂还能硬扛，很多利润薄的小硬件公司，根本扛不住这个成本增加。要么放弃美国市场，要么把产品价格涨得没竞争力。

它想卡我们脖子，结果先把自己给勒得够呛。别看美国下手挺狠，它自己也得跟着流血。看完下面，就能品出点味道了。

1、它自己离不开我们的检测能力

目前美国市场上超过75%的电子产品，认证测试都是在咱们中国实验室完成的。为什么？不是咱们便宜那么简单，咱们实验室测试周期短一半，成本低三成以上，而且能承接巨大的工作量。美国本土的实验室本来就不多，你让它突然接手全球四分之三的检测量，它根本接不住。

2、它自己家的企业先遭殃

禁令一落地，苹果、高通、戴尔这些美国大厂，一样要面对测试成本涨3到5倍、认证周期从几周拖到2-3个月的困境。对手机、智能家居这类快迭代行业来说，晚上市两个月，基本等于错过一整个销售周期。有咨询公司已经警告，美国市场电子产品的零售价可能因此上涨5%到10%，小众设备甚至可能断供。这哪是打压中国？这是给自己企业下绊子。

3、反而可能逼我们自己崛起

美国这次想抢的是检测认证这个技术门槛的控制权。但它忽略了一个事实：中国自己就是全球最大的制造业基地。欧盟、东南亚、中东、非洲的产品要进中国，也可以走我们的CCC认证。它这么一搞，反而可能倒逼我们加速建立一套不依附美国的独立认证体系。以后全球其他国家可能更愿意采纳中国标准，因为我们有完整的产业链、有成熟的实验室体系、有巨大的市场。美国这么单边搞孤立，最后被架空的可能是它自己。

提案还有两年过渡期，不是明天就执行。手里有正在开发、要卖美国的产品，赶紧加快进度，趁国内实验室还能出报告，先把FCC证书拿到手。拿到手的证，大概率不会被追溯推翻。

长期来看，我们被打压一次，都会以另一种方式崛起。检测认证也一样，你掀桌子，我们正好自己支一张新桌子。

参考内容：

多米检测：关于FCC拟禁止中国实验室对美出口电子产品进行合规测试

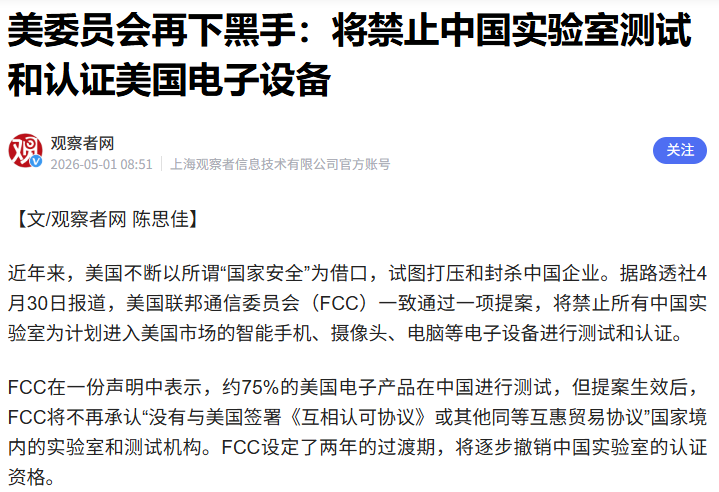

观察者网：美委员会再下黑手：将禁止中国实验室测试和认证美国电子设备
