群聊技术趴 | 盐雾腐蚀720h=现实几年？储能系统金属母排25年服役寿命究竟该如何评估？

栏目导语： 在我们的「高分子与新材料技术交流群」中，每天都有大量来自研发、工艺、测试一线的工程师进行技术碰撞。为了沉淀这些高价值的行业探讨，我们特别开设了【群聊技术趴】专栏，用专业视角解答产业技术痛点。本期，我们将目光聚焦于“金属材料的加速腐蚀测试与真实服役年限的等效性迷思”，并以新能源储能系统中的核心部件——金属导电排与钢制紧固件为例，深度探讨如何科学评估材料的耐腐蚀性能，以及面对严苛的户外长效服役要求，应该选择何种防腐工艺。

在最近的交流群中，一位来自知名头部新能源储能企业的工程师抛出了一个极具代表性、也是无数硬件结构工程师和材料工程师在做产品可靠性设计时经常纠结的问题：

“我想知道金属在一般真实环境下的耐久性。比如做了多少个小时的中性盐雾或者交变盐雾试验、气体腐蚀试验等，相当于一个加速腐蚀过程嘛。那么做完试验后的金属导电排，应该做哪些检测项和判定指标，来盘点能不能符合我的设计服役年限（比如储能行业要求的25年以上）？如果达不到，有哪些工艺或耐腐蚀材料推荐？”

针对这个问题，国高材技术专家给出了一针见血的回答：“做不了服役年限的加速腐蚀验证。我们给不出能否达到多少年服役年限的判定。”

这个回答可能打破了许多工程师的美好幻想。长期以来，行业内流传着诸如“中性盐雾测试24小时相当于自然环境1年”的粗略说法。然而，在严谨的工业设计与材料科学领域，这种简单粗暴的换算不仅是不科学的，甚至可能是危险的，尤其是在涉及储能电站这种动辄要求25年生命周期、且一旦失效可能引发严重安全事故的极端应用场景中。



加速老化的核心逻辑是提高环境应力（如温度、湿度、腐蚀介质浓度等），从而在较短的时间内激发材料发生与实际服役环境中相同的失效。这里的关键点有两个：加速因子和失效机理的一致性。

2. 缺失精准的“加速因子”。要将加速时间换算为真实时间，需要庞大的基础数据库支撑。你必须在特定的地理位置（比如海南文昌的典型海洋大气、或者青海格尔木的典型高原干冷大气）进行长达数年甚至十年的自然暴露试验，然后再将同一批材料放进实验室做加速试验，通过极其复杂的数学建模（如阿伦尼乌斯模型、Peck模型等的修正版），才能针对这一种特定材料、在这一种特定工艺下、服役于这一种特定地区，得出极其粗略的加速因子。 一旦材料牌号改变、表面涂层工艺微调，或者储能电站从沿海搬到了内陆工业区，这个加速因子就彻底失效了。

因此，行业常说的“给不出多少年的判定”，是对科学负责，也是对工程安全负责的严谨态度。



图2 国高材分析测试中心

复合交变盐雾试验箱

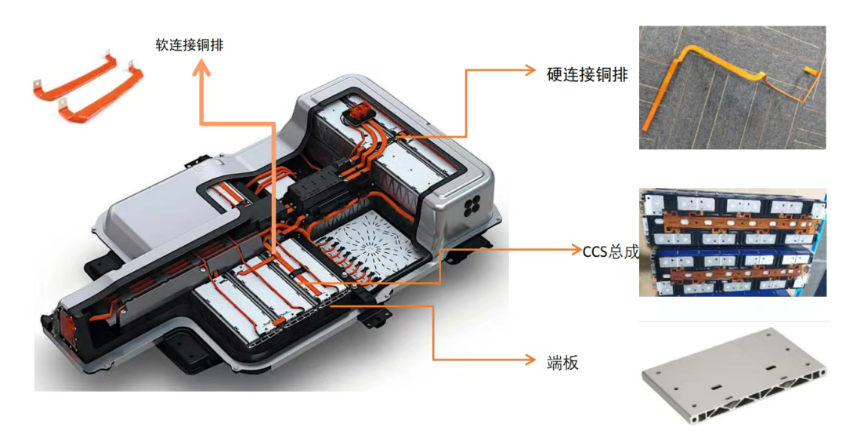

对于群友提到的金属导电母排（铜排/铝排），在完成盐雾或交变腐蚀试验后，常规的“看一眼有没有生锈”是远远不够的。为了验证其在长期服役中的可靠性，应重点关注以下判定指标：

• 评级法： 按照GB/T 6461等标准，根据保护缺陷面积（如起泡、剥落、生锈）在总面积中所占的比例进行评级。对于储能核心导电排，通常要求在规定时间（如中性盐雾720h或更严苛的交变盐雾）后，外观评级达到较高标准，表面涂镀层无贯穿性腐蚀斑点，无大面积变色。

• 微观形貌： 结合SEM（扫描电子显微镜）观察腐蚀坑的深度和扩展趋势，判断腐蚀是否已经伤及导电基体。



• 接触电阻/回路电阻变化： 导电排的核心功能是载流。腐蚀产物（如铜绿、氧化铝或铁锈）大多是绝缘体或半导体。测试前后的接触电阻变化率是致命指标。如果盐雾后接触电阻激增，在储能系统的大电流充放电工况下，就会导致局部异常温升，最终引发热失控甚至火灾。
• 导电率测试： 测量母排整体的温升和导电率衰减情况。

3. 物理机械性能检测

• 对于带有绝缘涂覆层（如浸塑环氧、热缩套管）的母排，腐蚀后需测试其绝缘耐压是否下降。
• 对于钢制紧固件，除了看是否产生红锈外，还需要关注氢脆风险和腐蚀后的机械强度（如拉伸强度、扭矩系数）是否发生衰减。螺栓生锈导致的滑丝或扭力失效，往往是整个结构失效的导火索。

在实际开展上述工艺的验证时，很多工程师会发现：明明同一批产品，在不同实验室做出来的结果大相径庭。这是因为盐雾测试的实操细节极大影响了结果的准确性。在送检或自检时，请务必关注以下关键点：

1. 样品的放置角度极其致命：标准（如GB/T 2423.17）通常要求样品在盐雾箱内与垂直方向成20±5角放置。为什么？因为这个角度能让盐水滴均匀沉降并自由滑落，避免盐水在某个凹槽或平面上过度积聚，导致局部腐蚀被人为放大。如果你把母排平放，结果一定惨不忍睹。

2. 切割边缘与裸 露部位的封边处理：如果是从大块板材上切割下来的样品，切口处往往是基材裸 露的。如果不做封蜡或绝缘胶带包覆处理，腐蚀会从切口边缘发生严重的“晶间腐蚀”或“涂层下沿界面蔓延”，导致整个面漆的剥落。这并不能真实反映母排表面的耐腐蚀能力。

3. 测试后的“温柔”清洗：测试结束后，切忌用硬毛刷或强力水柱猛冲样品。应该用流动冷水或温水（不超过38℃）轻轻冲洗表面盐分，然后在标准大气条件下恢复，再去评估接触电阻和外观。粗暴的清洗会破坏脆弱的初始腐蚀产物，影响微观形貌判定。

4. 注意交变盐雾的真实意义：相比中性盐雾（NSS），如果条件允许，更推荐进行循环腐蚀测试（CCT）或交变盐雾测试。引入了干燥和高温高湿的交替变化，虽然依然算不出具体年限，但其激发出的失效模式（如涂层起泡、丝状腐蚀）远比恒定中性盐雾更接近户外真实的劣化过程。

面对严苛的设计寿命和错综复杂的失效机理，单凭经验拍脑袋选工艺已经无法满足现代新能源产业的品控要求。材料的可靠性验证，不仅需要先进的硬件设备，更需要一套能深度切合应用场景的测试评估体系。

作为国家先进高分子材料产业创新中心的有力技术支撑平台，国高材分析测试中心不仅承载着国家级重大科研成果转移转化的技术背书使命，更在环境可靠性与材料失效分析领域积累了深厚的能力底蕴。

• 全矩阵的环境可靠性测试平台： 涵盖大型步入式高低温交变湿热试验箱、全自动精密盐雾/循环交变腐蚀试验箱、紫外/氙灯加速老化舱以及气体腐蚀（SO₂/H₂S）试验系统，全面覆盖GB、IEC、ISO、ASTM等国际国内主流标准。
• 不仅是“出报告”，更是“找方案”： 依托创新中心的雄厚科研智库，我们不仅能精准执行720h甚至更长周期的严苛盐雾验证，更能在样品失效后，通过SEM微观形貌分析、EDS能谱分析等手段，深度剖析腐蚀机理，直接指出是镀层孔隙率过高、封孔工艺不佳，还是基材前处理存在缺陷，为您的工艺改进提供靶向建议。
• 多维度的衰减评估： 提供测试前后的力学性能（拉伸、冲击）、热学及核心电学性能（微电阻测试、绝缘耐压验证）的系统性对比，用数据为您的产品安全保驾护航。

产品的25年承诺，不在于一张简单的加速折算表格，而在于每一次工艺迭代背后，扎实、严谨、多维度的材料科学验证。
