互调设计的是什么

3月前浏览1013

互调失真

互调失真(Intermodulation Distortion, IMD)源于射频系统中器件的非线性特性。当多个不同频率的信号通过放大器、混频器等非线性元件时

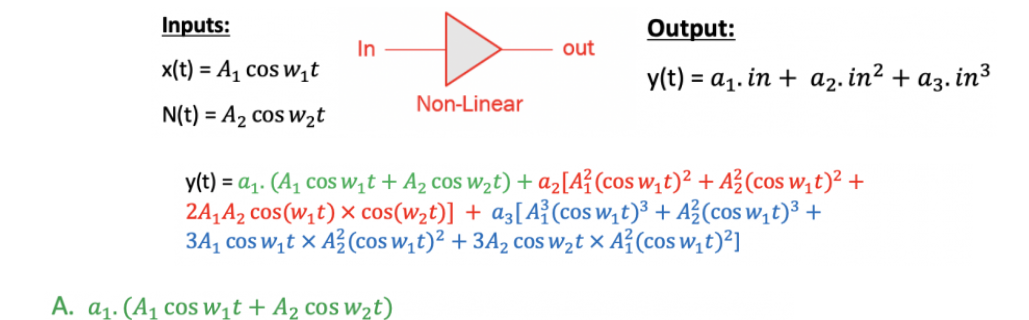

当输入为双音信号时

结果A是线性系统的输出,BC都不是想得到的非线性。

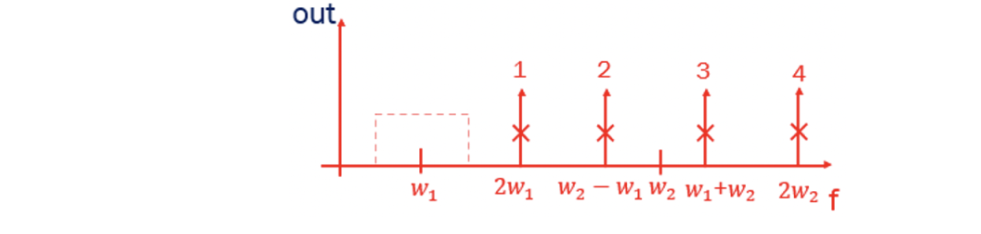

在线性系统中,输出只有两个频率分量w1+w2,w1-w2

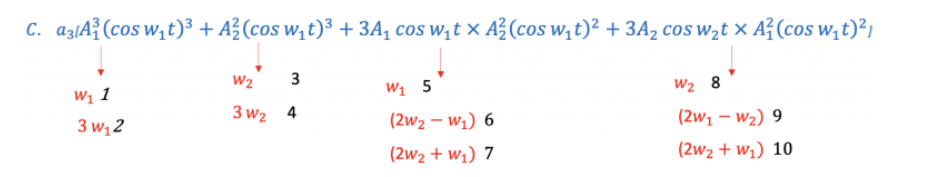

非线性中,按照y=a1*in+a2*in2+a3*in3我们总共得到 16 个不同的频率.对这些不想要的频率1、2、3、4、5、7、8和10可以滤掉,离主频比较远。

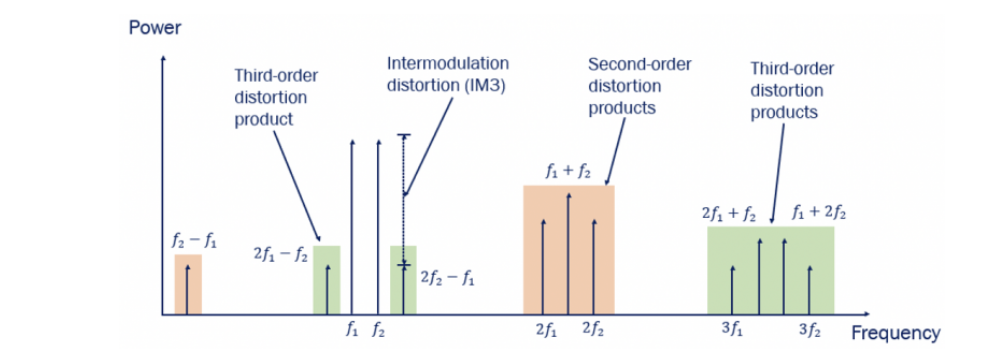

比较近的三阶互调2f1-f2,2f2-f1,很难通过滤波器滤除。

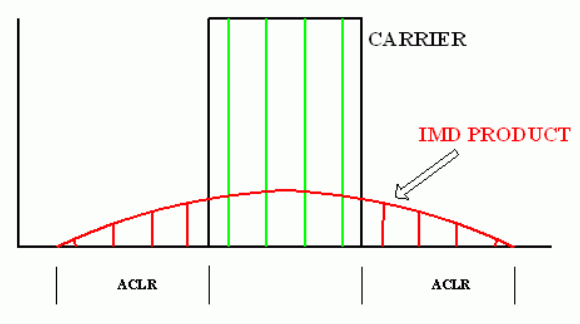

从信号调制的角度来说,一个带宽为BW的调制信号,起始频率为f1,终止频率为f2,BW=f2-f1,互调就落在了信号带宽的附近,也就是频谱泄露。在指标中用ACLR来表示。

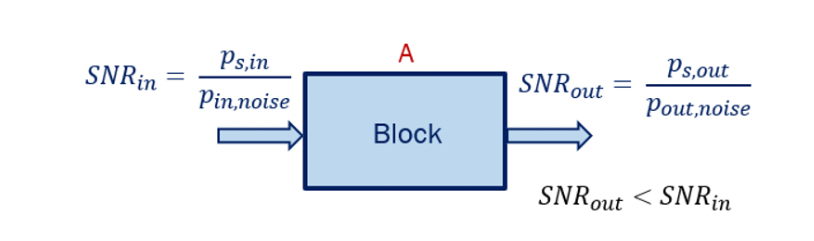

从信噪比的角度来说就是信噪比会恶化。

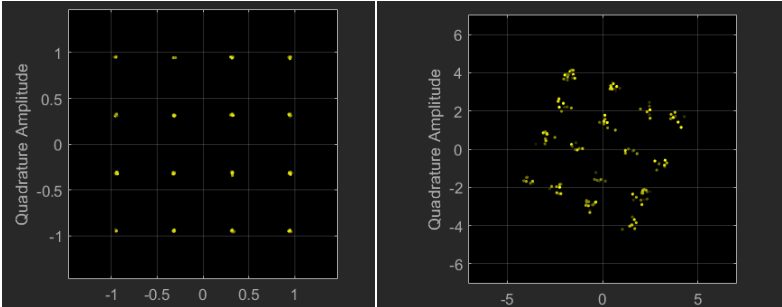

在星座图表示就是

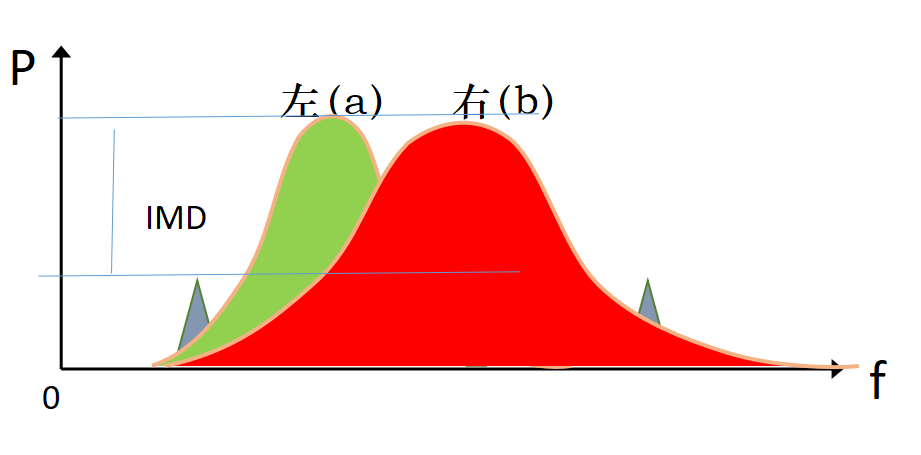

从接收机来说

互调失真等效于引入了额外噪声,导致:

接收机检测门限提高,系统灵敏度下降

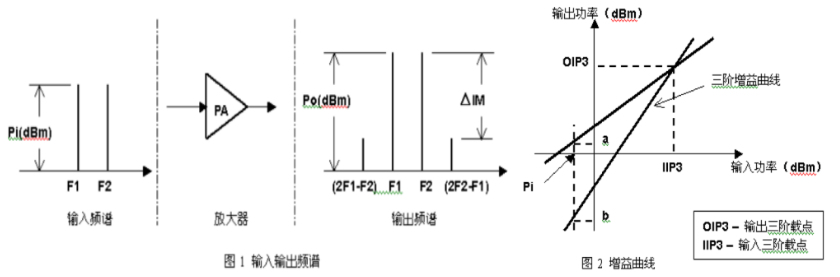

动态范围压缩:其中与OIP3直接相关

多系统协同干扰

在多发射机共址场景下,互调产物会级联产生:

发射机A的信号进入发射机B的功放级,产生 fC=2fA−fB 等无序频谱



这些产物可能干扰民航导航、广播电视等关键业务,形成"背景噪声"

所以,互调是射频系统的一个关键性指标

缓解策略与工程设计

功率回退:确保放大器工作在远离1dB压缩点的区域,通常OIP3比P1dB高10-15dB

器件选型:优先选择OIP3>40dBm的高线性度器件,尤其在基站前端

链路隔离:在多发射机场景,增加天线隔离度、使用环形器防止反向注入

滤波优化:严格抑制带外强干扰信号,降低进入非线性区的激励电平

系统级仿真指导设计余量分配

总结

互调失真是射频系统非线性的直接体现,其影响从微观器件的泰勒级数展开,延伸至宏观系统容量受限。实际工程中需理论建模→指标分配→实测验证→迭代优化闭环管理,重点控制OIP3与功率回退量,才能确保系统在复杂电磁环境下的鲁棒性。
