微波电路仿真和实际为什么差距那么大
一、阻抗匹配的由来
射频电路：处理的信号通常是高频交流信号，信号的波长相对较短，在传输过程中会表现出明显的电磁波特性，如反射、折射、衍射和散射等。信号的幅度、频率、相位等参数变化较快，需要考虑信号的调制、解调等复杂处理过程，以实现信息的传输和接收。
二、 阻抗匹配的目标是什么？
阻抗匹配的核心目标是最大化功率传输和最小化信号反射 ，具体体现在以下几个方面：
最大化功率传输（针对功率电路） ：

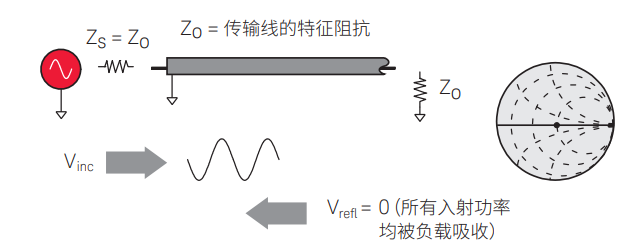

理论基础 ：根据最大功率传输定理，当负载阻抗等于源阻抗的共轭复数时，负载能从源获得最大功率。
应用场景 ：功放输出到天线、级联放大器之间、激光器驱动等。任何需要高效传递能量的地方都必须匹配。
最小化信号反射，保证信号完整性（针对信号传输电路） ：

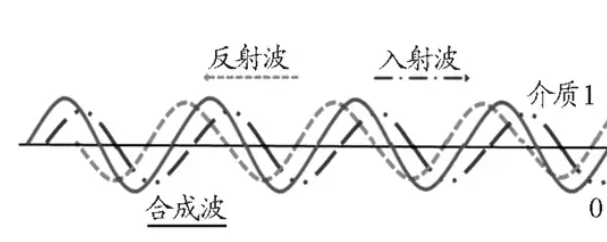

减少驻波 ：阻抗不匹配会导致信号在传输线上部分反射，形成驻波。驻波会带来电压/电流的波峰和波谷，可能损坏器件。
提高测量精度 ：对于测量系统（如矢量网络分析仪VNA），匹配良好的端口能确保入射信号全部进入被测件，反射信号仅由被测件特性引起，测量结果才准确。
避免波形失真 ：反射信号与原始信号叠加，会造成过冲、振铃、时序抖动等问题，严重影响高速数字信号或模拟信号的保真度。
保护源端器件 ：大的反射功率可能折返并损坏脆弱的信号源或功放管。
其他重要目标 ：
优化噪声系数 ：对于接收机前端（如LNA），特定的阻抗匹配可以使系统噪声系数最小，灵敏度最高。
获得特定增益/性能 ：在某些有源电路设计中，匹配网络用于实现特定的增益、稳定性或效率，而不仅仅是最大功率传输。
简单总结 ：阻抗匹配就像给信号铺一条“平坦无阻的高速公路”，让信号能量高效、无失真地从一点到达另一点，并确保系统各个部分都能在设计的工况下安全工作。
二、 微波电路仿真和实际为什么差那么大？
这是一个让所有射频工程师头疼的问题。仿真与实测的差异主要源于 “仿真的理想世界” 与 “现实的复杂世界” 之间的鸿沟。主要原因如下：
模型的不完善性 ：

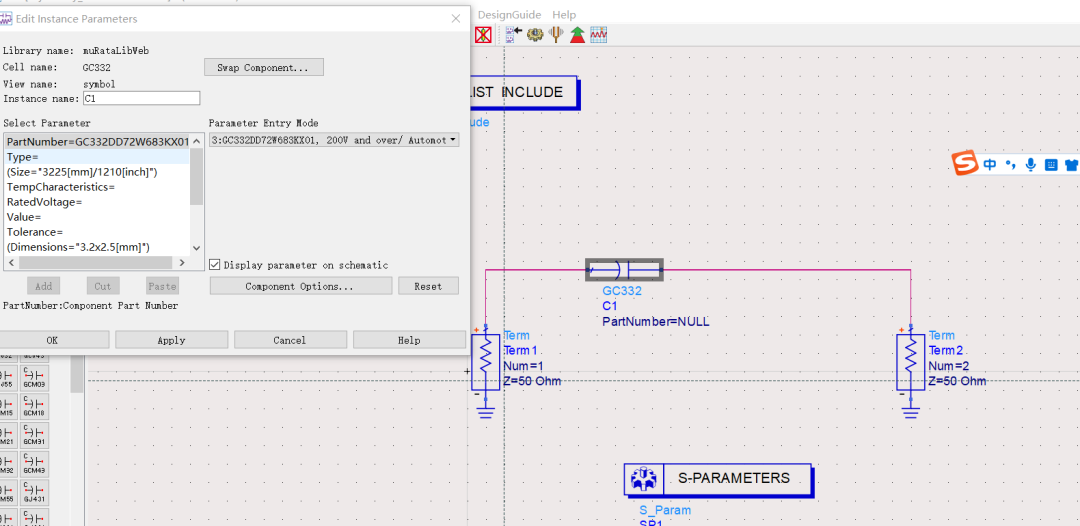

器件模型 ：仿真库中的模型（尤其是分立电容、电感、晶体管）通常是基于标准测量在特定条件下提取的。实际器件的寄生参数（如贴片电容的串联电感、电感的匝间电容）、批次差异、非线性特性在高频下与模型可能存在偏差。
“理想” vs “真实” ：仿真中连接是理想的零欧姆、零长度。现实中，一条导线、一个过孔、一个焊盘都是具有电感、电容、电阻的分布参数元件。
PCB/基板材料的差异 ：
介电常数 ：仿真时输入的介电常数是一个标称值。实际板材的介电常数存在公差（如FR4的Dk波动可达±0.4），且会随频率、温度、批次变化。
损耗角正切 ：仿真中的损耗值是理想化的。实际板材的损耗通常比标称值大，且加工过程（如粗糙度）会进一步增加导体损耗。
材料不均匀性 ：特别是FR4等廉价板材，玻璃纤维编织结构会导致局部介电常数不均匀，引起相位和阻抗的微小变化。
加工与制造公差 ：
线宽/线距 ：PCB加工有最小线宽和公差（如±0.1mm）。对于微带线，线宽直接影响特性阻抗。仿真中的完美线条在现实中不存在。
介质厚度 ：PCB层压厚度存在公差，这直接改变传输线的阻抗和相位常数。
表面处理与焊接 ：焊锡的多少、金手指的镀层、焊盘上的阻焊绿油都会引入额外的寄生电容和损耗。

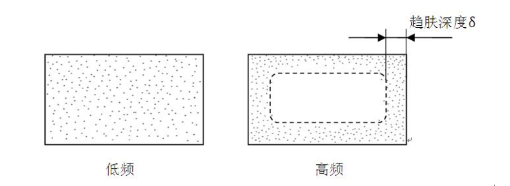

当频率升高，趋肤深度（Skin Depth）减小，电流越来越集中在导体表面：
当表面粗糙度（RMS ~0.4-2.0 μm）与趋肤深度相当时，有效导电路径长度增加，导致额外的导体损耗。
电磁环境的复杂性 ：
辐射与耦合 ：仿真时，我们通常只关心设计好的通路。但现实中，任何一段导体都可能像天线一样辐射能量，或者与其他走线、外壳、散热器产生无意耦合 。这些“看不见的通道”会吸收、干扰信号，改变电路性能。

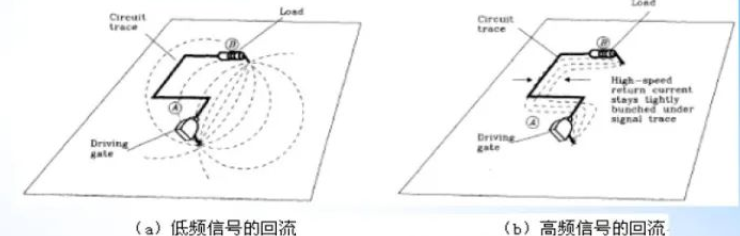

地平面不理想 ：仿真中的地是完美的无限大导体。实际PCB的地平面有缝隙、过孔，返回电流路径复杂，会引入寄生电感和阻抗。
外壳与屏蔽 ：金属外壳会改变电磁场分布，可能引起谐振或模式变化。仿真中很难完全精确地建模整个机箱。
总结与应对策略
微波电路设计本质上是 “预测-修正” 的迭代过程。仿真是一个强大的工具，但它给出的结果是 “在理想条件下，使用理想模型，所能达到的理想性能” 。
为了缩小仿真与实际的差距，工程师需要：
仿真时即考虑非理想性 ：
使用厂商提供的板材实测Dk/Df曲线（频率函数） 。
在仿真中引入表面粗糙度模型 。
为关键元件（如电感电容）添加寄生参数模型 。
设计上预留调整余量（Margin） ：
匹配网络预留可调元件 （如可调电容、多个并联焊盘）。
滤波器设计时，考虑中心频率的微调机制 （如可变形电容）。
留出足够的性能裕度 （如增益、带宽），以抵消实际损耗和偏移。
敬畏制造与测试 ：
与PCB板厂沟通，了解其工艺能力（最小线宽、对位精度） 。
设计校准结构和测试点 ，以便在实测后能准确去嵌或诊断。
第一次打样目的往往是 “校准仿真模型” ，通过实测结果反推实际板材参数和寄生效应，更新模型后进行第二次优化设计。
最终，一个优秀的工程师，其经验不仅体现在会使用仿真软件，并知道如何通过设计、测量和迭代来弥合这道鸿沟。
