“所有仿真结果都显示安全系数大于1.5，为什么首批样机测试，三台里有两台在这个位置出现裂纹？”

会议室里，空气凝固了。投影仪上的应力云图色彩完美，但摆在桌上的失效零件却格外刺眼。作为项目仿真负责人，你不仅要面对领导的质问，更要面对一个更残酷的自我诘问：我耗费数周心血完成的“精密”分析，究竟哪里出了根本性的问题？

这不是虚构的场景，而是无数工程师用职业声誉换来的血泪教训。仿真最大的风险，不在于软件报错，而在于软件“算通了”，你却信错了。今天，我将为你拆解一套能预先规避重大仿真失误的系统方法。

01

为什么“完美的”仿真会导出“错误的”结论？

根本原因在于，我们过度关注了“计算是否完成”，而严重忽略了“模型是否可信”。以下三个无声的“刺客”，是导致结论失真的最常见元凶：

1. 模型简化不当：为追求计算速度，过度简化了关键细节（如将真实的螺栓连接简化为完全绑定），导致载荷路径失真。
2. 边界条件失真：载荷和约束的设置基于理想假设，与产品真实的工况环境存在系统性偏差。
3. 结果解读谬误：盲目读取软件输出的最大应力值，而未识别该处是否为无意义的“应力奇异”点。

这些错误不会导致计算发散，它们会“完美”地给你一个看似合理、实则误导的答案。一个没有预判能力的仿真工程师，就是项目里最危险的“定时炸弹”。

02

系统解决：仿真可信度的“三步预判法”

要拆除这颗炸弹，你需要在提交报告前，强制执行下面这套标准化的 “可信度三重验证”流程。它能帮你将绝大部分潜在失误，扼杀在摇篮里。



第一步：模型构建期的“物理合理性”自检（输入验证）

在点击“Solve”之前，对照这份清单进行质询：

• 【几何简化】：我移除/简化的特征，是否不参与主要传力或流动？
• 【材料属性】：数据来源是权威数据库还是粗略估计？是否考虑了温度、非线性的影响？
• 【连接关系】：螺栓、焊缝、接触的定义，是否能模拟真实工况中的刚度与滑移？
• 【载荷与约束】：载荷大小、方向、分布是否基于实测或可靠的工程推断？约束是否引入了不真实的刚度？

核心心法：你的仿真模型，必须是一个在物理上能自圆其说的“故事”。讲不通的地方，就是风险点。



第二步：求解计算后的“数据一致性”核查（过程验证）

计算完成，不要急于欣赏云图，先检查这些关键日志与数据：

1. 能量/质量守恒：检查残差曲线是否充分收敛，系统总能量/质量是否平衡。
2. 网格敏感性：关键区域（如最大应力处、高速流动区）的结果，是否随网格的合理加密而趋于稳定？ 这是判断结果是否网格无关的黄金准则。
3. 参数敏感性：微调你认为不确定的边界条件（如载荷增大10%），观察结果的变化趋势是否合理且可控。

核心心法：可信的结果，应对微小的输入扰动表现出可预测的、稳定的响应。



第三步：报告输出前的“工程显著性”判读（输出验证）

这是将数据转化为决策的关键一步，请用“工程师之眼”审视：

• 区分“奇异值”与“真风险”：关注应力/应变梯度平缓区域的数值，而非仅关注理论上趋于无穷大的奇点。
• 寻找“佐证”：你的流场分布，是否符合基本的流体力学直觉？你的结构变形，是否符合肉眼可见的力学直觉？
• 进行“量级校核”：用简单的理论公式或经验公式，对关键结果进行快速手算复核，确认数量级正确。

03

原理与边界：为什么这套方法有效？

这套“三步预判法”的有效性，根植于CAE仿真的本质：它是基于物理原理的近似数值实验。

• 输入验证保障了“实验装置”（模型）与真实物理对象的基本等价性。
• 过程验证保障了“实验过程”（计算）的数值稳定性和精度可靠性。
• 输出验证保障了“实验数据”（结果）得到了符合工程常识的解读。

局限性：此方法能系统性排除低阶错误和建模谬误，但对于物理模型本身选择错误（如该用流固耦合却用了单向耦合）等高阶认知错误，则需要更深厚的理论功底与工程经验来识别。这正是碎片化知识的盲区。

04

从技巧到体系：如何系统性地获得“预判能力”？

掌握上述清单中的单个技巧或许不难，但在紧迫的项目周期内，持续、稳定、自动化地执行这套完整的高标准流程，则需要一个稳固的“能力系统”作为后台支撑。这个系统由四大支柱构成：

1. 支柱一：坚实的理论地基。深刻理解有限元/有限体积法的基本原理、材料力学、流体力学，你才能知道该在何时、何处设置“检查点”。
2. 支柱二：规范的流程肌肉记忆。通过大量全真工业项目的反复刻意练习，将最佳实践内化为本能，形成高质量的“条件反射”。
3. 支柱三：专家的即时反馈与校正。在学习的每个关键步骤，都需要有经验远超于你的导师，指出你思维中的盲区与误区，避免在错误路径上深陷。
4. 支柱四：权威的认证与标杆。一个客观、严谨的第三方能力认证（如工业和信息化部教育与考试中心颁发的CAE分析师证书），不仅是对你系统能力的背书，更是你建立职业信誉的起点。

05

构建你的“仿真可靠性”护城河

如果你想一劳永逸地解决仿真可信度的焦虑，将偶然的成功转化为必然的高质量交付，那么零散的技巧补充是远远不够的。你需要的是一个完整的能力系统重建方案。

这正是我们设计 【CAE仿真工程师双证培养体系】 的核心目标。我们不仅教授软件，更致力于培养您驾驭仿真、确保结果可靠的核心能力：

（仿真双证班当前已开设：workbench/abaqus结构班；

fluent流体班；HFSS/maxwell电磁班，扫码咨询详情）

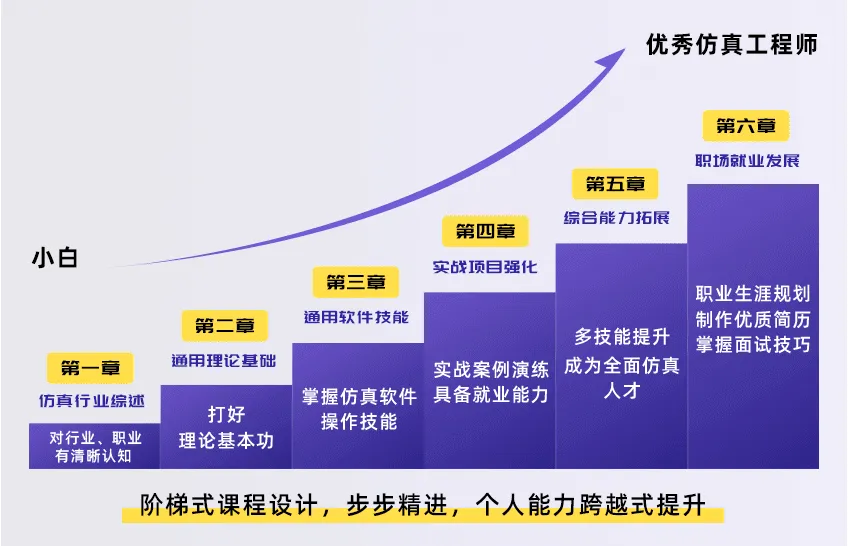

• 一条科学进阶路径：遵循 “理论筑基 → 工具精通 → 项目实战 → 认证考核” 的认知规律，系统性填补你的知识断层与技能短板。

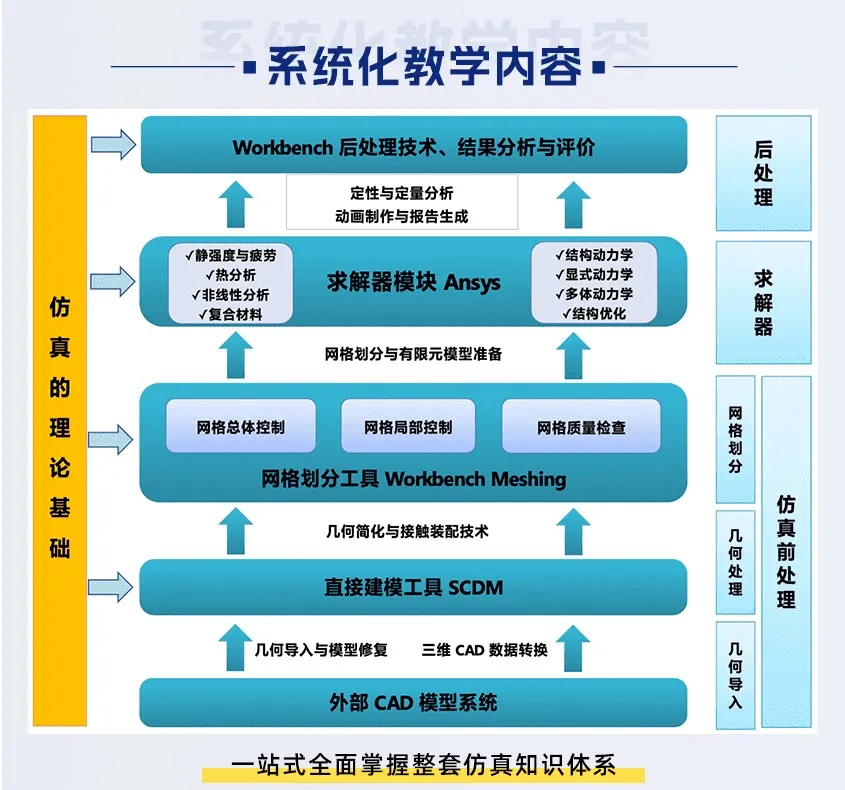

（以workbench班知识体系为例）

• 一座真实项目熔炉：在50+个实战案例中，你将亲身体验从需求到报告的全过程，并在专家指导下，反复演练上文所述的“可信度验证”全流程。

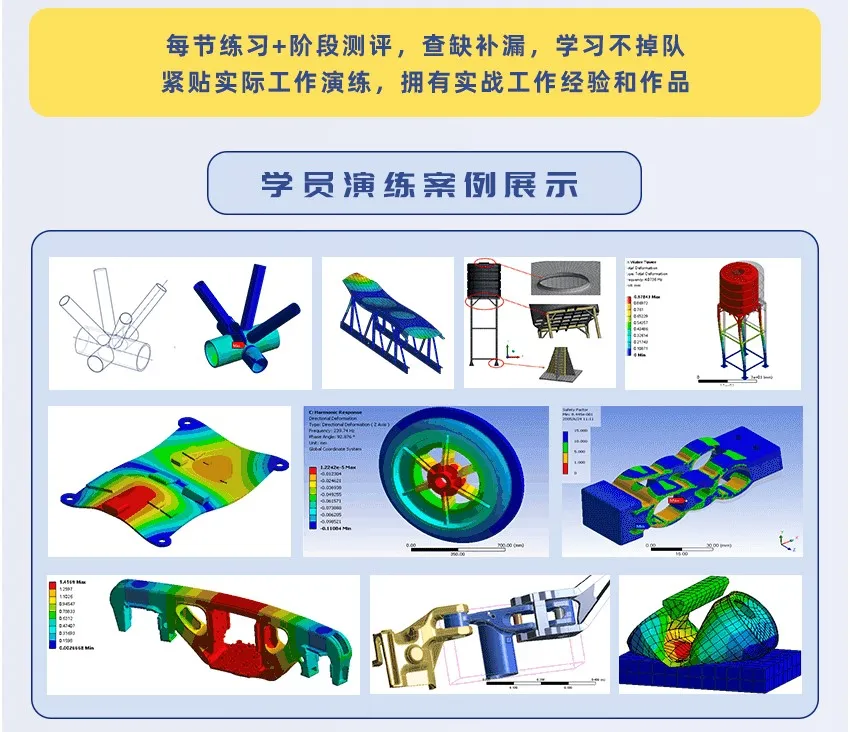

（以workbench班案例为例）

• 一套硬核认证组合：通过严格考核，你不仅能获得机构的结业证明，更能收获职业能力等级证书，为你的专业能力盖上官方认可的印章。

• 一个持续赋能生态：从学习期间的专属答疑、作业批改、职业规划，到结业后的名企内推、技术社群，我们提供的是伴随你长期职业发展的支持。
