EMC理论知识—接地设计

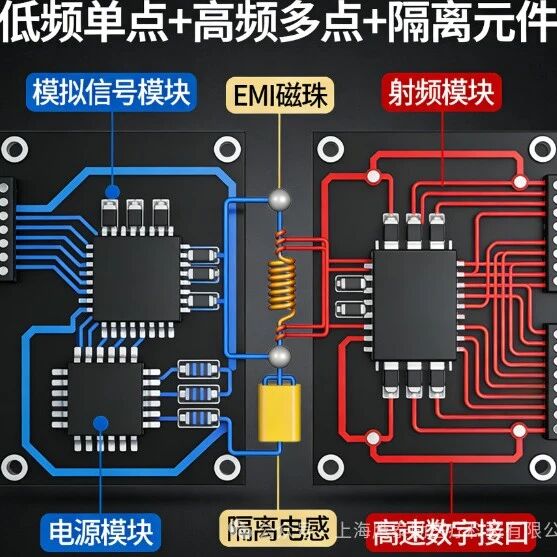

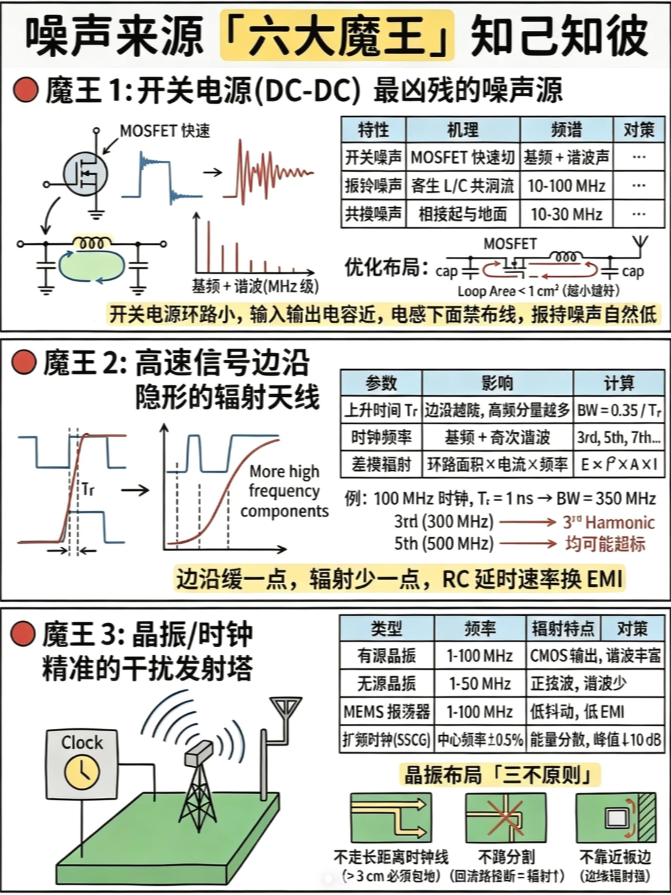

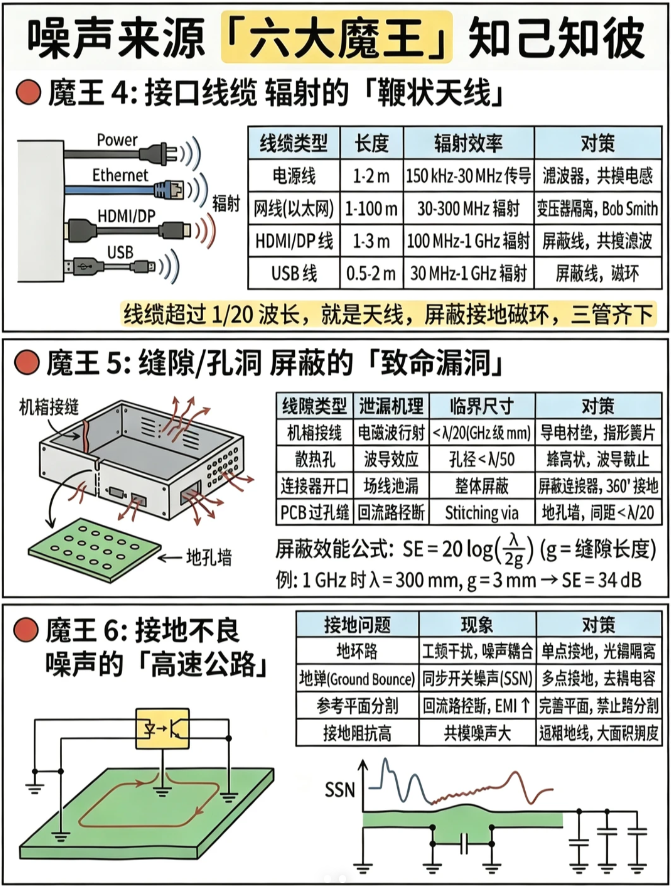

在产品设计中常常会碰到关于接地的设计。实际上，各种地线都存在电气上或是物理上的联系，不一定有明确的划分。在地系统中，有时一个地既承担保护地，又承担防雷地的作用；或既承担工作地，又承担保护地的作用。而不同功能的地连接，针对的电气对象不同，其处理方式的侧重点还会有所差异。 01 接地的分类 01保护接地 保护接地是为了保护设备、装置、电路及人身的安全，防止雷击、静电损坏设备，或在设备故障情况下，保护人身安全。因此在设备、装置、电路的底盘及金属机壳一定要采取保护接地。保护地保护原理是：通过把带故障电压的设备外壳短路到大地或地线端，保护过程中产生的短路电流使熔丝或空气开关断开，从而达到保护设备和人员安全的作用。02工作接地 工作地是单板、母板或系统之间信号的等电位参考点或参考平面，它给信号回流提供了低的阻抗通道。信号质量很大程度上依赖于工作接地质量的好坏。由于受接地材料特性和其他技术因素的影响，接地导体的连接或搭接无论做的如何好，总有一定的阻抗，信号的回流会在工作地线上产生电压降，形成地纹波，对信号质量产生影响；信号越弱，信号频率越高，这种影响就越严重。尽管如此，在设计和施工中最大限度地降低工作接地导体的阻抗仍然是非常重要的。 02 EMC 接地的 3 种核心类型：用对场景才有效 在电子电器产品 CE 认证中，EMC（电磁兼容性）不合格案例中，接地设计缺陷占比超过 60%。很多工程师误以为接地只是 “接根线到大地”，但实际上，EMC 接地的核心是构建一个 “低阻抗的参考平面”，实现三大核心目标：抑制电磁发射（EMI）：将设备内部的杂波电流、静电电荷通过低阻抗路径导入参考地，避免其以辐射或传导形式向外干扰；提升电磁抗扰度（EMS）：为外部电磁干扰提供 “泄放通道”，防止干扰电流侵入核心电路，保障设备正常工作；保障安全合规：符合 LVD指令及协调标准对接地电阻、等电位连接的要求，避免因接地不良导致测试失败。举个典型案例：某家用电器在 CE 认证测试中，金属外壳的接地电阻过大或接地线不可靠，造成触电隐患，不符合IEC 标准要求。不同产品、不同电路的接地需求差异极大，盲目套用 “一刀切” 的接地方式只会适得其反。以下是 3 种核心接地类型的适用场景与设计要点： 01单点接地：低频电路的 “抗干扰神器” 适用场景：频率＜30MHz、布线长度＜λ/20（λ 为信号波长）的低频电路（如电源模块、模拟传感器）；核心原理：所有电路的接地端都连接到同一个物理点（参考地平面的某一点），避免形成 “地环路”（地环路会产生感应电流，引发传导干扰）；设计技巧：按 “信号优先级” 布置接地路径：核心信号（如 ADC 采样信号）→ 普通信号（如 GPIO 控制信号）→ 功率信号（如电机驱动信号），避免功率地的大电流干扰信号地；接地导线需粗短直：导线截面积≥2.5mm²（电流越大，截面积需越大），长度＜10cm，减少接地阻抗。 02多点接地：高频电路的 “必选方案” 适用场景：频率＞30MHz、布线长度≥λ/20 的高频电路（如无线通信模块、射频电路、高速 PCB）；核心原理：电路各接地端就近连接到参考地平面（如 PCB 的接地层），利用地平面的低阻抗特性，缩短高频杂波的泄放路径，避免 “接地天线效应”（长接地导线在高频下会成为辐射天线）；设计技巧：PCB 必须设计独立接地层，厚度≥1oz（35μm），覆盖面积≥PCB 总面积的 70%；高频元件（如蓝牙芯片、晶振）的接地焊盘需直接与接地层连通，采用 “过孔星型连接”，减少接地阻抗突变；避免接地层出现 “孤岛”（未与主地平面连通的孤立接地区域），孤岛会成为杂波的 “陷阱”。 03多点接地：高频电路的 “必选方案” 适用场景：同时包含低频、高频电路的复杂系统（如智能家电、工业控制器、医疗电子设备）；核心原理：低频部分采用单点接地，高频部分采用多点接地，通过 “接地桥”（如电感、磁珠）实现两者的隔离与连通 —— 电感在低频下阻抗低，保证等电位；在高频下阻抗高，阻断高频杂波相互干扰；设计技巧：用磁珠隔离数字地与模拟地：磁珠选型需匹配杂波频率（如 100MHz 杂波选用 100Ω/100MHz 的磁珠），避免磁珠饱和；电源地与信号地通过 “单点 + 磁珠” 连接：电源地的大电流通过单点接地泄放，信号地的高频杂波通过磁珠隔离，兼顾安全与抗干扰。 03 EMC 接地设计的 8 大 “避坑指南” 很多工程师的接地设计看似 “规范”，但一到 EMC 测试就暴露问题，核心是踩了这些隐形坑： 01误区：“所有地都接在一起就行” 后果：功率地的大电流会在信号地产生电压差（地弹噪声），导致模拟信号失真、数字电路误触发；合规要求：CE 认证 IEC 61000-4-2（静电放电测试）要求，设备的信号地与保护地之间的电位差≤5V；正确做法：按 “信号类型 + 电流大小” 划分接地域（如数字地、模拟地、功率地、保护地），域间通过磁珠、电感或单点连接。 02误区：接地导线越细越长越 “灵活”后果：细导线的直流电阻大，长导线的高频阻抗高，杂波电流无法快速泄放，易产生辐射干扰； 合规要求：IEC 61000-4-5（浪涌测试）要求，接地导线的阻抗需≤0.1Ω（针对 AC 230V 设备）；正确做法：功率地导线截面积≥4mm²，信号地导线截面积≥1.5mm²，长度控制在 15cm 以内，避免弯曲缠绕。03误区：PCB 接地层 “随便铺铜就行”后果：接地层布线不合理（如出现狭长通道、过孔密集）会导致阻抗不均，高频杂波在接地层形成 “驻波”，引发辐射发射超标； 合规要求：空间辐射测试中，谐波、驻波将造成无用信号的升高引起辐射超标；正确做法：高速信号、时钟信号应控制“地”跟随，确保回流路径与电流同路径返回。接地层采用 “完整铺铜”，避免大面积镂空；高速信号线（如 USB、HDMI）下方必须有连续的接地层，形成 “微带线” 结构，减少信号辐射；过孔间距≥2mm，避免过孔扎堆导致接地层阻抗突变。04误区：静电接地 “接外壳就行”后果：外壳未与保护地连通，或连通阻抗过高，静电电荷无法泄放，易击穿内部芯片（如 ESD 测试中芯片损坏）； 合规要求：IEC 61000-4-2 要求，设备外壳与保护地之间的接地电阻≤10Ω；正确做法：外壳通过至少 2 个金属螺栓与接地排连接，螺栓处去除油漆、氧化层，采用星形垫圈保证接触良好。05误区：开关电源的接地 “忽略 Y 电容”后果：开关电源的共模干扰通过地线传导，导致传导发射（CE）测试超标； 合规要求：CE 认证 IEC 61000-6-3 要求，民用设备的传导发射在 150kHz-30MHz 频段≤40dBμV（准峰值）；正确做法：在开关电源的初级地与次级地之间并联 Y 电容（容量≤4700pF，耐压≥2.5kV），泄放共模杂波，但需注意 Y 电容的漏电流≤0.25mA（安全要求）。06误区：多模块设备的接地 “各自为政”后果：模块间接地电位差导致信号传输干扰（如 I2C、SPI 通信误码）； 正确做法：所有模块通过 “主接地排” 实现等电位连接，主接地排采用铜排（截面积≥10mm²），模块接地导线就近连接到铜排。07误区：忽略 “地环路” 的屏蔽后果：设备与外部设备（如电脑、传感器）连接时，形成跨设备地环路，引发传导干扰； 正确做法：采用屏蔽电缆连接外部设备，屏蔽层一端接地（单端接地，避免形成地环路）； 04 EMC 接地设计的测试验证：确保 CE 认证一次通过 好的接地设计需要通过测试验证，以下是关键测试项目及判断标准（贴合 CE 认证要求）： 01接地电阻测试 测试方法：使用接地电阻测试仪（如钳形接地电阻表），在设备正常工作状态下测量接地端与大地之间的电阻；合格标准：民用设备≤10Ω，工业设备≤4Ω，医疗设备≤1Ω。02地弹噪声测试 测试方法：用示波器（探头接地环≤3cm）测量信号地与电源地之间的电压波动；合格标准：地弹噪声峰值≤0.5V（数字电路）、≤0.1V（模拟电路）。03静电放电（ESD）测试 测试方法：按 IEC 61000-4-2，对设备外壳、接口进行 ±8kV 接触放电、±15kV 空气放电；合格标准：设备无死机、无功能异常，接地系统无火花、无温升。04辐射发射（RE）测试 测试方法：在 3m 法或 10m 法暗室中，测量设备在 30MHz-1GHz 频段的辐射干扰；合格标准：民用设备≤40dBμV/m（准峰值）、≤34dBμV/m（平均值）。05传导发射（CE）测试 测试方法：通过线路阻抗稳定网络（LISN），测量设备在 150kHz-30MHz 频段的传导干扰；合格标准：民用设备≤40dBμV（准峰值）、≤34dBμV（平均值）。 05 总结：EMC 接地设计的 “核心逻辑” EMC 接地设计的本质不是 “接地”，而是 “控制电流的路径与阻抗”—— 让有用的电流按设计路径流动，让有害的杂波电流通过低阻抗路径快速泄放。记住三个核心原则： 01分域隔离 按信号类型、频率、电流大小划分接地域，避免相互干扰；02低阻路径 缩短接地路径，增大导电截面积，降低接地阻抗（尤其是高频阻抗）；03合规匹配 结合 CE 认证 EMC 指令及协调标准，针对性设计接地系统，避免 “过度设计” 或 “设计不足”。最后提醒： 最后提醒：接地设计是 EMC 设计的 “第一道防线”，但不是唯一防线。实际工程中，需结合屏蔽设计、滤波设计、布线设计形成 “组合拳”，才能确保产品顺利通过 CE 认证，在欧盟市场稳定流通。来源：电磁兼容之家
