地点：深夜的研讨室，只有几盏射灯打在摊开的学术论文上。人物：
小生：正对着一篇关于焊接接头应力分析的文献抓耳挠腮，满脸写着不可思议。 老师傅：端着茶杯悠然走近，瞥了一眼屏幕上的应力云图。
1. 小生的困惑：拉伸里的“不速之客”

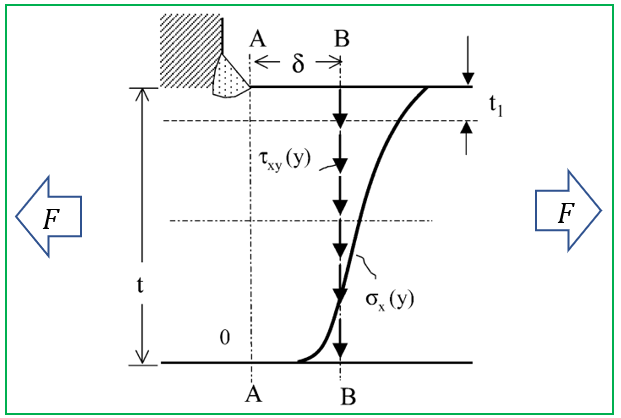

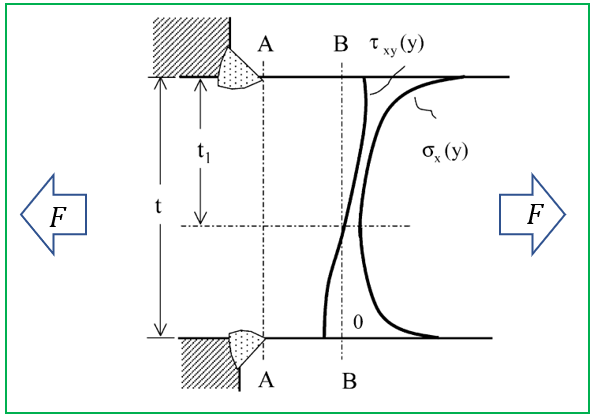

小生：师傅，您快来看看这篇论文。这结构明明受的是纯拉伸载荷 （图 1），按理说全截面应该只有正应力 啊。可文献里说，在焊趾这种几何突变的位置，竟然出现了切应力 ？这不科学吧，难道力学规律失效了？
老师傅：哈哈，力学规律从不休息。你觉得它“不科学”，是因为你把拉伸想成了理想的“平行线流”。一旦几何形状发生了突变，应力就不再是乖乖听话的平行线，而是会发生猛烈的“拥挤”和“绕行”。
2. 移花接木：请出梁的“平衡思想”

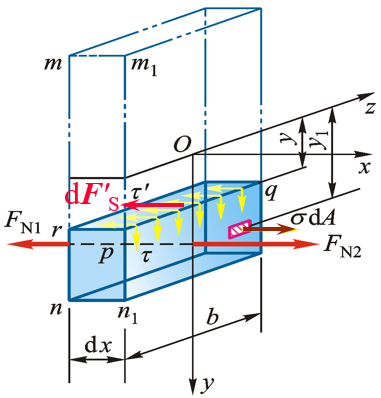

老师傅：还记得咱们上一讲推导梁横力弯曲切应力的思路吗？咱们不看变形，看平衡。
第48夜 | 细长梁看正应力，短粗梁看切应力？揭秘横力弯曲切应力计算方法
第49夜 | 为什么梁会“横向劈开”？揭秘中性轴处被忽视的1.5倍剪切峰值（矩形截面梁切应力分布）
小生：记得！利用左右截面弯矩不同导致的“正应力合力差”，推导出水平面上必须有切应力。

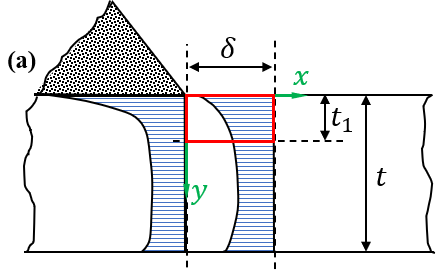

老师傅：神髓就在这！虽然这是拉伸件，但道理是一通百通的。咱们在应力集中的焊趾位置，取一个隔离体分析一下（图 2）。
3. 核心审计：应力“梯度”制造的拉锯战
老师傅：你看这个红框隔离体：
左截面（ ）：正好处于焊趾（几何突变）的根部，应力集中最严重，曲线最陡峭。 右截面（ ）：稍微远离了突变点，应力集中开始缓解，分布稍微平缓了一些。
小生：我明白了！虽然两边都在拉，但因为左截面“挤”得更凶，所以相同高度 范围内的合力是不一样的。
左侧合力： 右侧合力：
小生：显而易见， 绝对比 大！
老师傅：没错。那问题来了：左右拉力不平衡，这块隔离体为什么没被拽跑？
4. 破局：切应力的“现身”
小生：（灵光一现）为了平衡，隔离体的下表面必须产生一个反向的“阻力”！老师傅：对喽！这个阻力就是水平面上的切应力 。根据平衡方程 ：
其中 ，这意味着：
小生：我懂了！因为应力集中的局部效应，正应力在不同位置（ 和 ）应力梯度不同（应力集中程度不同），这导致了隔离了两侧的应力差。，所以为了“填补”这个拉力差，水平面上必须激发出切应力。
5. 定论：切应力互等定理的致命一击

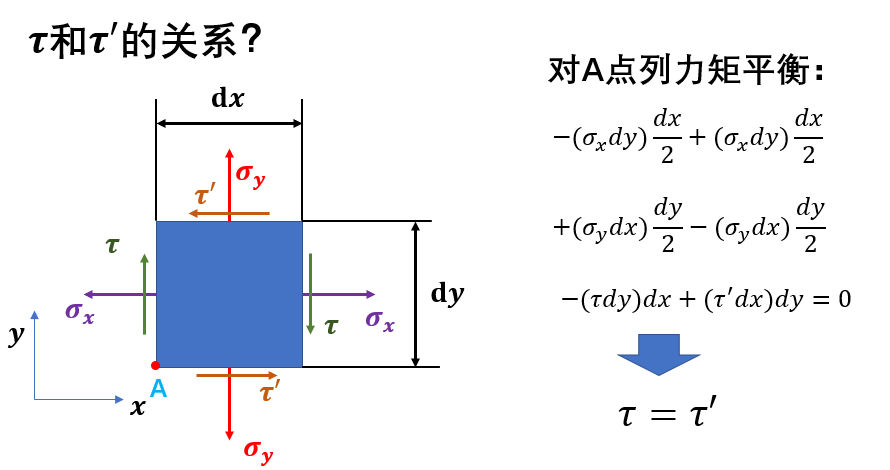

老师傅：最后一步，请出咱们的“老舞伴”——切应力互等定理。既然咱们证明了隔离体水平面上存在切应力 ，那么在 的垂直横截面上……
第35夜：横截面扭矩如何导致正交截面破坏？切应力互等定理的工程推演
小生：就必然存在大小相等的切应力 ！
老师傅：这就是为什么在纯拉伸载荷下，几何突变处依然会有切应力的真相。它不是外力直接给的，而是由于正应力分布不均，结构为了自我平衡而“硬挤”出来的“暗劲”。
本章总结：思维的升华
跳出课本限制：梁的切应力推导思想不仅适用于弯矩，更是一种普适的 “应力梯度平衡法”。 应力集中的本质：几何突变不仅造成正应力飙升，更会诱发复杂的切应力场。 工程启示：我们必须意识到切应力的存在。许多多轴疲劳裂纹的萌生，往往就是这种“暗搓搓”存在的切应力在捣鬼。
小生：师傅，这套推导简直是力学界的“上帝视角”。以后我再看到应力云图，不仅仅要找应力的最大值，也要关注应力梯度最大的地方！
老师傅：孺子可教也。看透了“不平衡”，你就看透了力的流动。
