陡坡路堤段落划分及开挖台阶工程量自动化设计程序

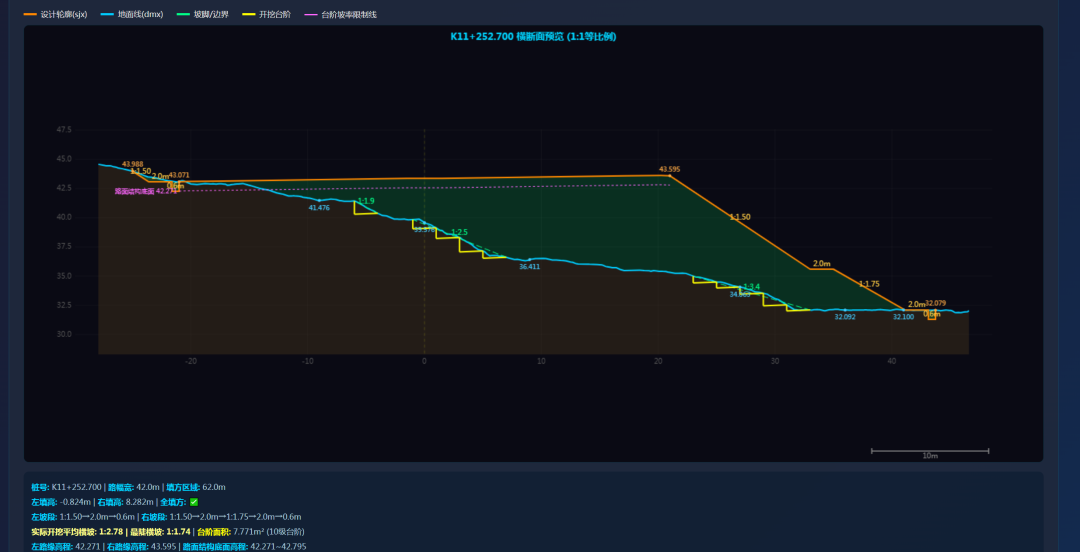

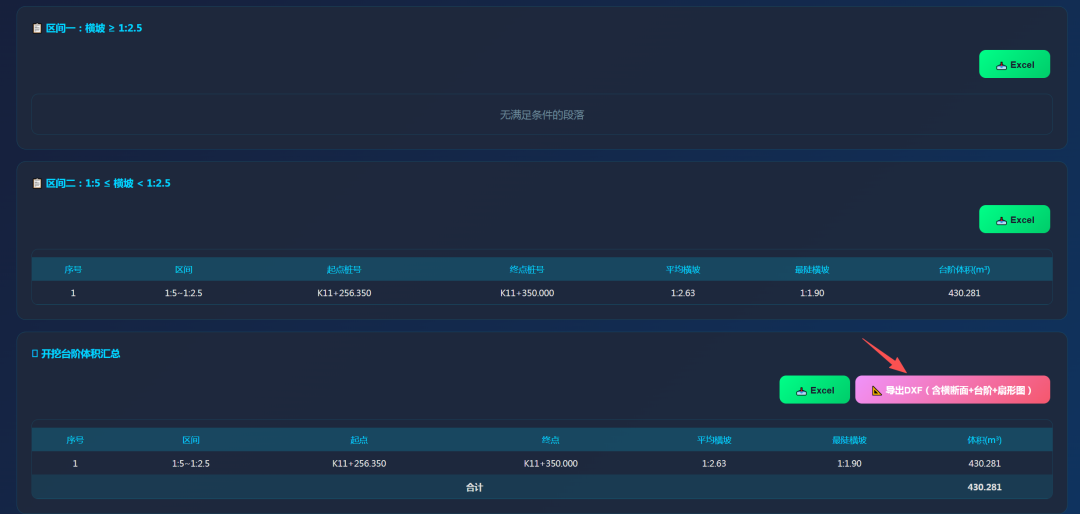

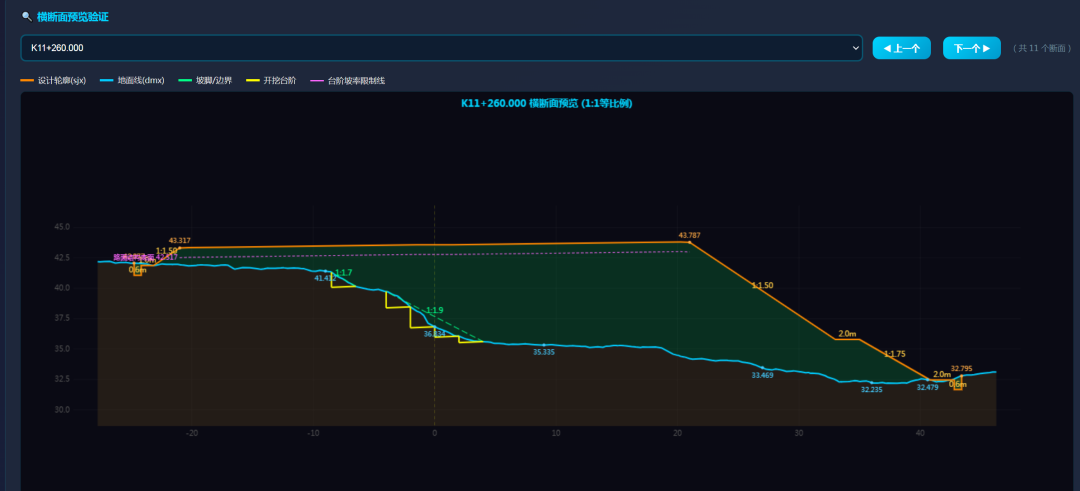

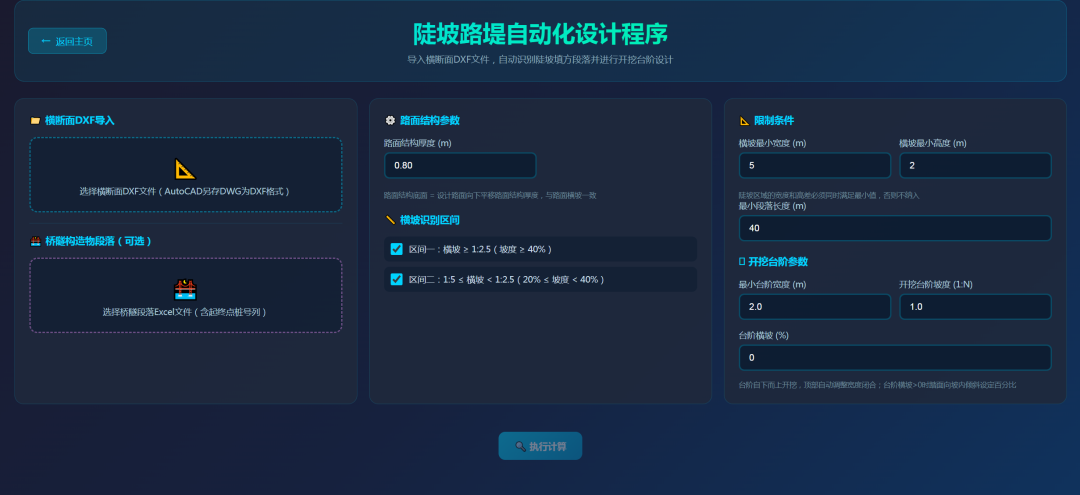

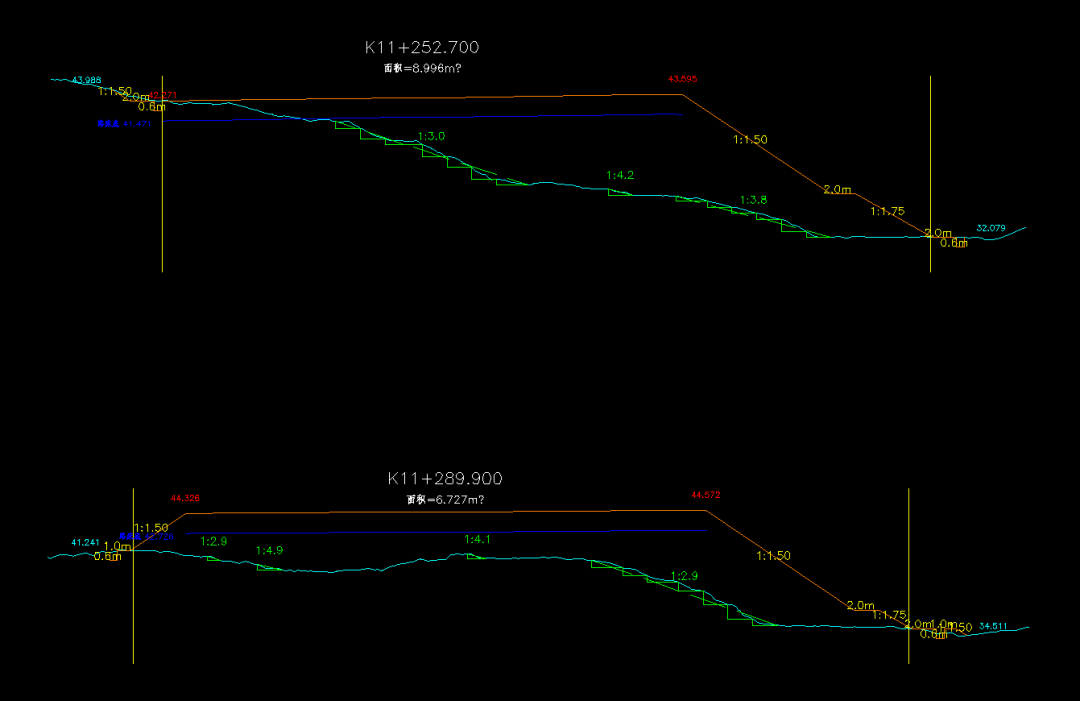

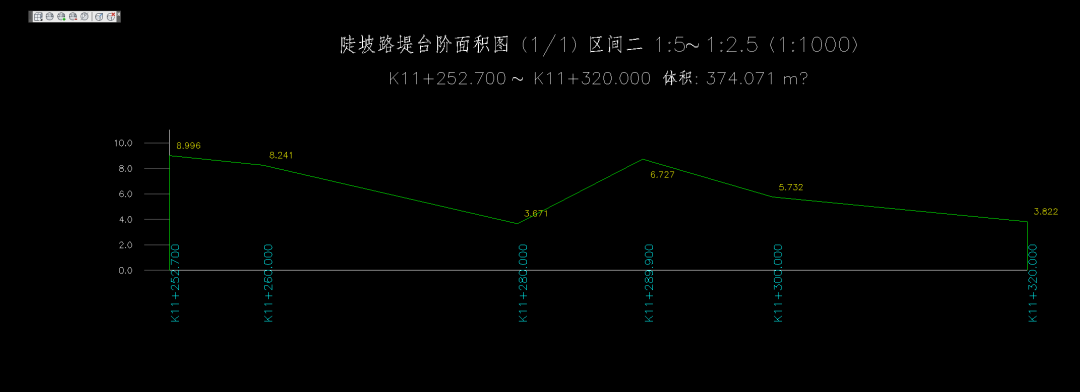

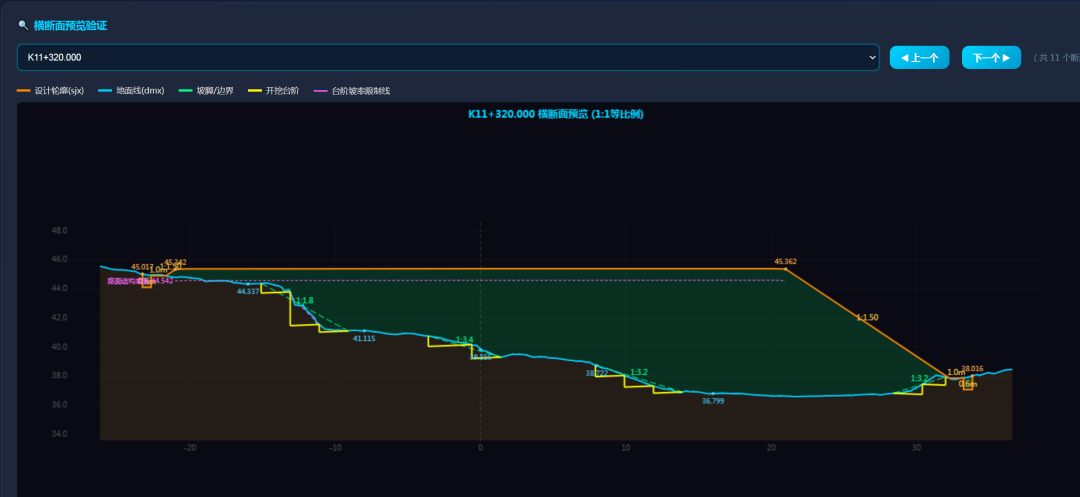

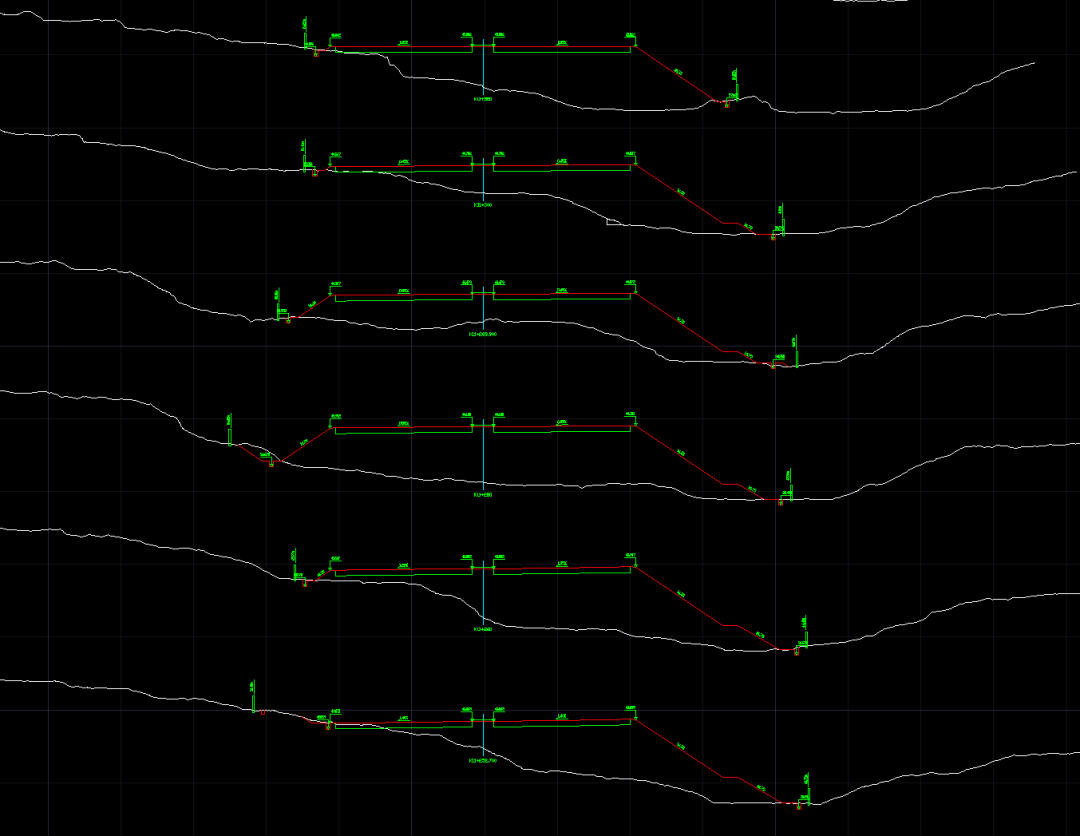

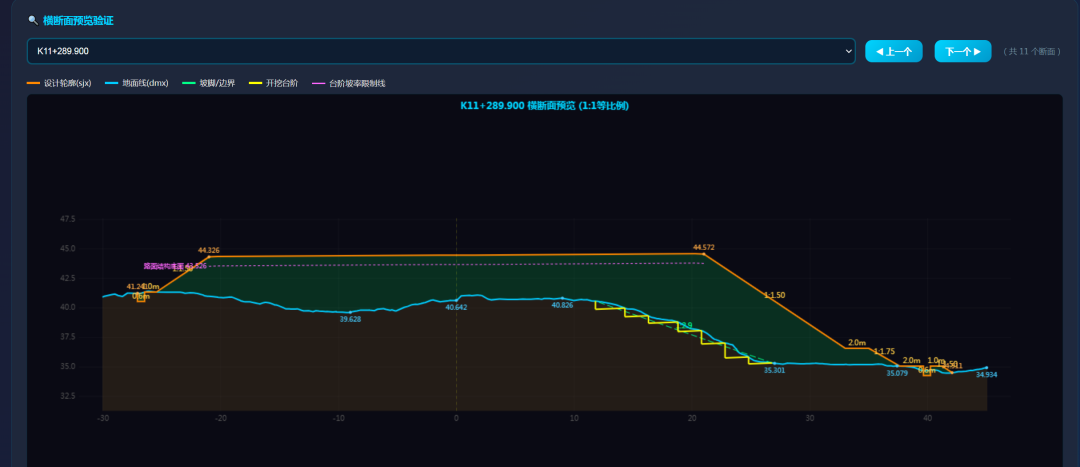

路基路面自动化设计平台增加陡坡路堤段落划分及开挖台阶工程量自动化设计程序模块，陡坡路堤在规范中指的就是地面横坡陡于1:2.5的段落，但是由于陡于1:5缓于1:2.5的段落也应该开挖台阶，但不需要额外补强措施，如土工格栅，我一直建议是放在陡坡路堤表中，这与我们采用的道路设计软件相关，有的软件更为智能，台阶开挖可以在横断面显示，土方表直接计量。 常规设计方法是人工过完横断面后，将陡坡路堤段落划分出来，然后对每段选取几个典型断面做开挖台阶计算，然后求平均计量，精细化的是横断面让路线加密到5m，然后逐桩做开挖台阶设计，然后类似于高边坡立面图，不过这里是面积和路线长度的关系，得到的是开挖台阶的体积，这是准确的断面计算法。当然人工来做这个事情是十分麻烦的，更别说考虑台阶的斜坡了，一般是考虑4％，工作量巨大，而且和个人关系很大，有的是用眼看差不多陡于1：5了挖个台阶，有的是用1:5和1:2.5的对比线来对照，所以陡坡路堤的量一直比较“佛系”。 使用本程序后，只需要如下几步：cad另存为dxf→打开程序导入dxf→填写路面结构厚度→填写限制条件（横坡最小宽度及高度）→最小段落长度及开挖台阶参数→执行分析即得结果。 以案例为例，约2km，陡坡路堤仅有一段，按照以上操作后得到结果： 可以看到每个横断面均可浏览，而且毫无卡顿，台阶开挖情况尽显。 区间段落会显示平均坡度，确定是否在1:2.5或者1:5的段落区间中，导出excel就会显示起终点、台阶体积等，直接复 制粘贴到工程数量表中。 导出cad 每个断面的cad开挖情况均能查看。可以核查每个断面，或者对复杂地形，自动化程序没有执行到位的断面进一步细化，并且每个台阶区域均有相应的陡坡坡率。 导出的cad还有体积计算图，与高边坡立面图原理相似，但这里是面积和段落长度的乘积，因此为体积，如果某个断面需要细化，可以更改相应桩号断面的面积数据，然后重新求体积即可。 但我们需要清晰的认识到：任何程序都只是辅助，设计师的自核才是最重要的核心！
